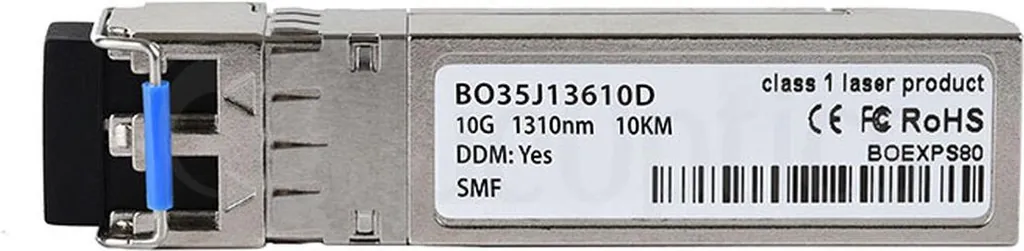

CBO BlueOptics SFP+ Transceiver | 10G Single-Mode | 10km Reich

BlueOptics UF-SM-10G SFP+ Transceiver: Professionelle 10-Gigabit-Glasfaserverbindung für Rechenzentren

Der BlueOptics UF-SM-10G-BO ist ein professioneller SFP+ Glasfaser-Transceiver, der für den Einsatz in Rechenzentren, Campus-Netzwerken und Unternehmens-Backbones entwickelt wurde. Das Modul realisiert 10-Gigabit-Ethernet-Verbindungen über Single-Mode-Glasfaser mit einer maximalen Reichweite von 10 Kilometern. Durch die Verwendung der standardisierten 1310nm-Wellenlänge und LC-Steckverbinder bietet der Transceiver universelle Kompatibilität mit gängigen Netzwerk-Switches und Routern führender Hersteller.

Technische Spezifikation und Übertragungsleistung

Der UF-SM-10G-BO arbeitet nach dem 10GBASE-LR Standard und erreicht dabei eine maximale Datenübertragungsrate von 10.000 Mbit/s (10 Gbit/s) in beide Richtungen. Diese Bandbreite entspricht dem aktuellen Industriestandard für Backbone-Verbindungen zwischen Switches, Routern und Storage-Systemen in modernen Netzwerkinfrastrukturen.

Das Herzstück des Transceivers bildet ein Laserdioden-Sender, der bei einer Wellenlänge von 1310 Nanometern arbeitet – einem optimalen Bereich für Single-Mode-Glasfasern, da hier die chromatische Dispersion minimal ist. Der Empfänger ist für dieselbe Wellenlänge optimiert, was eine effiziente bidirektionale Kommunikation ermöglicht. Die Verwendung von Single-Mode-Fasern erlaubt deutlich größere Übertragungsdistanzen als Multimode-Alternativen, da das Licht praktisch ohne modale Dispersion durch die extrem dünne Fasercore geleitet wird.

Ein entscheidender Vorteil des UF-SM-10G ist die Reichweite von bis zu 10.000 Metern (10 Kilometern) über Standard-Single-Mode-Glasfaser. Diese Distanz macht das Modul ideal für Campus-Verbindungen zwischen verschiedenen Gebäuden, Rechenzentrum-Interconnects oder Metropolitan Area Networks (MANs). Zum Vergleich: Kupferbasierte 10-Gigabit-Lösungen wie 10GBASE-T erreichen maximal 100 Meter, während Multimode-Glasfaser je nach Fasertyp auf 300-400 Meter limitiert ist.

SFP+ Formfaktor und Hot-Swap-Funktionalität

Der Transceiver nutzt den etablierten SFP+ (Small Form-factor Pluggable Plus) Standard, der sich als Industriestandard für 10-Gigabit-Module durchgesetzt hat. Mit Abmessungen von etwa 56 x 14 x 9 mm passt das Modul in jeden standardkonformen SFP+-Port moderner Netzwerk-Hardware.

Ein wesentlicher Betriebsvorteil liegt in der Hot-Swap-Fähigkeit: Der Transceiver kann während des laufenden Betriebs eingesetzt oder entfernt werden, ohne dass der Switch oder Router heruntergefahren werden muss. Dies ist besonders in kritischen Produktionsumgebungen von Bedeutung, wo Ausfallzeiten vermieden werden müssen. Netzwerkadministratoren können defekte Module schnell austauschen oder die Konfiguration bei Bedarf anpassen.

Die mechanische LC-Duplex-Schnittstelle verwendet separate Sende- und Empfangsfasern, was eine vollständige galvanische Trennung zwischen den Netzwerksegmenten gewährleistet. LC-Stecker haben sich aufgrund ihrer kompakten Bauform und zuverlässigen Verbindung als Standard in professionellen Glasfaser-Installationen etabliert.

Digital Diagnostic Monitoring (DDM) und Betriebsüberwachung

Der UF-SM-10G-BO unterstützt Digital Diagnostic Monitoring (DDM), auch bekannt als Digital Optical Monitoring (DOM). Diese Funktion ermöglicht die Echtzeitüberwachung kritischer Betriebsparameter des Transceivers direkt über das Netzwerkmanagement-System.

Überwacht werden typischerweise die optische Sendeleistung, die empfangene optische Leistung, die Betriebstemperatur, die Versorgungsspannung und der Bias-Strom der Laserdiode. Diese Daten werden kontinuierlich erfasst und können über SNMP oder andere Netzwerkmanagement-Protokolle abgerufen werden. Administratoren erhalten damit die Möglichkeit zur proaktiven Wartung: Verschleißerscheinungen oder Qualitätsprobleme der Glasfaserverbindung können erkannt werden, bevor es zu Ausfällen kommt.

Besonders wertvoll ist die Überwachung der optischen Leistung: Nimmt die Empfangsleistung ab, deutet dies auf Probleme mit der Glasfaserverbindung hin – etwa durch Verschmutzung der Steckverbinder, Biegung der Faser oder altersbedingte Dämpfungserhöhung. Die Sendeleistungsüberwachung hilft dabei, den Zustand der Laserdiode zu bewerten und deren Lebensdauer einzuschätzen.

Betriebsbedingungen und Zuverlässigkeit

Der Transceiver ist für den Betrieb in einem Temperaturbereich von 0°C bis 70°C spezifiziert. Dieser Bereich entspricht den Commercial-Grade-Anforderungen und deckt die Betriebsbedingungen in klimatisierten Rechenzentren und Technikräumen ab. Die obere Grenze von 70°C berücksichtigt dabei auch Hotspots in dicht bestückten Switch-Chassis, wo die Umgebungstemperatur durch die Abwärme benachbarter Module ansteigen kann.

Professionelle SFP+-Module wie der UF-SM-10G werden typischerweise auf eine Betriebsdauer von 100.000 Stunden (etwa 11 Jahre) ausgelegt. Die verwendeten Laserdioden durchlaufen umfangreiche Burn-in-Tests und Alterungsprozesse, um Frühausfälle zu vermeiden. Die robuste Konstruktion mit temperaturgekoppelter Laserregelung gewährleistet stabile optische Parameter über die gesamte Lebensdauer.

Kompatibilität und Interoperabilität

Als Standard-konformes 10GBASE-LR Modul ist der UF-SM-10G-BO mit der überwiegenden Mehrheit aktueller Netzwerk-Hardware kompatibel. Dies umfasst Switches, Router und Netzwerkkarten von Herstellern wie Cisco, Juniper, HPE/Aruba, Dell, Extreme Networks und vielen weiteren.

Die Bezeichnung "kompatibel" im Produktnamen weist darauf hin, dass es sich um ein Third-Party-Modul handelt, das die technischen Spezifikationen der Original-Hersteller-Transceiver erfüllt, aber zu einem attraktiveren Preis angeboten wird. BlueOptics hat sich auf die Entwicklung solcher kompatiblen Module spezialisiert und bietet dabei die gleiche technische Leistung wie OEM-Module.

Wichtig für Netzwerkadministratoren ist die Tatsache, dass moderne Netzwerk-Equipment in der Regel herstellerunabhängige SFP+-Module akzeptiert, sofern diese den IEEE 802.3ae Standard erfüllen. Einige Hersteller implementieren zwar Vendor-spezifische Checks, diese können jedoch meist in der Switch-Konfiguration deaktiviert werden.

Installation und Inbetriebnahme

Die Installation des UF-SM-10G-BO erfolgt werkzeuglos durch einfaches Einschieben in den SFP+-Port bis zum hörbaren Einrasten. Vor der ersten Verwendung sollten die LC-Steckverbinder gereinigt werden, da bereits kleinste Partikel die optische Übertragung beeinträchtigen können. Professionelle Glasfaser-Reinigungssets mit speziellen Tüchern und Alkohol sind für diesen Zweck verfügbar.

Nach dem Einsetzen erkennt das Netzwerkgerät den Transceiver automatisch und liest dessen Identifikationsdaten aus dem EEPROM aus. Die Link-Aktivierung erfolgt normalerweise innerhalb weniger Sekunden, vorausgesetzt beide Enden der Glasfaserverbindung sind korrekt installiert und die optische Dämpfung liegt im zulässigen Bereich.

Bei der Verkabelung ist auf die korrekte Zuordnung von Sende- und Empfangsfaser zu achten: Der TX-Port (Transmit) eines Transceivers muss mit dem RX-Port (Receive) des entfernten Moduls verbunden werden und umgekehrt. LC-Duplex-Kabel sind standardmäßig als "Straight-Through"-Kabel konfektioniert, was diese Zuordnung automatisch gewährleistet.

Ideal für diese Einsatzbereiche

• Rechenzentrum-Backbone-Verbindungen: Interconnects zwischen Core-Switches, Distribution-Switches und wichtigen Servern, wo 10-Gigabit-Bandbreite und hohe Verfügbarkeit erforderlich sind
• Campus-Netzwerke: Verbindungen zwischen Gebäuden über Distanzen von mehreren Kilometern, wobei die 10km-Reichweite auch große Universitäts- oder Industriecampus abdeckt
• Storage Area Networks (SAN): Hochgeschwindigkeitsverbindungen zwischen Storage-Arrays, SAN-Switches und Servern für zeitkritische Datenübertragung
• Internet Service Provider (ISP) Infrastrukturen: Metropolitan Area Network-Verbindungen und Carrier-Ethernet-Services für Geschäftskunden
• Disaster Recovery und Backup-Systeme: Replikationsverbindungen zwischen geografisch getrennten Rechenzentren für Datensicherung und Ausfallsicherheit
