HP EliteBook 2570p | Hauptplatine | QM77 Chipset

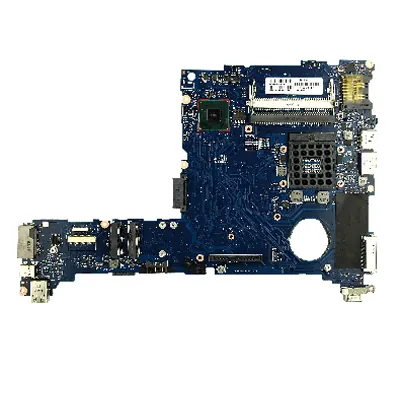

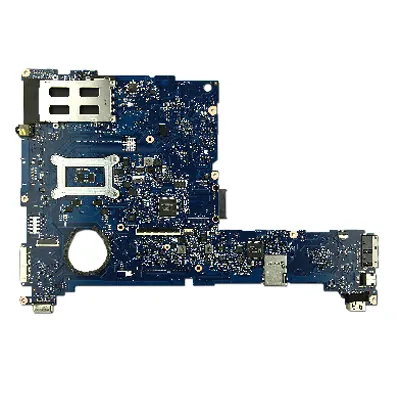

Die HP Hauptplatine mit der Bezeichnung "Mb Uma Qm77 W8 Std" ist ein Original-Ersatzteil speziell für das HP EliteBook 2570p. Als zentrale Systemplatine bildet sie das Herzstück des Notebooks und beherbergt alle wichtigen Komponenten wie Prozessor-Sockel, Speicher-Slots und Erweiterungsschnittstellen. Die blaue Hauptplatine basiert auf dem Intel QM77-Chipsatz und ist vollständig kompatibel mit Windows 8, was sie zur idealen Lösung für Reparaturen und Upgrades macht.

Intel QM77 Chipsatz: Bewährte Business-Plattform

Der Intel QM77-Chipsatz, auf dem diese Hauptplatine basiert, gehört zur Intel 7er-Serie und unterstützt Intel Core-Prozessoren der dritten Generation (Ivy Bridge). Diese Plattform wurde speziell für Business-Notebooks entwickelt und bietet erweiterte Managementfunktionen sowie erhöhte Sicherheitsfeatures. Der QM77 unterstützt Intel vPro-Technologie, was Remote-Management und Out-of-Band-Verwaltung für IT-Administratoren ermöglicht.

Die Architektur des QM77 basiert auf einem 22-Nanometer-Fertigungsprozess und integriert sowohl die Speicher-Controller als auch die Grafikeinheit direkt auf dem Chipsatz. Dies ermöglicht eine effiziente Kommunikation zwischen den Komponenten und reduziert gleichzeitig den Stromverbrauch. Für das EliteBook 2570p bedeutet dies eine ausgewogene Balance zwischen Leistung und Akkulaufzeit.

Besonders hervorzuheben ist die Unterstützung für DDR3-Speicher mit bis zu 1600 MHz, was für flüssige Multitasking-Performance sorgt. Die integrierte Intel HD Graphics 4000 bietet ausreichend Leistung für Office-Anwendungen, Videokonferenzen und leichte Grafikaufgaben. Für anspruchsvollere Aufgaben kann je nach Konfiguration eine dedizierte GPU hinzugefügt werden.

Speicher und Erweiterungsmöglichkeiten

Die HP Hauptplatine für das EliteBook 2570p verfügt über zwei SO-DIMM-Steckplätze für DDR3-Speicher und unterstützt maximal 16 GB RAM bei einer Geschwindigkeit von bis zu 1600 MHz. Diese Konfiguration ermöglicht es Anwendern, das System je nach Anforderungen zu erweitern. Die Dual-Channel-Architektur sorgt dabei für optimale Speicherbandbreite.

Für Massenspeicher bietet die Platine sowohl einen 2,5-Zoll-SATA-Anschluss für herkömmliche Festplatten oder SSDs als auch einen mSATA-Slot für kompakte Solid State Drives. Diese Flexibilität ermöglicht verschiedene Speicherkonfigurationen, von kostengünstigen HDD-Lösungen bis hin zu schnellen SSD-Setups für maximale Performance.

Der integrierte Intel Active Management Technology (AMT) Controller ermöglicht Remote-Management-Funktionen, auch wenn das Betriebssystem nicht läuft. Dies ist besonders wertvoll für IT-Abteilungen, die eine zentrale Verwaltung ihrer Notebook-Flotte benötigen. Die Hauptplatine unterstützt auch Wake-on-LAN und andere Energiemanagement-Features.

Konnektivität und Schnittstellen

Die Systemplatine des EliteBook 2570p bietet eine umfassende Ausstattung an Anschlüssen und Schnittstellen. Über den QM77-Chipsatz werden USB 3.0-Ports bereitgestellt, die mit ihrer zehnfachen Geschwindigkeit gegenüber USB 2.0 moderne Peripheriegeräte und externe Speicher optimal unterstützen. Zusätzliche USB 2.0-Ports sorgen für Kompatibilität mit älteren Geräten.

Für Netzwerkanbindung verfügt die Platine über einen integrierten Gigabit-Ethernet-Controller, der zuverlässige und schnelle Kabelverbindungen ermöglicht. Der WLAN-Controller-Anschluss unterstützt moderne WiFi-Standards und Bluetooth-Konnektivität für drahtlose Peripheriegeräte. Ein ExpressCard/54-Slot bietet zusätzliche Erweiterungsmöglichkeiten für spezialisierte Hardware.

Die Audio-Sektion basiert auf dem Realtek ALC269-Codec und bietet hochwertige Stereo-Ausgabe mit Unterstützung für verschiedene Audio-Formate. Ein dedizierter Mikrofoneingang und Kopfhörerausgang sorgen für professionelle Videokonferenz-Qualität. Die integrierten Schnittstellen für Webcam und Mikrofon-Array unterstützen moderne Kommunikationsanwendungen optimal.

Sicherheits- und Management-Features

Ein wesentlicher Vorteil dieser HP Hauptplatine liegt in den umfangreichen Sicherheitsfunktionen. Der integrierte Trusted Platform Module (TPM) 1.2-Chip bietet hardwarebasierte Verschlüsselung und sichere Schlüsselspeicherung. Dies ermöglicht BitLocker-Unterstützung unter Windows 8 und höhere Sicherheitsstandards für Unternehmensdaten.

Die Intel vPro-Technologie erlaubt IT-Administratoren eine zentrale Verwaltung und Überwachung des Systems, auch im ausgeschalteten Zustand. Features wie Intel Anti-Theft Technology bieten zusätzlichen Schutz gegen Diebstahl und unbefugten Zugriff. Die Hauptplatine unterstützt auch BIOS-Level-Authentifizierung und sichere Boot-Prozesse.

Für erhöhte physische Sicherheit bietet die Platine Anschlüsse für Fingerabdruck-Reader und Smart Card-Reader. Diese biometrischen und kartenbasierten Authentifizierungsmethoden ergänzen traditionelle Passwort-Sicherheit und ermöglichen mehrstufige Authentifizierung für kritische Anwendungen.

Windows 8 Kompatibilität und Optimierung

Die explizite Unterstützung für Windows 8 macht diese Hauptplatine zur optimalen Wahl für Systeme, die auf diesem Betriebssystem basieren. Die Hardware ist vollständig kompatibel mit den UEFI-Anforderungen von Windows 8 und unterstützt Secure Boot für erhöhte Startsicherheit. Der integrierte UEFI-BIOS-Chip bietet erweiterte Konfigurationsmöglichkeiten und schnellere Boot-Zeiten.

Die Energiemanagement-Features der Platine sind speziell auf Windows 8 abgestimmt und nutzen die erweiterten Power-Management-Funktionen des Betriebssystems optimal aus. Dies resultiert in längeren Akkulaufzeiten und intelligenteren Standby-Modi. Die Connected Standby-Unterstützung ermöglicht es dem System, auch im Ruhezustand E-Mails zu empfangen und Updates zu installieren.

Moderne Windows 8-Features wie InstantGo werden vollständig unterstützt, was nahezu sofortiges Aufwachen aus dem Standby ermöglicht. Die integrierte Sensor-Unterstützung erlaubt die Nutzung von Windows 8-spezifischen Features wie automatischer Bildschirmrotation und adaptiver Helligkeit, sofern entsprechende Sensoren installiert sind.

Ideal für diese Reparatur- und Upgrade-Szenarien

• Mainboard-Austausch bei Defekten: Perfekte Lösung wenn die ursprüngliche Hauptplatine des EliteBook 2570p durch Überspannung, Flüssigkeitsschäden oder Komponentenausfälle defekt ist
• System-Upgrades: Upgrade von älteren Mainboard-Revisionen auf die neueste verfügbare Version mit verbesserter Kompatibilität und Stabilität
• Refurbishing-Projekte: Ideal für die Aufarbeitung gebrauchter EliteBook 2570p-Systeme in IT-Remarketing oder Corporate-Refresh-Programmen
• Präventive Wartung: Austausch bei ersten Anzeichen von Instabilitäten oder vor kritischen Einsätzen in unternehmenskritischen Umgebungen
• Chipsatz-spezifische Probleme: Behebung von Problemen mit USB-Ports, Netzwerk-Controllers oder anderen integrierten Komponenten durch kompletten Mainboard-Tausch

Einbau und technische Considerations

Der Austausch dieser Hauptplatine erfordert vollständige Demontage des EliteBook 2570p und sollte nur von qualifiziertem Fachpersonal durchgeführt werden. Alle Komponenten wie CPU, RAM, WLAN-Karten und Anschluss-Kabel müssen vom alten Mainboard auf das neue übertragen werden. Dabei ist auf ordnungsgemäße ESD-Schutzmaßnahmen zu achten, um statische Entladungen zu vermeiden.

Die blaue Färbung der Platine dient nicht nur der optischen Unterscheidung, sondern auch der besseren Identifizierung verschiedener Komponentenbereiche während der Reparatur. Die Lötstop-Maske schützt die Leiterbahnen vor Oxidation und mechanischen Beschädigungen. Alle Anschlüsse sind deutlich beschriftet, was die korrekte Verkabelung erleichtert.

Nach dem Einbau muss das BIOS konfiguriert und gegebenenfalls auf die neueste verfügbare Version aktualisiert werden. Die Asset-Tags und Seriennummern sollten entsprechend der ursprünglichen Systemkonfiguration angepasst werden. Ein vollständiger Hardware-Test aller Funktionen ist empfehlenswert, bevor das System wieder produktiv eingesetzt wird.

Kompatibilität und Varianten

Diese spezielle HP Systemplatine ist ausschließlich für das EliteBook 2570p konzipiert und nicht mit anderen HP-Modellen kompatibel. Die Bezeichnung "Uma" deutet auf eine Unified Memory Architecture hin, bei der die Grafikkarte den Hauptspeicher mitnutzt. "QM77" identifiziert den verwendeten Intel-Chipsatz, während "W8 Std" die Windows 8 Standard-Kompatibilität bezeichnet.

Verschiedene Konfigurationsvarianten des EliteBook 2570p können unterschiedliche BIOS-Versionen oder Firmware-Einstellungen erfordern. Die Herstellernummer 685404-501 identifiziert diese spezielle Platinen-Variante eindeutig und sollte bei der Bestellung unbedingt beachtet werden. Andere Teilenummern können ähnliche, aber nicht identische Mainboards bezeichnen.

Bei der Integration in bestehende IT-Infrastrukturen ist zu beachten, dass alle Management-Features wie Intel AMT neu konfiguriert werden müssen. Corporate-Images und Treiber-Pakete sollten auf Kompatibilität mit der spezifischen Mainboard-Revision geprüft werden, um optimale Systemstabilität zu gewährleisten.
