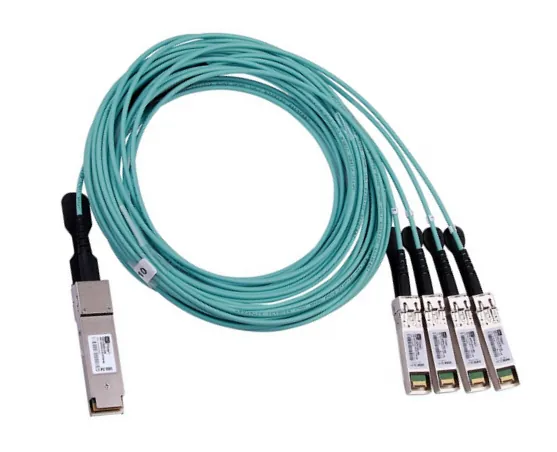

Lenovo Breakout-Kabel | QSFP28 zu 4x SFP28 | 20m

Lenovo 7Z57A03555 – Aktives 100G-zu-4×25G Breakout-Glasfaserkabel für ThinkSystem-Umgebungen

Das Lenovo 7Z57A03555 ist ein aktives optisches Breakout-Kabel (AOC) mit 20 Metern Länge, das einen einzelnen QSFP28-Port (100G) in vier unabhängige SFP28-Verbindungen (je 25G) aufteilt. Dieses Glasfaserkabel richtet sich ausschließlich an Rechenzentrums- und Serverbetreiber, die Lenovo ThinkSystem-Infrastruktur einsetzen und ihre Netzwerkbandbreite effizient auf mehrere Server oder Switches verteilen möchten. Als aktives Kabel (Active Optical Cable, AOC) überbrückt es zuverlässig die 20-Meter-Distanz, die passive Direct-Attach-Kupferkabel (DAC) nicht mehr leisten können. Laut Hersteller ist das Kabel explizit für den Einsatz mit dem Lenovo ThinkSystem NE2580O RackSwitch, dem ThinkSystem Broadcom P125e NetXtreme-E sowie dem ThinkSystem SD630 V2 und dem ThinkSystem SR250 qualifiziert.

Breakout-Technologie: Was bedeutet 100G-zu-4×25G im Rechenzentrum?

Die Breakout-Funktion dieses Glasfaserkabels ist der entscheidende Mehrwert gegenüber einem einfachen 100G-Patchkabel. Hochwertige Core-Switches und Top-of-Rack-Switches wie der Lenovo ThinkSystem NE2580O RackSwitch sind in der Regel mit 100G-QSFP28-Ports ausgestattet – ein Port, der mit voller Kapazität genutzt wird, bindet aber einen wertvollen Switch-Port ausschließlich für eine einzige Verbindung. Durch ein Breakout-Kabel lässt sich dieser eine 100G-Port logisch in vier separate 25G-Kanäle aufteilen, über die dann bis zu vier Server oder Endgeräte gleichzeitig angebunden werden können.

In der Praxis bedeutet das: Statt vier Switch-Ports für vier Server mit je 25G zu belegen, genügt ein einziger 100G-Port am Switch. Das spart wertvolle Port-Dichte und reduziert Verkabelungskosten erheblich – insbesondere in dichten Blade- oder Rack-Server-Umgebungen. Jeder der vier SFP28-Stecker am Gegenenende des Kabels wird wie eine eigenständige 25G-Verbindung behandelt und lässt sich individuell an separate Netzwerkadapter oder Server anschließen.

Der QSFP28-Standard (Quad Small Form-factor Pluggable 28) ist heute die gängige Schnittstelle für 100-Gigabit-Verbindungen in modernen Rechenzentren. Die vier SFP28-Stecker am anderen Ende entsprechen dem 25-Gigabit-Ethernet-Standard, der in aktuellen Server-Netzwerkadaptern wie dem Broadcom P125e NetXtreme-E weit verbreitet ist. Diese Kombination – 100G auf der Switch-Seite, 4×25G auf der Server-Seite – ist eine bewährte und kosteneffiziente Topologie für moderne High-Performance-Rechenzentren.

Aktives Glasfaserkabel vs. passives Kupferkabel: Warum AOC bei 20 Metern?

Die Entscheidung zwischen einem passiven Direct-Attach-Kupferkabel (DAC) und einem aktiven optischen Kabel (AOC) hängt maßgeblich von der benötigten Kabellänge ab. Passive Kupfer-DAC-Kabel eignen sich typischerweise nur bis etwa 3–5 Meter und werden bei größeren Distanzen physikalisch unzuverlässig. Für Strecken wie die hier vorliegenden 20 Meter ist ein aktives Kabel nicht nur empfehlenswert, sondern technisch notwendig.

Als aktives optisches Kabel integriert das Lenovo 7Z57A03555 eigene Signalverstärker- und Konvertierungselektronik in den Steckern. Das elektrische Signal vom Switch oder Netzwerkadapter wird am Senderende in ein optisches Signal umgewandelt, über die Glasfaser übertragen und am Empfangsende wieder in ein elektrisches Signal zurückgewandelt. Der Vorteil: verlustfreie Übertragung über 20 Meter bei gleichzeitig geringem Gewicht und kleinem Biegeradius im Vergleich zu dicken Kupferkabeln. In Rechenzentren mit mehreren Rack-Reihen, wo Server und Switches nicht im selben Schrank stehen, ist die 20-Meter-Länge eine praxisrelevante Reichweite.

Glasfaserkabel bieten zudem eine natürliche galvanische Trennung – es fließt kein Strom über das Medium, was Erdungsschleifen zwischen Racks eliminiert und die elektromagnetische Störsicherheit verbessert. Für sicherheitskritische oder störungsempfindliche Umgebungen ist das ein relevanter Nebeneffekt.

Kompatibilität: Entwickelt für Lenovo ThinkSystem-Ökosystem

Lenovo qualifiziert Kabel und Transceiver im ThinkSystem-Portfolio explizit für bestimmte Komponenten – ein Ansatz, der in Unternehmensumgebungen erhebliche Vorteile beim Support bietet. Das Kabel mit der Herstellernummer 7Z57A03555 ist laut Hersteller freigegeben für folgende Lenovo-Komponenten:

• Lenovo ThinkSystem Broadcom P125e NetXtreme-E: Ein 25GbE-Zweikanal-Netzwerkadapter für Rack-Server, der in aktuellen ThinkSystem-Servern eingesetzt wird. Der SFP28-Anschluss dieses Adapters ist das direkte Gegenstück zu den vier SFP28-Steckern am Breakout-Ende des Kabels.
• Lenovo ThinkSystem NE2580O RackSwitch: Ein 25G/100G-fähiger Top-of-Rack-Switch für Rechenzentrumseinsatz. Die QSFP28-Ports dieses Switch sind die typische Quelle, von der das Breakout-Kabel ausgeht.
• Lenovo ThinkSystem SD630 V2 (7D1K): Ein Dense-Computing-Blade-Server-Modul, das im ThinkSystem DW612S Blade-Enclosure eingesetzt wird. Für blade-dichte Umgebungen ist die Breakout-Topologie besonders relevant.
• Lenovo ThinkSystem SR250: Ein platzsparender 1U Rack-Server für Edge- und SMB-Umgebungen, der typischerweise mit 25G-Netzwerkadaptern ausgerüstet wird.

Die explizite Herstellerqualifizierung ist in Unternehmensumgebungen kein Luxus, sondern ein operativer Vorteil: Beim Einsatz von Lenovo-zertifizierten Kabeln im Lenovo ThinkSystem-Ökosystem ist die Unterstützung durch den Lenovo-Support gesichert. Generische Third-Party-Kabel können zwar funktionieren, sind aber häufig Ursache für schwer diagnostizierbare Verbindungsprobleme und können im Supportfall zu Diskussionen führen. Das Kabel mit der Herstellernummer 7Z57A03555 ist eine OEM-qualifizierte Komponente innerhalb des Lenovo-Portfolios.

Einsatzbereiche: Wo dieses Breakout-Kabel seinen Mehrwert entfaltet

• Top-of-Rack-Verkabelung in Rechenzentren: Der klassische Anwendungsfall. Der NE2580O RackSwitch sitzt oben im Rack, Server wie der SR250 oder SD630 V2 darunter oder in benachbarten Racks. Mit einem einzigen 100G-QSFP28-Port am Switch lassen sich vier Server mit je 25G anbinden. Bei 20 Metern Reichweite überbrückt das Kabel auch den Abstand zwischen benachbarten Rack-Reihen.
• Blade-Server-Infrastruktur mit SD630 V2: In dicht bestückten Blade-Enclosures entsteht schnell Portdruck auf dem Aggregations-Switch. Das Breakout-Prinzip multipliziert die effektive Anschlusskapazität: Ein 100G-Port des Switch versorgt vier SD630-V2-Knoten mit je 25G. Das spart Investitionskosten für zusätzliche Switch-Hardware.
• Serverfarmen mit P125e-Netzwerkadaptern: Server, die mit dem Broadcom P125e NetXtreme-E bestückt sind, bringen zwei SFP28-Ports mit. Zwei Server mit je einem genutzten SFP28-Port können über ein einziges Breakout-Kabel an einen 100G-QSFP28-Port angebunden werden – jeweils mit 25G symmetrisch.
• Netzwerksegmentierung über Rack-Grenzen hinweg: Die 20-Meter-Länge ermöglicht es, Breakout-Verbindungen zwischen Racks zu realisieren, die im selben Serverraum stehen, aber nicht direkt benachbart sind. Kurze 1-3-Meter-DAC-Kabel wären hier keine Option mehr.

Garantie und Support

Laut Hersteller wird das Kabel mit einer 3-jährigen Garantie ausgeliefert. Für ein Netzwerkkomponente, die dauerhaft in einer produktiven Infrastruktur verbaut ist und im Fehlerfall erhebliche Ausfallzeiten verursachen kann, ist das eine praxisrelevante Absicherung. In Kombination mit einem aktiven Lenovo-Supportvertrag für die angeschlossenen ThinkSystem-Systeme ergibt sich eine konsistente Supportlandschaft aus einer Hand.
