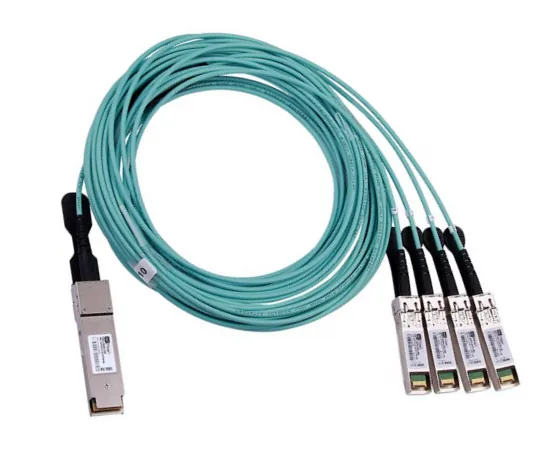

Lenovo Breakout Kabel | QSFP28 zu 4x SFP28 | 3 m

Lenovo 100G-zu-4×25G Breakout-Kabel (AOC) — aktives Glasfaserkabel für ThinkSystem-Umgebungen

Das Lenovo 7Z57A03551 ist ein aktives optisches Breakout-Kabel (AOC) mit einer Länge von 3 Metern, das einen einzelnen QSFP28-Port (100 Gigabit) in vier unabhängige SFP28-Verbindungen (je 25 Gigabit) aufteilt. Dieses Glasfaserkabel richtet sich an Rechenzentren und Unternehmen, die Lenovo ThinkSystem-Infrastruktur betreiben und eine kosteneffiziente Hochgeschwindigkeits-Vernetzung zwischen Servern und Top-of-Rack-Switches realisieren möchten. Die Besonderheit liegt in der Breakout-Topologie: Statt vier separate 25G-Kabel zu verlegen, genügt ein einziges Kabel am QSFP28-Port des Switches — das spart Platz, reduziert das Kabelchaos im Rack und senkt die Gesamtbetriebskosten. Laut Hersteller ist das Kabel offiziell kompatibel mit dem Lenovo NE2580O RackSwitch, dem ThinkSystem SD630 V2 sowie dem ThinkSystem SR250 und wird von einer dreijährigen Herstellergarantie abgesichert.

Technologie und Aufbau: Was ein aktives optisches Breakout-Kabel leistet

Um die Bedeutung dieses Kabels richtig einzuordnen, lohnt ein kurzer Blick auf die Technologie dahinter. Breakout-Kabel existieren in zwei grundlegenden Varianten: als passive Direktverbindungskabel (DAC, Direct Attach Copper) und als aktive optische Kabel (AOC). Das Lenovo 7Z57A03551 gehört zur zweiten Kategorie — es ist ein aktives Kabel, das integrierte Elektronik in den Steckern trägt, um das elektrische Signal in ein optisches Lichtsignal umzuwandeln und am anderen Ende wieder zurück.

Dieser Unterschied ist in der Praxis entscheidend: Passive Kupfer-Breakout-Kabel (DAC) sind kostengünstiger, aber auf kurze Distanzen von typischerweise unter einem bis wenigen Metern begrenzt, da das Signal mit zunehmender Länge zu stark abschwächt. Aktive optische Kabel überbrücken diese Limitierung durch die eingebaute Signalverarbeitung und Lichtwellenleiter-Übertragung — sie sind für längere Strecken ausgelegt, bei denen DAC-Kabel bereits an ihre Grenzen stoßen. Mit 3 Metern liegt das 7Z57A03551 genau in dem Bereich, in dem AOC seine Stärken ausspielt: lange genug für Verbindungen zwischen verschiedenen Rack-Einheiten oder über Patch-Panel-Abstände hinweg, ohne auf externe Transceiver und separates Patchkabel angewiesen zu sein.

Der QSFP28-Anschluss (Quad Small Form-factor Pluggable 28) am einen Ende unterstützt 100-Gigabit-Übertragung über vier parallele Lanen mit je 25 Gbit/s. Am anderen Ende teilen sich diese vier Lanen auf vier separate SFP28-Stecker auf — jeder davon liefert eine eigenständige 25-Gigabit-Verbindung. Das Ergebnis: Ein einziger 100G-Port am Switch versorgt vier Server oder andere Netzwerkgeräte mit jeweils 25G-Anbindung. Diese Topologie ist heute Standard in hyperkonvergenten Infrastrukturen und modernen Rechenzentrumsdesigns, bei denen 25G pro Server das dominierende Bandbreitenmodell für CPU-to-Network-Verbindungen darstellt.

Konnektivität & Anschlüsse: QSFP28 zu 4× SFP28 im Detail

Die Steckerbelegung des 7Z57A03551 entspricht dem in der Branche etablierten 100G-zu-4×25G-Breakout-Standard. Der QSFP28-Stecker passt in jeden kompatiblen 100G-QSFP28-Port — also in entsprechende Ports an Top-of-Rack-Switches wie dem Lenovo ThinkSystem NE2580O RackSwitch. Die vier SFP28-Stecker am Breakout-Ende werden dann direkt in die 25G-SFP28-Ports der Zielgeräte gesteckt, beispielsweise in die Netzwerkkarten von ThinkSystem-Servern wie dem SR250 oder dem SD630 V2-Blade.

Die Glasfaserübertragung im Innern des Kabels bietet gegenüber Kupfer-DAC-Kabeln gleicher Länge typischerweise eine bessere Signalintegrität und Störimmunität gegenüber elektromagnetischen Einstreuungen — relevant in dicht bestückten Rechenzentren, in denen viele Netzteile, Server-Prozessoren und Lüftungsaggregate auf engem Raum betrieben werden. Die aktive Elektronik in den Steckern übernimmt dabei die Signal-Regeneration und stellt sicher, dass das Signal auf dem gesamten 3-Meter-Weg seine Integrität behält.

Die Glasfasertechnologie des Kabels ist laut den verfügbaren Herstellerdaten als blaues Kabel ausgeführt — die Farbcodierung dient im Rack-Management der schnellen visuellen Identifikation des Kabeltyps. Im täglichen Rechenzentrumsbetrieb ist diese scheinbar banale Eigenschaft nicht zu unterschätzen: Eine klare visuelle Differenzierung verschiedener Kabeltypen (DAC, AOC, SM-Glasfaser) reduziert Fehlverkabelungen bei Wartungsarbeiten.

Kompatibilität: Offiziell validierte ThinkSystem-Plattformen

Ein zentrales Kriterium beim Kauf von Netzwerkkabeln für den Rechenzentrumseinsatz ist die Herstellervalidierung. Generische oder nicht validierte Transceiver und Kabel können in manchen Switch-Firmware-Umgebungen zu Warnmeldungen, eingeschränkter Funktionalität oder im schlimmsten Fall zur Ablehnung durch den Port führen. Das Lenovo 7Z57A03551 ist laut Hersteller für folgende Plattformen entwickelt und validiert:

• Lenovo ThinkSystem Broadcom P125e NetXtreme-E — eine 10/25G-Dual-Port-Netzwerkkarte auf SFP28-Basis, die in ThinkSystem-Servern eingesetzt wird. Das Breakout-Kabel verbindet diese Karte direkt mit einem QSFP28-Uplink-Port am Switch.
• Lenovo ThinkSystem NE2580O RackSwitch — ein 25/100G Top-of-Rack-Switch, der QSFP28-Ports für 100G-Uplinks oder Breakout-Einsatz bereitstellt. Hier sitzt der QSFP28-Stecker des Kabels.
• Lenovo ThinkSystem SD630 V2 (7D1K) — ein Blade-Server für den ThinkSystem D2-Gehäuserahmen. Blade-Umgebungen profitieren besonders von Breakout-Topologien, da der Gehäuserahmen bereits eine hohe Portdichte erzeugt und Breakout-Kabel die Switch-Portnutzung optimieren.
• Lenovo ThinkSystem SR250 — ein 1U-Tower-/Rack-Server der Einstiegsklasse, der in kleineren Rechenzentrums- oder Edge-Szenarien eingesetzt wird und von einer 25G-Anbindung für latenzarmen Netzwerkverkehr profitiert.

Wer ausschließlich auf Lenovo ThinkSystem-Infrastruktur setzt, erhält mit diesem Kabel eine vollständig validierte Lösung, die nahtlos in das Lenovo-Ökosystem integriert ist — inklusive Support durch Lenovo selbst im Garantiefall.

Einsatzbereiche: Wann dieses Breakout-Kabel die richtige Wahl ist

• Top-of-Rack-Switching in Unternehmensrechenzentren: Der NE2580O RackSwitch bietet eine Vielzahl von QSFP28-Ports. Mit dem 7Z57A03551 kann ein einzelner dieser Ports vier Server gleichzeitig mit 25G versorgen — ideal für Server-Cluster mit hoher Portdichte, wo jeder Switch-Port maximal ausgenutzt werden soll.
• Blade-Server-Vernetzung (SD630 V2): In Blade-Gehäusen sind die verfügbaren Uplink-Ports begrenzt. Breakout-Kabel ermöglichen es, einen 100G-QSFP28-Port auf vier Blade-Server aufzuteilen, ohne zusätzliche Switch-Hardware anschaffen zu müssen.
• Kostenoptimierung bei 25G-Server-Anbindung: 25G-SFP28-Ports sind an Switches teurer pro Port als QSFP28 mit Breakout. Das Kabel ermöglicht es, vier Server über einen einzigen Switch-Port anzubinden und dabei die Switch-Port-Kosten effizient zu nutzen.
• Edge- und Filialbetrieb mit ThinkSystem SR250: Auch in kleineren Installationen mit dem SR250-Server als Zentralsystem bietet 25G-Konnektivität ausreichend Bandbreite für virtualisierte Workloads, Storage-over-IP-Szenarien (iSCSI, NFS) oder hochfrequentierte Datenbankzugriffe.
• Rack-übergreifende Verbindungen bis 3 Meter: Wo DAC-Kabel aufgrund der Leitungslänge bereits Qualitätsverluste zeigen könnten, bietet das aktive optische Kabel zuverlässige Signalqualität auf der vollen 3-Meter-Strecke.

Garantie und Support

Laut Hersteller umfasst das Lenovo 7Z57A03551 eine dreijährige Garantie. Für Netzwerkinfrastruktur im Unternehmensumfeld ist dieser Aspekt nicht trivial: Kabel sind zwar passive oder semi-aktive Komponenten, aber AOC-Kabel mit integrierter Elektronik können — anders als reine Kupferkabel — durch elektrische Fehler oder mechanische Beanspruchung der Steckerelektronik ausfallen. Eine dreijährige Herstellergarantie gibt IT-Abteilungen die Sicherheit, im Defektfall direkten Anspruch gegenüber Lenovo zu haben, ohne auf Drittanbieter-Support angewiesen zu sein. Dies ist insbesondere für Unternehmen relevant, die ihre Lenovo-Infrastruktur unter einem einheitlichen Support-Vertrag (ThinkSystem-Servicevertrag) betreiben möchten.
