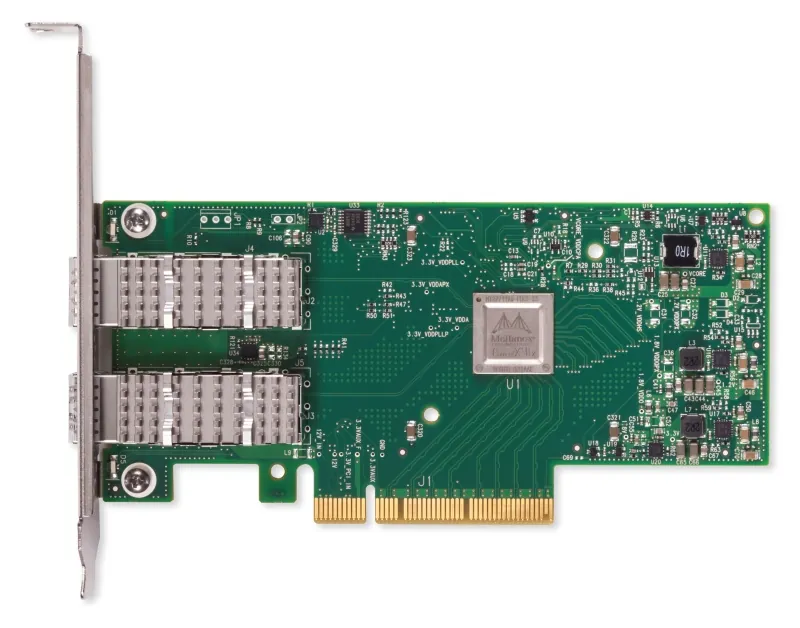

Lenovo ConnectX-4 Lx ML2 | 25Gb 2-Port SFP28 | Ethernet Adapter

Lenovo ThinkSystem ConnectX-4 Lx ML2: Professionelle 25-Gigabit-Netzwerklösung für moderne Rechenzentren

Der Lenovo ThinkSystem Mellanox ConnectX-4 Lx ML2 25Gb 2-Port SFP28 Ethernet Adapter (7ZT7A00507) ist eine spezialisierte Netzwerkerweiterungskarte für Enterprise-Server und High-Performance-Computing-Umgebungen. Mit zwei 25-Gigabit-Ethernet-Ports und ML2-Formfaktor (Mezzanine LAN-on-Motherboard Generation 2) richtet sich dieser Adapter an Rechenzentren und Unternehmen, die ihre Netzwerkinfrastruktur auf moderne 25-Gigabit-Ethernet-Standards aufrüsten möchten. Die Karte basiert auf bewährter Mellanox-Technologie und bietet erweiterte Funktionen wie SR-IOV für Virtualisierung sowie umfassende IEEE-Zertifizierungen für maximale Kompatibilität.

25-Gigabit-Ethernet-Performance und Netzwerkarchitektur

Der ConnectX-4 Lx Adapter bietet zwei vollwertige 25-Gigabit-Ethernet-Ports über SFP28-Schnittstellen, was eine aggregierte Bandbreite von bis zu 50 Gbps ermöglicht. Diese Leistung positioniert den Adapter zwischen traditionellen 10-Gigabit- und modernen 40/100-Gigabit-Lösungen und bietet damit ein ausgewogenes Verhältnis zwischen Performance und Kosteneffizienz. Die 25-Gigabit-Technologie nutzt dabei die gleiche physikalische Infrastruktur wie 10-Gigabit-Ethernet, ermöglicht aber eine 2,5-fache Leistungssteigerung.

Die SFP28-Schnittstellen sind abwärtskompatibel zu SFP+ und unterstützen sowohl 25-Gigabit- als auch 10-Gigabit-Transceiver, was eine flexible Migration bestehender Infrastrukturen ermöglicht. Dies ist besonders vorteilhaft für Unternehmen, die ihre Netzwerkleistung schrittweise ausbauen möchten, ohne die komplette Verkabelung erneuern zu müssen. Der Adapter unterstützt dabei Glasfaser-Verbindungen für Übertragungen über größere Distanzen, typisch in Rechenzentrumsumgebungen.

Die implementierte Jumbo-Frame-Unterstützung mit einer maximalen Größe von 9.600 Bytes reduziert den Overhead bei der Datenübertragung erheblich. In praktischen Anwendungen wie Storage-Area-Networks (SAN) oder bei großvolumigen Datenübertragungen kann dies die Netzwerkeffizienz um bis zu 20 Prozent steigern und gleichzeitig die CPU-Last auf den beteiligten Servern reduzieren.

Virtualisierung und erweiterte Netzwerkfunktionen

Ein zentrales Merkmal des ConnectX-4 Lx ist die Unterstützung für Single Root I/O Virtualization (SR-IOV), eine Hardware-basierte Virtualisierungstechnologie, die es ermöglicht, physikalische Netzwerkports auf mehrere virtuelle Maschinen aufzuteilen. Dies ist besonders relevant in virtualisierten Serverumgebungen, wo eine einzelne physikalische Maschine Dutzende von virtuellen Servern betreiben kann. SR-IOV ermöglicht dabei direkten Hardware-Zugriff für virtuelle Maschinen, ohne den Performance-Overhead traditioneller Software-basierter Virtualisierung.

Die MSI-X (Message Signaled Interrupts Extended) und MSI-Unterstützung optimieren die Interrupt-Behandlung und reduzieren die CPU-Last bei hohem Netzwerkdurchsatz. MSI-X ermöglicht es dem Adapter, bis zu 2.048 verschiedene Interrupt-Vektoren zu nutzen, was eine effiziente Lastverteilung über mehrere CPU-Kerne hinweg ermöglicht. Dies ist entscheidend für moderne Multi-Core-Server-Prozessoren, da es verhindert, dass ein einzelner CPU-Kern zum Flaschenhals für die Netzwerkperformance wird.

Der Adapter verfügt über umfassende IEEE-Zertifizierungen, darunter 802.3by für 25-Gigabit-Ethernet, 802.3ae für 10-Gigabit-Ethernet-Kompatibilität und 802.3az für Energy Efficient Ethernet (EEE). Die EEE-Funktion kann den Stromverbrauch um bis zu 50 Prozent reduzieren, wenn keine Daten übertragen werden, was in großen Rechenzentren zu erheblichen Energieeinsparungen führen kann.

ML2-Formfaktor und Serverintegration

Der ML2-Formfaktor (Mezzanine LAN-on-Motherboard Generation 2) ist speziell für moderne Server-Motherboards entwickelt und bietet gegenüber herkömmlichen PCIe-Karten mehrere Vorteile. ML2-Karten werden direkt auf dem Motherboard montiert und benötigen keine separaten PCIe-Slots, was Platz spart und eine kompaktere Server-Bauweise ermöglicht. Dies ist besonders vorteilhaft in 1U-Servern, wo der verfügbare Platz stark begrenzt ist.

Die direkte Motherboard-Integration reduziert außerdem Signalwege und verbessert die elektrischen Eigenschaften, was zu niedrigeren Latenzen und höherer Signalintegrität führt. Bei 25-Gigabit-Übertragungen sind diese Faktoren entscheidend für optimale Performance. Der ML2-Standard definiert dabei sowohl mechanische als auch elektrische Spezifikationen, die eine zuverlässige Funktion in verschiedenen Servergenerationen gewährleisten.

Laut Hersteller ist der Adapter speziell für die Integration in Lenovo ThinkSystem-Server optimiert und wurde umfassend getestet mit Modellen wie SR630, SR650, SR850 und SR860 sowie ThinkAgile VX-Systemen. Diese Kompatibilitätsliste gewährleistet, dass alle Funktionen vollständig unterstützt werden und keine Kompatibilitätsprobleme auftreten.

Quality of Service und Traffic Management

Der Adapter implementiert erweiterte Quality-of-Service-Funktionen über IEEE 802.1Q VLAN-Tagging, 802.1Qaz Enhanced Transmission Selection (ETS) und 802.1Qbb Priority-based Flow Control (PFC). Diese Technologien ermöglichen eine granulare Kontrolle über Netzwerktraffic und sind essentiell für konvergierte Netzwerke, die gleichzeitig Storage-, Backup- und Produktivverkehr übertragen.

IEEE 802.1Qaz ETS ermöglicht die Zuweisung von Bandbreitengarantien für verschiedene Traffic-Klassen. In einer typischen Implementierung könnte beispielsweise 40 Prozent der Bandbreite für kritische Anwendungen reserviert werden, während die restlichen 60 Prozent flexibel zwischen verschiedenen Services aufgeteilt werden. Dies verhindert, dass weniger kritische Anwendungen wie Backups die Performance geschäftskritischer Systeme beeinträchtigen.

Die Priority-based Flow Control (PFC) verhindert Paketverluste bei temporären Überlastungen, indem sie selektives Zurückhalten von Traffic bestimmter Prioritätsklassen ermöglicht. Dies ist besonders wichtig für Storage-Traffic, wo Paketverluste zu erheblichen Performance-Einbußen führen können. Link Aggregation Control Protocol (LACP) nach IEEE 802.3ad ermöglicht die Bündelung beider Ports für höhere Aggregatbandbreite oder Redundanz.

Installation und Systemanforderungen

Die Installation des ConnectX-4 Lx Adapters erfordert einen kompatiblen Server mit ML2-Steckplatz und entsprechender Kühlung für die zusätzliche Wärmeentwicklung. ML2-Slots sind typischerweise neben dem Hauptprozessor-Socket platziert und teilen sich die PCIe-Lanes direkt mit dem Prozessor, was optimale Performance gewährleistet. Die Karte benötigt dabei PCIe 3.0 x8 oder höher für volle 25-Gigabit-Performance pro Port.

Die grüne Leiterplattenfarbe entspricht dem Standard-Design von Mellanox-basierten Adaptern und ermöglicht eine einfache visuelle Identifikation in komplexen Serverumgebungen. Moderne Server-Management-Tools können den Adapter automatisch erkennen und in Monitoring-Systeme einbinden, was eine proaktive Überwachung der Netzwerkperformance ermöglicht.

Die mitgelieferten Treiber unterstützen gängige Server-Betriebssysteme und Virtualisierungsplattformen. Für optimale Performance sollten dabei die neuesten Treiber-Versionen verwendet werden, da diese kontinuierlich Optimierungen für spezifische Workloads und Bugfixes enthalten. Die Mellanox-Treiber bieten außerdem erweiterte Tuning-Möglichkeiten für spezialisierte Anwendungen wie High-Performance-Computing oder Storage-Clustering.

Ideal für diese Einsatzbereiche

• Virtualisierte Serverumgebungen: Die SR-IOV-Unterstützung und hohe Bandbreite pro Port machen den Adapter ideal für Hypervisor-Hosts mit vielen virtuellen Maschinen, wo traditionelle 10-Gigabit-Verbindungen zum Bottleneck werden können.
• Storage Area Networks (SAN): Die Jumbo-Frame-Unterstützung bis 9.600 Bytes und niedrige Latenz optimieren iSCSI- und NFS-Storage-Traffic, während Quality-of-Service-Funktionen Storage-Verkehr von anderem Netzwerktraffic trennen können.
• High-Performance Computing (HPC): Für MPI-Kommunikation zwischen Compute-Knoten bietet 25-Gigabit-Ethernet eine kostengünstige Alternative zu InfiniBand, besonders bei loosely-coupled Anwendungen mit moderaten Latenz-Anforderungen.
• Rechenzentrumskonsolidierung: Bei der Migration von 1-Gigabit auf moderne Infrastrukturen ermöglicht der Adapter eine sanfte Migration durch SFP+-Kompatibilität, während gleichzeitig Zukunftssicherheit durch native 25-Gigabit-Unterstützung gewährleistet wird.
• Cloud-Service-Provider: Die Kombination aus hoher Dichte (zwei Ports), Virtualisierungsunterstützung und Traffic-Management macht den Adapter optimal für Multi-Tenant-Umgebungen mit stringenten SLA-Anforderungen.
