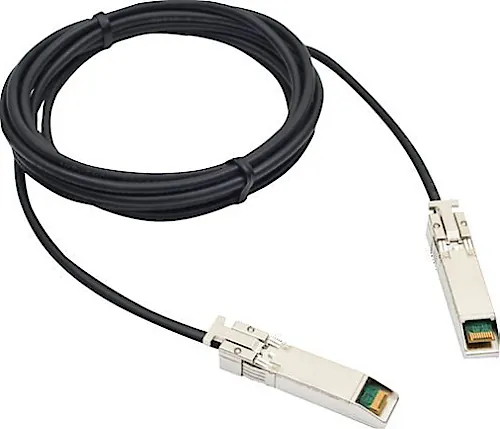

Lenovo DAC Kabel SFP+ | 10GBase passiv | 2 m

Lenovo 2m Passives DAC SFP+ Kabel (00AY765) — 10GbE-Direktverbindung für ThinkSystem- und ThinkAgile-Infrastrukturen

Das Lenovo 2m IBM Passive DAC SFP+ Cable (Art.-Nr. 00AY765) ist ein passives Direktanschlusskabel (Direct Attach Copper, kurz DAC) für 10-Gigabit-Ethernet-Verbindungen im Rechenzentrum. Es verbindet zwei SFP+-Ports über eine Kupferleitung mit einer Länge von zwei Metern — ohne aktive Elektronik, ohne Transceiver-Chips, ohne externen Energiebedarf. Das Kabel ist speziell für den Einsatz in Lenovo-Server- und Storage-Infrastrukturen entwickelt worden und laut Hersteller mit einer Vielzahl von ThinkSystem-, ThinkAgile- und System-x-Plattformen kompatibel. Gegenüber optischen SFP+-Transceivern bietet ein passives DAC-Kabel dieser Bauart einen klaren wirtschaftlichen Vorteil auf kurzen Distanzen: Es ist deutlich günstiger in der Anschaffung, erzeugt weniger Wärme und benötigt keine separaten Lichtwellenleiter-Transceiver.

Was ist ein passives DAC SFP+ Kabel — und warum ist das relevant für Ihr Rechenzentrum?

Ein Direct Attach Copper (DAC) Kabel ist die wirtschaftlichste Methode, zwei 10GbE-fähige Netzwerkgeräte auf kurze Distanz zu verbinden. Im Gegensatz zu einem klassischen SFP+-Transceiver-Modul mit separatem Glasfaser- oder Kupferkabel sind beim DAC-Kabel die SFP+-Stecker fest mit dem Kabel verbunden — es handelt sich also um eine fertig konfektionierte Einheit. Das Lenovo 00AY765 ist dabei ein passives DAC-Kabel, was bedeutet: Es gibt keinerlei aktive Signalverstärkung oder -regeneration im Kabel selbst. Das Signal wird 1:1 elektrisch übertragen, die Signalverarbeitung übernehmen ausschließlich die PHY-Chips in den angeschlossenen Geräten.

Dies hat praktische Konsequenzen: Passive DAC-Kabel funktionieren zuverlässig auf kurzen Strecken — die hier vorliegenden 2 Meter sind für passive Kupfer-DACs ein idealer Einsatzbereich. Für Verbindungen über 5–7 Meter würden in der Regel aktive DAC-Kabel oder optische Transceiver benötigt. Auf Ihren typischen Rack-zu-Rack- oder Server-zu-Top-of-Rack-Switch-Verbindungen innerhalb eines Schranks oder zwischen zwei benachbarten Racks ist das 2-Meter-passive DAC jedoch die erste Wahl.

Ein weiterer Vorteil passiver DAC-Kabel gegenüber optischen Lösungen: Sie verursachen keine Latenz durch optische Umwandlung. Das elektrische Signal wird direkt weitergeleitet, was in latenzempfindlichen Anwendungen wie Storage-Netzwerken oder HPC-Clustern von Bedeutung ist.

Technische Ausführung: SFP+-Stecker und 10GBase-Standard

Das Lenovo 00AY765 ist mit zwei SFP+-Steckern (männlich) an beiden Enden ausgestattet. Der SFP+-Standard (Enhanced Small Form-factor Pluggable) ist der etablierte Industriestandard für 10-Gigabit-Ethernet-Verbindungen in Rechenzentren. Die Stecker sind direkt in die SFP+-Cages von Switches, Servern oder Storage-Controllern einzustecken — keine Werkzeuge, keine Konfiguration, kein Treiber-Setup erforderlich.

Als 10GBase Direktanschlusskabel überträgt das Kabel Daten mit bis zu 10 Gbit/s. Das ist relevant für alle Szenarien, in denen 1GbE-Verbindungen zum Engpass werden: etwa bei der Anbindung von NVMe-Storage-Systemen, bei VM-Migration zwischen Hosts oder bei der Verbindung von Blade-Servern mit dem Aggregations-Switch.

Passiv vs. Aktiv — die richtige Wahl für Ihre Infrastruktur

Die Entscheidung zwischen passivem und aktivem DAC hängt im Wesentlichen von der erforderlichen Kabellänge ab. Als Faustregel gilt:

• Bis ca. 3 Meter: Passives DAC-Kabel ist optimal — günstig, wartungsarm, energielos.
• 3 bis 7 Meter: Aktives DAC-Kabel mit integrierter Signalverstärkung empfehlenswert.
• Ab 10 Meter: Optische Transceiver (SR, LR) mit Glasfaserkabel.

Das Lenovo 00AY765 mit 2 Metern Kabellänge fällt damit klar in den optimalen Einsatzbereich für passive DAC-Kabel. In einem Standard-19-Zoll-Rack reicht diese Länge für Verbindungen innerhalb desselben Schranks problemlos aus — etwa von einem ThinkSystem-Server im mittleren Bereich des Racks zum Top-of-Rack-Switch.

Kompatible Lenovo-Systeme im Überblick

Laut Hersteller ist das Kabel 00AY765 mit einer umfangreichen Liste von Lenovo-Plattformen kompatibel. Das ist bei DAC-Kabeln keine Selbstverständlichkeit: Viele Switches und Server verwenden herstellerspezifische Firmware-Checks (sogenannte "Vendor Lock-in"-Mechanismen), die Fremdprodukte aktiv ablehnen. Lenovo-zertifizierte DAC-Kabel wie das 00AY765 umgehen dieses Problem, da sie als Originalzubehör erkannt werden und keine Warnmeldungen in der Systemkonsole erzeugen.

Die verifizierten kompatiblen Systeme umfassen folgende Plattformen:

ThinkAgile Hyper-Converged Appliances

• ThinkAgile HX1320 Appliance (7X83)
• ThinkAgile HX2320 Appliance (7X83)
• ThinkAgile HX2320-E Appliance (7X83)
• ThinkAgile HX3320 Appliance (7X83)
• ThinkAgile HX3321 Certified Node (7Y89)
• ThinkAgile HX3520-G Appliance (7X84)
• ThinkAgile HX3720 Appliance (7X82)
• ThinkAgile HX3721 Certified Node (7Y88)
• ThinkAgile HX7520 Appliance
• ThinkAgile HX7820 Appliance (7Y95)
• ThinkAgile HX7821 Certified Node (7Y96)
• Lenovo Converged HX2310-E

ThinkAgile MX und VX Appliances

• ThinkAgile MX1020 Appliance (7D5S)
• ThinkAgile MX1021 Certified Node (7D1B)
• ThinkAgile VX2320 Appliance (7Y13)
• ThinkAgile VX3520-G Appliance (7Y14, 7Y94)
• ThinkAgile VX3720 Appliance (7Y12)

ThinkSystem Server

• ThinkSystem SD630 V2 (7D1K)
• ThinkSystem SE350 (7Z46)
• ThinkSystem SR250
• ThinkSystem SR530
• ThinkSystem SR630

ThinkSystem Storage & Networking

• ThinkSystem DE4000H Hybrid — diverse Chassis-Varianten (2U12, 2U24, 4U60 — jeweils als Chassis und Controller Enclosure)
• ThinkSystem DM3000H Controller Enclosure
• ThinkSystem DM5000F Controller Enclosure
• ThinkSystem DM5000H Controller Enclosure
• ThinkSystem NE2580O RackSwitch

Ältere Plattformen

• Lenovo Flex System SI4091
• Lenovo Storage DX8200C 5120
• Lenovo System x3100 M5
• Lenovo System x3250 M6

Die Breite dieser Kompatibilitätsliste macht das 00AY765 zu einem universell einsetzbaren Verbindungselement für heterogene Lenovo-Umgebungen. Wer eine ThinkAgile HCI-Infrastruktur mit einem ThinkSystem-Storage-System verbindet, kann dasselbe Kabelmodell für alle Verbindungen verwenden — das vereinfacht Lagerhaltung und Ersatzteilbestellung erheblich.

Einsatzbereiche: Wo das Lenovo 00AY765 DAC-Kabel seinen Platz hat

• Hyper-Converged Infrastructure (HCI) — ThinkAgile HX/VX-Cluster: In HCI-Umgebungen kommunizieren die Nodes intensiv miteinander — für Datensynchronisation, VM-Migration (vMotion) und Storage-Replikation. Das 2-Meter-DAC-Kabel verbindet Server-Nodes direkt mit dem Top-of-Rack-Switch (z. B. ThinkSystem NE2580O), ohne teure optische Transceiver zu benötigen.
• Storage-Netzwerke — ThinkSystem DE4000H / DM-Serie: Storage-Controller wie der DE4000H benötigen hochbandbreitige, latenzarme Verbindungen zu den Host-Servern. Passive DAC-Kabel sind in diesem Szenario eine bewährte Wahl, da sie die elektrische Signalübertragung ohne Umwandlungsverluste ermöglichen.
• Blade- und Dichte-Server-Umgebungen — SD630 V2 in DW612S Enclosure: Der ThinkSystem SD630 V2 ist ein Dual-Socket-Serverknoten für das DW612S 6U-Chassis. DAC-Kabel auf 10GbE-Basis stellen hier die Konnektivität zum aggregierenden Switch im Rack sicher.
• Edge-Infrastrukturen — ThinkSystem SE350: Der SE350 ist Lenovos Edge-Server für platzbeschränkte Umgebungen. Das kompakte 2-Meter-DAC-Kabel fügt sich platzsparend in Edge-Installationen ein, wo Kabellängen kurz gehalten werden müssen.
• Rack-interne Server-zu-Switch-Verbindungen — SR530/SR630: Klassische 1HE/2HE-Rack-Server wie der ThinkSystem SR530 oder SR630 werden typischerweise direkt mit dem Top-of-Rack-Switch verbunden. 2 Meter sind für diese Verbindung innerhalb eines Racks das gängige Standardmaß.

Was dieses Kabel nicht leistet — ehrliche Einordnung

Für eine fundierte Kaufentscheidung gehört auch die klare Benennung von Grenzen:

• Keine Eignung für Distanzen über ca. 3–5 Meter: Bei passiven DAC-Kabeln nimmt die Signalqualität mit zunehmender Länge ab. Für Verbindungen zwischen Racks mit größerem Abstand sollten aktive DAC-Kabel oder optische Transceiver eingesetzt werden.
• Keine Rückwärtskompatibilität zu 1GbE-Ports: SFP+-DAC-Kabel sind auf 10GbE ausgelegt. Sie können nicht in klassische SFP-Ports (1GbE) eingesteckt werden, selbst wenn die physische Form ähnlich erscheint.
• Keine Eignung für Nicht-Lenovo-Systeme ohne Prüfung: Aufgrund der Hersteller-spezifischen Firmware-Erkennung in vielen Switches und Servern ist eine Nutzung außerhalb der gelisteten Lenovo-Plattformen nicht garantiert. Für andere Hersteller sollten spezifische, für diese Plattform zertifizierte Kabel verwendet werden.
• Kein Fiber-Channel-Betrieb: Das Kabel ist für Ethernet (10GbE) konzipiert. Ein Einsatz in FC-Umgebungen (Fibre Channel) ist mit diesem Produkt nicht vorgesehen.

Garantie und Produktlebenszyklus

Laut Hersteller gewährt Lenovo auf das DAC-Kabel 00AY765 eine 1-jährige Garantie. Für Unternehmensumgebungen ist dies ein zu beachtender Punkt: Passive Kupferkabel sind grundsätzlich langlebige, wartungsarme Komponenten — mechanische Belastungen durch häufiges Ein- und Ausstecken oder Kabelzug am Stecker sind die häufigsten Ursachen für Ausfälle. Eine sorgfältige Verlegung und das Vermeiden von starken Biegeradien verlängert die Lebensdauer deutlich.

Als Originalzubehör von Lenovo ist das Kabel in die Lenovo Warranty- und Support-Prozesse eingebunden. Im Servicefall kann es über den regulären Lenovo-Servicekanal oder Ihren IT-Distributor ausgetauscht werden, ohne Komplikationen durch Drittanbieter-Komponenten.

Kaufentscheidung: Wann ist das Lenovo 00AY765 die richtige Wahl?

Wenn Sie eine oder mehrere der folgenden Fragen mit "Ja" beantworten, ist dieses Kabel für Ihr Projekt geeignet:

• Betreiben Sie eine Lenovo ThinkAgile-, ThinkSystem- oder System-x-Infrastruktur?
• Benötigen Sie 10GbE-Verbindungen auf kurzen Distanzen (≤ 2 Meter)?
• Möchten Sie die Kosten für optische Transceiver und Glasfaserkabel bei kurzen Strecken vermeiden?
• Ist Ihnen Kompatibilität mit Lenovo-eigener Firmware und Managementsoftware wichtig?
• Suchen Sie ein einheitliches Kabelmodell für mehrere verschiedene Lenovo-Systeme im selben Rack?

Häufige Fragen zum Lenovo 2m Passive DAC SFP+ Kabel (00AY765)
