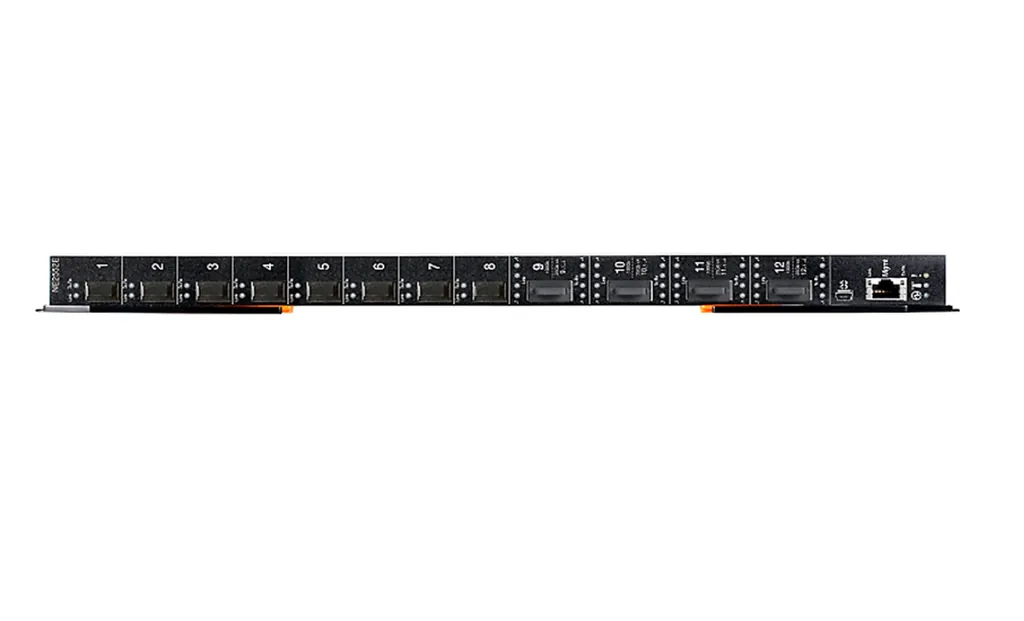

Lenovo NE2552E Flex Switch | 8x SFP28 25GbE | 6,4 Tbit/s

Der Lenovo ThinkSystem NE2552E ist ein hochleistungsfähiger Layer-3-Switch speziell für moderne Rechenzentren und Unternehmensnetze, der als Plugin-Modul im Lenovo Flex System eingesetzt wird. Mit seiner Kombination aus 8 x 10/25 Gigabit SFP+/SFP28-Ports und 4 x QSFP28-Ports für 25/50/100 Gigabit-Verbindungen adressiert dieser Managed Switch die steigenden Bandbreitenanforderungen moderner IT-Infrastrukturen. Der NE2552E bietet einen beeindruckenden Switching-Durchsatz von 6,4 Tbit/s und niedrigste Latenzen von nur 480 ns bei QSFP28-Ports, was ihn zur idealen Lösung für latenz-kritische Anwendungen macht.

Switching-Performance und Architektur

Der Lenovo ThinkSystem NE2552E basiert auf einer modernen Switching-Architektur, die einen Durchsatz von 6,4 Tbit/s ermöglicht und damit auch in hochfrequentierten Netzwerkumgebungen konstante Performance gewährleistet. Mit einer Verarbeitungskapazität von 1.934 Millionen Paketen pro Sekunde bewältigt der Switch selbst die anspruchsvollsten Workloads in virtualisierten Umgebungen, Cloud-Infrastrukturen oder High-Performance-Computing-Clustern.

Besonders hervorzuheben sind die extrem niedrigen Latenzen: Bei QSFP28-Ports erreicht der Switch lediglich 480 Nanosekunden Port-to-Port-Latenz, bei SFP28-Verbindungen 529 Nanosekunden. Diese Werte sind entscheidend für zeitkritische Anwendungen wie Hochfrequenzhandel, Echtzeit-Datenanalyse oder latenz-sensitive Virtualisierungsumgebungen. Die Cut-Through-Switching-Technologie ermöglicht es dem NE2552E, Pakete bereits zu weiterleiten, bevor sie vollständig empfangen wurden, was die Latenz zusätzlich minimiert.

Mit einer Pufferkapazität von 22 MB verfügt der Switch über ausreichend Speicher, um Burst-Traffic abzufangen und Paketverluste zu vermeiden. Diese Puffergröße ist besonders wichtig in Umgebungen mit ungleichmäßigem Traffic-Aufkommen oder bei der Verwendung von Quality-of-Service-Mechanismen, die verschiedene Traffic-Klassen priorisieren.

Port-Konfiguration und Konnektivität

Die Port-Ausstattung des NE2552E ist speziell auf moderne Netzwerkanforderungen zugeschnitten. Die acht SFP+/SFP28-Ports unterstützen sowohl 10 Gigabit Ethernet als auch 25 Gigabit Ethernet, was maximale Flexibilität bei der Netzwerkplanung bietet. Diese Ports eignen sich ideal für Server-Anbindungen in virtuellen Umgebungen, wo die höhere Bandbreite von 25GbE die Performance pro virtueller Maschine deutlich verbessert.

Die vier QSFP28-Ports stellen das Rückgrat für Uplink-Verbindungen dar und unterstützen 25, 50 oder 100 Gigabit Ethernet. Diese Flexibilität ermöglicht es, den Switch sowohl in aktuellen 25/50GbE-Umgebungen als auch in zukunftssicheren 100GbE-Infrastrukturen einzusetzen. Die QSFP28-Ports können auch für die Verbindung zu Storage-Arrays oder für Inter-Switch-Links in Spine-Leaf-Architekturen verwendet werden.

Zusätzlich verfügt der Switch über 28 interne 10/25 Gigabit-Verbindungen, die für die Kommunikation innerhalb des Flex Systems genutzt werden. Diese interne Konnektivität ermöglicht es, Server-Blades direkt über das Backplane des Chassis anzubinden, ohne externe Verkabelung zu benötigen.

Für das Management stehen sowohl ein Gigabit-Ethernet-Port als auch eine Mini-USB-Schnittstelle zur Verfügung. Der RJ-45-Port ermöglicht die Integration in bestehende Managementnetzwerke, während die USB-Schnittstelle für lokale Konfiguration und Troubleshooting genutzt werden kann.

Layer-3-Funktionalität und Routing

Als vollwertiger Layer-3-Switch beherrscht der NE2552E sowohl statisches als auch dynamisches Routing. Die Routing-Tabelle fasst bis zu 2.000 IPv4-Routen und 600 IPv6-Routen bei dynamischem Routing, während für statische Routen jeweils 128 IPv4- und IPv6-Einträge zur Verfügung stehen. Diese Kapazitäten reichen für mittelgroße bis große Netzwerksegmente aus.

Der Switch unterstützt moderne Routing-Protokolle wie OSPFv2 und OSPFv3 für IPv4 und IPv6, BGP für externe Routing-Aufgaben sowie RIP in verschiedenen Versionen. Für Multicast-Anwendungen stehen IGMP, PIM-SM (Protocol Independent Multicast - Sparse Mode) und PIM-DM (Dense Mode) zur Verfügung, was den Switch für Video-Streaming, Videokonferenzen oder Software-Verteilung qualifiziert.

Die VRRP-Unterstützung (Virtual Router Redundancy Protocol) ermöglicht hochverfügbare Gateway-Konfigurationen, bei denen mehrere Switches als redundante Standard-Gateways fungieren können. Dies ist essentiell für geschäftskritische Anwendungen, die keine Ausfallzeiten tolerieren.

VLAN und Traffic-Management

Mit Unterstützung für bis zu 4.095 VLANs bietet der NE2552E ausreichend Segmentierungsmöglichkeiten für komplexe Netzwerkstrukturen. Die 128 Pro-VLAN Rapid Spanning Tree-Instanzen und 32 Multiple Spanning Tree Protocol-Instanzen gewährleisten loop-freie Topologien auch in redundant ausgelegten Netzwerken.

Der Switch unterstützt erweiterte VLAN-Features wie Tagged VLANs nach IEEE 802.1Q-Standard und kann bis zu 128 VLAN-Schnittstellen mit angewendeten Access Control Lists verwalten. Dies ermöglicht granulare Sicherheitsrichtlinien auf VLAN-Ebene.

Für Link Aggregation stehen 52 LAG-Gruppen mit bis zu 32 Ports pro Gruppe zur Verfügung. LACP (Link Aggregation Control Protocol) nach IEEE 802.3ad sorgt für automatische Aushandlung und Überwachung der aggregierten Verbindungen. Die vLAG-Spanning-Technologie ermöglicht es, Link Aggregation Groups über mehrere Switches hinweg zu erstellen, was die Verfügbarkeit und Bandbreite weiter erhöht.

Quality of Service und Traffic-Shaping

Der NE2552E implementiert umfassende QoS-Mechanismen, die für moderne Netzwerkanforderungen essentiell sind. Die Unterstützung von DSCP (Differentiated Services Code Point), ToS (Type of Service) und CoS (Class of Service) ermöglicht es, verschiedene Traffic-Typen entsprechend ihrer Priorität zu behandeln.

WRED (Weighted Random Early Detection) verhindert Netzwerk-Überlastung durch intelligentes Verwerfen von Paketen, bevor die Puffer vollständig gefüllt sind. Traffic-Shaping-Funktionen begrenzen die Bandbreite bestimmter Traffic-Klassen und gewährleisten so, dass kritische Anwendungen immer ausreichend Ressourcen zur Verfügung haben.

Die Broadcast- und Multicast-Storm-Control schützt das Netzwerk vor Überlastung durch fehlerhafte Geräte oder Anwendungen, die exzessive Broadcast- oder Multicast-Pakete senden. Diese Funktion ist besonders wichtig in großen Netzwerken mit vielen angeschlossenen Geräten.

Datacenter-Features und Konvergenz

Der Switch ist für moderne Datacenter-Umgebungen optimiert und unterstützt wichtige Konvergenztechnologien. FCoE (Fibre Channel over Ethernet) ermöglicht es, Storage- und Daten-Traffic über eine einheitliche Ethernet-Infrastruktur zu transportieren. Mit Unterstützung für bis zu 2.000 FCoE-Sitzungen kann der Switch als Konvergenz-Punkt für kleinere bis mittlere SAN-Umgebungen dienen.

Die Implementierung von Priority Flow Control (PFC) nach IEEE 802.1Qbb gewährleistet verlustfreien Transport für Storage-Traffic, während Data Center Bridging Exchange Protocol (DCBX) die automatische Aushandlung von QoS-Parametern zwischen angeschlossenen Geräten ermöglicht.

RoCE (RDMA over Converged Ethernet) unterstützt Remote Direct Memory Access über Ethernet-Verbindungen, was die Latenz bei Speicherzugriffen drastisch reduziert und die Performance in High-Performance-Computing- und Storage-Anwendungen verbessert.

CEE (Converged Enhanced Ethernet) und die Enhanced Transmission Selection sorgen für die notwendige Bandbreitengarantie und Traffic-Priorisierung in konvergierten Datacenter-Umgebungen.

Sicherheit und Access Control

Der NE2552E implementiert mehrschichtige Sicherheitsmechanismen für Unternehmensnetze. Die 802.1x-Authentifizierung ermöglicht port-basierte Zugangskontrolle, bei der sich Endgeräte vor dem Netzwerkzugang authentifizieren müssen. Dies ist besonders wichtig in Umgebungen mit wechselnden Benutzern oder Gast-Zugang.

Access Control Lists (ACLs) können auf bis zu 256 IPv4-Schnittstellen, 128 IPv6-Schnittstellen und 128 VLAN-Schnittstellen angewendet werden. Diese granulare Kontrolle ermöglicht es, den Datenverkehr präzise zu filtern und Sicherheitsrichtlinien durchzusetzen.

Die Unterstützung für RADIUS, TACACS+ und LDAP ermöglicht die Integration in bestehende Identity-Management-Systeme. Administratoren können zentral verwaltet und ihre Berechtigungen entsprechend ihrer Rolle zugewiesen werden.

Control Plane Policing (CoPP) schützt die Switch-CPU vor Überlastung durch Management-Traffic oder DoS-Angriffe. Port-Spiegelung ermöglicht die Überwachung des Netzwerkverkehrs für Sicherheitsanalysen oder Troubleshooting.

Management und Überwachung

Der Switch bietet vielfältige Management-Optionen für verschiedene Administrationsanforderungen. Neben der klassischen Command Line Interface (CLI) über SSH oder Telnet steht auch eine Web-basierte Oberfläche über HTTP/HTTPS zur Verfügung. SNMP v1, v2 und v3 ermöglichen die Integration in Netzwerk-Management-Systeme wie IBM Network Manager oder Open-Source-Lösungen.

RMON (Remote Monitoring) bietet detaillierte Statistiken über Netzwerk-Performance und -Auslastung. sFlow ermöglicht die Überwachung des Datenverkehrs in Echtzeit, ohne die Switch-Performance zu beeinträchtigen.

Für automatisierte Konfiguration und Firmware-Updates stehen TFTP, SCP und SFTP zur Verfügung. NTP (Network Time Protocol) sorgt für synchrone Zeitstempel in Log-Dateien, was für Troubleshooting und Compliance-Anforderungen wichtig ist.

Die POST (Power-On Self-Test)-Funktionalität überprüft die Hardware-Integrität beim Systemstart, während die MAC-Adress-Speicherung das Erlernen und Verwalten von bis zu 103.000 MAC-Adressen ermöglicht.

Flexibilität und Unified Fabric

Ein Schlüsselmerkmal des NE2552E ist die UFP (Unified Fabric Port)-Technologie, die es ermöglicht, Ports dynamisch zwischen verschiedenen Protokollen zu wechseln. Dies bietet maximale Flexibilität bei sich ändernden Netzwerkanforderungen, ohne Hardware-Änderungen vornehmen zu müssen.

Die Jumbo-Frame-Unterstützung bis 9.216 Byte reduziert die CPU-Last bei großen Datentransfers und verbessert die Effizienz in Storage- und Backup-Anwendungen. Dies ist besonders relevant für NAS-Systeme und Database-Server, die große Datenmengen übertragen.

Precision Time Protocol (PTP) nach IEEE 1588 ermöglicht hochpräzise Zeitsynchronisation im Nanosekunden-Bereich, was für Finanzhandelssysteme, Mess- und Regeltechnik oder Audio/Video-Anwendungen kritisch ist.

Ideal für diese Einsatzbereiche

• Moderne Rechenzentren und Cloud-Infrastrukturen: Der Switching-Durchsatz von 6,4 Tbit/s und die niedrigen Latenzen von 480 ns machen den Switch ideal für virtualisierte Umgebungen und Container-Orchestrierung, wo hohe Bandbreite und minimale Verzögerungen kritisch sind.
• Konvergierte Storage- und Datacenter-Netzwerke: Die FCoE-Unterstützung für bis zu 2.000 Sitzungen und RoCE-Fähigkeiten ermöglichen die Konvergenz von Storage-, Management- und Daten-Traffic über eine einheitliche Ethernet-Infrastruktur.
• High-Performance-Computing-Cluster: Die Kombination aus 25/100GbE-Ports, niedrigsten Latenzen und PTP-Zeitsynchronisation macht den Switch zur idealen Wahl für wissenschaftliche Computing-Anwendungen und Simulationen.
• Unternehmensnetze mit hohen Sicherheitsanforderungen: Die umfassenden ACL-Fähigkeiten (256 IPv4-Schnittstellen), 802.1x-Authentifizierung und Integration in RADIUS/TACACS+ qualifizieren den Switch für sicherheitskritische Umgebungen in Finanzwesen, Gesundheitswesen oder Behörden.
• Campus-Backbones und Aggregations-Ebenen: Mit 4.095 VLANs, 52 LAG-Gruppen und umfassenden Routing-Protokollen eignet sich der Switch als Aggregations-Switch in größeren Campus-Netzwerken oder als Core-Switch in kleineren Standorten.
