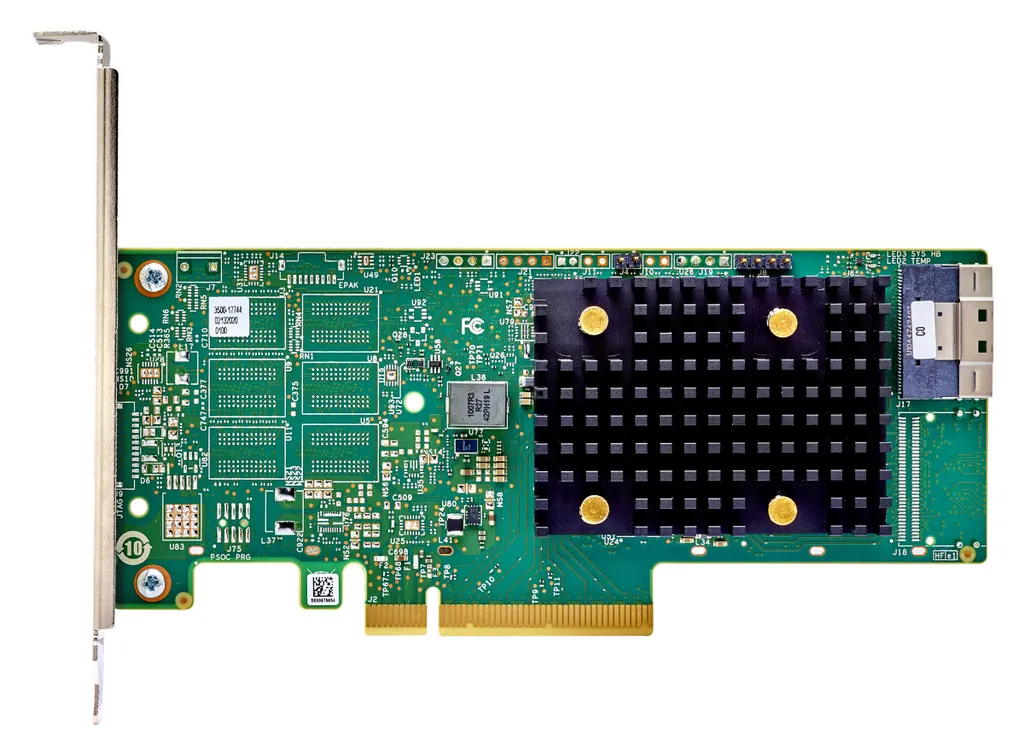

Lenovo ThinkSystem 440-8i | PCIe 4.0 SAS/SATA Controller | 8-Kanal

Professioneller SAS/SATA-Controller für Lenovo ThinkSystem Server

Der Lenovo ThinkSystem 440-8i ist ein spezialisierter Speicher-Controller, der für den Einsatz in Lenovo ThinkSystem Servern entwickelt wurde. Diese PCIe 4.0 x8 Erweiterungskarte erweitert Server um acht zusätzliche SAS 12Gb/s und SATA 6Gb/s Anschlüsse und richtet sich primär an Systemintegratoren und IT-Administratoren, die in Unternehmensumgebungen die Speicheranbindung ihrer Server ausbauen möchten. Mit seinem Broadcom SAS3816 Prozessor und der Unterstützung für bis zu acht Festplatten oder SSDs positioniert sich der Controller als kosteneffiziente Lösung für erweiterte Storage-Anforderungen in Rechenzentren.

Technische Architektur und Prozessorleistung

Das Herzstück des ThinkSystem 440-8i bildet der Broadcom SAS3816 Prozessor, ein bewährter Chip aus Broadcoms SAS3000-Serie, der speziell für Storage-Controller-Anwendungen entwickelt wurde. Dieser Prozessor ermöglicht die simultane Verwaltung von bis zu acht Speichergeräten über acht separate Kanäle, wodurch eine optimale Parallelisierung der Datenströme gewährleistet wird. Die Architektur unterstützt sowohl moderne SAS-Festplatten und SSDs mit 12Gb/s als auch kostengünstigere SATA-Laufwerke mit 6Gb/s Übertragungsrate.

Die PCIe 4.0 x8 Anbindung stellt dabei einen entscheidenden Vorteil dar: Mit einer theoretischen Bandbreite von bis zu 16 GB/s bietet diese Schnittstelle ausreichend Durchsatz, um alle acht angeschlossenen Speichergeräte gleichzeitig mit maximaler Geschwindigkeit zu betreiben. Selbst bei acht parallel arbeitenden 12Gb/s SAS-SSDs entsteht kein Flaschenhals durch die Host-Schnittstelle. Diese Auslegung macht den Controller besonders interessant für Anwendungen wie Datenbank-Server, Virtualisierungsumgebungen oder File-Server, wo hohe IOPS-Werte und konsistente Latenzzeiten kritisch sind.

Die Low-Profile-Bauweise ermöglicht dabei den Einsatz in kompakteren Server-Gehäusen wie 1U-Rack-Servern, wo der verfügbare Platz für Erweiterungskarten stark begrenzt ist. Trotz der kompakten Abmessungen arbeitet der Controller vollständig passiv gekühlt, was die Geräuschentwicklung minimiert und die Ausfallwahrscheinlichkeit reduziert, da keine beweglichen Teile wie Lüfter verbaut sind.

Speicher-Controller-Features und RAID-Funktionalität

Der ThinkSystem 440-8i fungiert primär als Host-Bus-Adapter (HBA) und bietet JBOD-Support, wodurch jedes angeschlossene Laufwerk individuell vom Betriebssystem erkannt wird. Diese Konfiguration eignet sich besonders für Software-definierte Storage-Lösungen oder wenn das RAID-Management über die Server-Software erfolgen soll. JBOD-Modus ermöglicht maximale Flexibilität bei der Speicherkonfiguration und ist die bevorzugte Wahl für moderne Hypervisor-Umgebungen wie VMware vSphere oder Microsoft Hyper-V.

Ein wichtiges Sicherheitsfeature ist die integrierte Unterstützung für Self-Encrypting Drives (SED). Diese Technologie ermöglicht es, dass SAS- und SATA-SSDs ihre Daten hardwarebasiert verschlüsseln, ohne die Performance zu beeinträchtigen. Die Verschlüsselung erfolgt transparent und kann über zentrale Key-Management-Systeme verwaltet werden – ein entscheidender Vorteil für Compliance-Anforderungen in Branchen wie Finanzwesen oder Gesundheitswesen.

Die S.M.A.R.T.-Unterstützung (Self-Monitoring, Analysis and Reporting Technology) ermöglicht die proaktive Überwachung der Laufwerksgesundheit. Parameter wie Betriebsstunden, Schreib-/Lesezyklen oder Temperaturwerte werden kontinuierlich erfasst und können über Server-Management-Software ausgewertet werden. Dies ermöglicht präventive Wartung und reduziert das Risiko unerwarteter Ausfälle.

Die DDF-Unterstützung (Disk Data Format) gewährleistet Kompatibilität zu anderen Storage-Controllern und ermöglicht die Migration von Laufwerksgruppen zwischen verschiedenen Systemen, ohne Datenverlust zu riskieren. Dies ist besonders wertvoll in heterogenen Server-Umgebungen oder bei Hardware-Upgrades.

Anschlusstechnik und Verkabelung

Der Controller verfügt über zwei interne Slim SAS (SFF-8654) Anschlüsse, die jeweils vier Lanes unterstützen und somit insgesamt acht Speichergeräte anschließen können. Die SFF-8654 Steckverbinder sind eine moderne, platzsparende Alternative zu den größeren SFF-8643 Steckern und eignen sich besonders für dichte Server-Konfigurationen. Jeder Anschluss kann über entsprechende Aufsplitkabel vier SATA- oder SAS-Laufwerke versorgen.

Die Verkabelung erfolgt typischerweise über SFF-8654 zu vier SATA/SAS Aufsplitkabel, die eine direkte Verbindung zu 2,5-Zoll Laufwerken in Server-Einschüben ermöglichen. Diese Konfiguration ist Standard in modernen Rack-Servern und ermöglicht Hot-Swap-Funktionalität, wenn die Laufwerksschächte entsprechend ausgelegt sind. Die 12Gb/s SAS-Schnittstelle ist dabei rückwärtskompatibel zu 6Gb/s und 3Gb/s SAS-Geräten sowie zu SATA-Laufwerken aller Generationen.

Besonders hervorzuheben ist, dass der Controller vollständig im Server-Innenraum arbeitet und keine externen Anschlüsse bietet. Dies macht ihn zur idealen Lösung für interne Storage-Erweiterungen, während externe Storage-Arrays weiterhin über dedizierte SAS-Expander oder Fibre Channel Verbindungen angebunden werden sollten.

Kompatibilität und Systemintegration

Die umfangreiche Kompatibilitätsliste des ThinkSystem 440-8i umfasst nahezu alle aktuellen Lenovo Server-Modellreihen. Von kompakten 1U-Servern wie dem SR250 über 2U-Systeme wie SR530, SR550 und SR650 V2 bis hin zu High-End 4U-Servern wie dem SR950 – der Controller integriert sich nahtlos in die ThinkSystem Architektur. Besonders interessant ist die Kompatibilität zu den ThinkAgile HCI-Appliances, wo zusätzliche Storage-Kapazität häufig für Hypervisor-Umgebungen benötigt wird.

Die Zertifizierung nach FCC CFR47 Part 15 B Class B sowie verschiedenen internationalen EMV-Standards gewährleistet störungsfreien Betrieb auch in elektromagnetisch anspruchsvollen Umgebungen. Die WEEE- und RoHS-Konformität dokumentiert die Umweltverträglichkeit und rechtliche Compliance für den europäischen Markt. Diese Zertifizierungen sind besonders wichtig für Unternehmen, die strengen Compliance-Richtlinien unterliegen.

Die Integration erfolgt über Standard-PCIe 4.0 x8 Slots, die in praktisch allen modernen Server-Systemen verfügbar sind. Der Controller benötigt keine zusätzliche Stromversorgung und wird vollständig über den PCIe-Slot mit Energie versorgt. Dies vereinfacht die Installation und reduziert die Verkabelung im Server-Gehäuse. Die automatische Erkennung durch gängige Server-Betriebssysteme wie Windows Server, verschiedene Linux-Distributionen und VMware ESXi erfolgt über mitgelieferte Treiber.

Betriebsumgebung und Zuverlässigkeit

Der ThinkSystem 440-8i ist für den kontinuierlichen Betrieb in typischen Server-Umgebungen ausgelegt. Der Betriebstemperaturbereich von 10°C bis 55°C deckt Standard-Rechenzentrumsumgebungen vollständig ab und bietet ausreichend Puffer für temporäre Temperaturschwankungen. Die zulässige Luftfeuchtigkeit von 20% bis 80% (nicht kondensierend) entspricht ebenfalls den üblichen Datacenter-Spezifikationen und gewährleistet zuverlässigen Betrieb auch in weniger optimal klimatisierten Umgebungen.

Die passive Kühlung trägt erheblich zur Systemzuverlässigkeit bei, da Lüfter häufig die störanfälligsten Komponenten in Storage-Controllern darstellen. Die geringe Wärmeentwicklung des Broadcom SAS3816 Prozessors macht aktive Kühlung überflüssig und reduziert gleichzeitig den Energieverbrauch. Dies ist besonders vorteilhaft in dicht gepackten Server-Umgebungen, wo jede Wärmequelle die Gesamtkühlungsanforderungen beeinflusst.

Die einjährige Herstellergarantie entspricht Standard-Warranty-Bedingungen für Server-Komponenten und kann typischerweise über Lenovo Service-Partner auf bis zu fünf Jahre erweitert werden. Für geschäftskritische Anwendungen stehen zusätzlich 24/7 Support-Optionen und Vor-Ort-Service zur Verfügung. Die MTBF-Werte (Mean Time Between Failures) von Storage-Controllern liegen typischerweise bei mehreren hunderttausend Stunden, was bei kontinuierlichem Betrieb einer Lebensdauer von mehreren Jahrzehnten entspricht.

Ideal für diese Einsatzbereiche

• Erweiterte Storage-Anbindung in ThinkSystem Servern: Der Controller eignet sich perfekt zur Erweiterung der internen Speicherkapazität, wenn die onboard SATA/SAS-Anschlüsse nicht ausreichen. Mit acht zusätzlichen Ports lassen sich umfangreiche Storage-Arrays direkt im Server realisieren.
• Virtualisierungs-Umgebungen: JBOD-Modus und hohe IOPS-Performance machen den Controller ideal für Hypervisor-Installationen, wo lokaler Storage für VM-Datastores, vMotion oder Backup-Repositorys benötigt wird. Die gleichzeitige Unterstützung von SAS-SSDs für Performance und SATA-HDDs für Kapazität ermöglicht Tiered-Storage-Konzepte.
• Database-Server mit hohen I/O-Anforderungen: Die Parallelverarbeitung über acht Kanäle und 12Gb/s Durchsatz pro Port bietet ausreichend Performance für anspruchsvolle Datenbank-Workloads. SED-Unterstützung gewährleistet dabei Datensicherheit ohne Performance-Einbußen.
• File-Server und NAS-Erweiterungen: Für File-Server-Anwendungen bietet der Controller die Möglichkeit, kostengünstige SATA-Laufwerke für große Speichervolumen mit schnellen SAS-SSDs für Metadaten oder häufig abgerufene Dateien zu kombinieren.
• Backup-Storage und Archivierung: Die Kombination aus hoher Portdichte und Unterstützung verschiedener Laufwerkstypen macht den Controller ideal für deduplizierte Backup-Systeme oder Langzeit-Archivierung, wo sowohl Performance als auch Kapazität wichtig sind.
