Lenovo ThinkSystem Broadcom 57504: Enterprise-Netzwerkkarte für hochperformante Server-Infrastrukturen

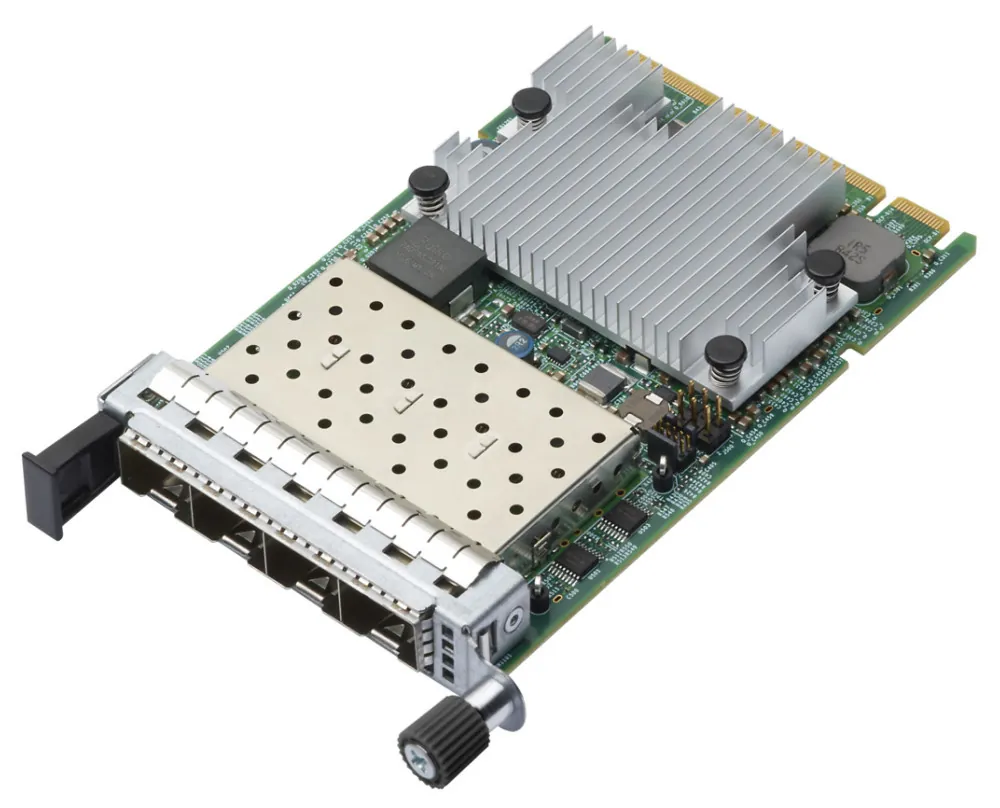

Die Lenovo ThinkSystem Broadcom 57504 10/25GbE SF (4XC7A80567) ist eine professionelle Netzwerkkarte im OCP 3.0-Formfaktor, die speziell für den Einsatz in Lenovo ThinkSystem-Servern entwickelt wurde. Mit vier SFP28-Ports unterstützt die Karte sowohl 10- als auch 25-Gigabit-Ethernet und richtet sich an Unternehmen, die ihre Server-Infrastruktur für moderne, datenintensive Workloads ausrüsten möchten. Basierend auf dem Broadcom BCM57504-Chip bietet sie umfassende Virtualisierungs- und Offloading-Funktionen, die besonders in virtualisierten Umgebungen und Cloud-Infrastrukturen ihre Stärken ausspielen.

Technische Architektur und Leistungsmerkmale der Broadcom 57504

Das Herzstück der Lenovo 4XC7A80567 bildet der Broadcom BCM57504-Prozessor, ein spezialisierter Network Interface Controller (NIC), der für Enterprise-Anwendungen optimiert wurde. Die Karte nutzt das Open Compute Project (OCP) 3.0-Mezzanine-Format und ist über PCIe 4.0 angebunden, was eine maximale Bandbreite von bis zu 100 Gbps bei vier gleichzeitig genutzten 25-GbE-Ports ermöglicht.

Besonders hervorzuheben sind die umfangreichen Hardware-Offloading-Funktionen, die die CPU-Last in Server-Umgebungen erheblich reduzieren. Die Karte unterstützt TCP Segmentation Offload (TSO), Large Receive Offload (LRO), Generic Receive Offload (GRO) und Receive Side Scaling (RSS). Diese Technologien sorgen dafür, dass Netzwerkoperationen direkt von der Karte abgearbeitet werden, ohne die Server-CPU zu belasten – ein entscheidender Vorteil in virtualisierten Umgebungen mit hohem Netzwerk-Durchsatz.

Die integrierte TruFlow-Technologie von Broadcom ermöglicht präzise Paketklassifizierung und -weiterleitung auf Hardware-Ebene. In Kombination mit den unterstützten Protokollen IPv4, IPv6, TCP/IP und UDP kann die Karte komplexe Netzwerk-Topologien effizient verwalten. Für zeitkritische Anwendungen ist die IEEE 1588-Unterstützung (CIP Sync) implementiert, die präzise Zeitsynchronisation in industriellen Netzwerken ermöglicht.

Ein weiteres Highlight ist die RDMA-Unterstützung (Remote Direct Memory Access) über RoCE v2 (RDMA over Converged Ethernet). Diese Technologie ermöglicht es Servern, direkt auf den Arbeitsspeicher anderer Server im Netzwerk zuzugreifen, ohne die CPU zu involvieren. Gerade für Storage-intensive Anwendungen wie Software-Defined Storage oder High-Performance Computing ist dies ein entscheidender Vorteil, da Latenzen minimiert und Durchsätze maximiert werden.

Virtualisierung und Cloud-Optimierung

Die Lenovo ThinkSystem Broadcom 57504 wurde speziell für moderne, virtualisierte Server-Umgebungen entwickelt. Die umfassende SR-IOV-Unterstützung (Single Root I/O Virtualization) ermöglicht es, die vier physischen Netzwerk-Ports auf bis zu mehrere hundert virtuelle Funktionen aufzuteilen. Jede virtuelle Maschine kann dabei direkten Hardware-Zugriff auf ihre zugewiesenen Netzwerk-Ressourcen erhalten, ohne dass der Hypervisor bei jedem Netzwerk-Paket eingreifen muss.

Die vSwitch Acceleration-Funktionen arbeiten nahtlos mit VMware vSphere, Microsoft Hyper-V und anderen führenden Virtualisierungsplattformen zusammen. NetQueue und VMQueue-Technologien sorgen für eine intelligente Verteilung der Netzwerk-Last auf mehrere CPU-Kerne, was besonders in Multi-Core-Server-Umgebungen zu einer deutlichen Leistungssteigerung führt. Die Unterstützung für VEB (Virtual Ethernet Bridging) und VEPA (Virtual Ethernet Port Aggregator) ermöglicht flexible Netzwerk-Topologien auch innerhalb virtualisierter Umgebungen.

Für moderne Container- und Cloud-Infrastrukturen ist die Unterstützung von Overlay-Netzwerk-Protokollen wie VXLAN, NVGRE und GRE besonders relevant. Diese Technologien ermöglichen es, komplexe Multi-Tenant-Netzwerke aufzubauen, bei denen verschiedene Anwendungen oder Kunden logisch voneinander getrennt sind, aber dieselbe physische Infrastruktur nutzen. Die Hardware-basierte Verarbeitung dieser Protokolle reduziert die CPU-Last erheblich im Vergleich zu software-basierten Lösungen.

Konnektivität und Flexibilität mit SFP28-Technologie

Die vier SFP28-Ports (Small Form-factor Pluggable) der Lenovo 4XC7A80567 bieten maximale Flexibilität bei der Netzwerk-Konfiguration. Jeder Port kann sowohl mit 10-GbE- als auch mit 25-GbE-Transceivern bestückt werden, je nach Anforderung der jeweiligen Netzwerk-Segment. Diese Flexibilität ist besonders wertvoll für Unternehmen, die schrittweise von 10-Gigabit- auf 25-Gigabit-Ethernet migrieren möchten, ohne ihre bestehende Infrastruktur komplett erneuern zu müssen.

Die SFP28-Schnittstellen unterstützen verschiedene Übertragungsmedien – von Glasfaser-Kabeln für lange Distanzen bis hin zu Direct Attach Copper (DAC)-Kabeln für kostengünstige Verbindungen innerhalb eines Rechenzentrums. Laut Hersteller erreicht die Karte eine maximale Datenübertragungsrate von 25 Gbps pro Port, was bei optimaler Konfiguration einen Gesamtdurchsatz von 100 Gbps ermöglicht.

Die Link Aggregation-Unterstützung nach IEEE 802.3ad (LACP) erlaubt es, mehrere Ports zu einem logischen Verbund zu bündeln. Dadurch können nicht nur höhere Bandbreiten erreicht, sondern auch die Ausfallsicherheit erhöht werden. Falls ein Link ausfällt, übernehmen die verbleibenden Verbindungen automatisch den Traffic. Für Storage-Netzwerke ist zusätzlich die Jumbo-Frame-Unterstützung bis zu 9600 Bytes implementiert, die den Overhead bei großen Datenübertragungen reduziert.

Die integrierte Forward Error Correction (FEC) verbessert die Signalqualität bei höheren Datenraten und längeren Kabelstrecken. Dies ist besonders wichtig in großen Rechenzentren, wo Signalintegrität über größere Distanzen aufrechterhalten werden muss. Die automatische Erkennung und Konfiguration von Übertragungsparametern reduziert den Administrationsaufwand erheblich.

Quality of Service und Netzwerk-Management

Für Enterprise-Umgebungen bietet die Lenovo ThinkSystem Broadcom 57504 umfassende Quality of Service (QoS)-Funktionen. Die Unterstützung der IEEE 802.1-Standards (802.1Qbb für Priority-based Flow Control, 802.1Qaz für Enhanced Transmission Selection und 802.1Qau für Congestion Notification) ermöglicht eine präzise Priorisierung und Verwaltung des Netzwerk-Traffics.

Diese Standards sind besonders wichtig in konvergierten Netzwerken, wo Storage-, Computing- und Management-Traffic über dieselbe Infrastruktur abgewickelt wird. Die Priority-based Flow Control verhindert Paketverluste bei temporären Überlastungen, während Enhanced Transmission Selection sicherstellt, dass kritische Anwendungen immer die benötigte Bandbreite erhalten. Die Congestion Notification ermöglicht es der Netzwerk-Infrastruktur, proaktiv auf sich abzeichnende Überlastungen zu reagieren.

Für das Netzwerk-Management stehen erweiterte Monitoring- und Diagnosefunktionen zur Verfügung. Die Karte unterstützt SNMP-basierte Überwachung und kann detaillierte Statistiken über Throughput, Fehlerrate und Latenz bereitstellen. Diese Informationen sind für Netzwerk-Administratoren essentiell, um Performance-Bottlenecks zu identifizieren und die Netzwerk-Infrastruktur optimal zu dimensionieren.

Sicherheit und Compliance

Die Lenovo 4XC7A80567 implementiert verschiedene Sicherheitsfeatures, die für den Enterprise-Einsatz essentiell sind. Wake-on-LAN (WOL) ermöglicht es IT-Administratoren, Server remote zu aktivieren, was für Wartungsfenster und Patch-Management-Prozesse wichtig ist. Die Unterstützung für sichere Boot-Prozesse und Hardware-basierte Authentifizierung stellt sicher, dass nur autorisierte Firmware geladen wird.

In puncto Compliance erfüllt die Karte eine Vielzahl internationaler Standards. Die Zertifizierungen nach EN 55022:2010+AC:2011 Class B, FCC CFR47 Part 15 B und weiteren EMV-Standards stellen sicher, dass die Karte auch in sensiblen Umgebungen eingesetzt werden kann, ohne andere elektronische Geräte zu beeinträchtigen. Die cTUVus-, UL 60950-1- und CSA 22.2 No. 950-Zertifizierungen bestätigen die Einhaltung wichtiger Sicherheitsstandards.

Für den internationalen Einsatz sind zusätzlich Zertifizierungen für verschiedene Märkte vorhanden, darunter CNS-Standards für Taiwan, KN-Standards für Südkorea und VCCI-Standards für Japan. Dies macht die Karte zu einer globalen Lösung für multinationale Unternehmen.

Kompatibilität und ThinkSystem-Integration

Die Lenovo ThinkSystem Broadcom 57504 ist spezifisch für die Integration in aktuelle ThinkSystem-Server entwickelt worden. Laut Hersteller ist sie kompatibel mit den Modellen SR630 V3, SR635, SR645 V3, SR650 V3, SR655 V3, SR665 V3, SR675 V3, SR850 V3 und SR860 V3. Diese breite Kompatibilität ermöglicht es Unternehmen, ihre gesamte Server-Flotte mit einheitlichen Netzwerk-Komponenten auszustatten.

Das OCP 3.0-Mezzanine-Format ist ein wichtiger Vorteil, da es im Gegensatz zu herkömmlichen PCIe-Karten keinen wertvollen PCIe-Slot belegt. Stattdessen nutzt es dedizierte Mezzanine-Steckplätze, die zusätzlich zu den Standard-PCIe-Slots verfügbar sind. Dies maximiert die Erweiterungsmöglichkeiten der Server, da PCIe-Slots für andere kritische Komponenten wie Storage-Controller oder Accelerator-Karten freigehalten werden können.

Die Integration in Lenovos XClarity-Management-Ecosystem ermöglicht zentrale Überwachung und Konfiguration der Netzwerk-Komponenten. IT-Administratoren können Firmware-Updates, Konfigurationsänderungen und Performance-Monitoring zentral über die bestehenden Lenovo-Management-Tools durchführen. Dies reduziert den Administrationsaufwand und verbessert die Konsistenz der IT-Infrastruktur.

Betriebsbedingungen und Zuverlässigkeit

Mit kompakten Abmessungen von 7,6 cm × 11,5 cm fügt sich die Lenovo ThinkSystem Broadcom 57504 problemlos in die dichte Bauweise moderner Server ein. Die Karte ist für den Dauerbetrieb in Rechenzentren ausgelegt und unterstützt Betriebstemperaturen von 0°C bis 55°C bei einer relativen Luftfeuchtigkeit von 5% bis 90% (nicht kondensierend).

Diese Spezifikationen machen die Karte für den Einsatz in verschiedenen Umgebungen geeignet – von klimatisierten Rechenzentren bis hin zu weniger kontrollierten Umgebungen wie Edge-Computing-Standorten. Die robuste Konstruktion und die Verwendung industrietauglicher Komponenten gewährleisten eine hohe Verfügbarkeit, die für kritische Server-Anwendungen essentiell ist.

Lenovo gewährt auf die Karte eine einjährige Herstellergarantie, die standardmäßige Hardware-Defekte abdeckt. Für Unternehmen mit höheren Verfügbarkeitsanforderungen stehen erweiterte Service-Pakete zur Verfügung, die schnellere Ersatzlieferungen und erweiterte Supportleistungen umfassen können.

Ideal für diese Einsatzbereiche

• Virtualisierte Server-Umgebungen: Die umfassende SR-IOV-Unterstützung und Hardware-Offloading-Funktionen machen die Karte ideal für VMware vSphere-, Microsoft Hyper-V- oder KVM-basierte Infrastrukturen, wo mehrere virtuelle Maschinen gleichzeitig hohen Netzwerk-Durchsatz benötigen.
• Software-Defined Storage (SDS): Die RDMA-Unterstützung über RoCE v2 und die niedrigen Latenzen sind perfekt für Storage-Cluster wie Ceph, VMware vSAN oder Microsoft Storage Spaces Direct geeignet, wo Server-zu-Server-Kommunikation kritisch für die Performance ist.
• High-Performance Computing (HPC): Für wissenschaftliche Anwendungen und Simulationen, die auf parallele Verarbeitung angewiesen sind, bietet die Karte die notwendige Bandbreite und niedrige Latenzen für MPI-basierte (Message Passing Interface) Kommunikation zwischen Compute-Knoten.
• Container- und Kubernetes-Infrastrukturen: Die Unterstützung für Overlay-Netzwerk-Protokolle (VXLAN, NVGRE) und die Hardware-basierte Paketverarbeitung ermöglichen effiziente Container-Netzwerke in großen Kubernetes-Clustern oder Docker Swarm-Umgebungen.
• Database-Server mit hohem I/O: Für Datenbank-Workloads wie Microsoft SQL Server, Oracle Database oder PostgreSQL, die hohe Netzwerk-Bandbreite für Replikation, Backup oder Client-Verbindungen benötigen, bietet die Karte die erforderliche Performance ohne CPU-Overhead.
