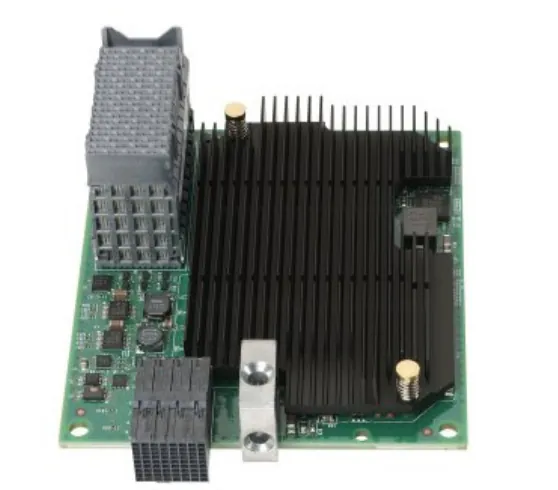

Lenovo ThinkSystem Emulex LPm16004B-L | 4-Port FC Adapter | 16Gb

Der LENOVO ThinkSystem Emulex LPm16004B-L Mezz ist ein spezialisierter 16Gb Fibre Channel Host Bus Adapter im Mezzanine-Formfaktor, der für Lenovos ThinkSystem Server-Plattformen entwickelt wurde. Mit vier dedizierten Fibre Channel-Ports und PCIe 3.0 x8-Anbindung richtet sich dieser Adapter an Rechenzentren und Unternehmen, die hochperformante Storage Area Networks (SAN) betreiben. Die Bauform als Mezzanine-Karte ermöglicht eine platzsparende Integration in kompatible Blade-Server, während der Emulex XE201-Controller für zuverlässige Datenübertragung und erweiterte Fibre Channel-Funktionen sorgt.

Fibre Channel-Architektur und Controller-Technologie

Das Herzstück des LPm16004B-L bildet der Emulex XE201-Prozessor, ein bewährter Controller für Enterprise-Storage-Umgebungen. Dieser spezialisierte Chip verarbeitet alle Fibre Channel-Protokolle und übernimmt die komplexe Aufgabe der Datenkapselung zwischen SCSI-Befehlen und Fibre Channel-Frames. Die vier integrierten 16Gb Fibre Channel-Ports arbeiten unabhängig voneinander und können gleichzeitig verschiedene Storage-Systeme ansprechen.

Der Adapter unterstützt sämtliche relevanten Fibre Channel-Standards: FC-AL (Fibre Channel Arbitrated Loop) für legacy Storage-Arrays, FC-AL-2 für erweiterte Loop-Funktionen, FC-IP für TCP/IP-Tunneling über Fibre Channel-Infrastrukturen und SCSI-FCP (SCSI Fibre Channel Protocol) als Standard-Protokoll für Block-Storage-Zugriffe. Diese umfassende Protokoll-Unterstützung macht den Adapter zu einer zukunftssicheren Investition, da er sowohl mit älteren SAN-Komponenten als auch modernen All-Flash-Arrays kommunizieren kann.

Die Vollduplex-Fähigkeit bedeutet, dass jeder Port gleichzeitig senden und empfangen kann, wodurch die theoretische Gesamtbandbreite bei optimaler Auslastung 64 Gb/s (4 × 16 Gb/s Vollduplex) erreicht. In der Praxis hängt die tatsächliche Performance von der SAN-Topologie, den verwendeten Switches und der Latenz der angeschlossenen Storage-Systeme ab.

PCIe-Anbindung und Mezzanine-Formfaktor

Die PCIe 3.0 x8-Schnittstelle bietet eine theoretische Bandbreite von 8 GB/s, was für die vier 16Gb Fibre Channel-Ports ausreichend dimensioniert ist. PCIe 3.0 liefert pro Lane 1 GB/s, sodass die acht Lanes genügend Durchsatz für alle Ports bereitstellen – selbst bei gleichzeitiger Volllast aller Fibre Channel-Verbindungen.

Der Mezzanine-Formfaktor ist eine serverspezifische Bauform, die direkt auf das Motherboard aufgesteckt wird, ohne einen herkömmlichen PCIe-Slot zu belegen. Diese Lösung spart wertvollen Bauraum in Blade-Servern und ermöglicht es Herstellern, mehr Konnektivität auf kleinstem Raum unterzubringen. Die kompakten Abmessungen von 10 × 8 cm und das geringe Gewicht von nur 13 Gramm unterstreichen die platzsparende Konzeption.

Die MSI-X-Unterstützung (Message Signaled Interrupts Extended) ermöglicht eine effiziente Interrupt-Behandlung bei hoher Last. Statt alle Interrupts über eine einzige Leitung zu verarbeiten, kann das System mehrere Interrupt-Vektoren nutzen und diese optimal auf die verfügbaren CPU-Kerne verteilen. Dies reduziert die Latenz und verbessert die Gesamt-Performance in transaktionsintensiven Umgebungen.

Enterprise-Storage und SAN-Integration

In modernen Rechenzentren bildet Fibre Channel das Rückgrat für kritische Anwendungen, die konsistente Performance und niedrige Latenz benötigen. Der LPm16004B-L ermöglicht es ThinkSystem-Servern, direkt auf hochperformante SAN-Systeme zuzugreifen, ohne den Umweg über Ethernet-basierte iSCSI-Verbindungen gehen zu müssen. Dies ist besonders relevant für Datenbankanwendungen, Virtualisierungsplattformen und transaktionskritische ERP-Systeme.

Die vier unabhängigen Ports erlauben verschiedene Redundanz- und Performance-Konzepte: Multipathing für Ausfallsicherheit, Load Balancing für optimale Bandbreitennutzung oder die Anbindung mehrerer Storage-Arrays für unterschiedliche Service-Level. Hypervisor-Umgebungen wie VMware vSphere oder Microsoft Hyper-V können diese Flexibilität nutzen, um Storage-Pools nach Performance-Anforderungen zu segmentieren.

Die Auto-Negotiation-Funktion erkennt automatisch die optimale Übertragungsgeschwindigkeit der angeschlossenen Switches und Storage-Systeme. Falls ein Port an einen 8Gb-Switch angeschlossen wird, handelt der Adapter automatisch die kompatible Geschwindigkeit aus, ohne manuelle Konfiguration. Dies vereinfacht die Integration in gemischte SAN-Umgebungen erheblich.

Kompatibilität und Systemintegration

Der Adapter wurde speziell für die ThinkSystem SN550 und SN850 Server-Plattformen entwickelt. Diese Blade-Server nutzen eigene Mezzanine-Konnektoren, die mechanisch und elektrisch nur mit den entsprechenden Adaptern kompatibel sind. Die enge Integration mit der ThinkSystem-Plattform ermöglicht erweiterte Management-Funktionen und Hardware-Monitoring über Lenovos XClarity-Software.

Das System-BIOS erkennt den Adapter automatisch und stellt die notwendigen Boot-from-SAN-Funktionen zur Verfügung. Dies ermöglicht diskless Server-Konfigurationen, bei denen das Betriebssystem direkt vom SAN gebootet wird. Für Virtualisierungsumgebungen bedeutet dies eine zentrale Storage-Verwaltung und vereinfachte Disaster-Recovery-Szenarien.

Die umfangreichen Zertifizierungen nach internationalen Standards (CISPR 22, FCC Part 15, EN 55024/55022) gewährleisten elektromagnetische Verträglichkeit in professionellen Rechenzentrumsumgebungen. Die UL- und IEC-Zertifizierungen bestätigen die elektrische Sicherheit, während die verschiedenen nationalen Standards (BSMI, VCCI, KN) den weltweiten Einsatz ermöglichen.

Performance und Skalierbarkeit

Mit einer aggregierten Bandbreite von bis zu 64 Gb/s (Vollduplex) eignet sich der Adapter für anspruchsvolle Storage-Workloads. Große Datenbank-Transaktionen, Video-Streaming-Anwendungen oder High-Performance Computing-Cluster können von der hohen Durchsatzrate profitieren. Die vier separaten Ports ermöglichen es außerdem, die Storage-Last auf mehrere Arrays zu verteilen und Hot Spots zu vermeiden.

Für latenzkrittische Anwendungen ist die dedizierte Fibre Channel-Infrastruktur oft überlegen gegenüber Ethernet-basierten Alternativen. Fibre Channel-Switches arbeiten mit Cut-Through-Switching und deterministischem Verhalten, was vorhersagbare Antwortzeiten ermöglicht. Dies ist besonders wichtig für Online Transaction Processing (OLTP) und Real-Time-Anwendungen.

Die Skalierbarkeit wird durch die Möglichkeit erweitert, mehrere Adapter in verschiedenen Mezzanine-Slots zu installieren (sofern das Chassis dies unterstützt). So lassen sich bei Bedarf acht oder mehr Fibre Channel-Ports pro Server realisieren, um auch die anspruchsvollsten Storage-Anforderungen zu erfüllen.

Management und Monitoring

Der Emulex-Controller bietet umfangreiche Management-Schnittstellen für die Integration in Enterprise-Management-Systeme. SNMP-basierte Überwachung ermöglicht die Einbindung in bestehende Network-Operations-Center und die proaktive Überwachung von Link-Status, Fehlerstatistiken und Performance-Metriken.

Lenovos XClarity-Management-Suite kann Hardware-Events des Adapters überwachen und bei Problemen automatisch Alerts generieren. Dies umfasst Link-Down-Events, CRC-Fehler oder Temperature-Warnings. Die Integration in die Server-Hardware ermöglicht auch erweiterte Diagnostik-Funktionen, die über Standard-HBA-Management hinausgehen.

Für die Storage-Administration bietet der Adapter Kompatibilität mit Standard-Tools wie Emulex OneCommand Manager oder herstellerspezifischen SAN-Management-Plattformen. Diese Tools ermöglichen Zoning-Konfiguration, Performance-Tuning und Firmware-Updates ohne Server-Downtime.

Ideal für diese Einsatzbereiche

• Hochperformante Datenbanksysteme: Oracle RAC, Microsoft SQL Server Always On und SAP HANA profitieren von der niedrigen Latenz und hohen Bandbreite für transaktionskritische Workloads.
• Server-Virtualisierung: VMware vSphere, Hyper-V und Citrix XenServer nutzen die vier Ports für Redundanz, Load Balancing und Storage vMotion ohne Performance-Einbußen.
• Backup und Disaster Recovery: Hochgeschwindigkeits-Backup-Systeme und Replikations-Software können die verfügbare Bandbreite für zeitkritische Sicherungsoperationen nutzen.
• High Performance Computing: HPC-Cluster mit shared Storage-Anforderungen profitieren von der deterministischen Fibre Channel-Performance für parallele I/O-Operationen.
• Media und Broadcasting: Video-Editing-Systeme und Broadcast-Server benötigen die konsistente Bandbreite für unkomprimierte 4K/8K-Video-Streams ohne Dropped Frames.
