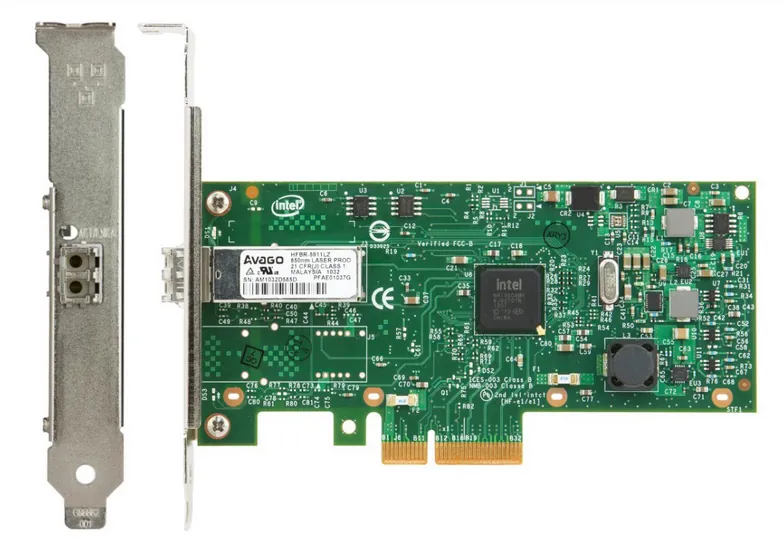

Lenovo ThinkSystem I350-F1 | 1Gb SFP Ethernet Adapter | PCIe x4

LENOVO ThinkSystem Intel I350-F1 PCIe Gigabit Ethernet Adapter für Unternehmensserver

Der LENOVO ThinkSystem Intel I350-F1 PCIe 1Gb 1-Port SFP Ethernet Adapter (7ZT7A00533) ist eine professionelle Server-Netzwerkkarte, die speziell für Lenovos ThinkSystem- und ThinkAgile-Serverserien entwickelt wurde. Der Low-Profile-Adapter nutzt Glasfaserkonnektivität über 1000Base-SX und basiert auf Intels bewährtem I350-Controller-Chip. Mit seinem kompakten PCIe 2.0 x4-Design und der umfassenden Kompatibilität mit über 30 verschiedenen Lenovo-Servermodellen richtet er sich an IT-Administratoren, die eine zuverlässige Glasfaser-Netzwerkanbindung für ihre Datacenter-Infrastruktur benötigen.

Technische Grundlagen und Controller-Architektur

Das Herzstück des Adapters bildet Intels I350-Controller, ein bewährter Gigabit-Ethernet-Chip, der seit Jahren in professionellen Server-Umgebungen eingesetzt wird. Der Controller verfügt über erweiterte Hardware-Features wie Intel I/OAT (I/O Acceleration Technology), VMDq (Virtual Machine Device Queues) und SR-IOV (Single Root I/O Virtualization), die speziell für virtualisierte Umgebungen entwickelt wurden.

Die VMDq-Technologie ermöglicht es dem Controller, eingehende Netzwerkpakete bereits auf Hardware-Ebene verschiedenen virtuellen Maschinen zuzuordnen, was die CPU-Last erheblich reduziert. In der Praxis bedeutet das: Ein Hypervisor wie VMware vSphere oder Microsoft Hyper-V muss weniger Rechenleistung für die Netzwerk-I/O-Verarbeitung aufwenden, wodurch mehr Ressourcen für die eigentlichen Workloads zur Verfügung stehen.

SR-IOV geht noch einen Schritt weiter und erlaubt es, den physischen Netzwerkadapter direkt von virtuellen Maschinen nutzen zu lassen, ohne den Umweg über den Hypervisor-Switch. Das reduziert Latenzen und erhöht den Durchsatz – besonders wichtig für latenzempfindliche Anwendungen wie Datenbanken oder Echtzeit-Kommunikation.

Der integrierte RSS (Receive Side Scaling) verteilt eingehende Netzwerkpakete automatisch auf mehrere CPU-Kerne, was bei Multi-Core-Servern für eine gleichmäßigere Last sorgt. TCP-/IP-Prüfsummen-Offload entlastet ebenfalls die Haupt-CPU, indem die Netzwerkkarte selbstständig Checksums berechnet und verifiziert.

Glasfaser-Konnektivität und Netzwerkstandards

Der Adapter nutzt 1000Base-SX über Multimode-Glasfaser mit LC-Duplex-Anschluss. 1000Base-SX ist ein IEEE 802.3z-Standard für Gigabit-Ethernet über Multimode-Glasfaser mit einer Wellenlänge von 850 Nanometern. Diese Technologie eignet sich besonders für Verbindungen innerhalb eines Rechenzentrums, typischerweise bis zu 550 Metern bei 50/125-µm-Multimode-Fasern oder bis zu 275 Metern bei 62,5/125-µm-Fasern.

Im Gegensatz zu kupferbasierten Ethernet-Verbindungen bietet Glasfaser mehrere entscheidende Vorteile für Server-Umgebungen: Vollständige Immunität gegen elektromagnetische Interferenzen (EMI), was in dichten Server-Racks mit vielen Stromkabeln und elektronischen Komponenten kritisch ist. Glasfaser überträgt auch keine elektrischen Signale, wodurch Erdschleifen und Spannungsunterschiede zwischen verschiedenen Gebäudeteilen kein Problem darstellen.

Der Adapter unterstützt Jumbo-Frames bis zu einer Größe von 9500 Bytes. Standard-Ethernet-Frames haben eine maximale Payload von 1500 Bytes, aber Jumbo-Frames können die Effizienz erheblich steigern, insbesondere bei großen Datenübertragungen wie Backup-Operationen oder Storage-Replikation. Weniger Frames bedeuten weniger Header-Overhead und reduzierte Interrupt-Belastung für die CPU.

Laut Hersteller ist der Adapter mit allen wichtigen IEEE-Standards zertifiziert: 802.3 (Ethernet), 802.3z (Gigabit-Ethernet), 802.1Q (VLAN-Tagging), 802.1p (Quality of Service), 802.3x (Flow Control), 802.3az (Energy Efficient Ethernet) und 802.1588-2008 (Precision Time Protocol).

Stromeffizienz und Power Management

Mit einer Leistungsaufnahme von nur 5,1 Watt im Betrieb positioniert sich der I350-F1 als energieeffiziente Lösung. Diese geringe Leistungsaufnahme ist besonders in dichten Server-Umgebungen relevant, wo sich auch kleine Einsparungen pro Port auf die Gesamtstromrechnung und Kühlanforderungen auswirken.

Der Adapter unterstützt IEEE 802.3az Energy Efficient Ethernet (EEE), auch bekannt als "Green Ethernet". Diese Technologie reduziert automatisch die Leistungsaufnahme während Perioden geringer Netzwerkaktivität. In der Praxis wechselt der Controller in einen Low-Power-Modus, wenn keine Daten übertragen werden, und kehrt innerhalb von Mikrosekunden zum Vollbetrieb zurück, sobald Pakete anstehen.

Die Unterstützung für Wake-on-LAN über das PXE-Feature ermöglicht es Administratoren, Server remote einzuschalten oder zu booten. Das ist besonders für Wartungsfenster oder automatisierte Deployment-Szenarien wertvoll, wo hunderte Server koordiniert hoch- und heruntergefahren werden müssen.

PCIe-Interface und Systemintegration

Der Adapter nutzt eine PCIe 2.0 x4-Schnittstelle, die eine theoretische Bandbreite von 2 GB/s bereitstellt – mehr als ausreichend für Gigabit-Ethernet mit seinen 125 MB/s. Das x4-Interface bietet außerdem Headroom für Protokoll-Overhead und die erweiterten Features wie SR-IOV oder VLAN-Processing, ohne zum Flaschenhals zu werden.

Das Low-Profile-Design macht den Adapter kompatibel mit 1HE-Servern und anderen platzbeschränkten Systemen. Lenovo liefert ein entsprechendes Low-Profile-Slotblech mit, sodass der Adapter sowohl in Standard- als auch in Low-Profile-Slots montiert werden kann. Die Abmessungen von 13,5 cm Tiefe, 6,9 cm Höhe und 1,7 cm Breite entsprechen genau den Anforderungen für Low-Profile-Karten.

MSI-X (Message Signaled Interrupts Extended) ermöglicht es der Karte, bis zu 2048 verschiedene Interrupt-Vektoren zu nutzen. Das ist besonders in Multi-Core-Systemen vorteilhaft, wo verschiedene Prozessorkerne dedicated Interrupts für verschiedene Queues erhalten können, was die Performance und Latenz optimiert.

Virtualisierung und Cloud-Integration

Für moderne Rechenzentren ist Virtualisierung ein Kernthema, und der I350-F1 wurde explizit dafür entwickelt. VMDq erstellt separate Hardware-Queues für bis zu acht verschiedene virtuelle Maschinen. Jede VM erhält quasi ihren eigenen dedizierten Netzwerkpfad, was die Performance isoliert und verhindert, dass eine VM mit hohem Netzwerk-Traffic andere beeinträchtigt.

SR-IOV geht noch weiter und ermöglicht es, den physischen Adapter in bis zu 63 virtuelle Funktionen (Virtual Functions, VF) aufzuteilen. Jede VF kann direkt einer VM zugeordnet werden, wodurch der Hypervisor-Overhead umgangen wird. Das ist besonders für Performance-kritische Anwendungen relevant, die niedrige Latenzen und hohe Paket-Raten benötigen.

VEPA (Virtual Ethernet Port Aggregator) Unterstützung bedeutet, dass der Adapter mit modernen Fabric-Architekturen wie Cisco's Unified Fabric oder HP's FlexFabric kompatibel ist. VEPA erlaubt es, VM-zu-VM-Kommunikation über den upstream Switch zu routen, was bessere Monitoring- und Policy-Durchsetzung ermöglicht.

Die Intel QuickData Technology nutzt spezielle DMA-Engines für beschleunigten Speicher-zu-Speicher-Transfer. In virtualisierten Umgebungen kann das Live-Migration von VMs zwischen Hosts erheblich beschleunigen, da die Übertragung des VM-Speichers effizienter abläuft.

Kompatibilität und Deployment

Laut Hersteller ist der Adapter für eine umfassende Liste von Lenovo-Systemen zertifiziert, darunter die komplette ThinkSystem-Server-Linie von SR250 (1U-Einsteiger) bis SR950 (8-Socket-High-End), sowie die gesamte ThinkAgile-Familie für hyperkonvergente Infrastrukturen. Diese spezifische Kompatibilität bedeutet, dass Lenovo den Adapter in ihren Systemen getestet hat und Support für die Kombination anbietet.

Besonders relevant ist die Kompatibilität mit ThinkAgile VX-Systemen, die auf VMware vSAN basieren, und ThinkAgile MX-Systemen für Microsoft Storage Spaces Direct. In diesen hyperkonvergenten Infrastrukturen ist Netzwerk-Performance kritisch, da sowohl Storage-Replikation als auch VM-Traffic über dieselben Verbindungen laufen.

Die Zertifizierung für ThinkAgile VX7575 und VX5575 Integrated Systems ist besonders bemerkenswert, da diese Systeme bis zu vier Nodes in einem 2HE-Gehäuse unterbringen. Hier ist platzsparende, zuverlässige Netzwerkkonnektivität essentiell für die dichte Virtualisierung, die diese Systeme ermöglichen.

Für Storage-intensive Workloads unterstützt der Adapter die ThinkSystem SD530-Server, die speziell für softwaredefinierte Storage-Lösungen entwickelt wurden. Die Glasfaser-Konnektivität bietet hier Vorteile bei der Anbindung an Storage-Fabrics oder bei der Replikation zwischen geografisch getrennten Standorten.

Management und Monitoring

Der I350-Controller bietet umfassende Management-Funktionen über Standard-Protokolle. SNMP-Unterstützung ermöglicht die Integration in Network Management Systems wie SolarWinds, PRTG oder Nagios. Administratoren können Port-Status, Übertragungsraten, Fehlerstatistiken und Power-Status remote abfragen.

Die IEEE 1588-2008 Precision Time Protocol (PTP) Unterstützung ist für Anwendungen relevant, die präzise Zeitsynchronisation benötigen. In Finanzhandelssystemen oder Telekommunikationsinfrastrukturen kann PTP Zeitabweichungen im Sub-Mikrosekunden-Bereich gewährleisten, was bei Standard-NTP unmöglich wäre.

Flow Control gemäß IEEE 802.3x verhindert Paketverluste, wenn der empfangende Server temporär überlastet ist. Der Adapter kann Pause-Frames senden, um den Sender zu veranlassen, die Übertragung kurz zu unterbrechen. Das ist besonders wichtig für Storage-Traffic oder große Datenübertragungen, wo Paketverluste zu Timeouts und Leistungseinbußen führen würden.

Quality of Service (QoS) über IEEE 802.1p ermöglicht die Priorisierung verschiedener Traffic-Typen. Management-Traffic, Storage-Replikation und VM-Migration können unterschiedliche Prioritäten erhalten, was in einem gemeinsam genutzten Netzwerk für vorhersagbare Performance sorgt.

Betriebsumgebung und Zuverlässigkeit

Mit einem Betriebstemperaturbereich von 0 bis 55 Grad Celsius ist der Adapter für Standard-Rechenzentrumsumgebungen ausgelegt. Die Spezifikation deckt sowohl klimatisierte Datacenter als auch Edge-Deployments ab, wo die Umgebungstemperatur weniger streng kontrolliert wird.

Die zulässige Luftfeuchtigkeit von 5 bis 85 Prozent (nicht-kondensierend) berücksichtigt verschiedene geografische und klimatische Bedingungen. Condensation ist der Hauptfeind elektronischer Komponenten, da sie Korrosion und Kurzschlüsse verursachen kann. Die "nicht-kondensierend"-Spezifikation bedeutet, dass auch bei der maximalen Luftfeuchtigkeit keine Wassertropfen auf den Komponenten entstehen dürfen.

Laut Hersteller bietet Lenovo eine einjährige Garantie auf den Adapter. Für Unternehmen, die erweiterte Supportoptionen benötigen, ist der Adapter in Lenovos Premier Support-Programme integrierbar, die 24/7-Support und erweiterte Garantien bieten können.

Die geringe Leistungsaufnahme von 5,1 Watt trägt zur Zuverlässigkeit bei, da weniger Wärmeentwicklung die Lebensdauer elektronischer Komponenten verlängert. In dichten Server-Racks, wo Dutzende von Adaptern installiert sind, summiert sich auch dieser Aspekt.

Ideal für diese Einsatzbereiche

• Hyperkonvergente Infrastrukturen (HCI): Der Adapter eignet sich optimal für VMware vSAN, Microsoft Storage Spaces Direct oder Nutanix-basierte Systeme, wo Storage- und Compute-Traffic über dasselbe Netzwerk läuft. Die VMDq- und SR-IOV-Features gewährleisten dabei Performance-Isolation zwischen verschiedenen VMs.
• Virtualisierte Rechenzentren: Mit seiner umfassenden Virtualisierungs-Unterstützung ist der Adapter ideal für VMware vSphere-, Microsoft Hyper-V- oder KVM-Umgebungen. Die Hardware-Beschleunigung für VM-Networking reduziert die CPU-Last auf den Hypervisor-Hosts erheblich.
• Storage-Netzwerke: Die Glasfaser-Konnektivität und Jumbo-Frame-Unterstützung machen den Adapter geeignet für NFS-, iSCSI- oder SMB-Storage-Traffic. Die niedrigen Latenzen durch Hardware-Offloading sind besonders für datenbank-intensive Anwendungen vorteilhaft.
• Edge-Computing und Branch-Offices: Die kompakte Low-Profile-Bauform und der erweiterte Temperaturbereich eignen sich für Edge-Deployments, wo platzsparende 1HE-Server in weniger kontrollierten Umgebungen betrieben werden.
• Cloud-Provider und Service Provider: Die Unterstützung für SR-IOV und VEPA macht den Adapter ideal für Multi-Tenant-Umgebungen, wo verschiedene Kunden Performance-Isolation benötigen. PTP-Unterstützung ist für Telekom-Anwendungen relevant.
