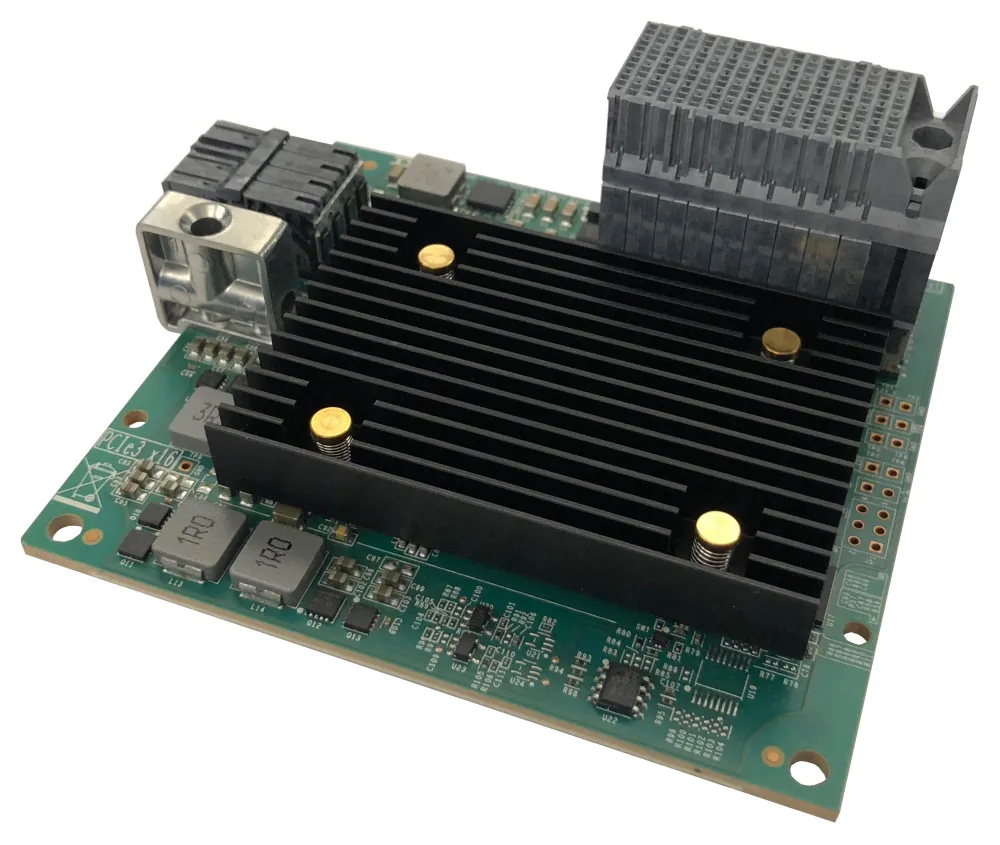

Lenovo ThinkSystem QL45262 | 50Gb 2-Port Ethernet | PCIe 3.0

High-Performance Netzwerkadapter für moderne Rechenzentren

Der Lenovo ThinkSystem QLogic QL45262 Flex ist ein professioneller 50-Gigabit-Ethernet-Adapter, der speziell für die ThinkSystem-Server SN550 und SN850 entwickelt wurde. Mit seiner Dual-Port-Architektur und umfassenden Protokollunterstützung für iSCSI, FCoE und RoCE adressiert er die anspruchsvollsten Netzwerkanforderungen moderner Rechenzentren. Besonders hervorzuheben ist die Kombination aus hoher Durchsatzleistung von bis zu 60 Millionen Paketen pro Sekunde und der Unterstützung für konvergierte Netzwerkinfrastrukturen, die Storage- und Datenverkehr über eine einzige Verbindung abwickeln können.

Leistung und Hardware-Architektur

Das Herzstück des QL45262 bildet der Cavium FastLinQ 45000 Prozessor, der als spezialisierter Netzwerk-Controller fungiert. Dieser Chip ist darauf optimiert, die hohen Datenmengen moderner 50-Gigabit-Verbindungen effizient zu verarbeiten, ohne dabei die CPU-Ressourcen des Host-Systems übermäßig zu beanspruchen. Die Implementierung als PCIe 3.0 x16-Karte stellt sicher, dass ausreichend Bandbreite für die Vollduplex-Übertragung von bis zu 100 Gbps (2x 50 Gbps) zur Verfügung steht.

Die Architektur unterstützt erweiterte Offload-Funktionen wie TCP Segmentation Offload (TSO), Large Receive Offload (LRO) und Generic Segmentation Offload (GSO). Diese Technologien verlagern rechenintensive Netzwerkoperationen von der Host-CPU auf den dedizierten Netzwerkprozessor, was die Gesamtperformance des Systems spürbar verbessert. Besonders in virtualisierten Umgebungen macht sich dieser Vorteil bemerkbar, da mehr CPU-Ressourcen für die eigentlichen Workloads verfügbar bleiben.

Mit einer maximalen Paketverarbeitungsrate von 60 Millionen Paketen pro Sekunde eignet sich der Adapter hervorragend für latenzkrische Anwendungen. Die Unterstützung von Jumbo Frames bis zu 9.600 Bytes reduziert den Protokoll-Overhead bei großen Datenübertragungen und optimiert die Effizienz bei Storage-intensiven Workloads wie Datenbankoperationen oder Backup-Prozessen.

Netzwerkprotokolle und Konvergenz

Ein besonderer Stärke des QL45262 liegt in seiner umfassenden Protokollunterstützung, die moderne konvergierte Netzwerkinfrastrukturen ermöglicht. Die gleichzeitige Unterstützung von Ethernet, iSCSI und Fibre Channel over Ethernet (FCoE) erlaubt es, unterschiedliche Datenströme über eine einzige physische Verbindung zu transportieren. Dies reduziert nicht nur die Kabelkomplexität im Rechenzentrum, sondern senkt auch die Gesamtbetriebskosten erheblich.

Die integrierte iSCSI-Unterstützung mit iSER (iSCSI Extensions for RDMA) ermöglicht hochperformante Storage-Verbindungen zu SAN-Systemen. Durch die RDMA-Implementierung werden Daten direkt zwischen den Speicherbereichen verschiedener Systeme übertragen, ohne dass die CPU involviert werden muss. Dies reduziert die Latenz auf unter 10 Mikrosekunden und ermöglicht Storage-Performance, die traditionell nur mit Fibre Channel erreichbar war.

Die Unterstützung für RoCE v2 (RDMA over Converged Ethernet) und iWARP stellt sicher, dass auch High-Performance Computing (HPC) Workloads von der niedrigen Latenz und hohen Bandbreite profitieren können. Besonders für Anwendungen wie In-Memory-Datenbanken, verteilte Analytics-Plattformen oder Machine-Learning-Cluster ist diese Funktion von entscheidender Bedeutung.

Virtualisierung und Cloud-Readiness

Moderne Rechenzentren setzen zunehmend auf virtualisierte Infrastrukturen, und der QL45262 ist vollständig auf diese Anforderungen ausgelegt. Die Unterstützung für SR-IOV (Single Root I/O Virtualization) ermöglicht es, die physischen Netzwerkports direkt an virtuelle Maschinen durchzureichen, ohne dass der Hypervisor als Performance-Flaschenhals fungiert. Dies ist besonders wichtig für I/O-intensive Workloads wie Datenbanken oder Storage-Controller in virtualisierten Umgebungen.

Die Integration von Microsoft VMQ (Virtual Machine Queue) und VMware NetQueue optimiert die Netzwerkperformance in den jeweiligen Virtualisierungsplattformen. Diese Technologien stellen sicher, dass Netzwerkpakete direkt an die entsprechende virtuelle Maschine weitergeleitet werden, ohne unnötige Kontextwechsel im Hypervisor zu verursachen.

NPAR (Network Partitioning) erlaubt die logische Aufteilung der physischen Ports in mehrere virtuelle Funktionen. Dies ist besonders wertvoll in Multi-Tenant-Umgebungen, wo verschiedene Abteilungen oder Kunden unterschiedliche Netzwerksegmente benötigen, aber trotzdem von der hohen Performance profitieren sollen.

Data Center Bridging und Quality of Service

Der Adapter implementiert umfassende Data Center Bridging (DCB) Funktionen nach IEEE 802.1-Standards, die für konvergierte Netzwerkinfrastrukturen unerlässlich sind. Die Unterstützung für Priority Flow Control (IEEE 802.1Qbb) verhindert Paketverluste bei Storage-Traffic, während Enhanced Transmission Selection (IEEE 802.1Qaz) eine faire Bandbreitenverteilung zwischen verschiedenen Verkehrsklassen gewährleistet.

DCBX (Data Center Bridging Exchange Protocol) ermöglicht die automatische Konfiguration von QoS-Parametern zwischen Switch und Netzwerkadapter. Dies reduziert den Konfigurationsaufwand erheblich und minimiert Fehlkonfigurationen, die zu Performance-Problemen führen könnten.

Die implementierte Congestion Management basiert auf IP-Prioritäten und DSCP-Markierungen und nutzt WRED (Weighted Random Early Detection) Algorithmen zur proaktiven Stauvermeidung. Dies ist besonders wichtig in gemischten Umgebungen, wo latenzsensibler Storage-Traffic mit Bulk-Datenübertragungen konkurriert.

Enterprise-Features und Sicherheit

Für Unternehmensumgebungen bietet der QL45262 wichtige Management- und Sicherheitsfeatures. Die PXE-Unterstützung ermöglicht das Booten von Servern über das Netzwerk, was für automatisierte Deployment-Szenarien und Thin-Client-Implementierungen essentiell ist. Wake-on-LAN (WOL) erlaubt die Remote-Aktivierung von Systemen für Wartungsfenster oder Backup-Operationen.

Die Unterstützung für IEEE 1588 (Precision Time Protocol) in beiden Versionen (2002 und 2008) gewährleistet eine präzise Zeitsynchronisation im gesamten Netzwerk. Dies ist kritisch für Anwendungen wie Finanztransaktionen, Industrieautomatisierung oder wissenschaftliche Messungen, wo Mikrosekundengenauigkeit erforderlich ist.

VLAN-Tagging nach IEEE 802.1Q ermöglicht die logische Segmentierung des Netzwerks für verbesserte Sicherheit und Verwaltung. Link Aggregation (LACP) nach IEEE 802.3ad bietet sowohl Redundanz als auch erhöhte Bandbreite durch die Bündelung mehrerer physischer Verbindungen.

Installation und Kompatibilität

Der Netzwerkadapter ist ausschließlich für die Lenovo ThinkSystem Server der Modelle SN550 und SN850 konzipiert und zertifiziert. Diese speziellen Blade-Server nutzen ein proprietäres Flex-Connector-System, das eine optimale Integration und Performance gewährleistet. Die kompakten Abmessungen von 10 x 8 Zentimetern und das geringe Gewicht von nur 13 Gramm machen den Adapter ideal für die dichten Blade-Umgebungen.

Die PCIe 3.0 x16 Schnittstelle stellt sicher, dass die volle Bandbreite der beiden 50-Gigabit-Ports ausgeschöpft werden kann. Während PCIe 3.0 x16 theoretisch 128 Gbps unterstützt, ist dies mehr als ausreichend für die 100 Gbps Vollduplex-Performance (2 x 50 Gbps) des Adapters, einschließlich des Overheads für Protokoll-Verarbeitung und Management-Traffic.

Die Unterstützung für DPDK (Data Plane Development Kit) ermöglicht die Implementierung hochperformanter, nutzerbasierter Netzwerkanwendungen. Dies ist besonders relevant für Software-Defined Networking (SDN) Implementierungen, virtuelle Netzwerkfunktionen (VNF) oder spezialisierte Packet-Processing-Anwendungen.

Ideal für diese Einsatzbereiche

• Hochperformante Virtualisierungsplattformen: Die SR-IOV-Unterstützung und optimierten VMware/Microsoft-Integrationen machen den Adapter ideal für dense virtualisierte Umgebungen, wo maximale I/O-Performance bei minimaler CPU-Belastung erforderlich ist.
• Konvergierte Storage-Infrastrukturen: Durch die gleichzeitige Unterstützung von iSCSI, FCoE und Standard-Ethernet können Storage- und Datenverkehr über eine einzige Netzwerkinfrastruktur abgewickelt werden, was Kosten und Komplexität reduziert.
• High-Performance Computing (HPC) Cluster: Die RDMA-Fähigkeiten (RoCE v2, iWARP) mit Latenzzeiten unter 10 Mikrosekunden ermöglichen die effiziente Vernetzung von Compute-Nodes für parallele Berechnungen und verteilte Anwendungen.
• Software-Defined Infrastructure: DPDK-Unterstützung und erweiterte Virtualisierungs-Features machen den Adapter zur idealen Basis für SDN-Controller, virtuelle Firewalls oder Load Balancer in modernen Software-Defined Data Centers.
• Latenzkrische Finanzanwendungen: IEEE 1588 Precision Time Protocol und ultraniedriger Latenz-RDMA ermöglichen Hochfrequenzhandel und andere zeitkritische Finanztransaktionen mit Mikrosekundengenauigkeit.
