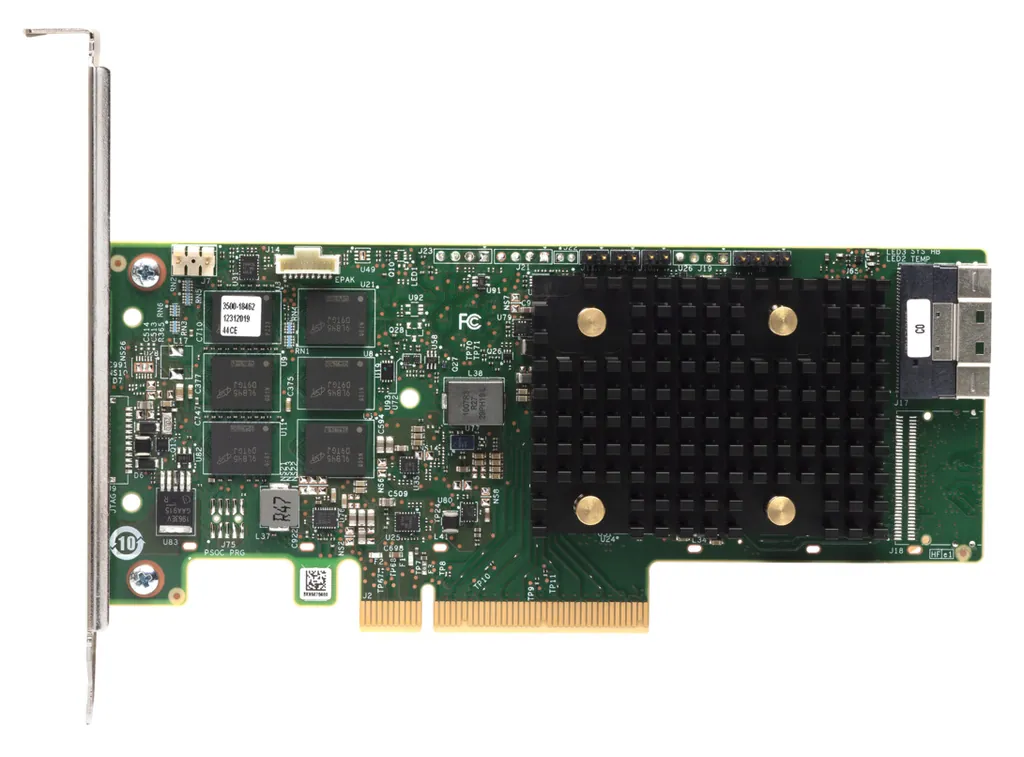

Lenovo ThinkSystem RAID 940-8i | PCIe 4.0 Controller | 8-Port SAS/SATA

Der Lenovo ThinkSystem RAID 940-8i ist ein hochperformanter PCIe 4.0-Speichercontroller, der speziell für Lenovos ThinkSystem-Serverportfolio entwickelt wurde. Als 8-Kanal-Controller basiert er auf dem bewährten Broadcom SAS3908-Chipsatz und bietet umfassende RAID-Funktionalität für geschäftskritische Serveranwendungen. Mit seiner Low-Profile-Bauweise, 4 GB Cache-Speicher und Unterstützung für alle gängigen RAID-Level richtet sich die Karte an IT-Administratoren, die zuverlässigen Datenschutz und optimale Storage-Performance in Unternehmensumgebungen benötigen.

Architektur und Controller-Performance

Das Herzstück des ThinkSystem RAID 940-8i bildet der Broadcom SAS3908-Prozessor, ein speziell für Enterprise-Storage-Anforderungen entwickelter Controller-Chip. Dieser bietet native Unterstützung für sowohl SAS- als auch SATA-Laufwerke und verarbeitet Daten mit einer maximalen Übertragungsrate von 12 Gbit/s pro Kanal. Bei acht verfügbaren Kanälen ergibt sich theoretisch eine Gesamtbandbreite von 96 Gbit/s, was auch bei intensiven Datenbankoperationen oder virtuellen Umgebungen ausreichend Reserven bietet.

Besonders hervorzuheben ist der integrierte 4 GB große Cache-Speicher mit CacheVault Flash-Cache-Schutz. Diese Technologie stellt sicher, dass im Cache befindliche Daten bei einem Stromausfall nicht verloren gehen, sondern in den Flash-Speicher ausgelagert und nach dem Neustart wieder verfügbar gemacht werden. Für unternehmenskritische Anwendungen wie ERP-Systeme, Datenbanken oder Virtualisierungsplattformen ist diese Ausstattung essentiell, da sie vor Datenverlust durch unvorhergesehene Stromunterbrechungen schützt.

Die PCIe 4.0 x8-Schnittstelle gewährleistet ausreichend Bandbreite zwischen dem Controller und dem Hostsystem. Mit einer theoretischen Übertragungsrate von bis zu 16 GB/s bietet PCIe 4.0 x8 genügend Spielraum, um die volle Performance des Controllers auszunutzen, ohne dass die PCIe-Verbindung zum Flaschenhals wird. Dies ist besonders wichtig bei RAID-0- oder RAID-10-Konfigurationen mit schnellen NVMe-SSDs.

RAID-Funktionalität und Datenschutz

Der Controller unterstützt alle gängigen RAID-Level von RAID 0 bis RAID 60 sowie JBOD-Konfigurationen. RAID 0 bietet maximale Performance durch Striping ohne Redundanz, während RAID 1 durch Spiegelung vollständigen Datenschutz bei einem Laufwerksausfall gewährleistet. RAID 5 kombiniert Performance und Datenschutz durch Parity-Informationen, die auf alle Laufwerke verteilt werden - ein Laufwerk kann dabei ausfallen, ohne dass Daten verloren gehen.

Für höchste Ausfallsicherheit stehen RAID 6 und RAID 60 zur Verfügung. RAID 6 toleriert den gleichzeitigen Ausfall von zwei Laufwerken, während RAID 60 die Vorteile von RAID 6 mit der Performance von RAID 0 kombiniert. Diese Konfigurationen eignen sich besonders für geschäftskritische Anwendungen in Bereichen wie Finanzwesen, Gesundheitswesen oder E-Commerce, wo Datenverfügbarkeit oberste Priorität hat.

Erweiterte Features wie Online Capacity Expansion (OCE) und Online RAID Level Migration (RLM) ermöglichen es Administratoren, RAID-Arrays während des laufenden Betriebs zu erweitern oder die RAID-Konfiguration zu ändern, ohne Downtime zu verursachen. Die Konsistenzprüfung und Patrol Read-Funktionen überwachen kontinuierlich die Integrität der gespeicherten Daten und erkennen potenzielle Probleme, bevor sie zu Datenverlusten führen können.

Sicherheits- und Verschlüsselungsfeatures

Moderne Sicherheitsanforderungen werden durch die Unterstützung von Self-Encrypting Drives (SED) und SafeStore-Technologie erfüllt. SED-Laufwerke verschlüsseln Daten hardwarebasiert auf Laufwerksebene, was deutlich effizienter ist als softwarebasierte Verschlüsselung. SafeStore bietet zusätzliche Schlüsselverwaltung und ermöglicht es Administratoren, verschiedene Sicherheitsstufen für unterschiedliche Datentypen zu definieren.

Die Implementierung von SecureBoot stellt sicher, dass nur autorisierte Firmware geladen wird, was vor Manipulation auf Controller-Ebene schützt. In Kombination mit der S.M.A.R.T.-Unterstützung, die detaillierte Gesundheitsinformationen der angeschlossenen Laufwerke liefert, entsteht ein umfassendes Sicherheits- und Monitoring-Konzept.

Konnektivität und Laufwerksanbindung

Die physische Anbindung der Laufwerke erfolgt über eine interne Slim SAS-Schnittstelle (SFF-8654), die bis zu acht SAS- oder SATA-Laufwerke unterstützt. Der Controller kann sowohl traditionelle Festplatten als auch moderne SSDs verwalten, wobei die SAS 12Gb/s-Schnittstelle ausreichend Bandbreite für aktuelle Enterprise-SSDs bietet.

Die FastPath-Technologie optimiert den Datendurchsatz bei RAID-1-Konfigurationen, indem lesende Zugriffe intelligent auf das Laufwerk mit der geringsten Latenz umgeleitet werden. Bei RAID-0-Arrays werden Anfragen parallel auf alle verfügbaren Laufwerke verteilt, um maximale IOPS und Durchsatzraten zu erreichen.

Dank der Low-Profile-Bauweise passt die Karte auch in kompakte 1HE-Server, ohne dass zusätzlicher Bauraum erforderlich wäre. Die Wärmeentwicklung bleibt durch den effizienten Controller-Chip und das passive Kühlkonzept im Rahmen, sodass keine zusätzlichen Lüfter benötigt werden.

Betriebssystem-Kompatibilität und Management

Laut Hersteller unterstützt der Controller eine breite Palette von Server-Betriebssystemen. Windows Server 2016 und 2019 werden ebenso unterstützt wie verschiedene Linux-Distributionen including Red Hat Enterprise Linux 7.6 und 8.1 sowie SUSE Linux Enterprise Server 12 SP5 und 15 SP1. Für virtualisierte Umgebungen stehen Treiber für VMware ESXi 6.7 Update 3 und ESXi 7.0 zur Verfügung.

Die Unterstützung von Xen-Hypervisoren erweitert die Einsatzmöglichkeiten in gemischten Virtualisierungsumgebungen. IT-Administratoren können den Controller somit in praktisch allen gängigen Enterprise-Infrastrukturen einsetzen, ohne sich um Kompatibilitätsprobleme sorgen zu müssen.

Das Management erfolgt über standardisierte Tools, die eine zentrale Überwachung und Konfiguration ermöglichen. Die S.M.A.R.T.-Integration liefert detaillierte Gesundheitsdaten der angeschlossenen Laufwerke, während die Patrol Read-Funktion proaktiv nach potenziellen Problemen sucht und diese meldet, bevor sie zu Ausfällen führen können.

Zertifizierungen und Umgebungsbedingungen

Der Controller erfüllt alle relevanten internationalen Standards und Zertifizierungen. Die EN55022- und EN55024-Zertifizierungen bestätigen die elektromagnetische Verträglichkeit, während ICES-003 Class B, FCC CFR47 Part 15 B und weitere Zertifizierungen die weltweite Einsatzfähigkeit sicherstellen. RoHS- und WEEE-Konformität dokumentieren die umweltgerechte Herstellung und Entsorgung.

Die Betriebstemperatur von 10°C bis 55°C und die zulässige Luftfeuchtigkeit von 20-80% (nicht kondensierend) ermöglichen den Einsatz in Standard-Rechenzentren ohne besondere klimatische Anforderungen. Diese Spezifikationen entsprechen den typischen Umgebungsbedingungen moderner Server-Infrastrukturen.

ThinkSystem-Integration und Kompatibilität

Der RAID 940-8i wurde speziell für das Lenovo ThinkSystem-Portfolio entwickelt und ist mit einer Vielzahl von Servern kompatibel. Dazu gehören kompakte 1HE-Systeme wie der SR250 und SR530, aber auch leistungsstarke 2HE-Server wie SR650 V2, SR665 und SR670 V2. Für besonders anspruchsvolle Workloads stehen auch 4HE-Systeme wie SR850 V2 und SR860 V2 zur Verfügung.

Die Tower-Server ST250, ST50, ST550 und ST650 V2 erweitern die Einsatzmöglichkeiten auf Umgebungen, in denen Rack-Mount-Server nicht praktikabel sind. Diese breite Kompatibilität ermöglicht es Unternehmen, eine einheitliche Storage-Strategie über verschiedene Server-Formfaktoren hinweg zu implementieren.

Besonders hervorzuheben ist die Unterstützung der neuesten Server-Generationen wie SR630 V2, SR650 V2 und SR670 V2, die mit modernen Prozessoren und Speichertechnologien ausgestattet sind. Die Kombination aus aktuellem Controller und modernen Servern gewährleistet optimale Performance und Zukunftssicherheit.

Ideal für diese Einsatzbereiche

• Virtualisierte Server-Infrastrukturen: Der Controller bietet mit seinen acht Kanälen und 4 GB Cache ausreichend Performance für multiple VMs mit unterschiedlichen I/O-Anforderungen. RAID 5 oder RAID 6 gewährleistet dabei Datenschutz ohne übermäßigen Storage-Overhead.
• Datenbank-Server für ERP und CRM-Systeme: Die CacheVault-Technologie und verschiedene RAID-Level bieten die nötige Ausfallsicherheit für geschäftskritische Datenbanken. Online-Erweiterung ermöglicht es, wachsende Datenbestände ohne Downtime zu bewältigen.
• File- und Application-Server: Mit Unterstützung für bis zu acht Laufwerke lassen sich sowohl Performance-orientierte RAID-0-Arrays für temporäre Daten als auch redundante RAID-6-Konfigurationen für wichtige Unternehmensdaten realisieren.
• Backup- und Archive-Systeme: RAID 60 kombiniert hohe Kapazität mit maximaler Ausfallsicherheit - ideal für langfristige Datenarchivierung mit gleichzeitig hohen Wiederherstellungsgeschwindigkeiten.
• Entwicklungs- und Test-Umgebungen: Die Flexibilität der Online-RAID-Migration ermöglicht es, Arrays je nach Projektanforderungen zwischen Performance (RAID 0) und Sicherheit (RAID 5/6) umzukonfigurieren.
