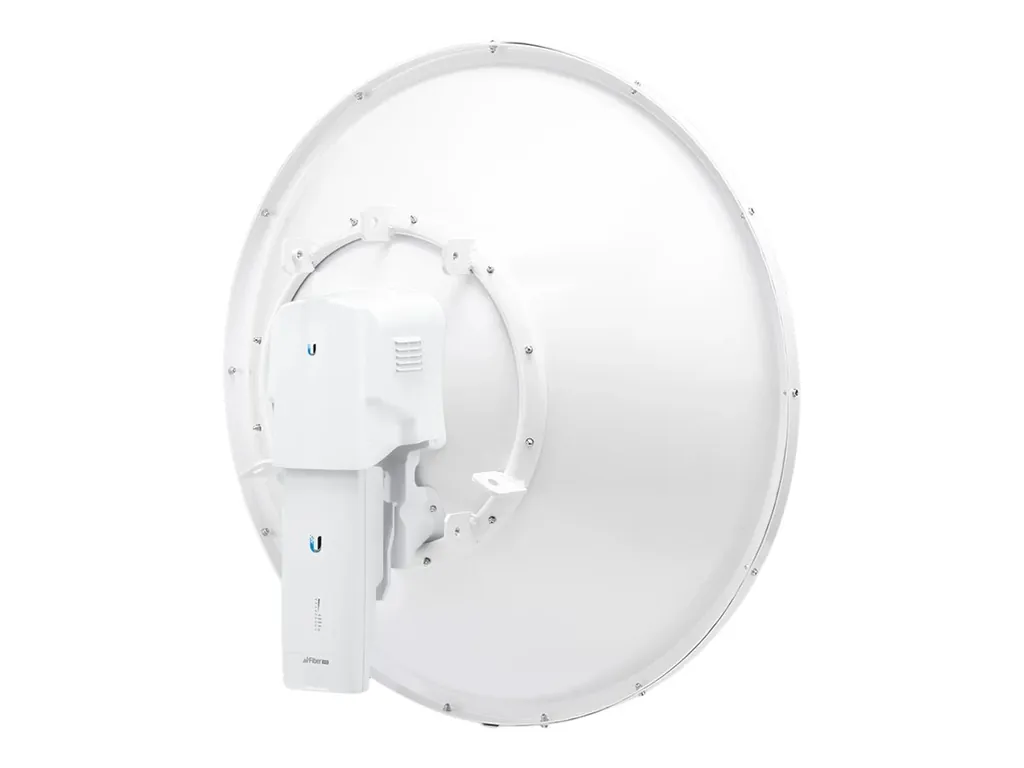

UBIQUITI AF11-Complete-LB | 11 GHz Wireless Bridge | 1.2 Gbps

Ubiquiti airFiber 11 Complete Low Band: Hochleistungs-Richtfunkbrücke für Carrier-Grade Point-to-Point Verbindungen

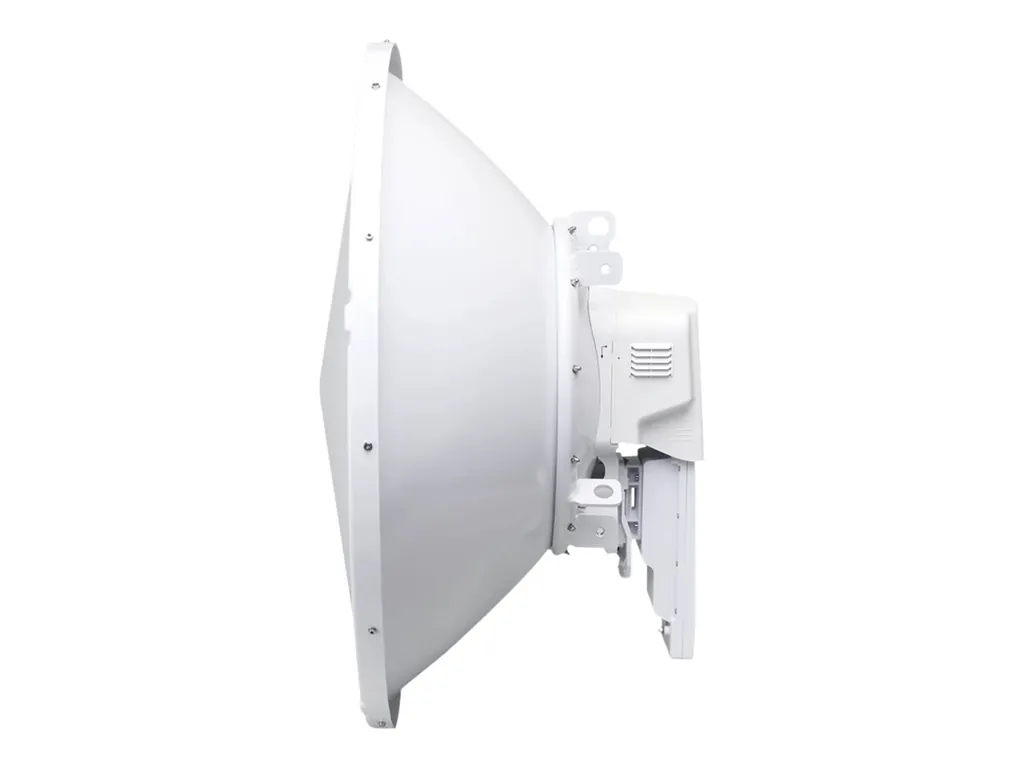

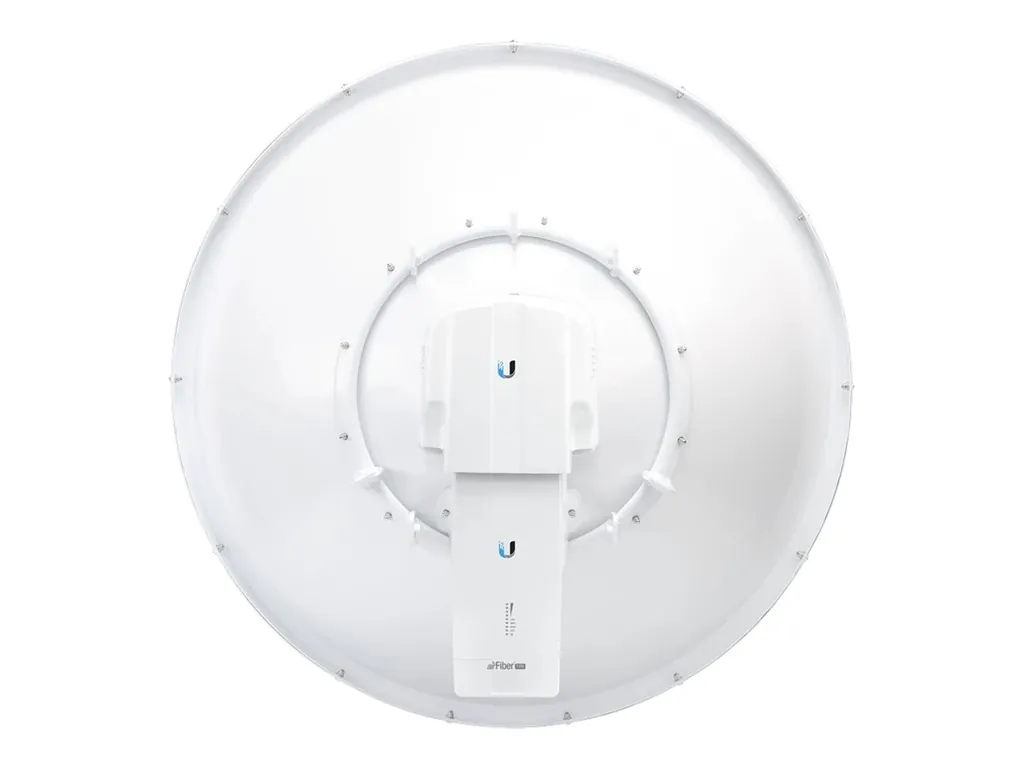

Das Ubiquiti AF11-Complete-LB ist eine vollständige Richtfunkbrücke-Lösung im 11 GHz-Band, die speziell für Internetserviceprovider, Unternehmen und Behörden entwickelt wurde, die Hochgeschwindigkeits-Punkt-zu-Punkt-Verbindungen über große Entfernungen aufbauen müssen. Das Complete-Set kombiniert die airFiber 11 Low Band Radio-Einheit mit der AF-11G35 Parabolantenne und liefert dabei eine beeindruckende theoretische Datenübertragungsrate von bis zu 1,2 Gbps bei Reichweiten von bis zu 300 Kilometern. Mit seiner wasserfesten Konstruktion, der 128-Bit AES-Verschlüsselung und der MIMO-Technologie stellt es eine professionelle Alternative zu kostspieligen Glasfaserverbindungen dar, wenn Kabelverlegung unpraktikabel oder zu teuer ist.

Hochleistungsfunk-Technologie im 11 GHz-Spektrum

Der airFiber 11 Complete Low Band operiert im lizenzfreien 11 GHz-Frequenzband und nutzt dabei zwei getrennte Frequenzbereiche: den Low Channel von 10,7 bis 10,955 GHz und den High Channel von 11,2 bis 11,445 GHz. Diese Dualband-Architektur ermöglicht es, Vollduplex-Verbindungen mit minimaler Interferenz aufzubauen, da Sende- und Empfangsrichtung in getrennten Spektrumsbereichen arbeiten. Die maximale geführte Sendeleistung beträgt 30 dBm, was zusammen mit der 35 dBi Parabolantenne für eine ausgezeichnete Signalreichweite sorgt.

Das System unterstützt adaptive Kanalbandbreiten von 3,5 MHz bis zu 56 MHz, wobei die Wahl der Bandbreite einen direkten Einfluss auf Durchsatz und Reichweite hat. Schmalere Kanäle bieten bessere Reichweiten und sind weniger störanfällig, während breitere Kanäle höhere Datenraten ermöglichen. Die intelligente Automatic Transmit Power Control (ATPC) passt die Sendeleistung automatisch an die Verbindungsqualität an, was sowohl Energie spart als auch Interferenzen mit anderen Funkdiensten minimiert.

Die verwendeten Modulationsverfahren reichen von robustem QPSK und 4-QAM für schwierige Bedingungen bis hin zu hocheffizienter 1024-QAM für optimale Verbindungen mit geringer Dämpfung. Diese adaptive Modulation sorgt dafür, dass die Verbindung auch bei wechselnden Wetterbedingungen oder temporären Hindernissen stabil bleibt. Die MIMO-Technologie mit 2x2-Konfiguration verdoppelt effektiv die verfügbare Bandbreite durch räumliche Diversität.

Antennensystem und Richtcharakteristik

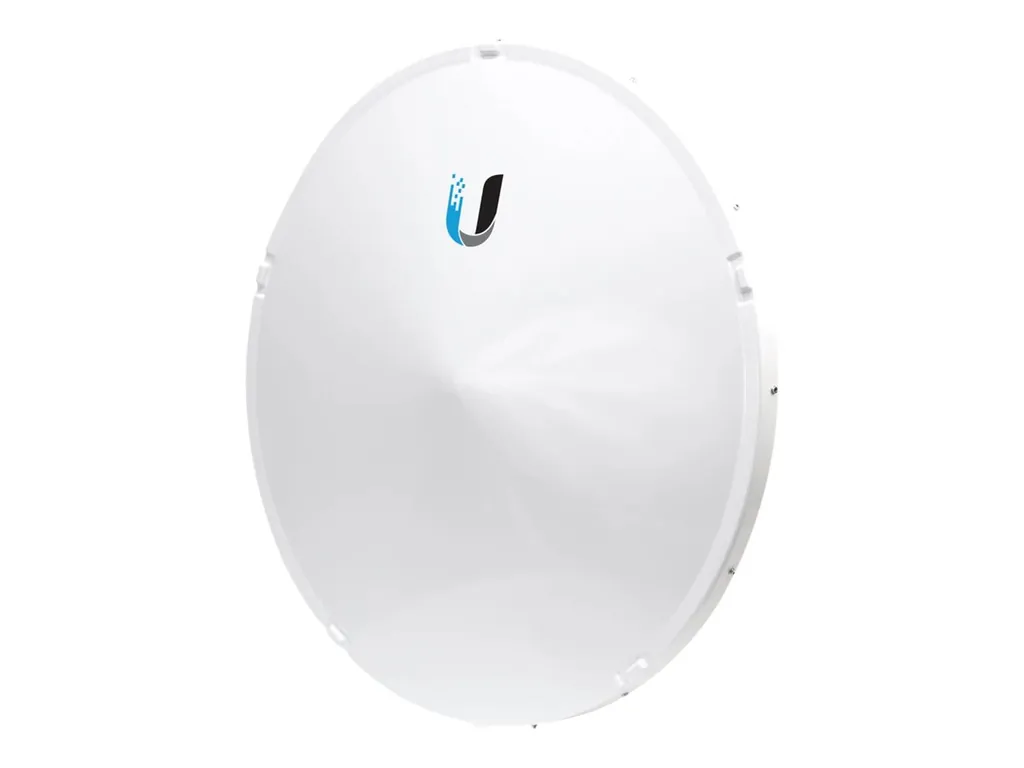

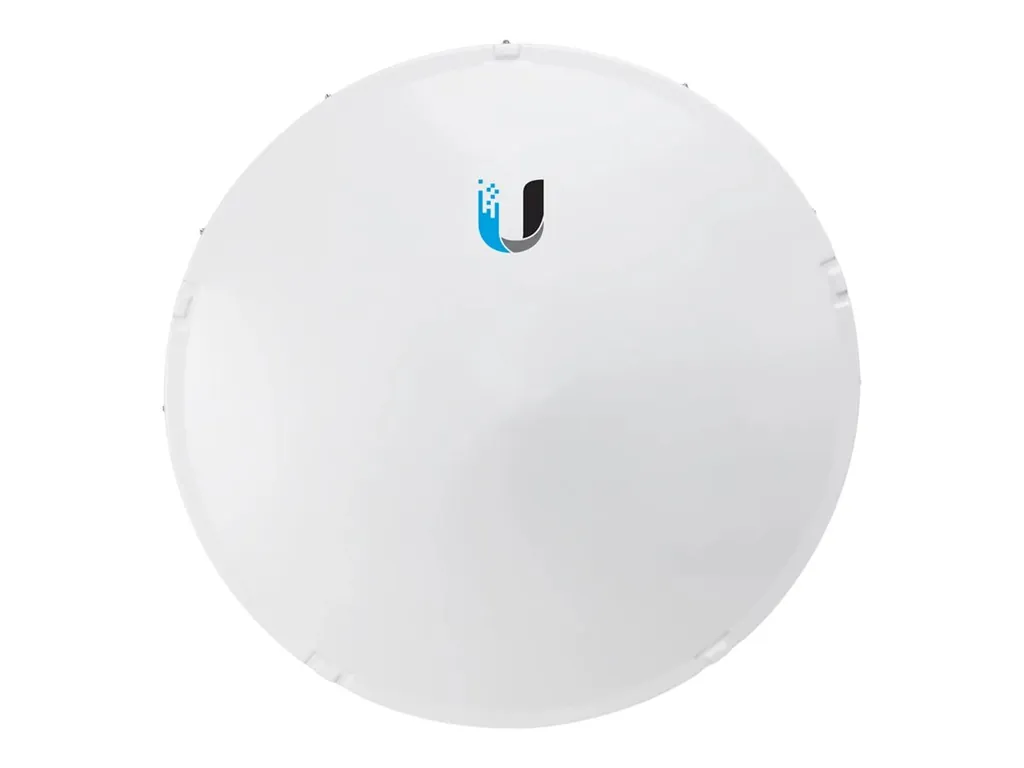

Die mitgelieferte AF-11G35 Parabolantenne ist eine präzisionsgefertigte Richtantenne mit 35 dBi Antennengewinn und stellt das Herzstück der Funkverbindung dar. Der hohe Gewinn sorgt nicht nur für große Reichweiten, sondern auch für eine sehr schmale Strahlcharakteristik, die Interferenzen mit anderen Funkdiensten minimiert und gleichzeitig eine hohe Störfestigkeit bietet. Die Antenne ist für Wand- oder Mastmontage ausgelegt und wird mit allen notwendigen Befestigungselementen geliefert.

Das System verfügt über vier SMA-Antennenverbinder für MIMO-Betrieb sowie zwei N-Verbinder für zusätzliche Antennenkonfigurationen. Die mitgelieferten Antennenkabel sind bereits optimal auf die Systemimpedanz abgestimmt und minimieren Verluste zwischen Radio und Antenne. Die wasserfeste Konstruktion gewährleistet zuverlässigen Betrieb auch unter extremen Witterungsbedingungen von -40°C bis +55°C.

Für die präzise Ausrichtung der Antennen bietet das System ein integriertes Balkendiagramm für die automatische Skalierung der Signalstärke sowie verschiedene Statusanzeiger für Link-Qualität, RF-Verbindung und MIMO-Status. Dies erleichtert die Installation erheblich und ermöglicht eine optimale Justierung auch über große Entfernungen hinweg.

Netzwerk-Performance und Latenz

Mit einer theoretischen Datenübertragungsrate von 1,2 Gbps übertrifft der airFiber 11 viele herkömmliche Internetverbindungen und macht ihn zu einer echten Alternative für Backbone-Verbindungen. Besonders beeindruckend ist die niedrige Latenz von nur 200 Mikrosekunden im Vollduplex-Modus bei voller Durchsatzleistung. Diese extrem geringe Verzögerung macht das System ideal für zeitkritische Anwendungen wie VoIP, Videokonferenzen oder Echtzeit-Datenübertragung geeignet.

Das proprietäre AirFiber-Protokoll ist speziell für Punkt-zu-Punkt-Verbindungen optimiert und bietet dabei bessere Performance als Standard-WLAN-Protokolle. Die MTU von 9600 Bytes ermöglicht Jumbo-Frames, was den Protokoll-Overhead reduziert und die Effizienz bei der Übertragung großer Datenmengen steigert. Dies ist besonders vorteilhaft für Backup-Operationen, Datenreplikation oder beim Transfer großer Mediendateien.

Die Verkabelungstechnologie basiert auf Gigabit-Ethernet (10/100/1000Base-T), wodurch die Anbindung an bestehende Netzwerk-Infrastruktur problemlos möglich ist. Ein separater 100Base-TX-Port steht ausschließlich für Management-Funktionen zur Verfügung, sodass die Konfiguration und Überwachung unabhängig vom Datenverkehr erfolgen kann.

Power over Ethernet und Stromversorgung

Das System wird über Power over Ethernet (PoE) mit Strom versorgt und benötigt eine Eingangsspannung von 38 bis 56 Volt bei einer Leistungsaufnahme von 36 Watt. Der mitgelieferte PoE-Injektor ermöglicht die Stromversorgung über das Ethernet-Kabel, was die Installation erheblich vereinfacht, da nur ein einziges Kabel zur Radio-Einheit geführt werden muss. Dies ist besonders vorteilhaft bei Mastmontagen oder schwer zugänglichen Installationsorten.

Die relativ niedrige Leistungsaufnahme von 36 Watt macht das System auch für netzferne Installationen interessant, wo eine Versorgung über Solaranlagen oder Batteriesysteme möglich ist. Die weite Spanne der Eingangsspannung bietet Flexibilität bei der Wahl der Stromversorgung und Toleranz gegenüber Spannungsschwankungen im Versorgungsnetz.

Der PoE-Injektor ist bereits im Lieferumfang enthalten und muss nicht separat beschafft werden. Er ist für den Dauerbetrieb ausgelegt und verfügt über Schutzschaltungen gegen Überlastung und Kurzschluss, was die Betriebssicherheit der gesamten Installation erhöht.

Sicherheit und Verschlüsselung

Sicherheit spielt bei professionellen Richtfunkverbindungen eine entscheidende Rolle, weshalb der airFiber 11 mit 128-Bit AES-Verschlüsselung ausgestattet ist. Diese Verschlüsselung erfolgt hardwarebasiert und beeinträchtigt die Datenübertragungsrate nicht. Zusätzlich zur Verschlüsselung bietet die schmale Strahlcharakteristik der Richtantenne einen natürlichen Schutz vor Abhörversuchen, da ein Angreifer sich physisch in der Strahlrichtung befinden müsste, um Signale abzufangen.

Das AirOS F Betriebssystem bietet umfangreiche Management-Funktionen und ermöglicht die zentrale Konfiguration und Überwachung mehrerer Verbindungen. Firmware-Updates können remote eingespielt werden, was die Wartung von Installationen an entlegenen Standorten erheblich erleichtert. Das System unterstützt SNMP für die Integration in Netzwerk-Monitoring-Systeme.

Die FCC- und IC-Zertifizierung bestätigt die Konformität mit den geltenden Funkbestimmungen und ermöglicht den legalen Betrieb im lizenzfreien Spektrum. Dies ist besonders wichtig für kommerzielle Installationen, wo regulatorische Compliance gewährleistet sein muss.

Installation und mechanische Eigenschaften

Mit Abmessungen von 11,2 x 8,6 x 32,7 cm und einem Gewicht von 2,26 kg ist die Radio-Einheit kompakt genug für die meisten Installationssituationen. Die robuste Konstruktion ist für den Außeneinsatz konzipiert und hält extremen Temperaturen von -40°C bis +55°C stand. Diese Spezifikation macht das System auch für arktische oder tropische Klimazonen geeignet.

Der umfangreiche Lieferumfang enthält alle notwendigen Komponenten für eine vollständige Installation: PoE-Injektor, Stangenbefestigung, verschiedene Montagehalterungen, Kabelbinder, ein komplettes Montagekit und eine Schutzabdeckung. Die zwei mitgelieferten Antennenkabel sind bereits konfektioniert und auf die richtige Länge abgestimmt, sodass zusätzliche Verkabelungsarbeiten minimiert werden.

Die Montageoptionen umfassen sowohl Wand- als auch Mastinstallationen mit Durchmessern, die durch die verstellbaren Schellen abgedeckt werden. Die mechanische Konstruktion ist windlastoptimiert und bietet auch bei starken Winden eine stabile Ausrichtung. Die wasserfeste Ausführung entspricht professionellen Outdoor-Standards und gewährleistet langfristig zuverlässigen Betrieb ohne wartungsintensive Schutzgehäuse.

Ideal für diese professionellen Einsatzbereiche

• ISP-Backbone-Verbindungen: Die hohe Datenrate von 1,2 Gbps und die große Reichweite bis 300 km machen das System perfekt für Internetserviceprovider, die entlegene Gebiete mit Breitband-Internet versorgen oder Backbone-Verbindungen zwischen Standorten aufbauen müssen.
• Unternehmens-WAN-Verbindungen: Unternehmen mit mehreren Standorten können kostengünstige Punkt-zu-Punkt-Verbindungen aufbauen, ohne auf teure Mietleitungen angewiesen zu sein. Die niedrige Latenz von 200 µs eignet sich ideal für Echtzeitanwendungen und VoIP-Telefonie.
• Campus-Netzwerk-Erweiterung: Universitäten, Krankenhäuser oder Industriekomplexe können mit dem AF11-Complete-LB Gebäude über große Distanzen vernetzen, wo Kabelverlegung unpraktikabel oder zu kostspielig wäre.
• Notfallkommunikation und Disaster Recovery: Die schnelle Installierbarkeit und Unabhängigkeit von bestehender Infrastruktur macht das System ideal für temporäre Verbindungen bei Notfällen oder als Backup für kritische Kommunikationslinks.
• Überwachung und Sicherheitssysteme: Die hohe Bandbreite ermöglicht die Übertragung mehrerer HD-Videoströme gleichzeitig, was das System für die Vernetzung von Überwachungskameras an entlegenen Standorten prädestiniert.
