Ubiquiti airFiber 5 High-Band: Professionelle Point-to-Point Verbindung für kritische Netzwerk-Infrastrukturen

Das Ubiquiti airFiber 5 High-Band (AF-5U) ist eine spezialisierte Wireless Bridge für den Aufbau hochperformanter Point-to-Point Verbindungen über große Distanzen. Als Teil der airFiber-Familie richtet sich diese Lösung primär an Internetservice Provider, Unternehmen mit dezentralen Standorten und Organisationen, die eine zuverlässige Alternative zu Glasfaser-Verkabelung benötigen. Mit einer maximalen Reichweite von 100 Kilometern und Gigabit-Datenraten im 5-GHz-Band positioniert sich das System als professionelle Backhaul-Lösung für kritische Netzwerk-Infrastrukturen. Die integrierte GPS-Synchronisation und die robuste Outdoor-Konstruktion machen es zur ersten Wahl für anspruchsvolle Wireless-Projekte.

Leistung und Übertragungstechnologie der Wireless Bridge

Das Herzstück des airFiber 5U bildet die proprietäre airFiber-Übertragungstechnologie von Ubiquiti, die speziell für Point-to-Point Verbindungen optimiert wurde. Das System arbeitet im 5-GHz-Frequenzband und unterstützt verschiedene Modulationsverfahren von QPSK bis hin zu 64-QAM, was eine adaptive Anpassung an die jeweiligen Übertragungsbedingungen ermöglicht. Bei optimalen Bedingungen erreicht die Bridge eine Brutto-Datenrate von bis zu 1 Gbps, wodurch sie auch für bandbreitenintensive Anwendungen wie Videostreaming oder große Datenbackups geeignet ist.

Die intelligente Modulation passt sich automatisch an die Signalqualität an: Bei kurzen Distanzen und klarer Sichtverbindung nutzt das System 64-QAM für maximalen Durchsatz, während bei schwierigeren Bedingungen oder größeren Entfernungen auf robustere Modulationsarten wie 16-QAM oder QPSK zurückgegriffen wird. Diese adaptive Technologie stellt sicher, dass die Verbindung auch bei wechselnden Wetterbedingungen stabil bleibt.

Ein wesentlicher Vorteil gegenüber Standard-WLAN-Equipment ist die GPS-Synchronisation, die präzise Timing-Koordination zwischen mehreren airFiber-Systemen ermöglicht. Dies ist besonders wichtig in dichten Funkumgebungen oder bei der Implementierung von TDD-Systemen (Time Division Duplex), wo eine exakte Zeitsteuerung essentiell für interferenzfreien Betrieb ist.

AirOS-Betriebssystem und Management-Funktionen

Das vorinstallierte AirOS bietet eine webbasierte Benutzeroberfläche für die Konfiguration und Überwachung der Wireless Bridge. Das System ermöglicht detaillierte Spektrum-Analysen, automatische Kanalwahl zur Vermeidung von Interferenzen und umfassende Monitoring-Funktionen für Signalstärke, Latenz und Durchsatz. IT-Administratoren können Performance-Trends verfolgen und proaktiv auf Verschlechterungen der Verbindungsqualität reagieren.

Antennentechnologie und Reichweiten-Optimierung

Die integrierte Sektorantenne mit einem Gewinn von 23 dBi ist speziell für maximale Reichweite und Signalqualität konstruiert. Dieser hohe Antennengewinn konzentriert die Sendeleistung in einem gezielten Strahl und ermöglicht so die beeindruckende maximale Reichweite von 100 Kilometern bei freier Sichtverbindung. In der Praxis hängt die tatsächlich erreichbare Distanz von Faktoren wie Geländeprofil, Wetterbedingungen und Interferenzen ab.

Die Sektorantenne eignet sich besonders für Point-to-Point Verbindungen, wo eine gerichtete Abstrahlung erwünscht ist. Im Vergleich zu Rundstrahl-Antennen reduziert dies Interferenzen mit anderen Funksystemen und erhöht die Sicherheit der Übertragung. Die präzise Ausrichtung ist allerdings kritisch für die Performance – bereits kleine Abweichungen können die Signalqualität deutlich beeinträchtigen.

Für die Installation in exponierten Outdoor-Positionen wurde das Gehäuse für extreme Witterungsbedingungen ausgelegt. Der Betriebstemperaturbereich von -40°C bis +55°C deckt praktisch alle klimatischen Bedingungen ab, von arktischen Installationen bis hin zu Wüstenregionen. Das robuste Design stellt sicher, dass die Verbindung auch bei Sturm, Regen oder Schneefall stabil bleibt.

Konnektivität und Netzwerk-Integration

Die Netzwerk-Anbindung erfolgt über einen Gigabit-Ethernet-Port (1000Base-T) mit PoE-Unterstützung, der sowohl die Datenübertragung als auch die Stromversorgung übernimmt. Diese Lösung vereinfacht die Installation erheblich, da nur ein Netzwerkkabel zur Antenne geführt werden muss. Der mitgelieferte PoE-Injektor versorgt das System mit der benötigten Betriebsspannung von 42-58 VDC bei einer Leistungsaufnahme von 40 Watt.

Zusätzlich verfügt die Bridge über einen separaten Management-Port (RJ-45) für Out-of-Band-Administration. Dies ermöglicht den Fernzugriff auf die Konfiguration auch dann, wenn die Hauptdatenverbindung unterbrochen ist – ein kritisches Feature für schwer zugängliche Installationsorte. Ein weiterer Auxiliary-Port (RJ-12) steht für spezielle Anwendungen oder Erweiterungen zur Verfügung.

Die integrierte 128-Bit AES-Verschlüsselung schützt die übertragenen Daten vor unbefugtem Zugriff. In Kombination mit den Status-LEDs für Stromversorgung, Verbindungsgeschwindigkeit und Link-Status ermöglicht dies eine professionelle Integration in bestehende Netzwerk-Infrastrukturen.

PoE-Implementierung und Stromversorgung

Die PoE-Lösung folgt industriellen Standards und ermöglicht Kabelstrecken von bis zu 100 Metern zwischen PoE-Injektor und Antenne. Dies bietet Flexibilität bei der Platzierung der elektronischen Komponenten in wettergeschützten Räumen, während nur die Antenne den Witterungseinflüssen ausgesetzt wird. Der mitgelieferte PoE-Injektor ist für den Dauerbetrieb ausgelegt und verfügt über Schutzschaltungen gegen Überspannung und Kurzschluss.

Mechanischer Aufbau und Installationsaspekte

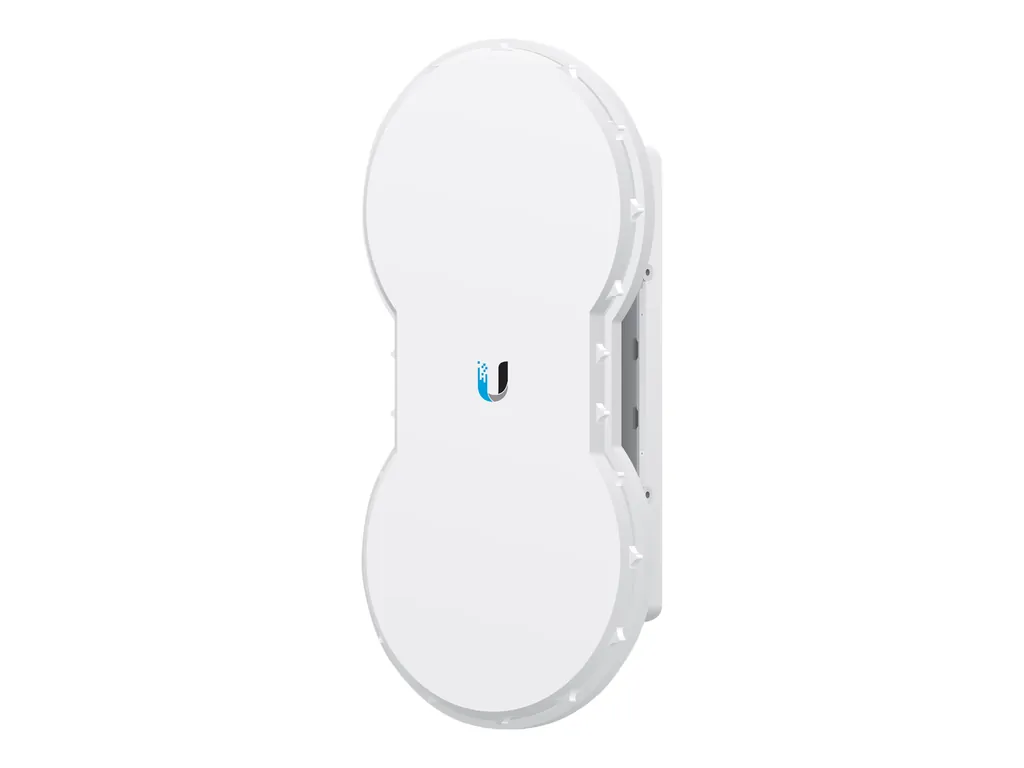

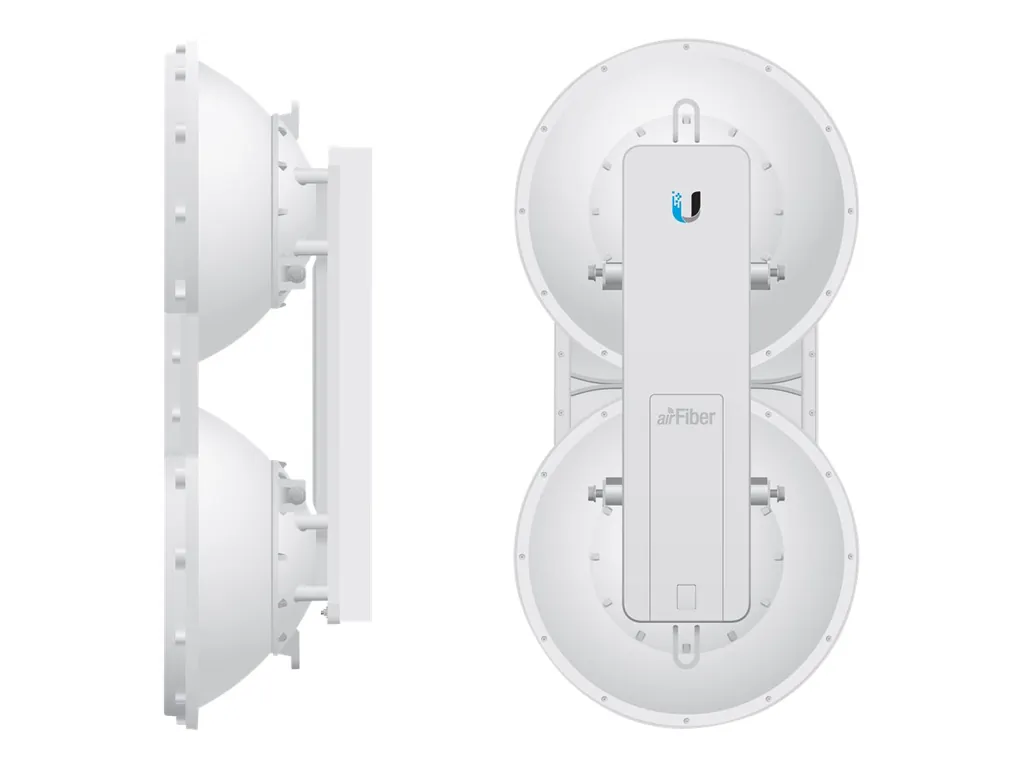

Mit Abmessungen von 938,4 × 468,4 × 281,4 mm und einem Gewicht von 16 kg handelt es sich um eine substantielle Antennenkonstruktion, die entsprechende Masttragfähigkeit erfordert. Die robuste Bauweise ist notwendig, um den mechanischen Belastungen durch Wind und Wetter standzuhalten, macht aber eine sorgfältige Planung der Montagestruktur erforderlich.

Die mitgelieferte Stangenbefestigung ermöglicht die Montage an Standard-Antennenmasten mit verschiedenen Durchmessern. Die präzise Ausrichtung ist kritisch für die Performance – selbst minimale Abweichungen können die Signalqualität deutlich reduzieren. Professionelle Installationen nutzen daher oft GPS-basierte Ausrichtungshilfen oder Spektrum-Analyzer für die optimale Justage.

Die weiße Farbgebung reduziert die Wärmeentwicklung durch Sonneneinstrahlung und trägt zur Temperaturstabilität bei. Dies ist besonders wichtig in südlichen Klimazonen, wo dunkle Oberflächen zu thermischen Problemen führen können. Die UV-beständige Kunststoffkonstruktion gewährleistet eine lange Lebensdauer auch bei intensiver Sonneneinstrahlung.

Wartung und Langzeitzuverlässigkeit

Das System ist für wartungsfreien Langzeitbetrieb konzipiert. Die passiv gekühlte Konstruktion ohne bewegliche Teile minimiert Ausfallrisiken und reduziert den Wartungsaufwand auf gelegentliche Sichtkontrollen und Reinigung der Antennenoberfläche. Die robuste Elektronik ist für eine Betriebszeit von mehreren Jahren ohne Intervention ausgelegt.

Ideal für diese Einsatzbereiche

• ISP-Backhaul-Verbindungen: Die Gigabit-Kapazität und 100-km-Reichweite prädestinieren das System für Internetservice Provider, die entlegene Gebiete ohne Glasfaser-Infrastruktur erschließen möchten. Die GPS-Synchronisation ermöglicht die Koordination mehrerer Verbindungen in einem Netzwerk.
• Unternehmens-WAN zwischen Standorten: Für Unternehmen mit mehreren Betriebsstätten bietet das airFiber 5U eine kosteneffektive Alternative zu gemieteten Leitungen. Die 128-Bit AES-Verschlüsselung stellt sicher, dass sensible Unternehmensdaten sicher übertragen werden.
• Temporäre Hochgeschwindigkeits-Links: Die relativ einfache Installation macht das System ideal für temporäre Verbindungen bei Events, Baustellen oder Notfällen, wo schnell eine hochperformante Netzwerk-Anbindung benötigt wird.
• Backup-Verbindungen für kritische Infrastrukturen: Krankenhäuser, Rechenzentren oder Behörden nutzen solche Systeme als redundante Backup-Verbindung, falls die primäre Glasfaser-Anbindung ausfällt. Die hohe Verfügbarkeit und automatische Failover-Fähigkeiten sind hier entscheidend.
• Anbindung schwer verkabelbarer Standorte: Industrieanlagen in abgelegenen Gebieten, Sendemasten oder Überwachungsinstallationen profitieren von der großen Reichweite und dem robusten Outdoor-Design, das auch unter extremen Umgebungsbedingungen funktioniert.
