Ubiquiti AirFiber AF-24: Professionelle 24-GHz-Wireless-Bridge für kritische Backhaul-Verbindungen

Die Ubiquiti AirFiber AF-24 ist eine leistungsstarke Point-to-Point-Wireless-Bridge, die speziell für professionelle Backhaul-Anwendungen im lizenzfreien 24-GHz-Band entwickelt wurde. Mit einer Datenübertragungsrate von bis zu 1,4 Gbps und einer maximalen Reichweite von 13 Kilometern richtet sie sich an Internetservice-Provider, Unternehmen und Organisationen, die zuverlässige Hochgeschwindigkeits-Verbindungen zwischen entfernten Standorten benötigen. Die Kombination aus hoher Antennengewinnung von 38 dBi, robuster AES-128-Bit-Verschlüsselung und GPS-Synchronisation macht sie zu einer erstklassigen Lösung für anspruchsvolle Netzwerk-Infrastrukturen.

Hochfrequenz-Technologie und Übertragungsleistung

Das AirFiber AF-24 System arbeitet im 24-GHz-Frequenzband, das mehrere entscheidende Vorteile gegenüber niedrigeren Frequenzen bietet. Durch die Nutzung dieser hohen Frequenz können deutlich höhere Datenraten realisiert werden, während gleichzeitig die Interferenz mit anderen drahtlosen Systemen minimiert wird. Das 24-GHz-Band ist weniger überfüllt als die populären 2,4-GHz- und 5-GHz-Bänder, was zu stabileren und vorhersagbareren Verbindungen führt.

Die maximale Datenübertragungsrate von 1,4 Gbps wird durch den Einsatz fortschrittlicher Modulationsverfahren erreicht. Das System unterstützt QPSK (Quadrature Phase Shift Keying), 16-QAM (Quadrature Amplitude Modulation) und 64-QAM. Diese adaptiven Modulationsschemata ermöglichen es dem System, die Übertragungsparameter dynamisch an die aktuellen Funkbedingungen anzupassen. Bei optimalen Bedingungen nutzt das System 64-QAM für maximalen Durchsatz, während es bei schlechteren Bedingungen automatisch auf robustere Modulationsarten wie QPSK umschaltet, um die Verbindungsstabilität zu gewährleisten.

Das proprietäre AirFiber-Protokoll von Ubiquiti optimiert die Datenübertragung speziell für Point-to-Point-Verbindungen. Anders als generische WLAN-Protokolle, die für Multi-Client-Szenarien entwickelt wurden, konzentriert sich AirFiber ausschließlich auf die Maximierung von Durchsatz und Latenz zwischen zwei festen Punkten. Dies resultiert in einer deutlich effizienteren Bandbreitennutzung und niedrigeren Latenzen, was besonders für zeitkritische Anwendungen wie VoIP, Videokonferenzen oder Finanzdienstleistungen von Bedeutung ist.

Antennendesign und Funkreichweite

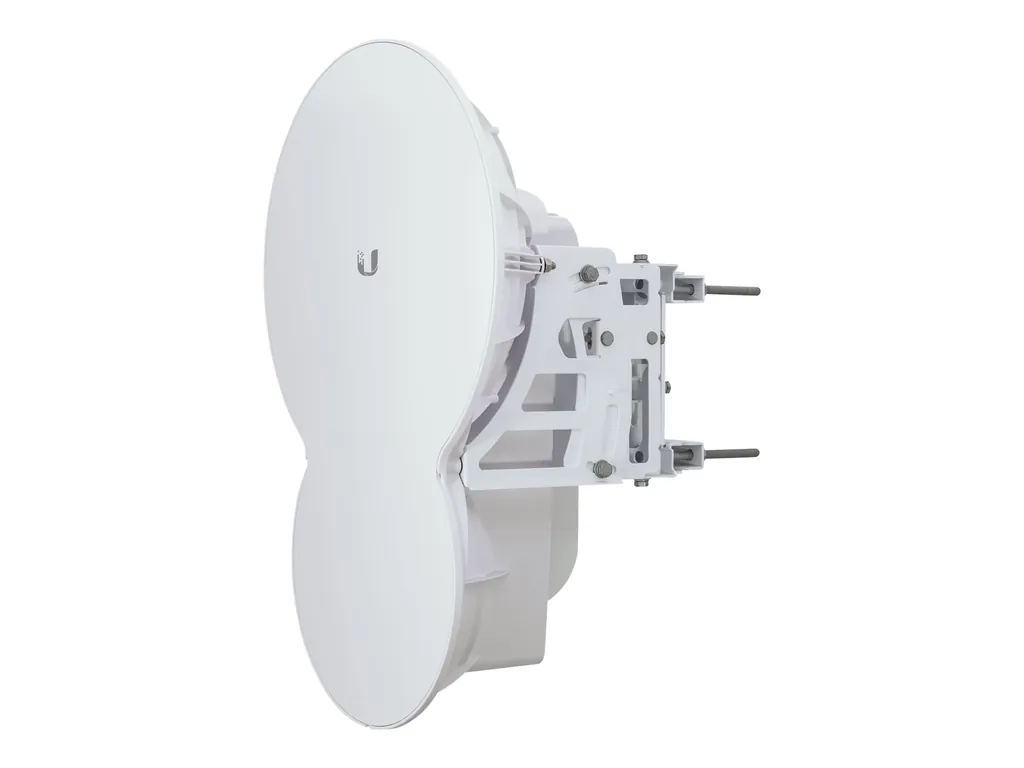

Die integrierte Parabolantenne des AF-24 erreicht einen beeindruckenden Antennengewinn von 38 dBi. Dieser hohe Gewinnwert ist entscheidend für die Realisierung der maximalen Reichweite von 13 Kilometern und ermöglicht gleichzeitig eine sehr präzise Strahlbündelung. Der hohe Antennengewinn konzentriert die Funkenergie in einen schmalen Strahlkegel, was mehrere Vorteile bietet: höhere Empfangsleistung am Zielpunkt, reduzierte Interferenzen mit anderen Funksystemen und verbesserte Sicherheit gegen Abhörversuche.

Die Reichweite von bis zu 13 Kilometern macht das AF-24 ideal für verschiedene Einsatzszenarien. Internetservice-Provider können damit Glasfaser-Anbindungen zu abgelegenen Gebieten überbrücken, ohne kostspielige Kabelverlegungen durchführen zu müssen. Unternehmen mit mehreren Standorten können ihre Niederlassungen direkt miteinander verbinden, während Bildungseinrichtungen oder Krankenhäuser ihre Campus-Bereiche oder Außenstellen anbinden können.

Die Funkverbindung arbeitet bei Frequenzen um 24 GHz mit sehr kurzen Wellenlängen, was eine kompakte Antennengeometrie bei hohem Gewinn ermöglicht. Gleichzeitig sind diese Frequenzen jedoch empfindlicher gegenüber atmosphärischen Einflüssen wie Regen oder Nebel. Ubiquiti hat dies bei der Systemauslegung berücksichtigt und entsprechende Fade-Margin-Reserven eingeplant, um auch bei widrigen Wetterbedingungen stabile Verbindungen zu gewährleisten.

Installation und Montageoptionen

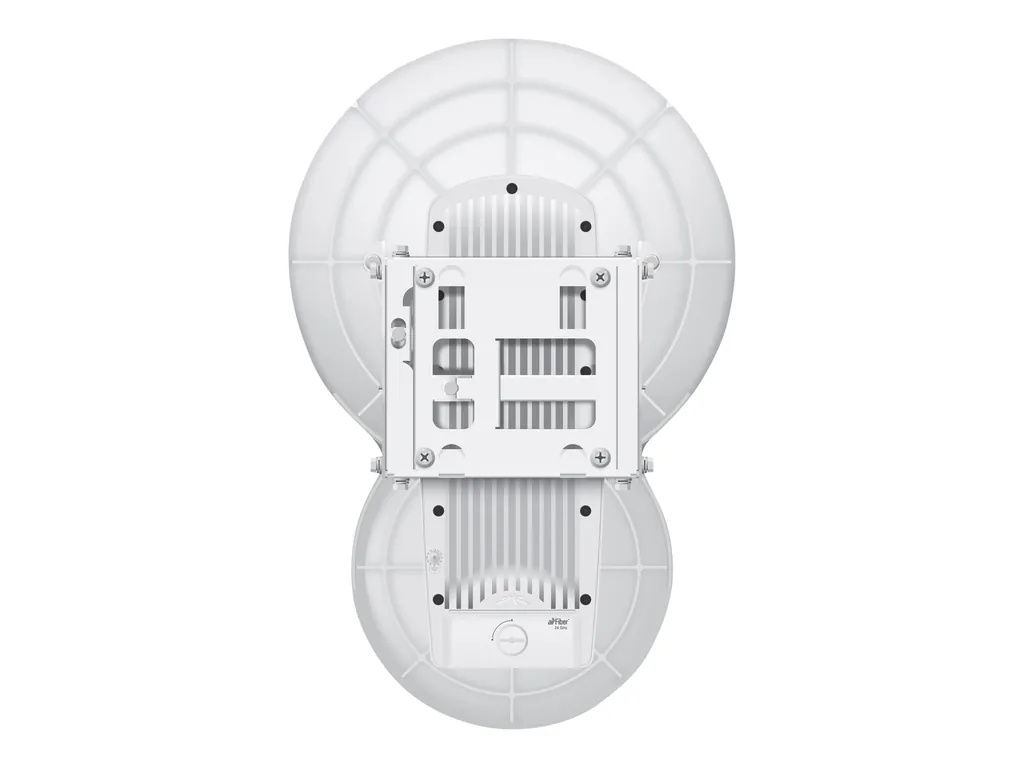

Mit Abmessungen von 64,9 × 42,6 × 30,3 cm und einem Gewicht von 10,5 kg ist das AF-24 als robust konzipierte Outdoor-Installation ausgelegt. Die im Lieferumfang enthaltene Stangenbefestigung ermöglicht die Montage an Masten, Türmen oder anderen geeigneten Strukturen. Das System ist für den Dauerbetrieb unter extremen Wetterbedingungen konzipiert und arbeitet laut Hersteller in einem Temperaturbereich von -40°C bis +55°C.

Die GPS-Synchronisation spielt bei Point-to-Point-Verbindungen eine wichtige Rolle, insbesondere wenn mehrere Verbindungen in derselben geografischen Region betrieben werden. Durch die GPS-gestützte Zeitsynchronisation können die Systeme ihre Übertragungen koordinieren und Interferenzen minimieren. Dies ermöglicht es, mehrere AF-24-Links in dichter Nachbarschaft zu betreiben, ohne dass sich diese gegenseitig stören.

Die professionelle Installation erfordert eine präzise Ausrichtung beider Antennen zueinander. Bereits geringe Abweichungen können die Verbindungsqualität erheblich beeinträchtigen. Die integrierten LED-Statusanzeigen für Stromversorgung, Link-Status und Übertragungsgeschwindigkeit erleichtern die Inbetriebnahme und kontinuierliche Überwachung des Systems. Diese visuellen Indikatoren sind besonders hilfreich bei der initialen Ausrichtung und bei der Fehlerdiagnose im laufenden Betrieb.

Konnektivität und Netzwerkintegration

Die Netzwerkanbindung erfolgt über einen Gigabit-Ethernet-Port (1000Base-T) mit RJ-45-Anschluss. Dieser Port unterstützt Power over Ethernet (PoE), wodurch sowohl die Datenübertragung als auch die Stromversorgung über ein einziges Kabel realisiert werden können. Der mitgelieferte PoE-Injektor stellt die erforderliche Leistung von maximal 50 Watt zur Verfügung und vereinfacht die Installation erheblich, da kein separates Netzteil am Montageort benötigt wird.

Ein zusätzlicher Management-Port ermöglicht die getrennte Verwaltung des Systems, auch wenn die Hauptdatenverbindung unterbrochen ist. Dies ist besonders in professionellen Umgebungen wichtig, wo Netzwerkadministratoren auch bei Verbindungsproblemen auf die Konfiguration und Diagnostik zugreifen müssen. Die Trennung von Management- und Datenverkehr erhöht zudem die Sicherheit und verhindert, dass Konfigurationsänderungen die Produktivdatenübertragung beeinträchtigen.

Das integrierte AirOS-Betriebssystem von Ubiquiti bietet umfangreiche Konfigurations- und Überwachungsmöglichkeiten. Administratoren können Übertragungsparameter feinabstimmen, Verbindungsqualität in Echtzeit überwachen und automatische Backup-Modi konfigurieren. Die webbasierte Benutzeroberfläche ermöglicht sowohl lokale als auch remote Verwaltung über sichere HTTPS-Verbindungen.

Sicherheit und Verschlüsselung

Die Datensicherheit wird durch eine 128-Bit-AES-Verschlüsselung gewährleistet, die als militärischer Standard gilt und von Regierungen und Finanzinstitutionen weltweit eingesetzt wird. Diese Verschlüsselung erfolgt auf Hardware-Ebene und beeinträchtigt nicht die Übertragungsgeschwindigkeit oder Latenz der Verbindung. Alle übertragenen Daten werden automatisch verschlüsselt, ohne dass zusätzliche Konfiguration oder Software erforderlich ist.

Die Point-to-Point-Natur der Funkverbindung bietet bereits eine inhärente Sicherheit, da der schmale Antennenstrahl schwer abzufangen ist. Die Kombination aus gerichteter Hochfrequenz-Übertragung und starker Verschlüsselung macht das AF-24 System zu einer sicheren Alternative zu gemieteten Leitungen oder VPN-Verbindungen über das öffentliche Internet.

Das System erfüllt die Zertifizierungsanforderungen der relevanten Regulierungsbehörden (FCC, IC) und kann in lizenzfreien Frequenzbereichen betrieben werden. Dies eliminiert die Notwendigkeit für teure Frequenzlizenzen und vereinfacht die Bereitstellung, besonders in Regionen wo Frequenzlizenzen schwer zu erhalten oder sehr kostspielig sind.

Ideal für diese Einsatzbereiche

• ISP-Backhaul-Verbindungen: Die hohe Datenrate von 1,4 Gbps und die Reichweite von 13 km machen das AF-24 ideal für Internetprovider, die entfernte Basisstationen oder Verteilerpunkte mit ihrem Kernetz verbinden müssen.
• Campus-Vernetzung: Universitäten, Krankenhäuser oder Industriekomplexe können mit der robusten Funkbrücke Gebäude über große Distanzen hinweg vernetzen, ohne Erdarbeiten für Kabelverlegungen durchführen zu müssen.
• Disaster Recovery und Backup-Verbindungen: Die schnelle Installierbarkeit und hohe Verfügbarkeit machen das System zur idealen Backup-Lösung für kritische Netzwerkverbindungen oder für den Einsatz in Notfallsituationen.
• Brücken-Verbindungen über Hindernisse: Flüsse, Autobahnen oder andere unüberbrückbare Hindernisse können mit der 13-km-Reichweite problemlos überwunden werden, ohne auf teure Infrastruktur-Projekte angewiesen zu sein.
• Temporäre Hochgeschwindigkeits-Verbindungen: Für Events, Baustellen oder temporäre Standorte bietet das System eine schnell einsetzbare Gigabit-Verbindung ohne langfristige Infrastruktur-Investitionen.
