UBIQUITI airFiber X | 5 GHz Parabolantenne | 34 dBi Gewinn

Hochleistungsantenne für professionelle Point-to-Point-Verbindungen

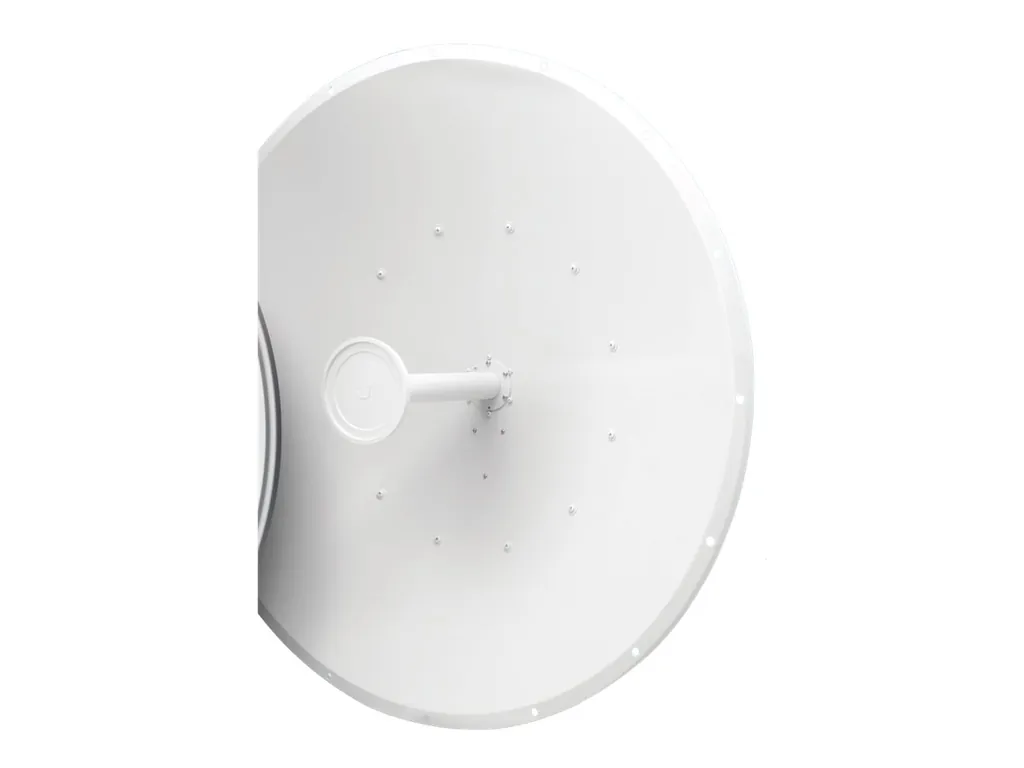

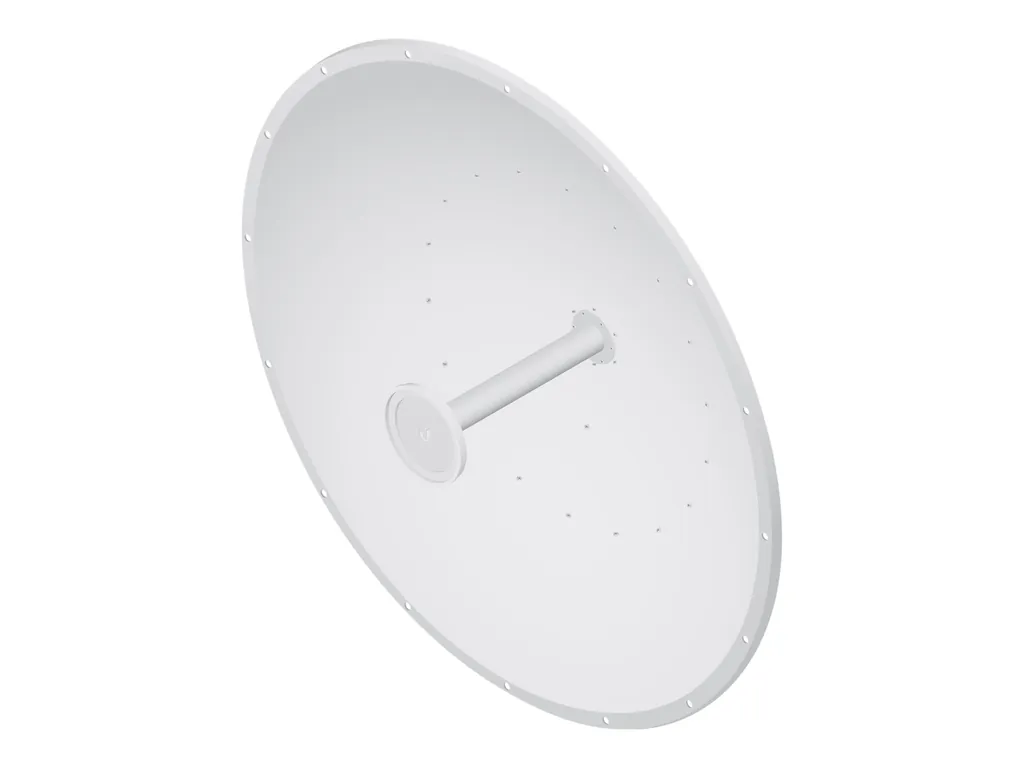

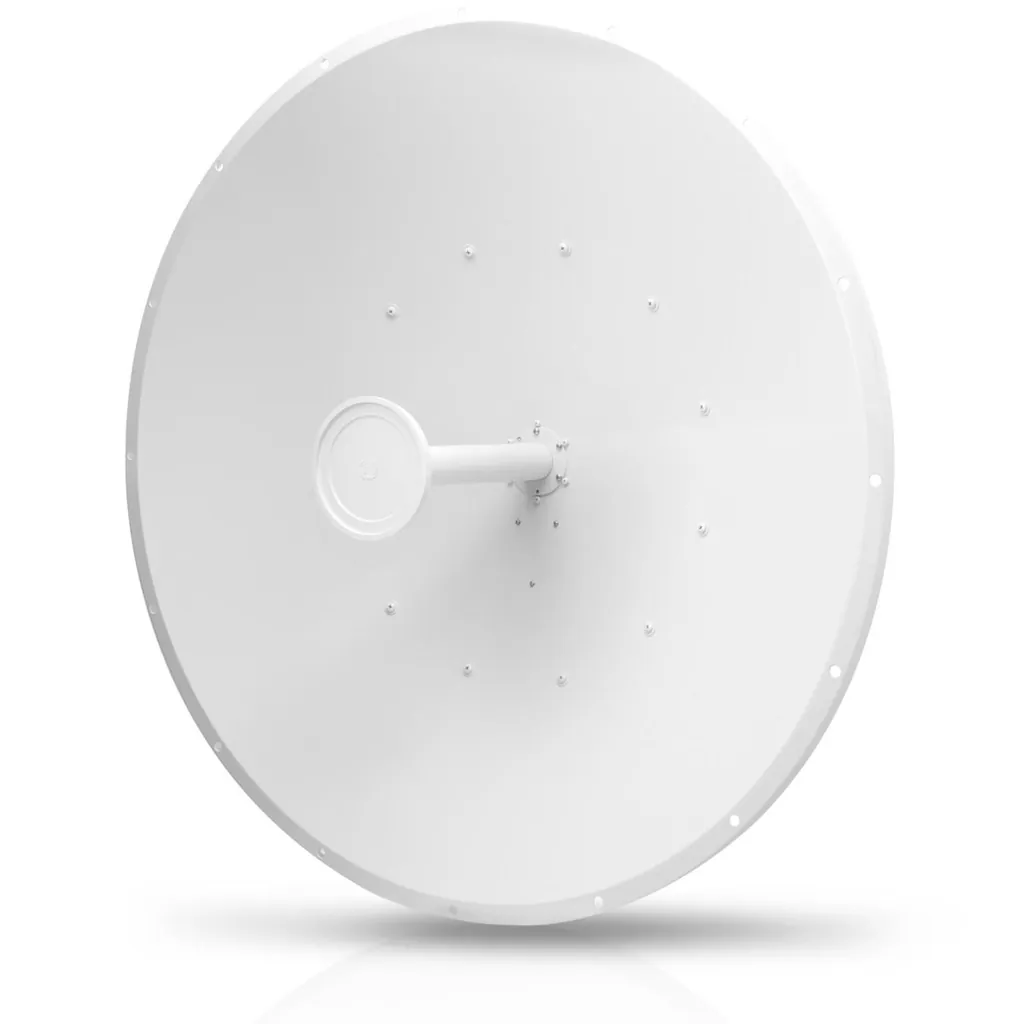

Die Ubiquiti airFiber X AF-5G34-S45 ist eine spezialisierte 5-GHz-Parabolantenne, die für anspruchsvolle Punkt-zu-Punkt-Funkverbindungen in professionellen Netzwerkumgebungen entwickelt wurde. Mit einem außergewöhnlich hohen Antennengewinn von 34 dBi ermöglicht sie Datenübertragungen über große Distanzen bei gleichzeitig hoher Störfestigkeit. Die Antenne nutzt duale Polarisation mit schräger 45-Grad-Ausrichtung (Slant 45) und ist speziell für den Einsatz mit Ubiquitis airFiber X-Funkgeräten optimiert, um Backhaul-Verbindungen für Internet Service Provider, Unternehmen und kritische Infrastrukturen zu realisieren.

Antennentechnik und Frequenzbereich

Die AF-5G34-S45 arbeitet im lizenzfreien 5-GHz-Band zwischen 5,1 und 5,8 GHz und nutzt dabei den gesamten verfügbaren Spektrumsbereich optimal aus. Laut Hersteller beträgt der Antennengewinn 34 dBi, was zu den höchsten Werten in dieser Frequenzklasse gehört. Dieser hohe Gewinn wird durch die präzise geformte Parabolreflektorgeometrie erreicht, die elektromagnetische Energie extrem fokussiert bündelt.

Die duale Polarisation mit schräger 45-Grad-Ausrichtung (Slant 45) ermöglicht es, zwei orthogonale Polarisationsebenen gleichzeitig zu nutzen. Dies verdoppelt effektiv die verfügbare Bandbreite, da auf beiden Polarisationsebenen unabhängige Datenströme übertragen werden können. Diese Technik ist besonders wichtig für moderne MIMO-Verfahren (Multiple Input, Multiple Output), die in airFiber X-Systemen zum Einsatz kommen.

Das Stehwellenverhältnis (VSWR) von 1,4:1 zeigt eine sehr gute Anpassung zwischen Antenne und Speiseleitung. Werte unter 1,5:1 gelten als ausgezeichnet und minimieren Reflexionsverluste, was besonders bei den hohen Leistungen von Richtfunksystemen kritisch ist. Die horizontale und vertikale Strahlbreite von jeweils 3 Grad sorgt für eine extrem gerichtete Abstrahlung, die Interferenzen mit anderen Funkdiensten minimiert und gleichzeitig die Linkqualität maximiert.

Mechanischer Aufbau und Wetterbeständigkeit

Mit Abmessungen von 105 x 105 cm bei einer Tiefe von 42,1 cm gehört die AF-5G34-S45 zu den größeren Parabolantennen im 5-GHz-Bereich. Das Gewicht von 13,5 kg erfordert eine stabile Mastbefestigung, die im Lieferumfang enthalten ist. Die Antenne ist für Außenmontage konzipiert und muss Windgeschwindigkeiten von bis zu 200 km/h standhalten können, was für den dauerhaften Betrieb in exponierten Lagen essentiell ist.

Die Konstruktion folgt bewährten Prinzipien für Outdoor-Richtfunkantennen: Ein präzise geformter Parabolreflektor aus witterungsbeständigem Material fokussiert die Funkwellen auf den Hornstrahler im Brennpunkt. Die mechanische Stabilität ist entscheidend, da bereits geringste Verformungen oder Ausrichtungsfehler bei einer 3-Grad-Strahlbreite zu erheblichen Signalverlusten führen können.

Das mitgelieferte Montagekit ermöglicht die Befestigung an Standard-Funkmasten mit entsprechender Tragfähigkeit. Die präzise Ausrichtung erfolgt über Justierschrauben, wobei typischerweise ein Spektrumanalysator oder die Signalstärkeanzeige des airFiber-Geräts für die Optimierung verwendet wird.

Integration in airFiber X-Systeme

Die AF-5G34-S45 ist speziell für den Einsatz mit Ubiquitis airFiber X-Produktlinie entwickelt worden. Diese Systeme nutzen proprietäre Übertragungsverfahren und Modulation, um Datenraten von mehreren Gigabit pro Sekunde über Punkt-zu-Punkt-Verbindungen zu erreichen. Die hohe Antennenrichtcharakteristik mit 34 dBi Gewinn ermöglicht Verbindungen über Dutzende von Kilometern, abhängig von der Topographie und den atmosphärischen Bedingungen.

In der Praxis werden solche Hochgewinn-Antennen für Backhaul-Verbindungen eingesetzt, die entlegene Standorte an das Backbone-Netzwerk anbinden. Typische Anwendungen umfassen die Vernetzung von Mobilfunkstandorten, die Anbindung von Unternehmensstandorten oder die Überbrückung von geographischen Hindernissen wie Tälern oder Gewässern, wo Glasfaserkabel nicht wirtschaftlich verlegbar sind.

Die ETSI-Kennzeichnung bestätigt die Konformität mit europäischen Funkstandards und ermöglicht den legalen Betrieb in allen EU-Mitgliedsstaaten. Dies ist besonders wichtig für grenzüberschreitende Verbindungen oder internationale Unternehmen mit einheitlichen Netzwerkstandards.

Linkbudget und Reichweitenbetrachtung

Der Antennengewinn von 34 dBi auf beiden Seiten einer Punkt-zu-Punkt-Verbindung ergibt einen kombinierten Systemgewinn von 68 dBi. Dies ermöglicht auch bei den relativ niedrigen Sendeleistungen im 5-GHz-Band (typisch 23 dBm EIRP in Europa) erhebliche Reichweiten. Die tatsächliche Reichweite hängt von zahlreichen Faktoren ab: Topographie, Bebauung, atmosphärische Dämpfung und der gewünschten Datenrate.

Die schmale 3-Grad-Strahlbreite reduziert nicht nur Interferenzen, sondern konzentriert auch die verfügbare Sendeleistung optimal. Im Vergleich zu breitstrahlenden Antennen mit geringerem Gewinn können so bei gleicher Sendeleistung deutlich höhere Feldstärken am Empfangsort erreicht werden. Dies ist besonders wichtig für hochbitratige Modulationsverfahren, die hohe Signal-Rausch-Verhältnisse benötigen.

Die duale Polarisation ermöglicht es, die verfügbare Spektrumseffizienz maximal auszunutzen. Moderne airFiber-Systeme können auf beiden Polarisationsebenen unterschiedliche Datenströme übertragen und so die Gesamtdatenrate verdoppeln, ohne zusätzliche Frequenzbandbreite zu benötigen. Dies ist besonders wertvoll im zunehmend überfüllten 5-GHz-Band.

Installation und Ausrichtung

Die Installation einer 34-dBi-Antenne erfordert präzise mechanische und elektrische Arbeiten. Aufgrund der großen Abmessungen und des Gewichts von 13,5 kg ist in der Regel ein Kranfahrzeug oder eine andere Hebevorrichtung für die Montage erforderlich. Die Mastbefestigung muss für die Windlast von 105 cm Durchmesser bei Sturmgeschwindigkeiten bis 200 km/h ausgelegt sein.

Die Ausrichtung erfolgt in mehreren Schritten: Zunächst wird die grobe Richtung anhand von Koordinaten oder Sichtverbindung eingestellt, dann erfolgt die Feinabstimmung über die Signalstärke. Bei einer Strahlbreite von nur 3 Grad entspricht bereits eine Abweichung von 1,5 Grad einer Dämpfung von 3 dB – ein Signalverlust um die Hälfte. Professionelle Installation und regelmäßige Nachjustierung sind daher unerlässlich.

Die elektrische Verbindung zum airFiber-Gerät erfolgt über koaxiale Verbindungen oder spezielle Wellenleiter. Bei den großen Distanzen zwischen Antenne und Innengerät sind hochwertige, verlustarme Kabel erforderlich, da jeder dB Verlust in der Zuleitung die Systemleistung direkt beeinträchtigt.

Ideal für diese Einsatzbereiche

• ISP-Backhaul-Verbindungen: Die hohe Richtwirkung und der große Antennengewinn ermöglichen kostengünstige Glasfaser-Alternativen für die Anbindung entlegener Standorte über mehrere Kilometer.
• Unternehmensvernetzung: Verbindung von Firmenstandorten oder Produktionsstätten, wo Kabelverbindungen nicht möglich oder unwirtschaftlich sind.
• Kritische Infrastruktur: Redundante Netzwerkanbindung für Krankenhäuser, Behörden oder Industrieanlagen, die ausfallsichere Kommunikation benötigen.
• Mobilfunk-Backhaul: Anbindung von Mobilfunkstandorten in ländlichen Gebieten, wo schnelle Glasfaseranbindung nicht verfügbar ist.
• Temporäre Großveranstaltungen: Schnelle Internetanbindung für Events, Baustellen oder temporäre Einrichtungen ohne dauerhafte Infrastruktur.
