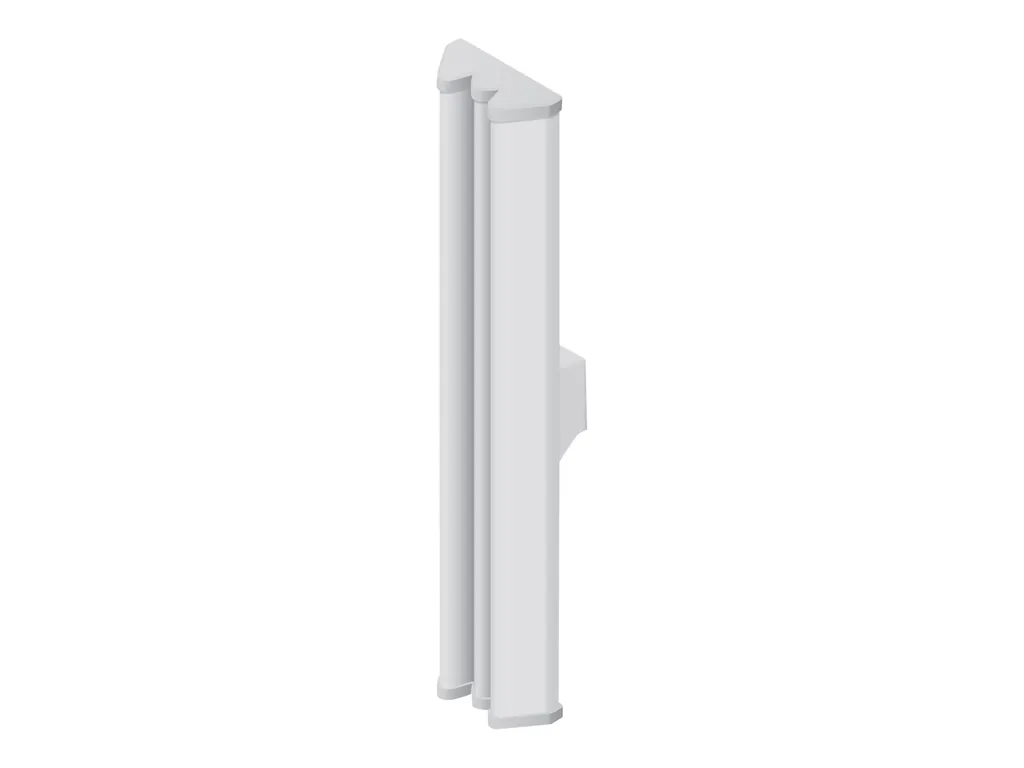

UBIQUITI AirMax AM-3G18-120 | 3 GHz Sektor-Antenne | 18 dBi 120°

Professionelle MIMO-Sektorantenne für 3 GHz Band

Die Ubiquiti AM-3G18-120 ist eine hochleistungsfähige Sektorantenne aus dem AirMax-Portfolio, die speziell für professionelle Punkt-zu-Mehrpunkt-Verbindungen im 3,3-3,8 GHz Frequenzbereich entwickelt wurde. Mit einem Antennengewinn von 18 dBi und einer horizontalen Öffnung von 118° eignet sich diese MIMO-fähige Antenne ideal für Wireless Internet Service Provider (WISPs), Unternehmen und Organisationen, die eine zuverlässige Funkverbindung über mittlere bis größere Distanzen aufbauen möchten. Als Bestandteil des Rocket Kit Systems arbeitet sie optimal mit Ubiquitis Rocket-Basisstationen zusammen und ermöglicht dank dualer Polarisation eine effiziente Spektrumsnutzung bei gleichzeitig reduzierter Interferenz.

Funktionsweise und MIMO-Technologie

Die AM-3G18-120 nutzt die Multiple-Input-Multiple-Output (MIMO) Technologie, die durch den Einsatz mehrerer Antennenelemente gleichzeitig sowohl die Datenübertragungsrate als auch die Verbindungsqualität signifikant verbessert. Im Gegensatz zu herkömmlichen Single-Input-Single-Output (SISO) Antennen kann MIMO mehrere Datenströme parallel übertragen, was zu einer erheblichen Steigerung des Durchsatzes führt.

Das Herzstück dieser Technologie liegt in der dualen Polarisation der Antenne. Während herkömmliche Antennen nur eine Polarisationsebene nutzen, kann die AM-3G18-120 sowohl horizontal als auch vertikal polarisierte Signale empfangen und senden. Dies ermöglicht es, zwei unabhängige Datenkanäle über dieselbe Frequenz zu betreiben, wodurch sich die theoretische Bandbreite verdoppelt. In der Praxis bedeutet dies, dass Wireless Service Provider ihre Netzwerkkapazität erheblich steigern können, ohne zusätzliche Frequenzbänder lizenzieren zu müssen.

Der Frequenzbereich von 3,3 bis 3,8 GHz positioniert diese Antenne im unteren 3 GHz Band, das international für Breitband-Wireless-Access (BWA) Anwendungen reserviert ist. Dieses Spektrum bietet einen optimalen Kompromiss zwischen Reichweite und Durchsatz – höhere Frequenzen würden zwar größere Bandbreiten ermöglichen, aber die Signalausbreitung wäre weniger günstig, während niedrigere Frequenzen eine bessere Ausbreitung, aber geringere Datenraten bieten würden.

Antennencharakteristik und Strahlungsdiagramm

Mit einem maximalen Antennengewinn von 18 dBi bietet die AM-3G18-120 eine deutliche Signalverstärkung gegenüber einer theoretischen isotropen Antenne. Dieser Wert ist besonders bemerkenswert für eine Sektorantenne mit einer horizontalen Öffnung von 118°. Das breite Abstrahlverhalten macht sie zur idealen Wahl für Basisstationen, die ein größeres geografisches Gebiet mit mehreren Client-Stationen abdecken müssen.

Die vertikale Strahlbreite von 121° mag auf den ersten Blick überraschend erscheinen, da sie sogar größer ist als die horizontale Öffnung. Diese Charakteristik ist jedoch gezielt gewählt, um Installationen auf verschiedenen Höhen zu unterstützen und gleichzeitig eine optimale Abdeckung in hügeligem oder urbanem Gelände zu gewährleisten. Die breite vertikale Öffnung kompensiert Höhenunterschiede zwischen Basis- und Client-Stationen und reduziert die Notwendigkeit präziser mechanischer Ausrichtung.

Das Stehwellenverhältnis (VSWR) von 1,5:1 über den gesamten Frequenzbereich zeigt die hohe Qualität der Antennenentwicklung. Ein niedriges VSWR bedeutet, dass fast die gesamte zugeführte Sendeleistung tatsächlich abgestrahlt wird und nicht durch Reflexionen an der Antenne verloren geht. Dies ist besonders wichtig bei professionellen Installationen, wo jedes Dezibel an Sendeleistung kostbar ist und regulatorische Beschränkungen beachtet werden müssen.

Sektorbetrieb und Netzwerktopologie

Der Begriff "Sektorantenne" beschreibt das spezielle Abstrahlverhalten dieser Antenne, die ihr Signal nicht rundstrahlend wie eine Omnidirektionalantenne abgibt, sondern konzentriert in einen definierten Sektor von etwa 118°. Diese Eigenschaft macht sie zum Baustein für sektorisierte Mobilfunk- oder WLAN-Netze, bei denen mehrere Sektorantennen an einem Standort installiert werden, um eine vollständige 360°-Abdeckung zu erreichen.

In typischen Installationen werden drei AM-3G18-120 Antennen verwendet, um eine nahezu vollständige Rundumabdeckung zu erzielen (3 × 118° = 354°, mit geringfügiger Überlappung). Diese Konfiguration ermöglicht es Wireless Internet Service Providern, von einem zentralen Standort aus eine große Anzahl von Client-Stationen zu versorgen, während gleichzeitig die Interferenz zwischen den Sektoren minimiert wird.

Die duale Polarisation spielt auch bei der Interferenzunterdrückung eine wichtige Rolle. Da die meisten Störquellen nur eine Polarisationsebene nutzen, kann die Antenne durch intelligente Polarisationsdiversität unerwünschte Signale abschwächen und gleichzeitig die gewünschten Signale verstärken.

Mechanische Konstruktion und Wetterbeständigkeit

Die physikalischen Abmessungen der AM-3G18-120 mit 73,5 cm Breite, 14,4 cm Tiefe und 7,8 cm Höhe bei einem Gewicht von 5,9 kg reflektieren die solide Konstruktion, die für den dauerhaften Außeneinsatz konzipiert wurde. Die relativ kompakten Abmessungen sind bemerkenswert, wenn man bedenkt, dass diese Antenne einen Gewinn von 18 dBi bei einer horizontalen Öffnung von über 100° erreicht.

Das mitgelieferte Montagekit ist speziell für die Mast- und Stangenbefestigung ausgelegt, was typisch für Sektorantennen ist, die meist in erhöhter Position installiert werden. Die robuste Mechanik muss nicht nur das Eigengewicht der Antenne tragen, sondern auch den Windlasten standhalten, die bei der Installation auf Masten oder Türmen auftreten können.

Die Außenmontage-Spezifikation impliziert eine entsprechende Schutzklasse gegen Wettereinflüsse. Professional-grade Antennen wie die AM-3G18-120 müssen extremen Temperaturschwankungen, UV-Strahlung, Regen, Schnee und Eisbildung standhalten, ohne dass sich ihre elektrischen Eigenschaften signifikant verschlechtern. Die verwendeten Materialien und Oberflächenbehandlungen sind darauf ausgelegt, auch nach Jahren im Außeneinsatz eine konstante Performance zu liefern.

Integration in das AirMax Rocket System

Als Teil des AirMax Rocket Kit Systems ist die AM-3G18-120 darauf optimiert, mit Ubiquitis Rocket-Basisstationen zusammenzuarbeiten. Diese modulare Herangehensweise ermöglicht es, verschiedene Antennentypen je nach Anwendungsfall mit derselben Rocket-Hardware zu kombininen. Die Rocket-Einheiten enthalten die komplette Funktechnik inklusive Prozessor, Speicher und Netzwerk-Interface, während die Antenne ausschließlich für die Signalabstrahlung und -empfang zuständig ist.

Diese Trennung von Funktechnik und Antenne bietet mehrere Vorteile: Zum einen können defekte Komponenten einzeln ausgetauscht werden, ohne das gesamte System ersetzen zu müssen. Zum anderen ermöglicht es eine flexible Systemkonfiguration – dieselbe Rocket-Einheit kann mit verschiedenen Antennen betrieben werden, je nachdem ob Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt- oder sektorisierte Abdeckung gewünscht ist.

Die elektrische Schnittstelle zwischen Rocket und Antenne erfolgt über standardisierte Koaxialverbindungen, die eine verlustarme Signalübertragung gewährleisten. Die mechanische Kopplung ist so gestaltet, dass die Rocket-Einheit wettergeschützt direkt an der Antenne montiert werden kann, was die Installationskosten reduziert und Signalverluste durch lange Koaxialkabel minimiert.

Ideal für diese Einsatzbereiche

Die spezifischen technischen Eigenschaften der AM-3G18-120 prädestinieren sie für verschiedene professionelle Anwendungsszenarien:

• Wireless Internet Service Provider (WISP) Netze: Die Kombination aus hohem Gewinn (18 dBi) und breiter Sektorabdeckung (118°) ermöglicht es WISPs, von zentralen Standorten aus große geografische Gebiete mit Breitband-Internet zu versorgen. Die MIMO-Technologie verdoppelt dabei die verfügbare Bandbreite pro Kunde.
• Campus und Firmengelände: Für die Vernetzung von Gebäuden über größere Distanzen bietet die Antenne eine kostengünstige Alternative zu Glasfaser-Installationen. Der hohe Gewinn ermöglicht stabile Verbindungen auch über mehrere Kilometer.
• Industrielle IoT-Backhaul-Netze: In Industrieumgebungen, wo hunderte von IoT-Sensoren und -Geräten vernetzt werden müssen, kann die AM-3G18-120 als zentraler Sammelpunkt fungieren, der die Daten aller Geräte in einem Sektor aggregiert und an die Netzwerk-Infrastruktur weiterleitet.
• Backup-Verbindungen für kritische Infrastruktur: Als redundanter Kommunikationsweg bietet die Antenne eine Alternative zu kabelgebundenen Verbindungen. Die hohe Verfügbarkeit des 3 GHz Bands und die robuste Konstruktion gewährleisten zuverlässige Kommunikation auch bei Ausfällen der Primärverbindung.
• Event- und temporäre Netzwerke: Für zeitlich begrenzte Installationen wie Messen, Konzerte oder Baustellen ermöglicht die einfache Montage eine schnelle Bereitstellung von Hochgeschwindigkeits-Internet ohne aufwendige Verkabelung.
