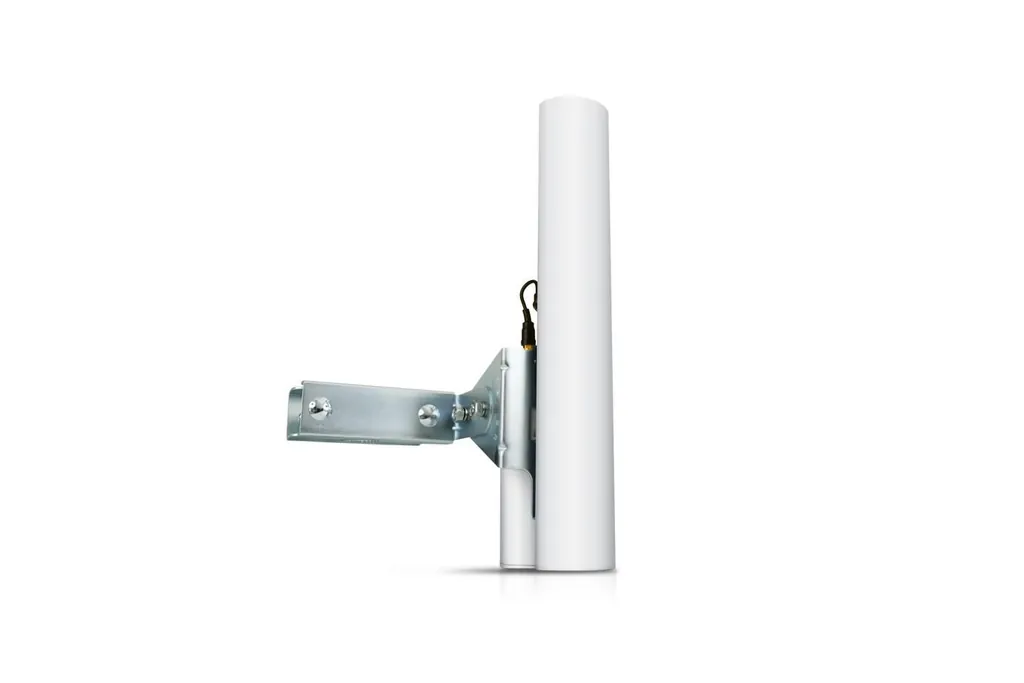

UBIQUITI AirMax AM-5G17-90 | 5GHz Sektor-Antenne | 17dBi 90°

Ubiquiti AM-5G17-90 Sektorantenne: Professionelle MIMO-Lösung für weitreichende 5-GHz-Netzwerke

Die Ubiquiti AM-5G17-90 ist eine professionelle Sektorantenne aus der bewährten AirMax-Produktfamilie, die speziell für anspruchsvolle Punkt-zu-Multipunkt-Verbindungen im 5-GHz-Band entwickelt wurde. Mit ihrer hohen Verstärkung von 17,1 dBi und der gezielten Strahlcharakteristik von 72° horizontal und 93° vertikal ermöglicht sie die effiziente Versorgung größerer Bereiche bei gleichzeitig optimierter Störungsunterdrückung. Als Teil des Rocket-Kits ist sie direkt für den Einsatz mit Ubiquitis Rocket-Basisstationen konzipiert und richtet sich an Netzwerkbetreiber, Systemintegratoren und professionelle Anwender, die zuverlässige Wireless-Verbindungen über größere Distanzen benötigen.

Antennencharakteristik und Leistungsmerkmale

Das Herzstück der AM-5G17-90 bildet ihre ausgeklügelte Sektorcharakteristik mit einem Antennengewinn von 17,1 dBi. Diese Verstärkung ermöglicht es, Funksignale gezielt zu bündeln und damit sowohl die Reichweite als auch die Signalqualität gegenüber omnidirektionalen Antennen deutlich zu verbessern. Die horizontale Strahlbreite von 72° ist optimal für die Versorgung eines definierten Sektors gewählt – breit genug für eine effektive Abdeckung, aber schmal genug, um Interferenzen mit benachbarten Sektoren oder anderen Funksystemen zu minimieren.

Die vertikale Strahlbreite von 93° sorgt dafür, dass auch bei unterschiedlichen Installationshöhen und topografischen Gegebenheiten eine zuverlässige Verbindung zu den Client-Stationen aufgebaut werden kann. Diese Charakteristik ist besonders vorteilhaft in urbanen Umgebungen, wo sich die zu versorgenden Endgeräte auf verschiedenen Höhenebenen befinden können.

Mit einem Stehwellenverhältnis (VSWR) von 1,5:1 bietet die Antenne eine sehr gute Anpassung an die Sendeelektronik. Dieser niedrige VSWR-Wert bedeutet, dass nur minimale Reflexionsverluste auftreten und die gesamte übertragene Energie effizient abgestrahlt wird. Dies ist entscheidend für die Maximierung der Übertragungsleistung und die Schonung der Sendeelektronik.

Frequenzbereich und Kompatibilität

Die AM-5G17-90 arbeitet im erweiterten 5-GHz-Band von 4,9 bis 5,9 GHz und deckt damit sowohl die lizenzfreien ISM-Bänder als auch spezielle Frequenzbereiche für behördliche und kommerzielle Anwendungen ab. Der untere Bereich um 4,9 GHz wird häufig für Public Safety-Anwendungen genutzt, während der Kernbereich von 5,1 bis 5,8 GHz die meisten kommerziellen WLAN- und Point-to-Point-Anwendungen abdeckt.

Diese breite Frequenzabdeckung macht die Antenne besonders flexibel einsetzbar und zukunftssicher. Sie ist kompatibel mit allen aktuellen Ubiquiti Rocket-Modellen für das 5-GHz-Band und unterstützt die neuesten MIMO-Technologien. Die duale Polarisation ermöglicht die gleichzeitige Nutzung beider Polarisationsebenen, was die spektrale Effizienz verdoppelt und höhere Datenraten ermöglicht.

Besonders relevant ist die Kompatibilität mit Ubiquitis AirMax-Protokoll, das speziell für Punkt-zu-Multipunkt-Verbindungen optimiert wurde. Das Time Division Multiple Access (TDMA)-Verfahren von AirMax reduziert Kollisionen und verbessert die Latenz, was besonders in Umgebungen mit vielen gleichzeitigen Verbindungen von Vorteil ist.

Mechanischer Aufbau und Wetterschutz

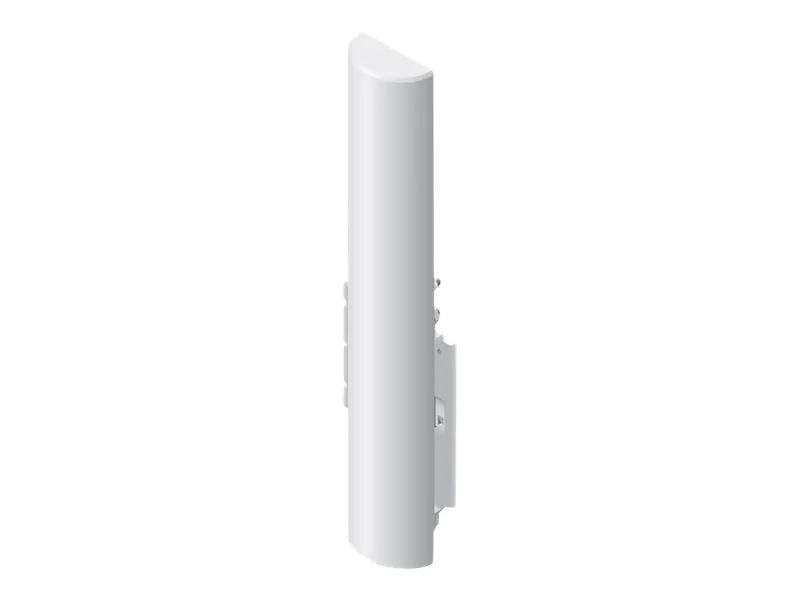

Mit Abmessungen von 367 mm Breite, 63 mm Tiefe und 41 mm Höhe bei einem Gewicht von nur 1,1 kg bietet die AM-5G17-90 eine kompakte und dennoch leistungsstarke Lösung für professionelle Anwendungen. Die schlanke Bauform reduziert die Windlast erheblich, was sowohl die mechanische Belastung der Maststruktur als auch die Installation vereinfacht.

Das robuste Gehäuse ist für den dauerhaften Außeneinsatz konzipiert und bietet Schutz gegen alle typischen Witterungseinflüsse. Die verwendeten Materialien sind UV-beständig und korrosionsresistent, was eine lange Lebensdauer auch in anspruchsvollen Umgebungen gewährleistet. Die präzise Fertigungsqualität sorgt für konstante Antennencharakteristik über die gesamte Betriebsdauer.

Das mitgelieferte Montagekit enthält alle notwendigen Komponenten für die professionelle Installation. Die Befestigungsmechanik ermöglicht eine präzise Ausrichtung und sichere Fixierung auch bei starken Windlasten. Die standardisierte Schnittstelle ist direkt kompatibel mit Ubiquitis Rocket-Basisstationen, was eine werkzeuglose Montage ermöglicht.

MIMO-Technologie und Signalqualität

Als MIMO-fähige Antenne unterstützt die AM-5G17-90 die gleichzeitige Übertragung mehrerer Datenströme über dieselbe Frequenz. Die duale Polarisation nutzt dabei sowohl die vertikale als auch die horizontale Polarisationsebene, wodurch die verfügbare Bandbreite effektiv verdoppelt wird. Diese Technologie ist besonders wichtig für moderne Hochgeschwindigkeits-Übertragungen und ermöglicht Datenraten, die mit Single-Input-Single-Output-Systemen nicht erreichbar wären.

Die präzise Antennencharakteristik minimiert Interferenzen zwischen den verschiedenen MIMO-Kanälen und sorgt für eine optimale Signaltrennung. Dies ist entscheidend für die Aufrechterhaltung hoher Datenraten auch bei ungünstigen Ausbreitungsbedingungen oder in Umgebungen mit Mehrwegeausbreitung.

Die hohe Richtwirkung der Antenne trägt zudem zur Verbesserung des Signal-zu-Rausch-Verhältnisses bei. Durch die gezielte Bündelung der Sendeleistung in den gewünschten Sektor werden sowohl die Reichweite als auch die Übertragungsqualität maximiert, während gleichzeitig die Störungen für andere Funksysteme minimiert werden.

Installation und Systemintegration

Die AM-5G17-90 ist als Teil eines kompletten Rocket-Kits konzipiert und lässt sich nahtlos in bestehende Ubiquiti-Netzwerkinfrastrukturen integrieren. Die standardisierte Schnittstelle ermöglicht eine direkte Verbindung mit allen kompatibeln Rocket-Basisstationen ohne zusätzliche Adapter oder Kabel. Diese Integration vereinfacht nicht nur die Installation, sondern reduziert auch potenzielle Fehlerquellen und Signalverluste.

Die kompakte Bauform erleichtert die Montage auf verschiedensten Maststrukturen, von einfachen Rohrmast-Installationen bis hin zu komplexen Turmkonstruktionen. Das geringe Gewicht reduziert die Anforderungen an die mechanische Befestigung und ermöglicht auch die Installation auf weniger stabilen Strukturen.

Für die optimale Leistung ist eine präzise Ausrichtung entscheidend. Die 72°-Strahlbreite bietet dabei einen guten Kompromiss zwischen Abdeckung und Präzisionsanforderungen – sie ist breit genug, um kleine Ausrichtungsfehler zu tolerieren, aber schmal genug, um gezielte Sektorversorgung zu ermöglichen.

Ideal für diese Einsatzbereiche

• Internet Service Provider (ISP) und Wireless Internet Service Provider (WISP): Die hohe Verstärkung und die sektorielle Abstrahlcharakteristik machen die AM-5G17-90 ideal für die Versorgung von Endkunden in einem definierten geografischen Bereich. Die 17,1 dBi Verstärkung ermöglichen Verbindungen über mehrere Kilometer bei optimalen Sichtverbindungen.
• Campus-Netzwerke und Unternehmensverbindungen: Für die Vernetzung von Gebäuden oder Standorten über größere Distanzen bietet die Antenne eine kostengünstige Alternative zu Festverbindungen. Die MIMO-Fähigkeit gewährleistet dabei ausreichende Bandbreite für moderne Geschäftsanwendungen.
• Event-Connectivity und temporäre Installationen: Dank der einfachen Installation und der robusten Konstruktion eignet sich die Antenne auch für zeitlich begrenzte Einsätze wie Messen, Festivals oder Baustellen, wo schnell eine leistungsfähige Netzwerkinfrastruktur aufgebaut werden muss.
• Backup- und Redundanz-Verbindungen: Als sekundäre Verbindung für kritische Netzwerkinfrastrukturen bietet die AM-5G17-90 eine zuverlässige Alternative zu leitungsgebundenen Verbindungen, insbesondere in Gebieten mit unzureichender Festnetzinfrastruktur.
• Video-Surveillance-Netzwerke: Für die Übertragung von Videodaten von entfernten Überwachungspunkten bietet die Antenne ausreichende Bandbreite und Reichweite. Die stabile Verbindung ist dabei entscheidend für unterbrechungsfreie Überwachung.
