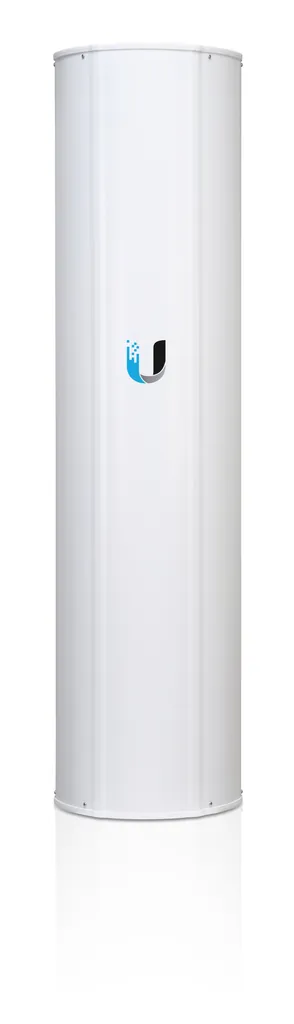

UBIQUITI airPrism Sector 5AC-90-HD | 5GHz Antenne | 90° 22dBi

Professionelle 5-GHz-Sektorantenne für Hochdichte-Funknetzwerke

Die Ubiquiti airPrism Sector 5GHz 90° High Density (AP-5AC-90-HD) ist eine hochspezialisierte Außenantenne für professionelle WLAN-Infrastrukturen und Punkt-zu-Mehrpunkt-Verbindungen im 5-GHz-Band. Mit ihrem beeindruckenden Antennengewinn von 22 dBi und der fokussierten 30°-Strahlencharakteristik richtet sich diese Sektorantenne an Netzwerkbetreiber, Internet-Service-Provider und Unternehmen, die zuverlässige Hochgeschwindigkeits-Funkverbindungen über große Distanzen etablieren müssen. Die airPrism-Technologie mit ihrer speziellen Beamforming-Architektur und den sechs RP-SMA-Anschlüssen ermöglicht dabei eine präzise Signalformung und deutlich reduzierte Interferenzen in dicht besiedelten Funkumgebungen.

Antennentechnologie und Signaleigenschaften

Das Herzstück der AP-5AC-90-HD bildet ein hochentwickeltes Antennenarray, das mit 22 dBi Gewinn zu den leistungsstärksten Sektorantennen in Ubiquitis Portfolio gehört. Diese Verstärkung ermöglicht es, selbst schwache Signale über Distanzen von mehreren Kilometern zu übertragen und zu empfangen. Der Frequenzbereich von 5,15 bis 5,85 GHz deckt das gesamte nutzbare 5-GHz-WLAN-Spektrum ab, einschließlich der in vielen Ländern für den Außenbereich freigegebenen UNII-Bänder.

Die charakteristische Abstrahlcharakteristik mit 30° horizontaler und vertikaler Strahlbreite macht diese Antenne zu einer echten Sektorantenne. Während Rundstrahlantennen ihre Energie gleichmäßig in alle Richtungen abstrahlen, konzentriert die AP-5AC-90-HD die verfügbare Sendeleistung auf einen definierten 30°-Sektor. Diese Fokussierung führt nicht nur zu einer höheren effektiven Strahlungsleistung (EIRP) in die gewünschte Richtung, sondern reduziert gleichzeitig Interferenzen mit benachbarten Funkzellen oder anderen Funksystemen. Für Netzwerkplaner bedeutet dies eine bessere Frequenzwiederverwertung und höhere Gesamtkapazität des Funknetzwerks.

Die duale Polarisation ermöglicht MIMO-Übertragungen (Multiple Input, Multiple Output), bei denen mehrere Datenströme gleichzeitig über verschiedene Polarisationsebenen übertragen werden. Moderne WLAN-Standards wie 802.11ac und 802.11ax nutzen diese Technologie, um den Durchsatz zu verdoppeln oder zu vervielfachen. Die sechs RP-SMA-Anschlüsse deuten auf ein komplexes Antennensystem hin, das möglicherweise drei oder sogar vier MIMO-Streams unterstützt – ein entscheidender Vorteil für hochperformante Anwendungen.

airPrism-Technologie und Interferenz-Unterdrückung

Die airPrism-Bezeichnung verweist auf Ubiquitis proprietäre Beamforming-Technologie, die sich deutlich von herkömmlichen Sektorantennen unterscheidet. Während traditionelle Antennen eine feste Abstrahlcharakteristik haben, kann die airPrism-Architektur ihre Strahlungskeule dynamisch anpassen und unerwünschte Signale gezielt ausblenden. Diese adaptive Beamforming-Fähigkeit ist besonders in städtischen Umgebungen oder bei der Abdeckung von Industriegeländen von unschätzbarem Wert, wo zahlreiche Interferenzquellen die Funkqualität beeinträchtigen können.

Die High-Density-Auslegung (HD) unterstreicht die Eignung für Umgebungen mit hoher Nutzer- und Gerätedichte. In Szenarien wie Stadien, Universitätscampus oder dicht bebauten Wohngebieten, wo sich hunderte von WLAN-Geräten das Spektrum teilen, wird die Fähigkeit zur präzisen Signalformung und Interferenz-Unterdrückung zum kritischen Erfolgsfaktor. Die Antenne kann ihre Empfangscharakteristik so anpassen, dass störende Signale aus bestimmten Richtungen effektiv ausgeblendet werden, während gewünschte Verbindungen verstärkt werden.

Diese intelligente Signalverarbeitung funktioniert allerdings nur in Kombination mit kompatiblen Ubiquiti-Access-Points, die ebenfalls über die entsprechende airPrism-Technologie verfügen. Die Antenne allein kann diese adaptiven Eigenschaften nicht entfalten – sie benötigt die Signalverarbeitung der dahinterliegenden Elektronik im Access Point oder der Basisstation.

Mechanischer Aufbau und Außentauglichkeit

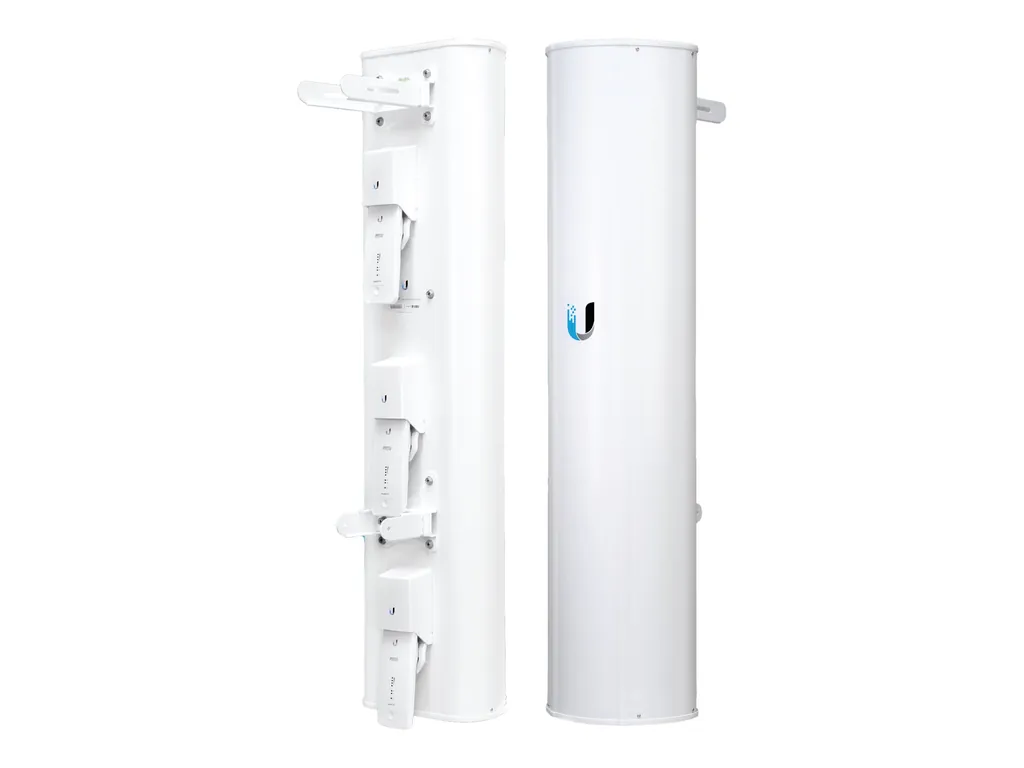

Mit Abmessungen von 322,6 mm Breite, 201,5 mm Tiefe und 1.300 mm Höhe gehört die AP-5AC-90-HD zu den größeren Antennen in ihrem Segment. Das Gewicht von 13,1 Kilogramm erfordert eine solide Mastmontage und entsprechende Windlastberechnungen bei der Installation. Die imposante Höhe von 1,30 Metern ist typisch für Hochgewinn-Sektorantennen, da die Größe der Antennenapertur direkt mit dem erzielbaren Gewinn korreliert. Größere Antennen können mehr elektromagnetische Energie sammeln und fokussieren, was sich in einem höheren dBi-Wert niederschlägt.

Die Konstruktion für den Außeneinsatz impliziert eine wetter- und UV-beständige Bauweise, auch wenn die genauen Schutzklassen in den verfügbaren technischen Daten nicht spezifiziert sind. Professionelle Außenantennen müssen typischerweise Temperaturbereiche von -40°C bis +65°C bewältigen und sind gegen eindringende Feuchtigkeit nach mindestens IP65 geschützt. Die mechanische Stabilität muss auch bei Windlasten bis zu 200 km/h gewährleistet sein – ein kritischer Aspekt bei der Mastdimensionierung und Verankerung.

Die sechs RP-SMA-Anschlüsse befinden sich vermutlich am hinteren Ende der Antenne und ermöglichen den Anschluss von Koaxialkabeln unterschiedlicher Impedanz. RP-SMA (Reverse Polarity SMA) ist ein in der WLAN-Technik weit verbreiteter Standard, der sich vom normalen SMA-Anschluss durch die umgekehrte Polung unterscheidet. Diese Anschlüsse müssen mit entsprechenden wetterfesten Kabeln und Steckern versehen werden, um langfristig zuverlässige Verbindungen zu gewährleisten.

Anwendungsgebiete und Netzwerk-Topologien

Die AP-5AC-90-HD eignet sich primär für Punkt-zu-Mehrpunkt-Verbindungen (PtMP), bei denen eine zentrale Basisstation mehrere entfernte Standorte versorgt. Typische Einsatzszenarien umfassen die Internetversorgung ländlicher Gebiete, wo Festnetz-Infrastruktur nicht verfügbar oder wirtschaftlich nicht darstellbar ist. Internet-Service-Provider nutzen solche Antennen, um von einem zentralen Turm aus mehrere Ortschaften oder Einzelgehöfte im Umkreis von 10-20 Kilometern zu versorgen.

In Industrieumgebungen ermöglicht die Antenne die Vernetzung verteilter Produktionsstandorte oder die Anbindung von Außenanlagen an das zentrale Netzwerk. Der 30°-Öffnungswinkel ist dabei ideal für die Abdeckung länglicher Geländestrukturen wie Hafenareale, Flughäfen oder große Fabrikgelände. Durch den Einsatz mehrerer Antennen mit unterschiedlicher Ausrichtung lässt sich eine vollständige 360°-Abdeckung realisieren, wobei jeder Sektor separat optimiert werden kann.

Für Campusnetze an Universitäten oder in Unternehmensparks bietet die Hochgewinn-Charakteristik die Möglichkeit, auch entfernte Gebäude ohne teure Glasfaserverlegung anzubinden. Die hohe Richtwirkung minimiert dabei Interferenzen zwischen verschiedenen Funkzellen und ermöglicht eine dichte Frequenzwiederverwendung. Besonders in Umgebungen mit vielen gleichzeitig aktiven WLAN-Geräten wird die airPrism-Technologie zum entscheidenden Vorteil für die Netzwerkstabilität.

Auch für Backup-Verbindungen und Disaster-Recovery-Szenarien ist die AP-5AC-90-HD eine wertvolle Komponente. Bei Ausfall der primären Internetanbindung kann binnen Stunden eine temporäre Funkverbindung zu einem alternativen Internetknoten etabliert werden, vorausgesetzt, entsprechende Gegenstationen sind verfügbar.

Installation und Netzwerk-Integration

Die Installation einer AP-5AC-90-HD erfordert fundierte Kenntnisse in der Hochfrequenztechnik und entsprechende Mess- und Ausrichtungshilfen. Die präzise mechanische Ausrichtung ist entscheidend für die Leistungsfähigkeit: Bereits wenige Grad Abweichung können die Verbindungsqualität drastisch verschlechtern oder die Verbindung komplett zum Erliegen bringen. Professionelle Installateure verwenden Spektrumanalysatoren und Signalstärkenmesser, um die optimale Ausrichtung zu ermitteln und dokumentieren.

Die Berechnung der Freiraumdämpfung ist ein kritischer Planungsaspekt. Bei 5,8 GHz beträgt die Freiraumdämpfung bereits über 10 Kilometer etwa 140 dB. Der 22-dBi-Gewinn der AP-5AC-90-HD muss daher gegen die Kabelverluste, Verbindungsverluste und die Empfangsempfindlichkeit der Gegenstelle aufgerechnet werden. Moderne Access Points erreichen Empfangsempfindlichkeiten von -80 bis -90 dBm bei höheren Modulationsarten, was die maximale Reichweite und den verfügbaren Durchsatz bestimmt.

Bei der Kabelwahl sollten hochwertige, verlustarme Koaxialkabel verwendet werden, da jedes dB Kabelverlust die Systemleistung direkt reduziert. Für längere Kabelwege zwischen Antenne und Access Point empfehlen sich daher Kabel mit großem Durchmesser (RG-213, LMR-400 oder besser), auch wenn diese deutlich teurer und schwerer zu verlegen sind. Die Verwendung von sechs separaten Kabeln erfordert zudem eine sorgfältige Kabelführung und professionelle Wetterschutzmaßnahmen an allen Verbindungsstellen.

Regulatorische Aspekte und Sendeleistung

Der Betrieb von Hochgewinn-Antennen im 5-GHz-Bereich unterliegt in Deutschland und der EU strengen regulatorischen Bestimmungen. Die maximal zulässige äquivalente isotrope Strahlungsleistung (EIRP) ist frequenz- und anwendungsabhängig begrenzt. Bei 22 dBi Antennengewinn dürfen entsprechend nur sehr geringe Sendeleistungen am Access Point eingestellt werden, um die EIRP-Limits einzuhalten. Dies erfordert Access Points mit entsprechend feiner Sendeleistungsregulierung und automatischer Compliance-Überwachung.

Für den gewerblichen Betrieb von Punkt-zu-Mehrpunkt-Verbindungen können in Deutschland Einzelfrequenzzuteilungen bei der Bundesnetzagentur beantragt werden, die höhere Sendeleistungen und exklusive Frequenznutzung ermöglichen. Dieser Prozess ist jedoch zeitaufwändig und kostenpflichtig, bietet aber im Gegenzug höchste Betriebssicherheit und Interferenzfreiheit. Viele kommerzielle WISP-Betreiber (Wireless Internet Service Provider) nutzen diesen Weg für ihre Backbone-Verbindungen.

Die CE-Kennzeichnung und R&TTE-Konformität sind für den europäischen Markt Voraussetzung, wobei die Antenne selbst als passives Bauteil weniger restriktiven Bestimmungen unterliegt als die dahinterliegende Sendeelektronik. Trotzdem muss das Gesamtsystem aus Antenne und Access Point als Einheit betrachtet und entsprechend zertifiziert oder notifiziert werden.

Kompatibilität und Systemintegration

Die AP-5AC-90-HD ist primär für den Einsatz mit Ubiquitis eigenen Access Points und Basisstationen konzipiert. Die airPrism-Funktionalität entfaltet sich nur in Kombination mit kompatiblen Geräten wie der airFiber-Serie oder bestimmten UniFi-Access-Points. Während die Antenne technisch auch mit Access Points anderer Hersteller betrieben werden kann, gehen dabei die adaptiven Beamforming-Eigenschaften verloren, und die Antenne verhält sich wie eine herkömmliche Sektorantenne mit fester Charakteristik.

Für optimale Leistung sollten die verwendeten Access Points mehrere räumliche Datenströme (Spatial Streams) unterstützen und über entsprechende Signalverarbeitungskapazitäten verfügen. 3x3 MIMO oder 4x4 MIMO sind für die volle Ausnutzung der sechs Antennenanschlüsse erforderlich, wobei die genaue Anschlussbelegung der jeweiligen Installationsanleitung zu entnehmen ist. Falsche Kabelzuordnung kann nicht nur die Leistung reduzieren, sondern auch zu destruktiven Interferenzen führen.

Die Integration in Netzwerk-Management-Systeme erfolgt typischerweise über den dahinterliegenden Access Point. Ubiquitis UniFi-Ecosystem bietet dabei zentrale Konfiguration und Monitoring über die UniFi-Controller-Software, die sowohl lokal als auch cloud-basiert betrieben werden kann. Diese ermöglicht die Überwachung von Signalqualität, Durchsatz und Interferenzen in Echtzeit sowie automatische Optimierungen der Sendeparameter.

Ideal für diese Einsatzbereiche

• Wireless Internet Service Provider (WISP): Die 22-dBi-Verstärkung und 30°-Sektorcharakteristik ermöglichen die Versorgung mehrerer Kundenstandorte über große Distanzen von einer zentralen Basisstation aus. Die airPrism-Technologie reduziert Interferenzen in spektral überlasteten Gebieten.
• Industrielle Punkt-zu-Mehrpunkt-Vernetzung: Für die Anbindung verteilter Produktionsstandorte, Außenanlagen oder Überwachungssysteme ohne teure Kabelverlegung. Die robuste Außenkonstruktion gewährleistet zuverlässigen Betrieb unter industriellen Umgebungsbedingungen.
• Campus- und Unternehmensnetze: Zur Vernetzung entfernter Gebäudeteile oder Außenbereiche mit hohem Bandbreitenbedarf. Die hohe Richtwirkung minimiert Interferenzen zwischen verschiedenen Funkzellen auf dem Gelände.
• Backup-Verbindungen und Disaster Recovery: Als redundante Internetanbindung oder temporäre Netzwerkbrücke bei Ausfall der primären Infrastruktur. Die schnelle Implementierung ohne Tiefbauarbeiten ermöglicht rasche Wiederherstellung der Konnektivität.
• Event- und temporäre Netzwerke: Für die Bereitstellung von Hochgeschwindigkeits-Internet bei Großveranstaltungen, Messen oder Baustellen, wo temporär hohe Kapazitäten über größere Bereiche benötigt werden.
