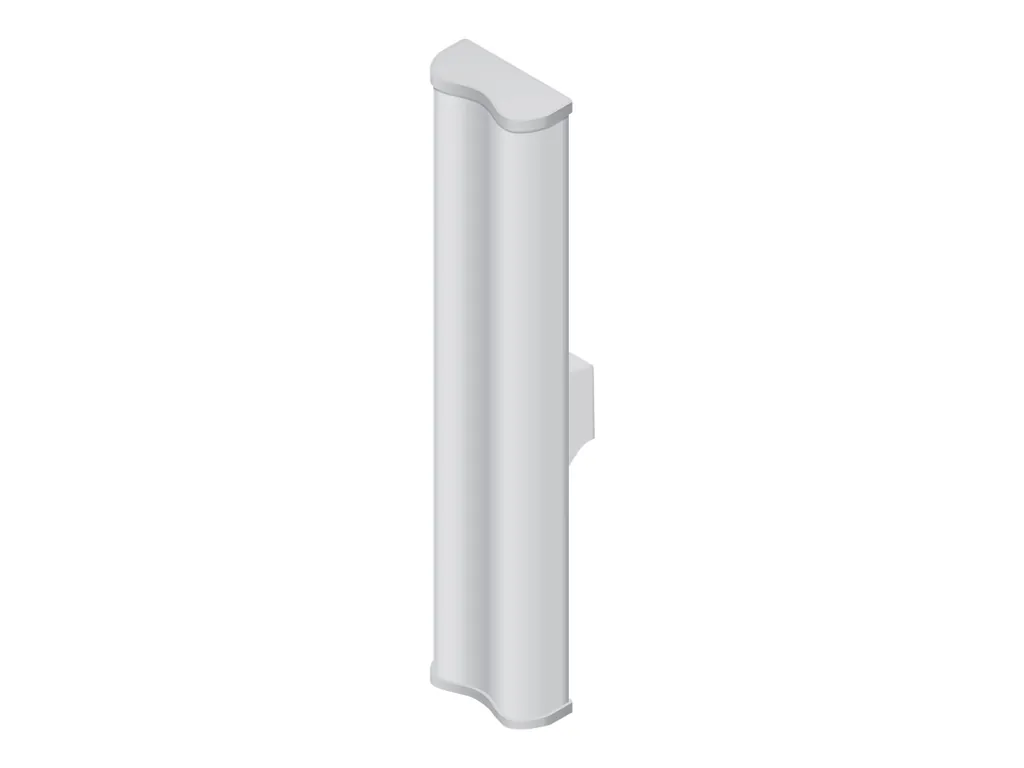

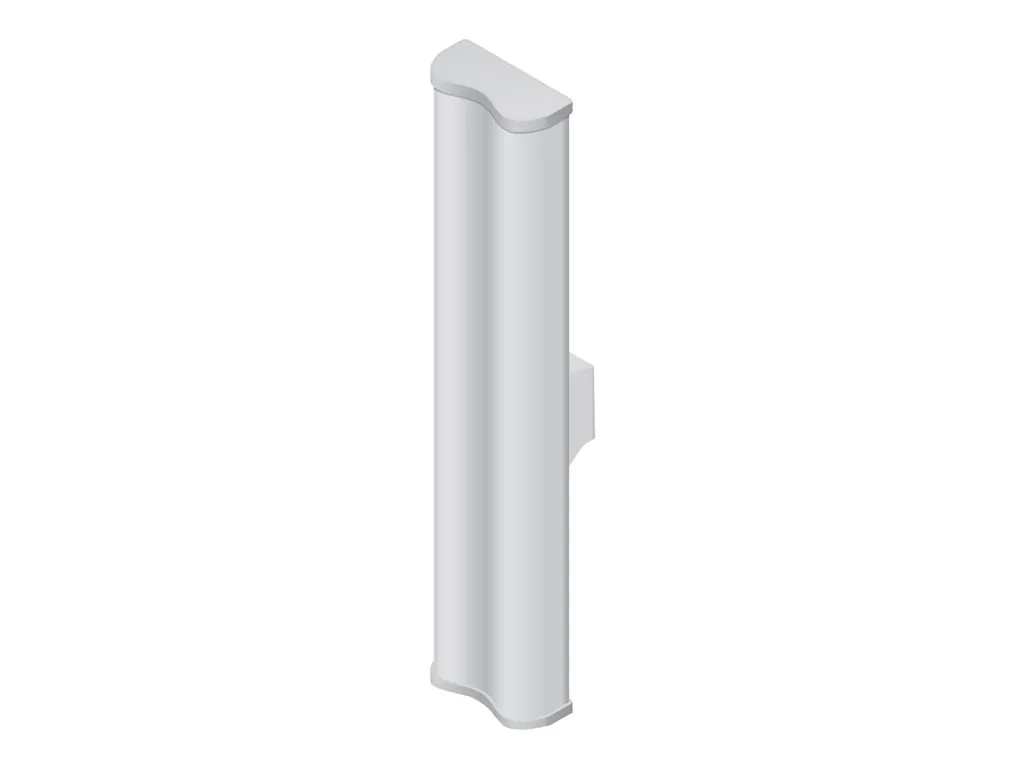

UBIQUITI AM-2G16-90 | 16dBi Sektor-Antenne 2,4GHz | 90° MIMO

Professionelle MIMO-Sektorantenne für AirMax-Netzwerke

Die Ubiquiti AM-2G16-90 ist eine speziell für den Außenbereich entwickelte Sektorantenne, die sich an Netzwerkbetreiber und IT-Administratoren richtet, die ihre AirMax-WLAN-Infrastruktur erweitern oder optimieren möchten. Mit einem Antennengewinn von 16 dBi und einem präzise eingestellten 90-Grad-Öffnungswinkel bietet diese Richtantenne eine ideale Balance zwischen Reichweite und Abdeckungsbereich. Die integrierte MIMO-Technologie und die duale Polarisation machen sie zu einer professionellen Lösung für Point-to-Multipoint-Verbindungen im 2,4-GHz-Band, während die wetterfeste Konstruktion auch unter rauen Umgebungsbedingungen zuverlässigen Betrieb gewährleistet.

Antennencharakteristik und Funkleistung

Das Herzstück der AM-2G16-90 liegt in ihrer durchdachten Antennencharakteristik, die speziell für Sektorenabdeckungen optimiert wurde. Der Antennengewinn von 16 dBi sorgt für eine deutliche Verstärkung des Signals in der Hauptstrahlrichtung, was sich direkt in größerer Reichweite und stabileren Verbindungen niederschlägt. Im Vergleich zu Rundstrahlantennen konzentriert diese Sektorantenne die Energie gezielt in einem 90-Grad-Sektor, wodurch weniger Sendeleistung verschwendet wird und gleichzeitig Interferenzen mit anderen Funksystemen minimiert werden.

Der Frequenzbereich von 2,3 bis 2,7 GHz deckt nicht nur das klassische 2,4-GHz-WLAN-Band ab, sondern bietet auch Spielraum für spezielle Anwendungen und länderspezifische Frequenzzuweisungen. Diese breite Abdeckung macht die Antenne international einsetzbar und zukunftssicher für verschiedene Regulierungsbestimmungen. Das niedrige Stehwellenverhältnis von 1,5:1 zeigt die hochwertige Anpassung der Antenne an das 50-Ohm-System und minimiert Reflexionsverluste, was sich in optimaler Energieübertragung und geringerer Belastung der sendenden Geräte niederschlägt.

Die horizontale Strahlbreite von 91 Grad ermöglicht eine breite Abdeckung, während die vertikale Strahlbreite von 90 Grad für eine ausgewogene Versorgung in der Höhe sorgt. Diese Abstrahlcharakteristik ist ideal für Anwendungen, bei denen ein großer Bereich horizontal abgedeckt werden soll, ohne dass Energie in den Himmel oder den Boden verschwendet wird. Typische Einsatzszenarien umfassen die Versorgung von Industriearealen, Campusgeländen oder ländlichen Gebieten, wo eine zentrale Basisstation mehrere Endpunkte gleichzeitig versorgen muss.

MIMO-Technologie und duale Polarisation

Die integrierte MIMO-Technologie (Multiple Input, Multiple Output) ist ein entscheidender Vorteil der AM-2G16-90 gegenüber herkömmlichen Single-Input-Antennen. MIMO nutzt mehrere Antennenelemente für gleichzeitige Übertragung und Empfang, wodurch sowohl die Datenrate als auch die Verbindungsqualität deutlich verbessert werden. In praktischen Anwendungen bedeutet dies höhere Durchsatzraten und stabilere Verbindungen, insbesondere in Umgebungen mit Mehrwegausbreitung oder beweglichen Objekten.

Die duale Polarisation ermöglicht es der Antenne, sowohl vertikal als auch horizontal polarisierte Signale zu verarbeiten. Diese Eigenschaft ist besonders wertvoll in professionellen Installationen, da sie Polarisationsverluste minimiert und die Kompatibilität mit verschiedenen Endgeräten verbessert. Wenn beispielsweise mobile Geräte ihre Orientierung ändern, kann die Antenne weiterhin optimale Signalqualität aufrechterhalten, da sie beide Polarisationsebenen abdeckt. Dies führt zu einer robusteren und zuverlässigeren Funkverbindung, was in geschäftskritischen Anwendungen von entscheidender Bedeutung ist.

Die Kombination aus MIMO und dualer Polarisation ermöglicht es modernen AirMax-Systemen, ihre maximale Leistungsfähigkeit zu entfalten. Ubiquiti's AirMax-Protokoll kann diese Antennencharakteristika intelligent nutzen, um Datenraten und Verbindungsqualität dynamisch zu optimieren. In der Praxis bedeutet dies, dass Netzwerkbetreiber mit dieser Antenne mehr gleichzeitige Verbindungen bei höherer Gesamtleistung realisieren können, was sie zu einer kosteneffizienten Lösung für wachsende Netzwerkanforderungen macht.

Robuste Außenkonstruktion und Montagesystem

Die AM-2G16-90 wurde speziell für den dauerhaften Außeneinsatz entwickelt und verfügt über eine wasserfeste Konstruktion, die auch extremen Witterungsbedingungen standhält. Das weiße Gehäuse reflektiert Sonnenstrahlung effektiv und verhindert Überhitzung, während die solide Bauweise Temperaturschwankungen, Feuchtigkeit und UV-Strahlung über Jahre hinweg widersteht. Diese Robustheit ist entscheidend für Installationen, die ohne regelmäßige Wartung zuverlässig funktionieren müssen.

Mit Abmessungen von 70 cm Höhe, 14,5 cm Breite und 7,9 cm Tiefe sowie einem Gewicht von 3,9 kg stellt die Antenne moderate Anforderungen an die Montagestruktur. Diese kompakten Maße erleichtern die Installation und reduzieren die Windlast, was besonders bei hohen Montagestrukturen von Vorteil ist. Die schlanke Bauform minimiert gleichzeitig die visuelle Auswirkung der Installation, was in städtischen Umgebungen oder bei ästhetischen Anforderungen wichtig sein kann.

Das mitgelieferte Montagekit ermöglicht die Befestigung an Standardmasten und bietet verschiedene Einstellmöglichkeiten für die optimale Ausrichtung. Die Stangenbefestigung ist für Mastdurchmesser üblicher Größen ausgelegt und bietet sichere Fixierung auch bei starken Windlasten. Die Möglichkeit zur präzisen Ausrichtung ist entscheidend für die Optimierung der Abdeckung und die Minimierung von Interferenzen mit anderen Funksystemen. Eine exakte Positionierung kann den Unterschied zwischen ausreichender und optimaler Netzwerkleistung ausmachen.

Integration in AirMax-Netzwerkarchitekturen

Die AM-2G16-90 ist speziell für die Integration in Ubiquiti's AirMax-Ökosystem entwickelt und arbeitet optimal mit AirMax-Basisstationen zusammen. Diese Kompatibilität ermöglicht es Netzwerkbetreibern, bewährte Hardware-Kombinationen zu nutzen und von den Synergieeffekten zwischen Antenne und Sendeeinheit zu profitieren. AirMax-Systeme können die Antennencharakteristika intelligent nutzen, um Sendeleistung, Kanalauswahl und Datenraten automatisch zu optimieren.

In typischen Point-to-Multipoint-Szenarien fungiert die Sektorantenne als zentrale Verteilungskomponente, die eine Basisstation mit mehreren entfernten Standorten verbindet. Die 90-Grad-Abstrahlcharakteristik ermöglicht es, ein Versorgungsgebiet in vier Sektoren zu unterteilen, wobei jeder Sektor von einer AM-2G16-90 abgedeckt wird. Diese Segmentierung reduziert Interferenzen zwischen verschiedenen Verbindungen und ermöglicht eine höhere Gesamtkapazität des Systems.

Die MIMO-Fähigkeiten der Antenne harmonieren perfekt mit modernen AirMax-Produkten, die diese Technologie vollständig ausnutzen können. In der Praxis bedeutet dies, dass Installationen mit dieser Antenne höhere Datenraten und stabilere Verbindungen erreichen als mit herkömmlichen Single-Input-Lösungen. Besonders in dichten Netzwerkumgebungen oder bei gleichzeitiger Versorgung vieler Endpunkte zeigen sich die Vorteile der MIMO-Architektur deutlich.

Anwendungsszenarien und Einsatzgebiete

Die AM-2G16-90 eignet sich hervorragend für eine Vielzahl professioneller Anwendungen, bei denen zuverlässige Funkverbindungen über mittlere bis große Distanzen erforderlich sind. Besonders wertvoll ist sie für Internetserviceprovider, die ländliche oder schwer verkabelte Gebiete mit Breitband-Internet versorgen möchten. Die Kombination aus hohem Antennengewinn und breiter Sektorabdeckung ermöglicht es, von einem zentralen Standort aus eine große Anzahl von Endkunden kostengünstig zu erreichen.

In industriellen Umgebungen findet die Antenne Anwendung bei der Vernetzung von Produktionsstätten, Lagerhallen oder weitläufigen Betriebsgeländen. Die robuste Außenkonstruktion macht sie ideal für Umgebungen mit staub-, feuchtigkeit- oder temperaturbelasteten Bedingungen, wo herkömmliche Verkabelung unpraktisch oder kostspielig wäre. Die MIMO-Technologie sorgt dabei für die nötige Bandbreite, um moderne Industrie-4.0-Anwendungen oder umfangreiche Datenübertragungen zu unterstützen.

Bildungseinrichtungen und Campusumgebungen profitieren von der Möglichkeit, Außenbereiche oder entfernte Gebäude kostengünstig an das Hauptnetzwerk anzubinden. Die 90-Grad-Abdeckung ist ideal für die Versorgung von Innenhöfen, Sportplätzen oder Parkplätzen, wo eine zentrale Antenne große Bereiche abdecken kann. Die wasserfeste Konstruktion gewährleistet dabei ganzjährigen zuverlässigen Betrieb ohne aufwendige Wartung.

Für temporäre Installationen wie Veranstaltungen, Baustellen oder Notfallkommunikation bietet die AM-2G16-90 eine schnell einsatzbare Lösung für hochwertige Funkverbindungen. Das mitgelieferte Montagekit ermöglicht eine rasche Installation und Demontage, während die robusten Eigenschaften auch bei kurzfristigem Außeneinsatz zuverlässige Leistung garantieren.

Planung und Installation professioneller Funkstrecken

Bei der Planung einer Installation mit der AM-2G16-90 ist die Standortanalyse von entscheidender Bedeutung. Die Sichtverbindung zu den Endpunkten sollte möglichst frei von Hindernissen sein, da die 2,4-GHz-Frequenz anfällig für Abschattungen durch Gebäude oder dichte Vegetation ist. Die Berücksichtigung der Fresnelzone ist dabei ebenso wichtig wie die Analyse potentieller Interferenzquellen in der Umgebung.

Die Höhenpositionierung der Antenne beeinflusst maßgeblich die Reichweite und Abdeckungsqualität. Während größere Höhen generell vorteilhaft sind, muss die vertikale Abstrahlcharakteristik von 90 Grad berücksichtigt werden, um eine optimale Ausleuchtung des Zielbereichs zu erreichen. Eine zu große Montagehöhe kann dazu führen, dass nahegelegene Bereiche unterversorgt werden, während eine zu geringe Höhe die maximale Reichweite begrenzt.

Die mechanische Installation erfordert eine stabile Maststruktur, die sowohl das Antennengewicht als auch Windlasten sicher aufnehmen kann. Das mitgelieferte Montagekit sollte entsprechend den örtlichen Windlastanforderungen und Sicherheitsbestimmungen installiert werden. Die exakte Ausrichtung der Antenne ist kritisch für die Performance und sollte mit professionellen Messinstrumenten oder Spektrumanalysatoren optimiert werden.

Die Verkabelung zwischen Antenne und Sendeeinheit sollte mit hochwertigen, verlustarmen Kabeln realisiert werden, da jeder Dezibel Verlust in der Zuleitung die Systemleistung direkt beeinträchtigt. Die Verwendung von qualitätsgeprüften N-Steckverbindern und die ordnungsgemäße Abdichtung aller Verbindungen sind essentiell für langfristig zuverlässigen Betrieb.
