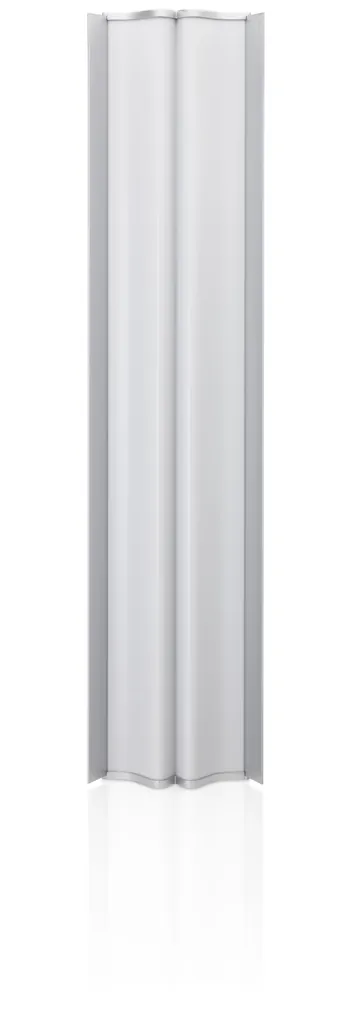

UBIQUITI AM-5AC21-60 | 5GHz Sektor-Antenne | 21dBi 60° MIMO

UBIQUITI AM-5AC21-60 AirMAX AC Sektor-Antenne: Hochleistungsantenne für professionelle WISP-Infrastrukturen

Die UBIQUITI AM-5AC21-60 ist eine professionelle 5-GHz-Sektor-Antenne aus der bewährten AirMAX AC-Serie, die speziell für den Aufbau leistungsstarker Wireless-Internet-Infrastrukturen entwickelt wurde. Mit einem Antennengewinn von 21 dBi und einer präzisen 60°-Strahlcharakteristik bietet sie die ideale Kombination aus hoher Reichweite und fokussierter Abdeckung für Punkt-zu-Mehrpunkt-Verbindungen. Dank MIMO-Technologie und dualer Polarisation erreicht sie die Performance-Standards, die Internet Service Provider und Unternehmen für zuverlässige Breitbandverbindungen benötigen.

Frequenzbereich und Regulierung

Die AM-5AC21-60 arbeitet im 5-GHz-Band zwischen 5,1 und 5,85 GHz und deckt damit sowohl die UNII-1- als auch die UNII-3-Bänder ab. Dieser erweiterte Frequenzbereich bietet Betreibern die Flexibilität, je nach lokaler Regulierung und Interferenzsituation die optimalen Kanäle zu wählen. Im Gegensatz zum überfüllten 2,4-GHz-Band bietet das 5-GHz-Spektrum deutlich mehr verfügbare Kanäle und geringere Interferenzen durch Consumer-WLAN-Geräte.

Besonders in dicht besiedelten Gebieten ist diese Frequenzflexibilität entscheidend für die Netzwerkplanung. Während die unteren Frequenzen (5,15-5,35 GHz) teilweise Indoor-Anwendungen vorbehalten sind, ermöglichen die höheren Bereiche bis 5,85 GHz den Einsatz im Außenbereich mit höheren Sendeleistungen. Dies ist besonders relevant für WISP-Betreiber (Wireless Internet Service Provider), die großflächige Abdeckung mit hohen Datenraten realisieren müssen.

Antennengewinn und Strahlcharakteristik

Mit einem Antennengewinn von 21 dBi positioniert sich die AM-5AC21-60 im oberen Leistungsbereich für Sektor-Antennen. Dieser hohe Gewinn resultiert aus der präzisen Fokussierung der Strahlung auf einen 60°-Sektor sowohl in horizontaler als auch in vertikaler Richtung. Die symmetrische Strahlcharakteristik vereinfacht die Netzwerkplanung erheblich, da keine separaten Überlegungen für Azimut- und Elevationswinkel erforderlich sind.

Der 60°-Öffnungswinkel stellt einen optimalen Kompromiss zwischen Abdeckung und Fokussierung dar. Im Vergleich zu 90°- oder 120°-Sektoren bietet er eine höhere Richtwirkung und damit größere Reichweite, während er gleichzeitig eine ausreichend breite Abdeckung für typische Zellenstrukturen ermöglicht. Sechs Antennen dieses Typs können theoretisch eine 360°-Rundumabdeckung mit Überlappungen realisieren, wobei in der Praxis oft drei bis vier Sektoren für optimale Performance ausreichen.

Das niedrige Stehwellenverhältnis (VSWR) von 1,5:1 gewährleistet eine effiziente Leistungsübertragung zwischen Sender und Antenne. Werte unter 2:1 gelten als sehr gut und minimieren Reflexionsverluste, was sich direkt in höherer Übertragungsleistung und besserer Signalqualität niederschlägt.

MIMO-Technologie und duale Polarisation

Die Antenne unterstützt MIMO-Technologie (Multiple Input, Multiple Output) mit einer 2x2-Konfiguration. Diese ermöglicht die gleichzeitige Übertragung von zwei Datenströmen über unterschiedliche Polarisationsebenen, wodurch sich die theoretische Datenrate im Vergleich zu Single-Input-Single-Output-Systemen verdoppeln lässt. In Verbindung mit modernen UBIQUITI-Access-Points der AC-Serie können so Bruttodatenraten von bis zu mehreren hundert Megabit pro Sekunde erreicht werden.

Die duale Polarisation nutzt sowohl vertikale als auch horizontale Polarisationsebenen, was nicht nur die MIMO-Funktionalität ermöglicht, sondern auch die Resistenz gegen Mehrwegeausbreitung und Fading-Effekte verbessert. Dies ist besonders in urbanen Umgebungen mit vielen Reflexionsflächen von Vorteil, wo Signale über multiple Pfade zum Empfänger gelangen können.

Laut Hersteller ist die Antenne für den Einsatz mit der gesamten airMAX AC-Produktlinie optimiert, was eine nahtlose Integration in bestehende UBIQUITI-Infrastrukturen gewährleistet. Die Impedanz-Anpassung und die Strahlcharakteristik sind speziell auf die Eigenschaften der airMAX-Access-Points abgestimmt.

Mechanischer Aufbau und Montage

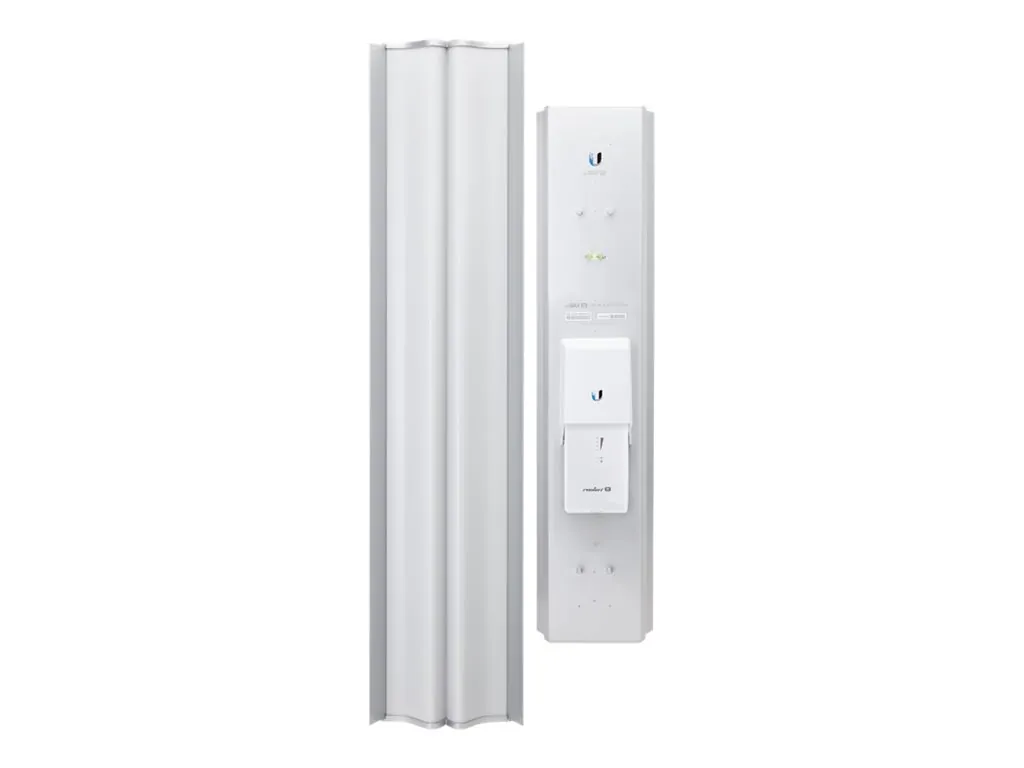

Mit Abmessungen von 75 cm Höhe, 17,3 cm Breite und 7,8 cm Tiefe sowie einem Gewicht von 4,8 kg ist die AM-5AC21-60 für eine Hochleistungs-Sektor-Antenne verhältnismäßig kompakt. Die längliche Form resultiert aus dem Array-Design, bei dem mehrere Strahlerelemente vertikal angeordnet sind, um die gewünschte Richtwirkung zu erzielen.

Die Antenne ist ausschließlich für die Außenmontage konzipiert und verfügt über eine robuste Konstruktion, die den Anforderungen professioneller Installationen gerecht wird. Das mitgelieferte Montagekit ermöglicht die Befestigung an Standard-Masten und bietet verschiedene Justierungsmöglichkeiten für die präzise Ausrichtung. Die mechanische Stabilität ist entscheidend für konstante Performance, da bereits geringe Verschiebungen der Antennenposition durch Wind oder Vibrationen die Abdeckung beeinträchtigen können.

Die Stangenbefestigung unterstützt typische Mastdurchmesser von 40-60 mm, was mit den meisten industriellen Montagesystemen kompatibel ist. Das Montagesystem erlaubt sowohl die horizontale Montage für Standard-Sektorabdeckung als auch angewinkelte Positionen für spezielle Abdeckungsszenarien, etwa bei geneigtem Gelände oder zur Kompensation mechanischer Montagebeschränkungen.

Systemintegration und Kompatibilität

Die AM-5AC21-60 ist primär für den Einsatz als Sektor-Antenne in Punkt-zu-Mehrpunkt-Konfigurationen vorgesehen. In typischen Installationen wird sie an einem zentralen, erhöhten Standort montiert und versorgt multiple Client-Antennen im Abdeckungsbereich mit Breitband-Internet. Diese Topologie ist charakteristisch für WISP-Netze, bei denen ein Internetanbieter von wenigen zentralen Punkten aus eine größere geografische Region abdeckt.

Die Kompatibilität mit der airMAX AC-Serie bedeutet, dass moderne Funktionen wie airMAX AC-Protocol, beamforming und adaptive Modulation unterstützt werden. Das airMAX-Protokoll ist UBIQUITIs proprietäre Weiterentwicklung des 802.11ac-Standards, die speziell für Outdoor-Point-to-Multipoint-Anwendungen optimiert wurde und höhere Effizienz bei der Bandbreitenzuteilung bietet als Standard-WLAN-Protokolle.

Für optimale Systemperformance sollte die Antenne mit passenden airMAX AC-Access-Points kombiniert werden, die ebenfalls Dual-Polarisation und MIMO-Technologie unterstützen. Die Leistungsregelung und Kanalauswahl erfolgt dann über die UBIQUITI-Management-Software, die eine zentrale Konfiguration und Überwachung des gesamten Netzwerks ermöglicht.

Ideal für diese Einsatzbereiche

• WISP-Infrastrukturen (Wireless Internet Service Provider): Die Kombination aus 21 dBi Gewinn, 60°-Abdeckung und MIMO-Unterstützung macht die Antenne ideal für kommerzielle Internetanbieter, die ländliche oder schwer verkabelte Gebiete mit Breitband versorgen. Der hohe Gewinn ermöglicht große Reichweiten bei gleichzeitig hohen Datenraten.
• Campus- und Industrienetze: Für die Abdeckung großer Außenbereiche wie Universitätsgelände, Industrieanlagen oder Logistikzentren bietet die fokussierte 60°-Charakteristik optimale Kontrolle über die Abdeckung bei minimalen Interferenzen zwischen benachbarten Sektoren.
• Backhaul für Mesh-Netze: Als zentrale Einspeise-Antenne in hierarchischen Netzstrukturen kann sie mehrere nachgelagerte Access Points mit Internet-Backhaul versorgen und so komplexe Mesh-Topologien unterstützen.
• Temporäre Netzwerke: Für Events, Baustellen oder Notfall-Kommunikation bietet die robuste Außenkonstruktion und das mitgelieferte Montagekit die Möglichkeit für schnelle Deployments mit professioneller Performance.
• Point-to-Multipoint Video-Übertragung: Die hohe Bandbreite und stabile Verbindungsqualität durch MIMO-Technologie ermöglichen zuverlässige Übertragung von Video-Streams zu multiple Empfänger, etwa für Überwachungssysteme oder Broadcasting-Anwendungen.

Installation und Netzwerkplanung

Die erfolgreiche Installation einer Sektor-Antenne erfordert sorgfältige Planung der Standortwahl und Ausrichtung. Die 60°-Strahlbreite bedeutet, dass die Antenne präzise auf den gewünschten Abdeckungsbereich ausgerichtet werden muss. Bereits eine Abweichung von 10-15° kann zu deutlichen Performance-Verlusten am Rand des Abdeckungsbereichs führen.

Bei der Standortwahl sind Faktoren wie Höhe über Grund, Sichtlinien zu den Client-Standorten und potenzielle Interferenzquellen zu berücksichtigen. Die Fresnelzone – der elliptische Bereich um die direkte Sichtlinie – sollte zu mindestens 60% frei von Hindernissen sein, um optimale Signalqualität zu gewährleisten. Bei 5 GHz sind diese Zonen relativ kompakt, was die Planung vereinfacht.

Die mechanische Installation erfordert einen stabilen Mast, der das Gewicht von 4,8 kg plus Windlasten sicher tragen kann. Das mitgelieferte Montagekit bietet Verstellmöglichkeiten für Azimut und Elevation, wobei präzise Justierung oft mit einem Spektrumanalysator oder der UBIQUITI-Software vorgenommen wird, um die optimale Ausrichtung zu finden.

Performance-Optimierung und Interferenz-Management

Die hohe Richtwirkung der AM-5AC21-60 bietet natürlichen Schutz vor Interferenzen aus anderen Richtungen, was in zunehmend überfüllten Frequenzbändern ein entscheidender Vorteil ist. Die 21 dBi Gewinn bedeuten jedoch auch, dass die Antenne empfindlich auf Reflexionen und Mehrwegeausbreitung reagieren kann, besonders in urbanen Umgebungen mit vielen reflektierenden Oberflächen.

Das niedrige VSWR von 1,5:1 minimiert nicht nur Verluste, sondern reduziert auch die Entstehung von Intermodulationsprodukten, die benachbarte Frequenzen stören können. Dies ist besonders wichtig in Installationen mit mehreren parallel betriebenen Antennen am selben Standort.

Die MIMO-Technologie mit dualer Polarisation bietet zusätzliche Diversitäts-Vorteile, die die Robustheit der Verbindung gegenüber Fading-Effekten erhöhen. In Verbindung mit modernen Modulationsverfahren können so auch unter schwierigen Ausbreitungsbedingungen stabile Verbindungen mit hohen Datenraten aufrechterhalten werden.

Wartung und Lebensdauer

Als passives Antennensystem benötigt die AM-5AC21-60 praktisch keine regelmäßige Wartung. Die robuste Außenkonstruktion ist für langjährigen Betrieb unter verschiedenen Witterungsbedingungen ausgelegt. Lediglich periodische Sichtkontrollen der mechanischen Befestigung und gegebenenfalls eine Reinigung der Antennenoberfläche sind empfehlenswert.

Die einjährige Herstellergarantie deckt Material- und Verarbeitungsfehler ab, wobei UBIQUITI für seine Outdoor-Hardware eine bewährte Zuverlässigkeitsbilanz vorweisen kann. Die lange Lebensdauer passiver Antennenkomponenten macht sie zu einer kostengünstigen Investition, da sie oft mehrere Generationen aktiver Netzwerkkomponenten überdauern.

Bei Systemupgrades oder Frequenzwechseln innerhalb des 5-GHz-Bands bleibt die Antenne weiterhin verwendbar, da ihre Breitbandigkeit den gesamten regulierten Bereich abdeckt. Dies schützt die Investition bei zukünftigen Technologie-Entwicklungen oder regulatorischen Änderungen.
