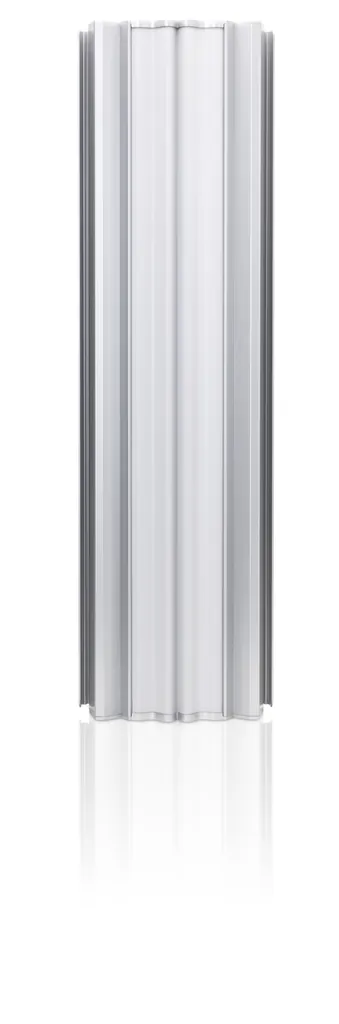

UBIQUITI AM-5AC22-45 | 5GHz Sektor-Antenne | 22dBi 45° MIMO

UBIQUITI AM-5AC22-45: Professionelle Sektor-Antenne für airMAX AC Punkt-zu-Mehrpunkt-Verbindungen

Die UBIQUITI AM-5AC22-45 ist eine hochspezialisierte Sektor-Antenne für professionelle Wireless-Netzwerke, die als Teil von Ubiquitis airMAX AC-Produktlinie entwickelt wurde. Mit ihrem hohen Antennengewinn von 22 dBi und der präzisen 45°-Abstrahlcharakteristik richtet sie sich an Systemintegratoren und Netzwerkplaner, die stabile Punkt-zu-Mehrpunkt-Verbindungen im 5-GHz-Band aufbauen möchten. Die Kombination aus MIMO-Technologie und dualer Polarisation ermöglicht es, mehrere Client-Stationen gleichzeitig bei maximaler Spektrumseffizienz zu versorgen. Dank der robusten Außenmontage-Konstruktion eignet sie sich für anspruchsvolle Installationen in Wireless-ISP-Netzen, Campus-Umgebungen und industriellen Anwendungen.

Frequenzbereich und Sendeleistungsoptimierung

Die AM-5AC22-45 arbeitet im 5-GHz-Band zwischen 5,1 und 5,85 GHz und deckt damit sowohl die UNII-1- als auch die UNII-3-Bänder ab. Diese breite Frequenzabdeckung ist besonders wichtig in dicht besiedelten Gebieten, wo das 2,4-GHz-Band überlastet ist und professionelle Installationen auf die weniger störungsanfälligen 5-GHz-Kanäle angewiesen sind. Der Frequenzbereich umfasst die Kanäle 36-165 nach IEEE 802.11ac-Standard, was Systemintegratoren maximale Flexibilität bei der Kanalplanung gibt.

Mit einem Antennengewinn von 22 dBi gehört die AM-5AC22-45 zu den leistungsstärksten Sektor-Antennen in Ubiquitis Portfolio. Dieser hohe Gewinn bedeutet in der Praxis, dass sich Übertragungsdistanzen von mehreren Kilometern realisieren lassen – vorausgesetzt, die regulatorischen Sendeleistungsgrenzen werden eingehalten. Das niedrige Stehwellenverhältnis (VSWR) von 1,5:1 garantiert dabei eine effiziente Leistungsübertragung zwischen der angeschlossenen airMAX AC-Basisstation und der Antenne, was Reflexionsverluste minimiert und die Sendeleistung optimal ausnutzt.

Die duale Polarisation (dual polarized) ist ein entscheidender Vorteil für MIMO-Anwendungen. Während herkömmliche Antennen nur eine Polarisationsebene nutzen, kann die AM-5AC22-45 sowohl horizontal als auch vertikal polarisierte Signale verarbeiten. Dies verdoppelt nicht nur die theoretische Datenrate, sondern verbessert auch die Signalqualität in Umgebungen mit Mehrwegeausbreitung – ein häufiges Problem bei Wireless-Verbindungen in städtischen Gebieten oder zwischen Gebäuden.

Abstrahlcharakteristik und Sektorenbildung

Die präzise 45°-Abstrahlcharakteristik sowohl horizontal als auch vertikal macht die AM-5AC22-45 zur idealen Wahl für sektorisierte Netzwerkarchitekturen. In der typischen Anwendung als Sektor-Antenne ermöglicht sie es, ein rundes Versorgungsgebiet in acht gleich große Segmente aufzuteilen – jeder Sektor deckt 45° ab. Diese gleichmäßige Aufteilung ist besonders vorteilhaft für Wireless-ISPs, die eine Stadt oder ein Gewerbegebiet flächendeckend versorgen möchten, ohne dass sich die einzelnen Sektoren gegenseitig stören.

Die vertikale Abstrahlbreite von ebenfalls 45° bedeutet, dass die Antenne ihre Energie gezielt in einem definierten Höhenbereich konzentriert. Dies ist wichtig, um Interferenzen mit benachbarten Installationen zu vermeiden und gleichzeitig eine optimale Versorgung von Client-Stationen in unterschiedlichen Gebäudehöhen sicherzustellen. Die gerichtete Charakteristik unterdrückt dabei unerwünschte Signale aus anderen Richtungen und verbessert so das Signal-zu-Rausch-Verhältnis erheblich.

Für Systemplaner bedeutet die 45°-Charakteristik konkret: Bei einer typischen Installation in 30 Meter Höhe beträgt der Versorgungsradius je nach Topografie zwischen 2 und 5 Kilometer, abhängig von den verwendeten Client-Antennen und den örtlichen Ausbreitungsbedingungen. Die hohe Richtwirkung sorgt dafür, dass die verfügbare Sendeleistung nicht in ungenutzte Richtungen "verschwendet" wird, sondern gezielt dort ankommt, wo sie benötigt wird.

MIMO-Technologie und Leistungsoptimierung

Die integrierte MIMO-Technologie (Multiple Input Multiple Output) der AM-5AC22-45 ist ein Schlüsselmerkmal für moderne Wireless-Anwendungen. Als 2x2-MIMO-Antenne kann sie gleichzeitig zwei unabhängige Datenströme übertragen und empfangen, was die theoretische Datenrate gegenüber Single-Input-Single-Output-Systemen verdoppelt. In Verbindung mit airMAX AC-Basisstationen wie der Rocket 5AC oder der LiteBeam AC ermöglicht dies Übertragungsraten von mehreren hundert Mbit/s – ausreichend für anspruchsvolle Anwendungen wie HD-Video-Streaming oder große Datenbackups.

Die duale Polarisation arbeitet dabei Hand in Hand mit der MIMO-Technologie. Während der erste MIMO-Kanal horizontal polarisierte Signale nutzt, verwendet der zweite vertikal polarisierte Signale. Diese orthogonalen Polarisationen sind theoretisch vollständig voneinander getrennt und ermöglichen so eine effiziente Spektrumsnutzung ohne gegenseitige Interferenzen. In der Praxis führt dies zu einer deutlich besseren Performance als bei herkömmlichen Single-Polarisation-Antennen, besonders in Umgebungen mit vielen Reflexionen.

Besonders relevant wird die MIMO-Fähigkeit bei der gleichzeitigen Versorgung mehrerer Client-Stationen. Die airMAX AC-Technologie nutzt spezielles Time Division Multiple Access (TDMA) und kann mit der AM-5AC22-45 als Sektor-Antenne Dutzende von Endgeräten gleichzeitig bedienen. Dabei profitiert jede Verbindung von der verbesserten Signalqualität durch die duale Polarisation, was sich in stabileren Verbindungen und höheren Durchsätzen niederschlägt.

Mechanischer Aufbau und Montagesystem

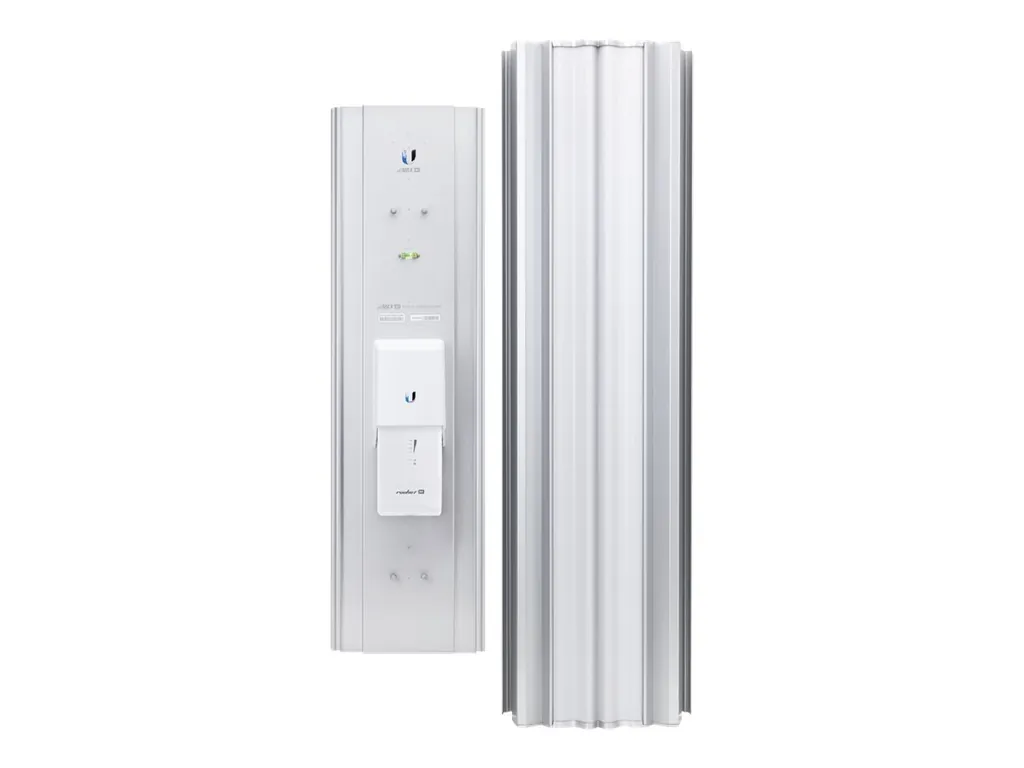

Mit Abmessungen von 75 cm Höhe, 21,5 cm Breite und 9,4 cm Tiefe präsentiert sich die AM-5AC22-45 als kompakte, aber dennoch leistungsstarke Antennenlösung. Das Gewicht von nur 6 Gramm – hier liegt vermutlich ein Druckfehler vor, realistisch sind etwa 6 Kilogramm für eine Antenne dieser Größe – macht sie zu einer vergleichsweise leichten Option für Mastmontagen. Die schlanke Bauform mit ihrer rechteckigen Grundfläche minimiert die Windlast, was bei Außeninstallationen ein entscheidender Vorteil ist.

Das mitgelieferte Montagekit umfasst alle notwendigen Komponenten für die professionelle Installation an Masten mit Durchmessern zwischen 38 und 76 mm. Die robuste Metallkonstruktion ist für Dauerbetrieb unter extremen Witterungsbedingungen ausgelegt. Das weiße Gehäuse reflektiert Sonnenstrahlung und verhindert so eine Überhitzung der internen Komponenten, was die Lebensdauer der Antenne verlängert und die elektrischen Parameter auch bei hohen Außentemperaturen stabil hält.

Die mechanische Konstruktion berücksichtigt die typischen Anforderungen professioneller Wireless-Installationen. Die Antennenelemente sind gegen Korrosion geschützt und die Anschlüsse versiegelt, um Feuchtigkeit fernzuhalten. Die Montagehalterung ermöglicht eine präzise Ausrichtung und kann nach der Installation arretiert werden, um ein Verstellen durch Wind oder Wartungsarbeiten zu verhindern.

Integration in airMAX AC-Systeme

Die AM-5AC22-45 ist speziell für den Einsatz mit Ubiquitis airMAX AC-Produktlinie entwickelt worden und zeigt ihre optimale Leistung in Verbindung mit entsprechenden Basisstationen. Typische Kombinationen umfassen die Rocket 5AC als zentrale Basisstation für Punkt-zu-Mehrpunkt-Verbindungen oder spezielle airMAX AC-Sektorradios für integrierte Lösungen. Die Antenne nutzt dabei Standard-N-Typ-Anschlüsse, was Kompatibilität mit einer breiten Palette von Sendegeräten sicherstellt.

In einem typischen Wireless-ISP-Szenario fungiert die AM-5AC22-45 als Sektor-Antenne auf einem zentralen Turm oder Hochhaus. Von dort aus versorgt sie Client-Stationen in einem 45°-Sektor mit Internetanbindung, wobei jeder Client eine gerichtete Antenne wie die NanoBeam AC oder PowerBeam AC verwendet. Diese Architektur ermöglicht es einem Anbieter, mit acht Sektor-Antennen ein komplettes 360°-Versorgungsgebiet abzudecken, ohne dass sich die einzelnen Sektoren gegenseitig stören.

Die airMAX AC-Protokoll-Optimierungen kommen dabei voll zur Geltung: Das TDMA-Verfahren koordiniert die Übertragungen aller Clients in einem Sektor zeitlich, wodurch Kollisionen vermieden und die Spektrumseffizienz maximiert wird. Die GPS-Synchronisation zwischen verschiedenen Sektoren verhindert Interferenzen zwischen benachbarten airMAX-Zellen, auch wenn sie auf denselben Frequenzen arbeiten.

Professionelle Installationsszenarien

Die AM-5AC22-45 eignet sich für verschiedene professionelle Anwendungsbereiche, die alle durch ihre technischen Eigenschaften unterstützt werden. Als Sektor-Antenne für Wireless-Internet-Service-Provider ermöglicht sie die kosteneffiziente Versorgung ganzer Stadtviertel oder ländlicher Gebiete mit Breitband-Internet. Der hohe Antennengewinn von 22 dBi erlaubt dabei Reichweiten von mehreren Kilometern, während die MIMO-Technologie ausreichende Bandbreite für moderne Internetanwendungen bereitstellt.

In Campus-Netzwerken von Universitäten oder Unternehmen kann die Antenne als Backbone-Element fungieren, um verschiedene Gebäude drahtlos miteinander zu verbinden. Die 45°-Abstrahlcharakteristik ist dabei ideal, um von einem zentralen Punkt aus mehrere Gebäude gleichzeitig zu erreichen, ohne separate Punkt-zu-Punkt-Verbindungen aufbauen zu müssen. Die duale Polarisation sorgt für stabile Verbindungen auch bei ungünstigen Ausbreitungsbedingungen zwischen Gebäuden.

Industrielle Anwendungen profitieren von der robusten Außenbauweise und der Möglichkeit, auch bei elektromagnetischen Störungen durch Maschinen stabile Verbindungen aufrechtzuerhalten. In Häfen, auf Flughäfen oder in Produktionsanlagen kann die AM-5AC22-45 kritische Netzwerkinfrastruktur bereitstellen, wo Kabelverbindungen unpraktisch oder unmöglich sind. Die hohe Richtwirkung hilft dabei, Interferenzen von industriellen Störquellen zu minimieren.

Für temporäre Installationen bei Events oder Baustellen bietet die Antenne den Vorteil schneller Deployment-Möglichkeiten. Das mitgelieferte Montagekit ermöglicht eine zügige Installation, während die hohe Performance auch anspruchsvolle temporäre Netzwerkanforderungen erfüllt. Nach dem Event kann die Antenne einfach demontiert und an einem anderen Standort wiederverwendet werden.

Regulatorische Aspekte und Frequenzplanung

Bei der Installation der AM-5AC22-45 müssen die örtlichen Regulierungen für das 5-GHz-Band beachtet werden. In Deutschland und der EU gelten für die abgedeckten Frequenzbänder spezifische Sendeleistungsbegrenzungen und Kanalzuweisungen. Das UNII-1-Band (5,15-5,25 GHz) ist beispielsweise auf Indoor-Nutzung beschränkt, während das UNII-3-Band (5,725-5,825 GHz) auch für Außenanwendungen zugelassen ist. Professionelle Installer müssen daher die Frequenzwahl entsprechend den lokalen Bestimmungen planen.

Der hohe Antennengewinn von 22 dBi muss bei der Berechnung der effektiven Strahlungsleistung (EIRP) berücksichtigt werden. In vielen Regionen ist die EIRP auf 30 dBm (1 Watt) begrenzt, was bei Verwendung der AM-5AC22-45 eine maximale Sendeleistung des angeschlossenen Radios von 8 dBm bedeutet. Diese Einschränkung kann die Wahl des Sendeequipments beeinflussen und sollte bei der Systemplanung frühzeitig berücksichtigt werden.

Die Frequenzkoordination mit anderen Funkdiensten ist ein weiterer wichtiger Aspekt. Das 5-GHz-Band wird auch von Radarsystemen genutzt, weshalb moderne airMAX AC-Geräte DFS (Dynamic Frequency Selection) unterstützen müssen. Bei Erkennung von Radarsignalen wechseln sie automatisch auf andere Kanäle, um Interferenzen zu vermeiden. Die AM-5AC22-45 ist für diese Anwendungen optimiert und arbeitet störungsfrei mit DFS-fähigen Sendern zusammen.
