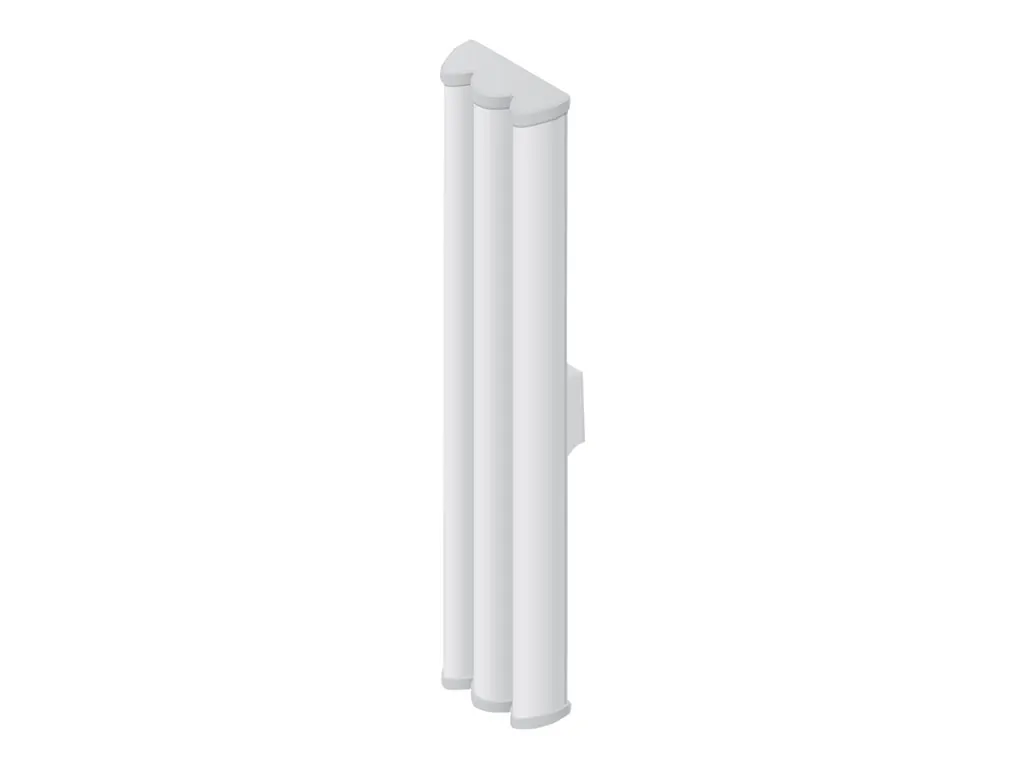

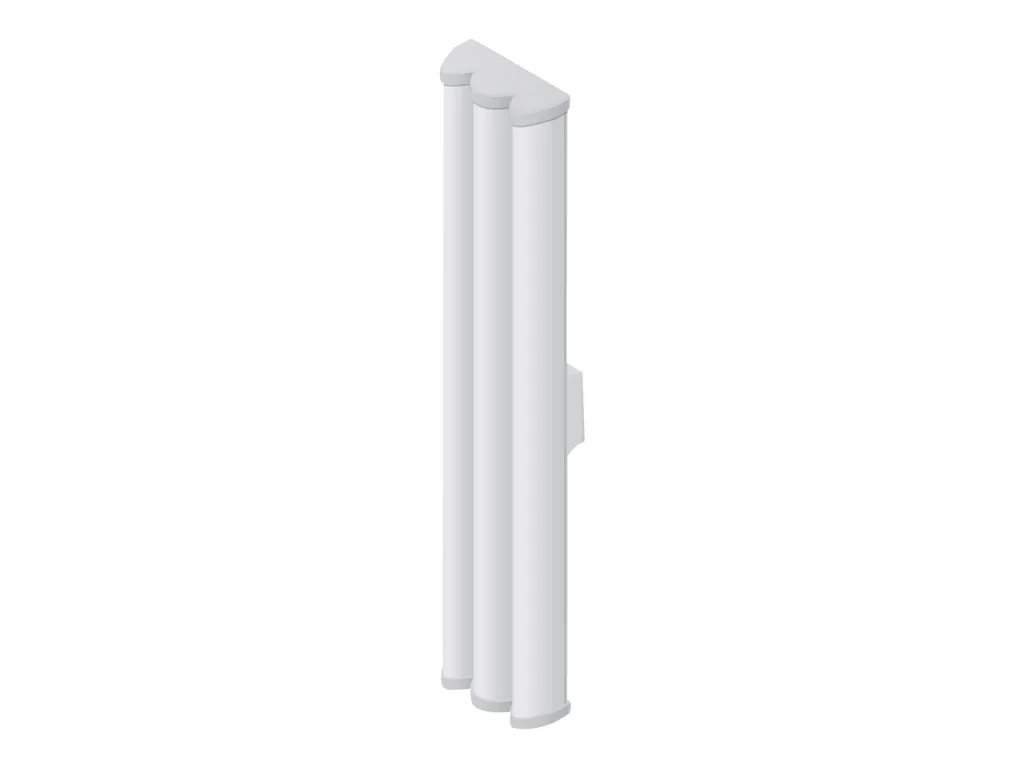

UBIQUITI AM-5G19-120 | 5GHz Sektor-Antenne | 19dBi 120° MIMO

Professionelle MIMO-Sektorantenne für 5-GHz-Netzwerke

Die Ubiquiti AM-5G19-120 ist eine hochleistungsfähige Sektorantenne aus der AirMax-Familie, die speziell für den Aufbau weitreichender Point-to-Multipoint-Verbindungen im 5-GHz-Band entwickelt wurde. Mit ihrem beeindruckenden Antennengewinn von 19,1 dBi und einer horizontalen Strahlcharakteristik von 123° eignet sie sich ideal für Internet Service Provider, Unternehmen und Institutionen, die große Flächen mit drahtloser Konnektivität versorgen möchten. Die integrierte MIMO-Technologie und die duale Polarisation sorgen dabei für maximale Datenübertragungsraten und Verbindungsstabilität auch bei widrigen Witterungsbedingungen.

Leistungsmerkmale und MIMO-Technologie

Das Herzstück der AM-5G19-120 bildet die ausgereifte MIMO-Technologie (Multiple-Input Multiple-Output), die mehrere Datenströme parallel über dieselbe Frequenz übertragen kann. Diese Technik steigert nicht nur die verfügbare Bandbreite erheblich, sondern verbessert auch die Signalqualität durch räumliche Diversität. In der Praxis bedeutet dies, dass selbst bei Störungen oder Reflektionen ein stabiler Datenfluss gewährleistet bleibt.

Die duale Polarisation der Antenne nutzt sowohl vertikale als auch horizontale Polarisationsebenen, was die spektrale Effizienz verdoppelt und gleichzeitig die Interferenzen zwischen verschiedenen Verbindungen minimiert. Besonders in dicht besiedelten Funkumgebungen spielt dieser Vorteil seine Stärken aus, da sich überlappende Netzwerke weniger gegenseitig beeinflussen.

Mit einem Frequenzbereich von 5,15 bis 5,85 GHz deckt die Antenne das gesamte 5-GHz-WLAN-Spektrum ab, einschließlich der UNII-Bänder 1, 2 und 3. Dies ermöglicht die Nutzung sowohl der DFS-Kanäle (Dynamic Frequency Selection) als auch der lizenzfreien Bereiche, wodurch Betreiber flexibel auf Störungen reagieren und die verfügbare Bandbreite optimal ausnutzen können.

Strahlcharakteristik und Abdeckung

Die präzise Strahlformung der AM-5G19-120 zeichnet sich durch eine horizontale Halbwertsbreite von 123° aus, was sie zu einer echten Sektorantenne macht. Diese breite horizontale Abdeckung ermöglicht es, große Gebiete mit einer einzigen Basisstation zu versorgen – ideal für die Abdeckung von Stadtteilen, Industriegebieten oder Campus-Umgebungen. Die vertikale Strahlbreite ist mit deutlich geringeren Werten optimiert, um die Energie gezielt in der horizontalen Ebene zu konzentrieren und Interferenzen mit benachbarten Zellen zu minimieren.

Der hohe Antennengewinn von 19,1 dBi sorgt für beeindruckende Reichweiten, die je nach Umgebung und verwendeter Sendeleistung mehrere Kilometer betragen können. Dieser Gewinn wird durch die präzise Fokussierung der Strahlenergie erreicht, ohne dabei die gesetzlichen Grenzwerte für die äquivalente isotrope Strahlungsleistung (EIRP) zu überschreiten.

Das niedrige Stehwellenverhältnis (VSWR) von 1,5:1 gewährleistet eine optimale Leistungsübertragung zwischen der Antenne und dem angeschlossenen Rocket-Gerät. Geringe Reflexionen bedeuten weniger Verluste und eine bessere Effizienz der gesamten Funkstrecke, was sich direkt in höheren Datenraten und größeren Reichweiten niederschlägt.

Mechanischer Aufbau und Außentauglichkeit

Die robuste Konstruktion der AM-5G19-120 ist vollständig für den Außeneinsatz konzipiert und trotzt extremen Witterungsbedingungen. Mit Abmessungen von 700 mm Breite, 135 mm Tiefe und 730 mm Höhe präsentiert sich die Antenne als kompakte, aber dennoch leistungsstarke Lösung. Das Gewicht von 5,9 kg erfordert eine stabile Montagestruktur, liegt aber noch im Bereich handelsüblicher Mastkonstruktionen.

Das wetterfeste Gehäuse schützt die empfindlichen Antennenelemente vor Feuchtigkeit, UV-Strahlung und Temperaturschwankungen. Die verwendeten Materialien sind korrosionsbeständig und UV-stabilisiert, wodurch auch nach Jahren im Außeneinsatz eine konstante Leistung gewährleistet bleibt.

Das mitgelieferte Montagekit ermöglicht eine flexible Installation an verschiedenen Masttypen und Wandhalterungen. Die mechanischen Verbindungen sind für hohe Windlasten ausgelegt und gewährleisten auch bei Sturm eine stabile Ausrichtung der Antenne. Eine präzise Justierung ist für die optimale Leistung entscheidend, da bereits kleine Abweichungen die Abdeckung und Signalqualität merklich beeinflussen können.

Integration in AirMax-Netzwerke

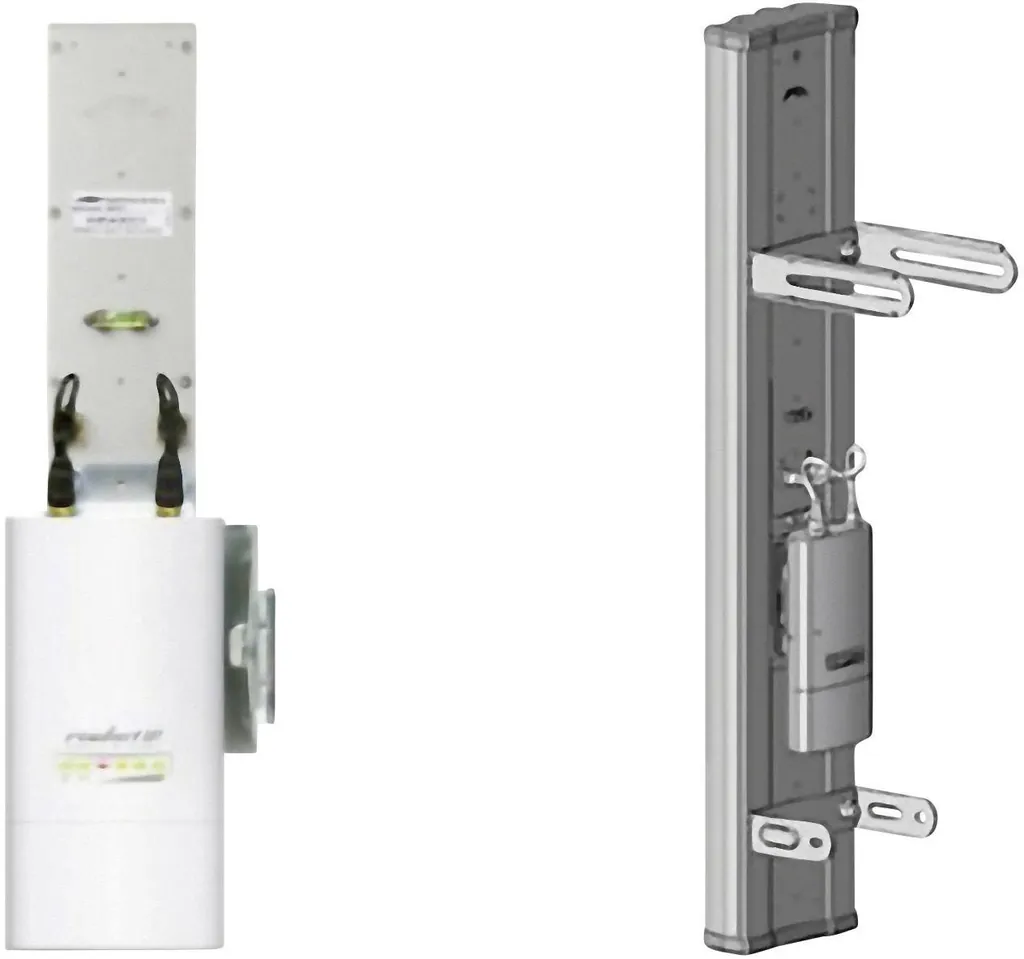

Die AM-5G19-120 ist speziell für den Einsatz mit Ubiquitis Rocket-Plattform entwickelt worden. Diese Access Points der Rocket-Serie werden direkt an der Antenne montiert und bilden zusammen eine kompakte Outdoor-Lösung ohne zusätzliche Koaxialkabel. Diese direkte Verbindung eliminiert HF-Verluste und vereinfacht die Installation erheblich.

In typischen Point-to-Multipoint-Szenarien fungiert die Sektorantenne als zentrale Basisstation, die mehrere Client-Geräte gleichzeitig versorgen kann. Die MIMO-Technologie ermöglicht dabei eine intelligente Ressourcenverteilung, bei der die verfügbare Bandbreite dynamisch zwischen den angeschlossenen Teilnehmern aufgeteilt wird. Ubiquitis airMAX-Protokoll optimiert zusätzlich die Datenübertragung durch Polling-Mechanismen und Quality-of-Service-Funktionen.

Für die Netzwerkplanung bietet Ubiquitiein webbasiertes Tool (Link Budget Calculator), mit dem sich Reichweiten und Datenraten präzise berechnen lassen. Faktoren wie Fresnelzone, Geländetopografie und atmosphärische Dämpfung fließen dabei in die Berechnung ein, was eine realistische Einschätzung der zu erwartenden Leistung ermöglicht.

Management und Überwachung

Das Netzwerkmanagement erfolgt über Ubiquitis UNMS (Universal Network Management System) oder die neuere UniFi Network-Plattform. Diese zentralen Management-Systeme ermöglichen eine komfortable Überwachung und Konfiguration aller Netzwerkkomponenten von einem einzigen Dashboard aus. Betriebsparameter wie Signalstärke, Datenraten, Interferenzen und Gerätestatus werden in Echtzeit erfasst und grafisch dargestellt.

Automatische Firmware-Updates und Remote-Konfigurationsmöglichkeiten reduzieren den Wartungsaufwand erheblich. Bei Störungen oder Leistungseinbußen können Administratoren sofort reagieren und Probleme oft ohne physischen Zugang zu den Geräten beheben. Diese zentrale Verwaltung ist besonders bei weiträumigen Installationen mit vielen Access Points von unschätzbarem Wert.

Ideal für diese Einsatzbereiche

• Internet Service Provider (WISP) – Die hohe Reichweite und Kapazität ermöglichen die kosteneffiziente Versorgung größerer Wohngebiete oder Gewerbegebiete mit Breitband-Internet, wobei die 19,1 dBi Antennengewinn Verbindungen über mehrere Kilometer ermöglicht.
• Campus-Netzwerke und Industriegelände – Die 123°-Sektorcharakteristik eignet sich perfekt für die Abdeckung großer zusammenhängender Flächen wie Universitätsgelände, Logistikzentren oder Produktionsstätten, wo eine zentrale Basisstation mehrere Gebäude versorgen kann.
• Event- und Messekonnektivität – Für temporäre Installationen bietet die robuste Außentauglichkeit und das mitgelieferte Montagekit eine schnell einsatzfähige Lösung für Großveranstaltungen mit hohem Bandbreitenbedarf.
• Backup-Verbindungen für kritische Infrastruktur – Das 5-GHz-Band und die hohe Übertragungskapazität durch MIMO-Technologie machen die Antenne zur idealen Redundanz-Lösung für Unternehmen, die bei Ausfällen kabelgebundener Verbindungen auf drahtlose Backups angewiesen sind.
• Maritime und abgelegene Standorte – Die wetterfeste Konstruktion und hohe Sendeleistung prädestinieren die AM-5G19-120 für Installationen in schwer zugänglichen Gebieten, wo eine stabile Internetverbindung über große Distanzen erforderlich ist.
