UBIQUITI HORN-5-30 | 5GHz PrismAP Hornantenne | 19dBi 30° Beam

5GHz Hornantenne für professionelle Punkt-zu-Punkt-Verbindungen

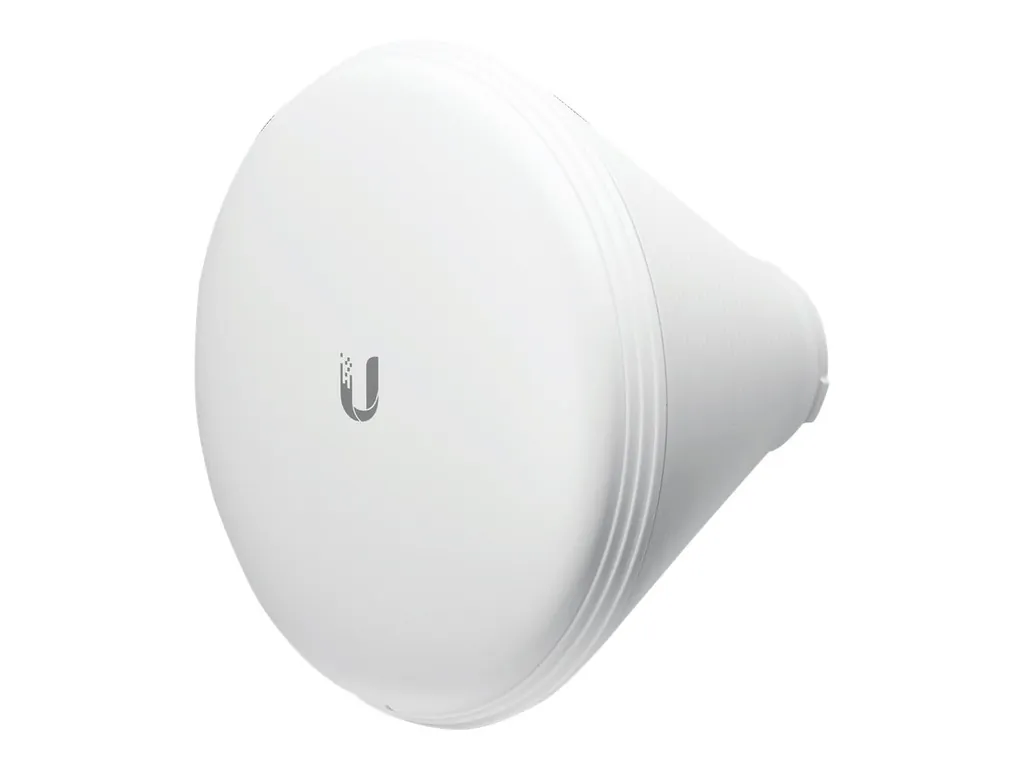

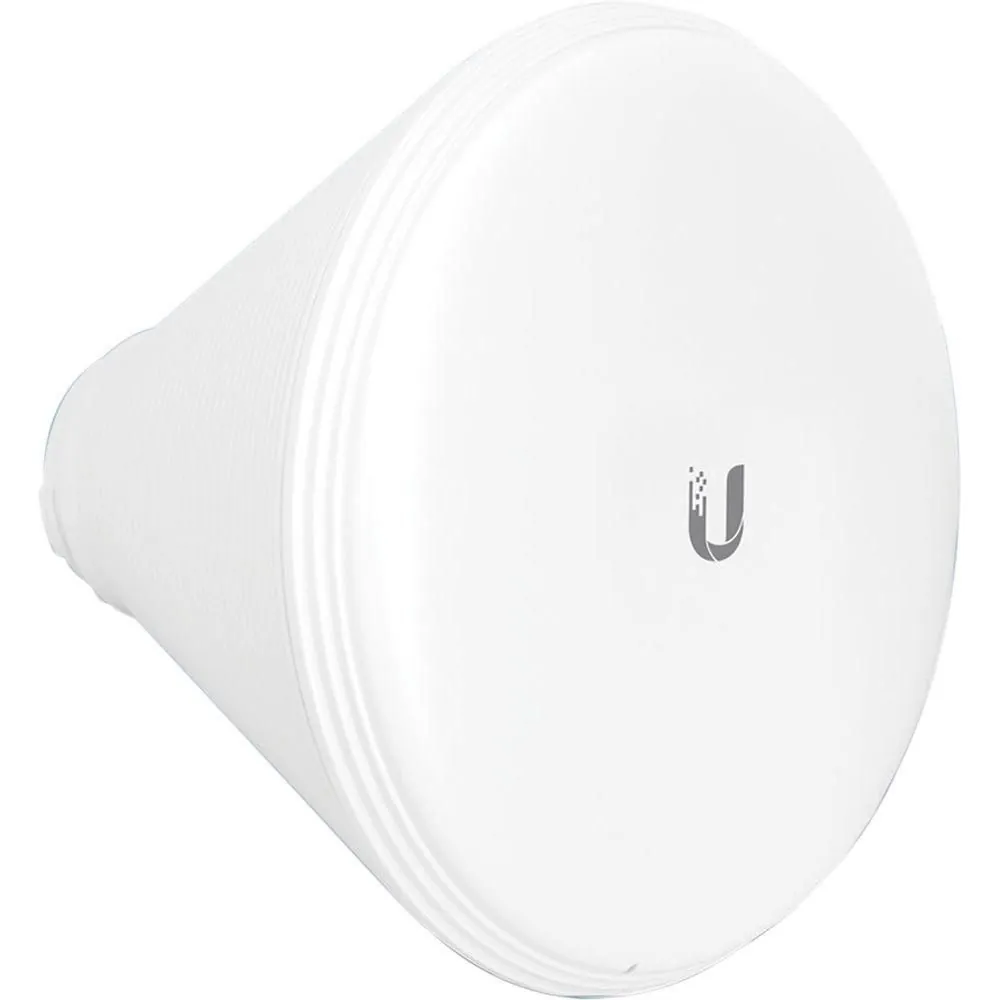

Die UBIQUITI HORN-5-30 ist eine spezialisierte Hornantenne für das 5GHz-Frequenzband, die gezielt für Ubiquitis AirMax-Produktlinie entwickelt wurde. Mit einem Antennengewinn von 19 dBi und einem präzisen 30°-Abstrahlwinkel richtet sich diese Antenne an Netzwerkplaner und Systemintegratoren, die zuverlässige Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Verbindungen über mittlere Distanzen realisieren möchten. Das Horndesign kombiniert eine hohe Richtwirkung mit einem ausgewogenen Abstrahlwinkel, was sie ideal für Sektoren-Abdeckung und fokussierte Datenübertragung macht.

Antennentechnik und Frequenzbereich

Die HORN-5-30 arbeitet im ISM-Band von 5,15 bis 5,85 GHz und deckt damit das komplette 5GHz-Spektrum ab, das für lizenzfreie Datenübertragungen zur Verfügung stht. Dieser Frequenzbereich bietet gegenüber dem überfüllten 2,4GHz-Band deutlich weniger Interferenzen und ermöglicht höhere Datenraten. Die Antenne nutzt das Hornprinzip, bei dem die elektromagnetischen Wellen durch eine trichterförmige Metallstruktur geleitet und fokussiert werden. Dies resultiert in einer sehr effizienten Richtwirkung mit minimalen Seitenkeulen.

Der Antennengewinn von 19 dBi ist ein wichtiger Leistungsindikator: Er beschreibt, um wie viele Dezibel die Antenne das Signal gegenüber einem theoretischen isotropen Strahler verstärkt. Ein Gewinn von 19 dBi bedeutet eine rund 80-fache Verstärkung der Signalleistung in Hauptstrahlrichtung. Kombiniert mit dem 30°-Abstrahlwinkel sowohl horizontal als auch vertikal entsteht ein ausgewogenes Verhältnis zwischen Reichweite und Abdeckungsbereich.

Das Stehwellenverhältnis (VSWR) von 1,7:1 liegt deutlich unter dem kritischen Wert von 2:1 und zeigt eine gute Impedanzanpassung an. Dies bedeutet, dass nur minimal Energie am Antennenanschluss reflektiert wird und die übertragene Leistung effizient abgestrahlt wird. In der Praxis führt dies zu stabileren Verbindungen und geringeren Verlusten im Übertragungssystem.

Mechanischer Aufbau und Polarisation

Mit Abmessungen von 22,14 cm Durchmesser und 18,42 cm Tiefe ist die HORN-5-30 kompakt genug für die meisten Installationsumgebungen, bietet aber dennoch die nötige Apertur für hohen Antennengewinn. Das Gewicht von 1,1 kg ermöglicht eine unkomplizierte Montage an Masten, Wandhalterungen oder anderen Trägersystemen, ohne dass überdimensionierte Halterungen erforderlich sind.

Die duale Polarisation ist ein wichtiges Feature für professionelle Funkanwendungen: Die Antenne kann sowohl vertikal als auch horizontal polarisierte Signale übertragen und empfangen. Dies ermöglicht MIMO-Übertragungen (Multiple Input, Multiple Output), bei denen über beide Polarisationsebenen gleichzeitig übertragen wird. Moderne AirMax-Geräte nutzen diese Technik, um die Datenrate zu verdoppeln oder die Verbindungsstabilität durch Diversität zu erhöhen.

Das Horndesign bietet gegenüber anderen Antennentypen wie Parabolen oder Yagi-Antennen spezifische Vorteile: Die Konstruktion ist wetterbeständiger, da keine feinen Elemente wie Dipole oder Reflektorstäbe vorhanden sind. Gleichzeitig ist die Justage weniger kritisch als bei Parabolantennen, da der 30°-Öffnungswinkel einen gewissen Toleranzbereich bei der Ausrichtung bietet.

Einsatzbereiche in AirMax-Netzwerken

Die HORN-5-30 ist spezifisch für Ubiquitis AirMax-Produktlinie konzipiert und arbeitet optimal mit Geräten wie den PowerBeam, NanoBeam oder anderen 5GHz-AirMax-Stationen zusammen. Das AirMax-Protokoll ist ein proprietäres TDMA-System (Time Division Multiple Access), das speziell für Punkt-zu-Mehrpunkt-Verbindungen entwickelt wurde und deutlich höhere Effizienz als Standard-WiFi bietet.

Mit dem 30°-Abstrahlwinkel eignet sich die Antenne ideal für Sektor-Installationen, bei denen ein Basisstation-Standort mehrere Client-Standorte abdecken soll. Drei HORN-5-30-Antennen können beispielsweise einen 90°-Sektor abdecken, vier Antennen ermöglichen eine 120°-Abdeckung. Dies ist besonders relevant für Internet Service Provider (ISP), die ländliche Gebiete mit Breitband-Internet versorgen möchten.

Für Punkt-zu-Punkt-Verbindungen bietet die Antenne eine gute Balance zwischen Richtwirkung und Toleranz bei der Ausrichtung. Während eine 5°-Antenne höhere Reichweiten ermöglicht, ist die Justage kritischer und anfälliger für mechanische Bewegungen durch Wind oder thermische Expansion. Die HORN-5-30 ist daher die bevorzugte Wahl für Verbindungen im Bereich von 5-15 Kilometern, bei denen Stabilität wichtiger ist als maximale Reichweite.

Installation und Kompatibilität

Die Antenne wird mit einem Standard-N-Connector ausgeliefert, der mit den meisten professionellen Funkgeräten kompatibel ist. Der Anschluss erfolgt direkt am Gerät oder über entsprechende Koaxialkabel. Bei der Kabelwahl ist auf niedrige Verluste zu achten: Hochwertige LMR-400 oder ähnliche Kabel minimieren die Signaldämpfung zwischen Funkgerät und Antenne.

Die mechanische Montage erfolgt über Standard-Masthalterungen. Wichtig ist eine präzise Ausrichtung auf die Gegenstation, die mit einem Kompass oder GPS-gestützten Ausrichtungstools erfolgen kann. Der 30°-Öffnungswinkel bietet zwar mehr Toleranz als schmalere Antennen, dennoch sollte die grobe Ausrichtung auf ±5° genau erfolgen, um optimale Leistung zu erzielen.

Bei der Standortwahl sind regulatorische Aspekte zu beachten: Das 5GHz-Band unterliegt in Deutschland und Europa bestimmten Sendeleistungsbegrenzungen und DFS-Anforderungen (Dynamic Frequency Selection). Moderne AirMax-Geräte berücksichtigen diese Vorgaben automatisch, aber die Gesamtinstallation muss die lokalen Bestimmungen einhalten.

Leistungsparameter und Erwartungen

Mit 19 dBi Antennengewinn ermöglicht die HORN-5-30 in Kombination mit modernen AirMax-Geräten Reichweiten von typischerweise 10-20 Kilometern, abhängig von den Gegebenheiten der Funkstrecke. Entscheidend sind dabei die Fresnel-Zone-Freiheit und die Sichtverhältnisse zwischen den Standorten. Der 30°-Abstrahlwinkel bedeutet, dass auf 5 km Entfernung ein Bereich von etwa 2,6 km Breite abgedeckt wird.

Die duale Polarisation ermöglicht in Verbindung mit MIMO-fähigen AirMax-Geräten Datenraten von mehreren hundert Mbit/s. Die tatsächliche Durchsatzrate hängt von verschiedenen Faktoren ab: der verwendeten Modulation, den Interferenzen im Umfeld, der Qualität der Funkstrecke und der Konfiguration des AirMax-Protokolls.

Das niedrige VSWR von 1,7:1 sorgt für minimale Reflexionsverluste und maximiert die effektiv abgestrahlte Leistung. Dies ist besonders bei den in Europa erlaubten niedrigeren Sendeleistungen wichtig, wo jedes dB zählt. Die Breitbandigkeit der Antenne über das gesamte 5GHz-Band ermöglicht außerdem Flexibilität bei der Kanalwahl, um Interferenzen zu vermeiden.

Integration in professionelle Netzwerke

Die HORN-5-30 ist Teil von Ubiquitis Ökosystem für Wireless Internet Service Provider (WISP) und Unternehmensnetzwerke. In typischen WISP-Deployments fungiert sie als Sektor-Antenne an zentralen Standorten, von denen aus Endkunden mit schmalbandigen Antennen versorgt werden. Das AirMax-Protokoll optimiert die Bandbreitenzuteilung zwischen verschiedenen Clients automatisch.

Für Unternehmensanwendungen eignet sich die Antenne für Gebäude-zu-Gebäude-Verbindungen, etwa zwischen Produktionshallen, Bürostandorten oder temporären Einrichtungen. Die hohe Richtwirkung minimiert dabei Interferenzen mit anderen Funksystemen und ermöglicht die Wiederverwendung von Frequenzen in räumlich getrennten Bereichen.

Die Kombination aus 19 dBi Gewinn und 30° Öffnungswinkel macht die HORN-5-30 zu einer vielseitigen Lösung für verschiedene Netzwerk-Topologien. Sie kann sowohl in Stern-Topologien (ein zentraler Standort versorgt mehrere Außenstellen) als auch in linearen Topologien (Punkt-zu-Punkt-Ketten) eingesetzt werden.

Wartung und Langlebigkeit

Hornantennen gelten als besonders wartungsarm, da sie keine beweglichen Teile oder empfindlichen Elemente besitzen. Die robuste Metallkonstruktion widersteht Witterungseinflüssen und mechanischen Belastungen. Regelmäßige Inspektionen sollten sich auf die Überprüfung der Verbindungsstellen und der mechanischen Befestigung beschränken.

Die Antennenperformance bleibt über Jahre konstant, solange keine physischen Beschädigungen auftreten. Korrosion an den Anschlussstellen kann durch entsprechende Dichtungen und regelmäßige Inspektion vermieden werden. Bei Installationen in aggressiven Umgebungen (Meeresluft, Industriegebiete) sollten die metallischen Oberflächen entsprechend geschützt werden.

Ein wichtiger Wartungsaspekt ist die Überprüfung der mechanischen Stabilität: Wind und thermische Zyklen können zu Lockerungen an den Befestigungspunkten führen. Eine jährliche Inspektion der Mastbefestigung und eine Überprüfung der Antennenausrichtung gewährleisten langfristig optimale Performance.
