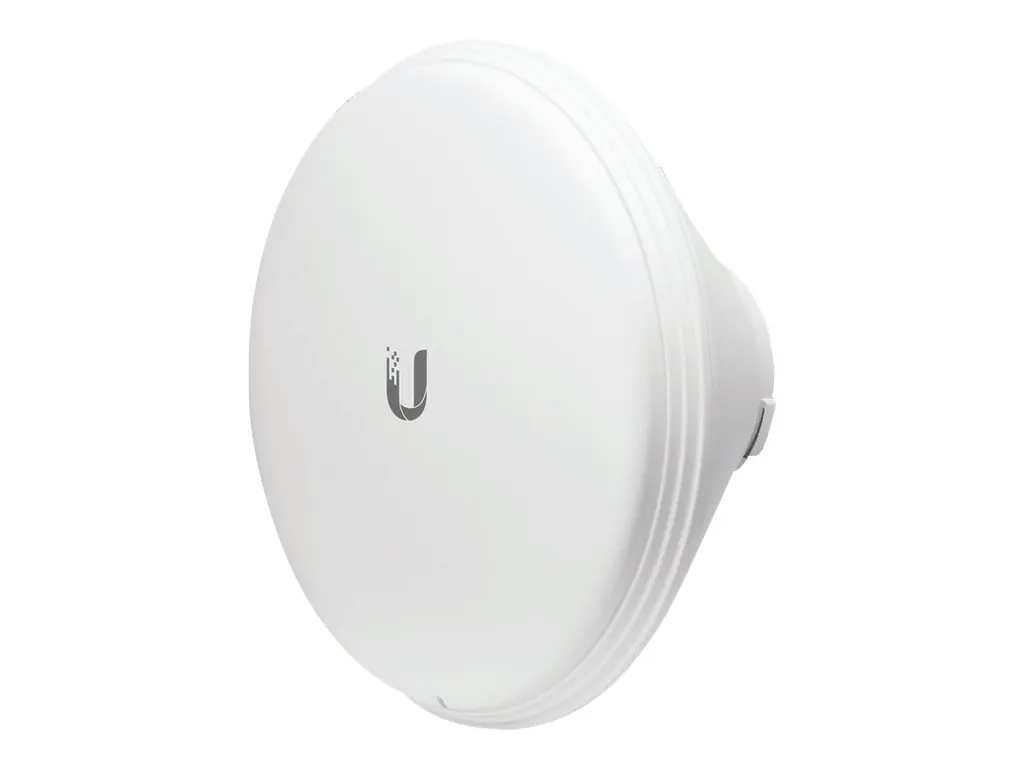

UBIQUITI HORN-5-45 | 5GHz Horn-Antenne | 15.5dBi 45° Richtfunk

UBIQUITI HORN-5-45: Hochleistungs-Hornantenne für professionelle Punkt-zu-Punkt-Verbindungen

Die UBIQUITI HORN-5-45 ist eine speziell für AirMax-Systeme entwickelte Hornantenne, die mit einem Antennengewinn von 15,5 dBi und einem fokussierten 45°-Abstrahlwinkel professionelle Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Verbindungen im 5-GHz-Band ermöglicht. Als Teil von Ubiquitis bewährtem Antennensortiment richtet sich die HORN-5-45 an Netzwerkspezialisten, Systemintegratoren und Service Provider, die zuverlässige Wireless-Backhaul-Lösungen für Unternehmensnetze, Internet-Service-Provider-Infrastrukturen oder komplexe Campus-Netzwerke realisieren müssen. Die Hornbauweise in Kombination mit dualer Polarisation gewährleistet dabei eine optimale Signalübertragung auch bei anspruchsvollen Umgebungsbedingungen.

Frequenzbereich und Regulatory-Compliance im 5-GHz-Spektrum

Die HORN-5-45 operiert im Frequenzbereich von 5,15 bis 5,85 GHz und deckt damit sowohl die unteren UNII-Bänder (5150-5350 MHz) als auch die oberen Bereiche (5470-5850 MHz) ab. Diese breite Frequenzabdeckung ist entscheidend für die Flexibilität bei der Kanalplanung, da sie sowohl Indoor- als auch Outdoor-Anwendungen unterstützt und gleichzeitig die Nutzung verschiedener Leistungsklassen ermöglicht. Im Gegensatz zu 2,4-GHz-Antennen profitiert die 5-GHz-Technologie von deutlich weniger überfüllten Frequenzbändern, was insbesondere in dicht besiedelten Gebieten oder Industrieumgebungen zu stabileren Verbindungen führt.

Der erweiterte Frequenzbereich ermöglicht es Netzwerkplanern, DFS-Kanäle (Dynamic Frequency Selection) zu nutzen, die zusätzliche Bandbreite für anspruchsvolle Anwendungen bereitstellen. Gleichzeitig müssen Installateure die regionalen Bestimmungen beachten: Während die unteren UNII-1-Bänder (5150-5250 MHz) in vielen Ländern nur für Indoor-Nutzung zugelassen sind, erlauben die oberen Bereiche höhere Sendeleistungen für Outdoor-Installationen. Diese regulatorische Flexibilität macht die HORN-5-45 zu einer vielseitigen Lösung für verschiedene Deployment-Szenarien.

Antennengewinn und Reichweitenoptimierung

Mit einem Antennengewinn von 15,5 dBi positioniert sich die HORN-5-45 im mittleren Bereich zwischen breitstrahlenden Sektorantennen und hochfokussierenden Parabolantennen. Dieser Gewinnwert bedeutet konkret eine theoretische Verstärkung um den Faktor 35,5 gegenüber einem isotropen Strahler, was in der Praxis zu einer deutlichen Erhöhung der Link-Budgets führt. Bei typischen AirMax-Installationen kann dies den Unterschied zwischen einer stabilen 100-Mbps-Verbindung und einer störungsanfälligen Übertragung mit häufigen Aussetzer bedeuten.

Der 15,5-dBi-Gewinn ist besonders für mittlere Distanzen von 5 bis 25 Kilometern optimiert, wo die Balance zwischen Reichweite und Abdeckung entscheidend ist. Während Parabolantennen mit 25+ dBi für extreme Distanzen bessere Ergebnisse erzielen, würden sie bei kürzeren Strecken aufgrund der sehr schmalen Strahlbreite zu Alignment-Problemen führen. Die HORN-5-45 bietet hier einen praxisorientierten Kompromiss: ausreichend Gewinn für professionelle Reichweiten, aber genug Toleranz für realistische Installationsbedingungen.

Abstrahlcharakteristik und Anwendungsoptimierung

Die symmetrische 45°-Abstrahlcharakteristik sowohl in horizontaler als auch vertikaler Ebene macht die HORN-5-45 zu einer idealen Lösung für Punkt-zu-Mehrpunkt-Szenarien, bei denen ein zentraler Access Point mehrere entfernte Stationen versorgen muss. Diese Strahlbreite ist deutlich fokussierter als die 60-90° typischer Sektorantennen, aber breiter als die extrem schmalen Keulen von Parabolantennen. In der Praxis bedeutet dies, dass ein Access Point mit der HORN-5-45 einen Sektor von etwa 45° abdecken kann, ohne dass die Clients millimetergenau ausgerichtet werden müssen.

Für Punkt-zu-Punkt-Verbindungen ermöglicht die 45°-Charakteristik eine tolerantere Installation als Hochgewinn-Parabolantennen. Windlasten, thermische Ausdehnung oder mechanische Setzungen führen weniger schnell zu Verbindungsabbrüchen, da kleine Ausrichtungsfehler durch die breitere Strahlkeule kompensiert werden. Gleichzeitig ist die Richtwirkung stark genug, um Interferenzen von benachbarten Systemen zu minimieren und eine gute Frequenzwiederverwendung in komplexen Netzwerktopologien zu ermöglichen.

Duale Polarisation für MIMO-Performance

Die duale Polarisation der HORN-5-45 ist ein entscheidender Faktor für die Kompatibilität mit modernen AirMax-Geräten, die MIMO-Technologie (Multiple Input, Multiple Output) nutzen. Durch die gleichzeitige Nutzung von vertikaler und horizontaler Polarisation können zwei unabhängige Datenströme über dieselbe Frequenz übertragen werden, was theoretisch die Datenrate verdoppelt. In der Praxis hängt der MIMO-Gewinn von den Umgebungsbedingungen ab: Bei Line-of-Sight-Verbindungen mit geringer Mehrwegeausbreitung kann der Gewinn moderate 20-40% betragen, während in Umgebungen mit Reflexionen durchaus Verdoppelungen der Datenrate möglich sind.

Die duale Polarisation verbessert auch die Verbindungsstabilität durch Diversität: Falls eine Polarisationsebene durch atmosphärische Bedingungen oder Hindernisse beeinträchtigt wird, kann die andere Ebene die Übertragung aufrechterhalten. Dies ist besonders bei Outdoor-Installationen wichtig, wo Wetterphänomene wie starker Regen oder Schnee die Signalausbreitung beeinflussen können. Die HORN-5-45 unterstützt dabei sowohl räumliche als auch Polarisations-Diversität für maximale Link-Zuverlässigkeit.

Mechanische Konstruktion und Wetterfestigkeit

Die HORN-5-45 ist als klassische Hornantenne konstruiert, bei der die charakteristische trichterförmige Öffnung für die gewünschte Richtcharakteristik sorgt. Mit Abmessungen von 17,5 cm im Durchmesser und 9,6 cm Tiefe bei einem Gewicht von 1,34 kg liegt die Antenne im typischen Bereich für Outdoor-Antennen dieser Gewinnklasse. Die kompakte Bauform reduziert die Windlast auf Masten und Türmen, was besonders bei Installationen in exponierten Lagen oder in Gebieten mit starken Winden von Vorteil ist.

Das geringe Gewicht von 1,34 kg ermöglicht die Montage an Standard-Antennenmasten ohne zusätzliche Verstärkungen. Bei einer typischen Windlast von etwa 50-70 Newton bei Sturmgeschwindigkeiten (120 km/h) kann die HORN-5-45 auch an leichteren Masten oder Gebäudemontagen installiert werden. Die Hornbauweise bietet zudem den Vorteil, dass Schnee und Eis weniger leicht an der glatten, nach unten gerichteten Öffnung haften bleiben, was die Winterverfügbarkeit verbessert.

VSWR-Performance und HF-Eigenschaften

Das Stehwellenverhältnis (VSWR) von 1,7:1 zeigt eine gute Impedanzanpassung der HORN-5-45 an das 50-Ohm-Kabelsystem. Ein VSWR von 1,7:1 entspricht einem Reflexionsfaktor von etwa 26%, was bedeutet, dass rund 74% der Sendeleistung tatsächlich abgestrahlt werden. Während High-End-Antennen VSWR-Werte von 1,5:1 oder besser erreichen können, ist 1,7:1 für eine Breitband-Hornantenne ein akzeptabler Wert, der in der Praxis keine merklichen Performance-Einbußen verursacht.

Die moderate VSWR-Performance ist typisch für Antennen mit breiterem Frequenzbereich. Speziell für einzelne Frequenzen optimierte Antennen können bessere Werte erreichen, verlieren aber ihre Breitbandigkeit. Bei AirMax-Systemen, die je nach Umgebung und Interferenzsituation verschiedene Kanäle nutzen müssen, ist die Breitband-Charakteristik der HORN-5-45 wichtiger als eine perfekte Anpassung auf einer einzigen Frequenz. Der VSWR-Wert bleibt über den gesamten Betriebsbereich konstant, was flexible Kanalplanung ohne Performance-Verluste ermöglicht.

Integration in AirMax-Systeme und Kompatibilität

Die HORN-5-45 ist spezifisch für Ubiquitis AirMax-Produktlinie entwickelt und bietet optimale Kompatibilität mit Geräten wie der PowerBeam-Serie, NanoStation-Modellen oder airFiber-Systemen. Die Impedanz- und Polarisations-Charakteristiken sind exakt auf die RF-Eigenschaften dieser Systeme abgestimmt, was in der Praxis zu besseren Link-Budgets und stabileren Verbindungen führt als beim Einsatz von Drittanbieter-Antennen. AirMax-Geräte nutzen proprietäre Protokoll-Optimierungen, die von der präzisen HF-Abstimmung zwischen Transceiver und Antenne profitieren.

Bei der Systemplanung sollten Installateure die unterschiedlichen Senklestärken der AirMax-Geräte beachten. Während NanoStation-Modelle typischerweise 23 dBm (200 mW) EIRP erreichen, können PowerBeam-Pro-Geräte bis zu 25 dBm (300 mW) liefern. In Kombination mit dem 15,5-dBi-Gewinn der HORN-5-45 ergeben sich EIRP-Werte von 38,5 bis 40,5 dBm, die in den meisten Ländern die regulatorischen Grenzen für das 5-GHz-Band ausschöpfen. Dies ermöglicht maximale Reichweiten bei gleichzeitiger Compliance.

Die HORN-5-45 wird standardmäßig mit einem N-Female-Anschluss geliefert, der die branchenübliche Schnittstelle für professionelle HF-Anwendungen darstellt. N-Steckverbinder bieten deutlich bessere HF-Eigenschaften als RP-SMA-Anschlüsse und sind für Outdoor-Installationen wetterfest ausgelegt. Die mechanische Stabilität der N-Verbindung reduziert außerdem die Gefahr von Verbindungsfehlern durch thermische Zyklen oder mechanische Belastungen, die bei exponierten Installationen auftreten können.

Der Standard-Mastadapter ermöglicht die Montage an Rohren mit 25-76 mm Durchmesser und bietet sowohl Azimut- als auch Elevationsverstellung. Die Justierung erfolgt über Standard-Innensechskantschrauben, die auch mit Handschuhen bedienbar bleiben. Bei Punkt-zu-Punkt-Installationen ist eine Feinjustierung im Azimut von ±15° möglich, ohne die Masthalterung zu lösen, was die Erstinstallation und spätere Optimierungen erheblich vereinfacht. Die Elevationsverstellung deckt einen Bereich von -10° bis +25° ab, was für die meisten topographischen Situationen ausreichend ist.

Ideale Einsatzbereiche für die HORN-5-45

Unternehmens-Backhaul zwischen Gebäuden: Die HORN-5-45 eignet sich hervorragend für die Verbindung von Firmenstandorten über Distanzen von 5-20 km. Der 15,5-dBi-Gewinn reicht für stabile Gigabit-Verbindungen aus, während die 45°-Strahlbreite tolerante Installation und zuverlässigen Betrieb auch bei leichten strukturellen Bewegungen der Gebäude gewährleistet.

Internet-Service-Provider-Infrastruktur: Als Sektor-Antenne für Punkt-zu-Mehrpunkt-Deployment kann die HORN-5-45 mehrere Kunden-Standorte von einem zentralen Point of Presence versorgen. Die duale Polarisation ermöglicht dabei MIMO-Betrieb für erhöhte Kapazität pro Sektor, während die moderate Strahlbreite eine gute Balance zwischen Abdeckung und Interferenz-Vermeidung bietet.

Campus-Netzwerke und Bildungseinrichtungen: Universitäten und große Schulkomplexe können mit der HORN-5-45 entfernte Gebäude kostengünstig an die zentrale IT-Infrastruktur anbinden. Die 5-GHz-Frequenz vermeidet Interferenzen mit Student-WLAN-Systemen im 2,4-GHz-Band, während die Horncharakteristik präzise Coverage-Bereiche ohne Überlappung ermöglicht.

Industrielle Automatisierung und IoT-Backhaul: In Fertigungsanlagen oder Hafengeländen kann die HORN-5-45 kritische Netzwerkverbindungen für Produktionssteuerung oder Logistiksysteme bereitstellen. Die robuste Konstruktion und die Toleranz gegenüber HF-Interferenzen machen sie zu einer zuverlässigen Alternative zu Glasfaser-Installationen in schwer verkabelbaren Umgebungen.

Temporäre Ereignis-Netzwerke: Bei Konzerten, Sportveranstaltungen oder Messen ermöglicht die HORN-5-45 schnelle Deployment von Backbone-Verbindungen ohne aufwendige Verkabelung. Die kompakten Abmessungen und das geringe Gewicht vereinfachen Transport und Aufbau, während die breite Frequenzabdeckung flexible Kanalplanung auch in überfüllten HF-Umgebungen ermöglicht.
