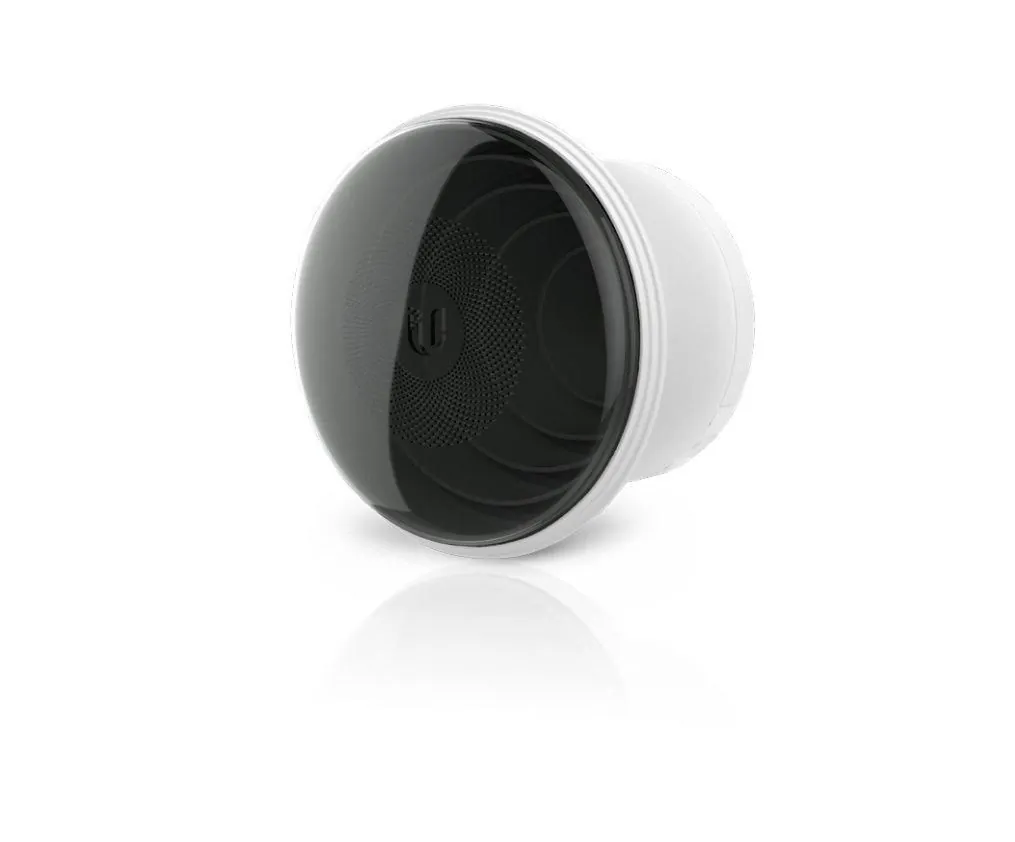

UBIQUITI IsoStation 5AC | 5GHz Wireless Bridge | 14dBi 100Mbps

Professionelle Punkt-zu-Punkt Verbindung mit der Ubiquiti IsoStation 5AC

Die Ubiquiti IsoStation 5AC (IS-M5) ist eine spezialisierte Wireless Bridge für professionelle Punkt-zu-Punkt-Verbindungen im 5-GHz-Band. Als Teil der AirMax-Produktfamilie von Ubiquiti Networks richtet sich das Gerät an Netzwerkadministratoren, Internetprovider und Unternehmen, die eine zuverlässige Funkbrücke zwischen entfernten Standorten benötigen. Mit einer integrierten 14-dBi-Antenne und einer kompakten, wetterfesten Bauweise ermöglicht die IsoStation 5AC Datenübertragungen von bis zu 100 Mbps über größere Distanzen hinweg.

Leistung und Prozessor-Architektur

Das Herzstück der IsoStation 5AC bildet ein MIPS 74KC-Prozessor, der speziell für die Anforderungen von Netzwerkgeräten optimiert wurde. Diese RISC-Architektur zeichnet sich durch eine effiziente Verarbeitung von Netzwerkpaketen aus und ermöglicht eine stabile Performance bei geringem Stromverbrauch. Mit 64 MB DDR2-SDRAM-Arbeitsspeicher verfügt das System über ausreichend Pufferkapazität für die Verarbeitung des Datenstroms und das Management der AirMax-Protokolle.

Der verwendete MIPS-Prozessor ist darauf ausgelegt, die komplexen Berechnungen für die Beamforming-Technologie und die adaptive Kanalnutzung in Echtzeit durchzuführen. Dies ermöglicht der IsoStation 5AC, Interferenzen zu minimieren und die verfügbare Bandbreite optimal zu nutzen. Laut Hersteller erreicht das Gerät dabei einen Durchsatz von bis zu 100 Mbps, was für die meisten Unternehmensanwendungen und Internetverbindungen zwischen Standorten ausreichend ist.

Die Kombination aus spezialisierter Hardware und dem AirMax-Protokoll sorgt für eine niedrige Latenz bei der Datenübertragung. Dies ist besonders wichtig für Anwendungen wie VoIP-Telefonie, Videokonferenzen oder die Anbindung von Sicherheitskameras, wo Verzögerungen die Qualität der Übertragung beeinträchtigen würden.

Antennendesign und Funkcharakteristik

Die integrierte 14-dBi-Antenne der IsoStation 5AC stellt einen der wichtigsten Aspekte des Gerätes dar. Der Antennengewinn von 14 dBi ermöglicht eine fokussierte Abstrahlcharakteristik, die die Signalstärke in eine bestimmte Richtung konzentriert. Dies führt zu einer erhöhten Reichweite und besseren Durchdringung von Hindernissen im Vergleich zu omnidirektionalen Antennen mit geringerem Gewinn.

Das Design der Antenne ist speziell für Punkt-zu-Punkt-Verbindungen optimiert. Die kompakte Bauweise mit Abmessungen von 131 x 131 x 65 mm macht das Gerät relativ unauffällig und reduziert die Windlast bei der Montage. Trotz der geringen Größe bietet die Antenne eine ausreichende Richtwirkung, um Interferenzen von anderen Funkquellen zu minimieren und eine stabile Verbindung aufzubauen.

Im 5-GHz-Band arbeitet die IsoStation 5AC in einem weniger überfüllten Frequenzbereich als das 2,4-GHz-Band. Dies führt zu weniger Störungen durch WLAN-Router, Bluetooth-Geräte oder Mikrowellenherde und ermöglicht eine stabilere Datenübertragung. Das 5-GHz-Band bietet zudem eine höhere verfügbare Bandbreite, was sich positiv auf den Datendurchsatz auswirkt.

Konnektivität und Netzwerkintegration

Die Netzwerkintegration erfolgt über eine einzelne Gigabit-Ethernet-Schnittstelle (1000Base-T) mit RJ-45-Anschluss. Diese unterstützt Power over Ethernet (PoE), wodurch sowohl die Datenübertragung als auch die Stromversorgung über ein einziges Kabel realisiert werden können. Dies vereinfacht die Installation erheblich, da an der Montagestelle kein separater Stromanschluss benötigt wird.

Die PoE-Unterstützung entspricht den IEEE 802.3af-Standards und benötigt laut Hersteller eine Leistung von 6,5 Watt im Betrieb. Diese moderate Leistungsaufnahme ermöglicht den Einsatz kostengünstiger PoE-Switches oder -Injektoren und reduziert die Betriebskosten. Ein integrierter 24KV-ESD-Schutz schützt das Gerät vor elektrostatischen Entladungen und Überspannungen, die bei Außeninstallationen auftreten können.

Die Status-LED zeigt den aktuellen Betriebszustand der IsoStation 5AC an und ermöglicht eine schnelle visuelle Diagnose bei Installationsproblemen. Dies ist besonders hilfreich bei der Ausrichtung der Antenne, da die LED-Anzeige Aufschluss über die Signalqualität der Verbindung geben kann.

Das AirMax-Protokoll von Ubiquiti ermöglicht eine effiziente Nutzung des verfügbaren Spektrums durch Time Division Multiple Access (TDMA). Dies bedeutet, dass mehrere IsoStation-Geräte in einem Netzwerk koordiniert arbeiten können, ohne sich gegenseitig zu stören. Die Technologie ist besonders vorteilhaft in dichten Installationen oder bei der Anbindung mehrerer entfernter Standorte.

Robustheit und Umgebungsbedingungen

Die IsoStation 5AC ist für den Dauerbetrieb unter extremen Witterungsbedingungen konzipiert. Der Betriebstemperaturbereich von -40°C bis +70°C deckt praktisch alle klimatischen Bedingungen ab, die in gemäßigten und subtropischen Zonen auftreten können. Diese extreme Temperaturtoleranz macht das Gerät für Installationen in verschiedensten geografischen Regionen geeignet, von skandinavischen Wintern bis hin zu wüstenartigen Sommerbedingungen.

Die Luftfeuchtigkeitstoleranz von 5% bis 95% (nicht kondensierend) stellt sicher, dass das Gerät auch in feuchten Umgebungen oder bei starken Temperaturschwankungen zuverlässig funktioniert. Das wetterfeste Gehäuse schützt die empfindliche Elektronik vor Regen, Schnee und UV-Strahlung, was eine lange Lebensdauer auch bei exponierten Montageorten gewährleistet.

Mit einem Gewicht von nur 408,2 Gramm ist die IsoStation 5AC leicht genug, um auch an weniger stabilen Masten oder Gebäudeteilen montiert zu werden, ohne übermäßige mechanische Belastungen zu verursachen. Die kompakte Bauweise reduziert zudem die Windlast, was die Stabilität der Montage erhöht und die Anforderungen an das Montagesystem verringert.

Das schwarze und weiße Gehäusedesign ist nicht nur ästhetisch ansprechend, sondern auch funktional: Die hellen Farbanteile reflektieren Sonnenlicht und reduzieren die Aufheizung des Gerätes, was sich positiv auf die Elektronik und die Lebensdauer auswirkt.

Installation und Montagemöglichkeiten

Die IsoStation 5AC wird mit einer Stangenbefestigung geliefert, die eine flexible Montage an verschiedenen Masten und Rohren ermöglicht. Die Befestigung ist für eine stabile und vibrationsfeste Installation ausgelegt, was bei exponierten Standorten mit Windeinwirkung besonders wichtig ist. Die Montage kann sowohl vertikal als auch horizontal erfolgen, je nach den örtlichen Gegebenheiten und der gewünschten Abstrahlrichtung.

Die kompakten Abmessungen des Gerätes machen es möglich, die IsoStation 5AC auch in beengten Verhältnissen zu installieren, beispielsweise an Dachkanten oder zwischen anderen Antennen. Die geringe Bauhöhe von 65 mm reduziert die Silhouette des Gerätes und macht es weniger auffällig, was in städtischen Gebieten oder bei denkmalgeschützten Gebäuden von Vorteil sein kann.

Die Ausrichtung der Antenne erfolgt mechanisch über die Montagehalterung. Eine präzise Ausrichtung ist für optimale Performance entscheidend, da die Richtwirkung der 14-dBi-Antenne eine genaue Positionierung erfordert. Die Status-LED des Gerätes kann dabei als Hilfsmittel für die Ausrichtung dienen, indem sie die Signalqualität der Verbindung anzeigt.

Netzwerkmanagement und Konfiguration

Die Konfiguration und Überwachung der IsoStation 5AC erfolgt über das webbasierte Management-Interface von Ubiquiti. Diese Benutzeroberfläche bietet detaillierte Einstellungsmöglichkeiten für alle Aspekte der Funkübertragung, einschließlich Kanalauswahl, Sendeleistung und Sicherheitsparameter. Erfahrene Netzwerkadministratoren können so die Performance für spezifische Anwendungsfälle optimieren.

Das AirMax-Protokoll bietet erweiterte Funktionen wie automatische Kanalauswahl und adaptive Modulation, die sich an die jeweiligen Übertragungsbedingungen anpassen. Dies ermöglicht eine optimale Nutzung der verfügbaren Bandbreite auch bei wechselnden Umgebungsbedingungen oder Interferenzen.

Für größere Installationen kann die IsoStation 5AC in das UNMS (Ubiquiti Network Management System) integriert werden, das eine zentrale Verwaltung und Überwachung mehrerer Geräte ermöglicht. Dies vereinfacht die Administration komplexer Netzwerke erheblich und ermöglicht eine proaktive Wartung durch Monitoring von Performance-Parametern und Alarmfunktionen.

Die Firmware des Gerätes wird regelmäßig von Ubiquiti aktualisiert, um neue Funktionen hinzuzufügen und die Sicherheit zu verbessern. Diese Updates können remote eingespielt werden, was den Wartungsaufwand bei schwer zugänglichen Installationen reduziert.

Ideal für diese Einsatzbereiche

• Standortvernetzung für Unternehmen: Die IsoStation 5AC eignet sich hervorragend zur Verbindung von Firmenstandorten, Lagerhallen oder Produktionsstätten über größere Distanzen. Der Durchsatz von 100 Mbps reicht für typische Unternehmensanwendungen wie E-Mail, Dateifreigaben und ERP-Systeme aus.
• Internet-Service-Provider (ISP) Anwendungen: Kleinere Internetprovider können die IsoStation 5AC für die letzte Meile zu Kunden einsetzen, insbesondere in ländlichen Gebieten wo Glasfaserleitungen nicht verfügbar sind. Die Punkt-zu-Punkt-Charakteristik eignet sich ideal für dedizierte Kundenverbindungen.
• Backup-Verbindungen für kritische Infrastrukturen: Als redundante Verbindung zu Hauptleitungen bietet die IsoStation 5AC eine kostengünstige Ausfallsicherheit für geschäftskritische Internetverbindungen. Bei Ausfall der Primärleitung kann automatisch auf die Funkverbindung umgeschaltet werden.
• Temporäre Installationen und Events: Für Veranstaltungen, Baustellen oder temporäre Büros ermöglicht die IsoStation 5AC eine schnelle Netzwerkanbindung ohne aufwendige Verkabelung. Die einfache Installation und der PoE-Betrieb reduzieren den Installationsaufwand erheblich.
• Campus- und Industrienetzwerke: Für die Verbindung von Gebäuden auf einem Firmengelände oder Campus bietet die IsoStation 5AC eine Alternative zu Erdkabeln, insbesondere wenn Hindernisse wie Straßen oder Wasserwege eine Verkabelung erschweren würden.

Häufige Fragen zur Ubiquiti IsoStation 5AC
