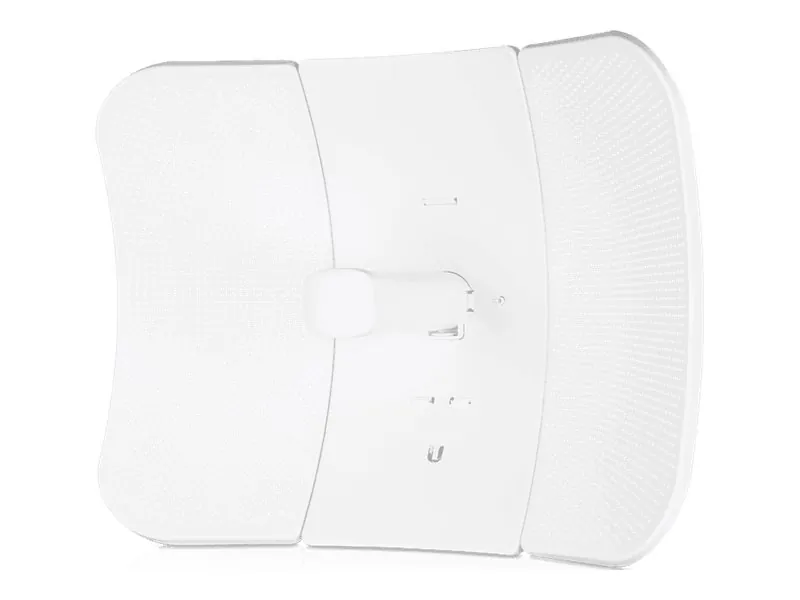

UBIQUITI LiteBeam 5AC-LR | Wireless Bridge 5-Pack | 450 Mbit/s

Professionelle Punkt-zu-Punkt-Verbindung für anspruchsvolle Netzwerkinfrastrukturen

Das UBIQUITI NETWORKS LiteBeam 5AC Long-Range 5-Pack richtet sich an IT-Professionals und Netzwerktechniker, die zuverlässige Richtfunk-Verbindungen über größere Distanzen etablieren müssen. Als Teil der bewährten airMAX-Produktlinie kombiniert diese Wireless Bridge fortschrittliche AC-Technologie mit einer hochdirektionalen Antenne und erreicht dabei einen Durchsatz von bis zu 450 Mbit/s bei einer außergewöhnlichen Antennenleistung von 26 dBi. Der Lieferumfang als 5er-Pack macht das System besonders wirtschaftlich für größere Netzwerkprojekte und Installationen mit mehreren Standorten.

Hochfrequenztechnik und Übertragungsleistung im Detail

Das Herzstück des LiteBeam 5AC Long-Range bildet die airMAX AC-Technologie von Ubiquiti, die im 5-GHz-Frequenzband arbeitet und durch intelligente Kanalnutzung auch in dicht besiedelten Funkumgebungen zuverlässige Verbindungen gewährleistet. Die implementierte 2T2R MIMO-Technologie (2 Transmit, 2 Receive) nutzt zwei separate Antennenelemente für Senden und Empfangen, wodurch sich die Übertragungskapazität gegenüber einfachen SISO-Systemen signifikant erhöht.

Mit einem maximalen Durchsatz von 450 Mbit/s positioniert sich das System im oberen Leistungsbereich für Punkt-zu-Punkt-Verbindungen. Diese Bandbreite reicht problemlos für die Anbindung von Außenstellen mit mehreren Dutzend Arbeitsplätzen oder für die Übertragung von IP-Kameras in Überwachungssystemen. Die AC-Technologie bringt gegenüber älteren N-Standards nicht nur höhere Datenraten, sondern auch eine verbesserte Spektrumseffizienz mit sich.

Besonders bemerkenswert ist die Antennenleistung von 26 dBi, die eine extrem gerichtete Abstrahlcharakteristik ermöglicht. Diese hohe Richtwirkung reduziert Interferenzen mit anderen Funksystemen und konzentriert die verfügbare Sendeleistung auf den gewünschten Übertragungsbereich. In der Praxis bedeutet dies Reichweiten von mehreren Kilometern bei direkter Sichtverbindung, abhängig von den örtlichen Gegebenheiten und regulatorischen Bestimmungen.

Robuste Außenmontage für alle Klimazonen

Die mechanische Konstruktion des LiteBeam 5AC zeigt Ubiquitys langjährige Erfahrung im Bereich wetterfester Netzwerktechnik. Mit Abmessungen von 51,2 × 38,58 × 25,83 cm und einem Gewicht von 1,4 kg ist das Gerät kompakt genug für diskrete Installationen, ohne die notwendige Antennenfläche zu kompromittieren. Das wetterbeständige Gehäuse ist für den Dauereinsatz in extremen Umgebungsbedingungen ausgelegt.

Der spezifizierte Betriebstemperaturbereich von -40 °C bis +70 °C qualifiziert das System für den Einsatz in praktisch allen Klimazonen weltweit. Diese außergewöhnliche Temperaturtoleranz ist besonders wichtig für Installationen in kontinentalen Klimazonen mit starken saisonalen Schwankungen oder in industriellen Umgebungen mit hohen Umgebungstemperaturen. Die zulässige Luftfeuchtigkeit von 5 bis 95 Prozent (nicht kondensierend) deckt auch tropische und subtropische Einsatzgebiete ab.

Der integrierte 24kV-ESD-Schutz (Electrostatic Discharge) schützt die empfindliche Hochfrequenzelektronik vor Schäden durch elektrostatische Entladungen und Blitzeinschläge in der Nähe. Diese Schutzmaßnahme ist bei exponierten Außeninstallationen von kritischer Bedeutung und kann teure Ausfälle verhindern.

Professionelle Montage und Ausrichtung

Das im Lieferumfang enthaltene Montagekit ermöglicht die Befestigung an verschiedenen Masttypen und Trägerkonstruktionen. Die Stangenbefestigung ist für Rohrdurchmesser von etwa 38 bis 75 mm ausgelegt und verfügt über eine präzise Justierung für die exakte Antennenausrichtung. Bei Punkt-zu-Punkt-Verbindungen mit 26 dBi-Antennen ist eine millimetergenaue Ausrichtung entscheidend für die optimale Signalqualität.

Die mechanische Konstruktion berücksichtigt auch Windlasten und thermische Ausdehnung. Die Befestigungselemente sind aus korrosionsbeständigen Materialien gefertigt, um auch nach Jahren der Witterungseinwirkung eine sichere Montage zu gewährleisten. Die kompakte Bauform reduziert die Angriffsfläche für Wind und macht zusätzliche Verstrebungen in den meisten Installationen überflüssig.

Energieversorgung und Systemintegration

Die Stromversorgung erfolgt über Power-over-Ethernet (PoE) durch den mitgelieferten Strominjektor, wodurch nur ein einziges Ethernet-Kabel zur Antenne geführt werden muss. Diese Lösung vereinfacht die Installation erheblich und reduziert die Anzahl der Durchführungen in Gebäudehüllen. Mit einer Leistungsaufnahme von lediglich 7 Watt ist das System außerordentlich energieeffizient und kann auch über längere Kabelstrecken zuverlässig versorgt werden.

Der integrierte Gigabit-Ethernet-Port unterstützt Datenraten von bis zu 1000 Mbit/s und ist abwärtskompatibel zu Fast Ethernet und Standard-Ethernet. Die Übertragung erfolgt über das bewährte RJ-45-Interface, wodurch sich das System nahtlos in bestehende Netzwerkinfrastrukturen integrieren lässt. Die Statusanzeiger für LAN-Verbindung und Stromversorgung ermöglichen eine schnelle Diagnose des Betriebszustands auch aus der Entfernung.

Laut Hersteller ist das System ETS 300 019-1-4 zertifiziert, was die Konformität mit europäischen Telekommunikationsstandards bestätigt. Diese Zertifizierung ist für den kommerziellen Einsatz in der EU obligatorisch und gewährleistet die Einhaltung der regulatorischen Anforderungen für Funkgeräte.

Netzwerkkonfiguration und Management

Die Konfiguration des LiteBeam 5AC erfolgt über Ubiquitys webbasierte Management-Software, die eine intuitive Benutzeroberfläche für alle wichtigen Parameter bietet. Die airMAX-Technologie ermöglicht verschiedene Betriebsmodi, von einfachen Punkt-zu-Punkt-Verbindungen bis hin zu komplexeren Netzwerktopologien mit mehreren Stationen.

Für größere Installationen lassen sich die Geräte in das UniFi-Network-Management-System integrieren, wodurch zentrale Überwachung und Konfiguration möglich wird. Dies ist besonders bei dem vorliegenden 5er-Pack von Vorteil, da sich alle Einheiten einheitlich verwalten lassen. Die Software bietet detaillierte Monitoring-Funktionen für Signalstärke, Durchsatz und Verbindungsqualität.

Die 2T2R MIMO-Implementierung unterstützt verschiedene Modulationsverfahren und passt sich automatisch an die Signalbedingungen an. Bei optimalen Bedingungen werden höhere Modulationsstufen verwendet, während bei schwächeren Signalen robustere Verfahren zum Einsatz kommen. Diese adaptive Technologie maximiert sowohl Reichweite als auch Durchsatz je nach Installationssituation.

Typische Einsatzszenarien für den professionellen Bereich

Standortvernetzung für Unternehmen: Die hohe Antennenleistung von 26 dBi ermöglicht die zuverlässige Verbindung von Hauptsitz und Außenstellen über Distanzen von mehreren Kilometern. Der Durchsatz von 450 Mbit/s reicht für die Anbindung von Niederlassungen mit bis zu 50 Arbeitsplätzen bei typischer Office-Nutzung aus.

Industrielle Netzwerke und Fertigungsstandorte: Der erweiterte Betriebstemperaturbereich von -40 bis +70 °C und die robuste Außenkonstruktion qualifizieren das System für den Einsatz in rauen industriellen Umgebungen. Produktionshallen, Lager und Außenanlagen lassen sich kostengünstig ohne Tiefbauarbeiten anbinden.

Überwachungssysteme und IP-Kameras: Die hohe Bandbreite und geringe Latenz der AC-Technologie eignen sich ideal für die Übertragung von hochauflösenden Videostreams. Mehrere IP-Kameras können über eine einzige Punkt-zu-Punkt-Verbindung angebunden werden, ohne dass zusätzliche Glasfaserkabel verlegt werden müssen.

Temporäre Veranstaltungsnetze: Das 5er-Pack ermöglicht die schnelle Etablierung von Netzwerkinfrastrukturen für zeitlich begrenzte Events. Die einfache Montage und Konfiguration reduziert den Aufwand für Aufbau und Abbau erheblich.

ISP-Backhaul-Verbindungen: Internet-Service-Provider nutzen solche Systeme für die Anbindung entlegener Gebiete oder als Backup für bestehende Leitungsverbindungen. Die Gigabit-Ethernet-Schnittstelle und der hohe Durchsatz erfüllen die Anforderungen für Breitband-Zugänge.

Installation und Inbetriebnahme

Die Erstinstallation erfordert präzise Antennenausrichtung zwischen den beiden Endpunkten einer Punkt-zu-Punkt-Verbindung. Die 26 dBi-Antenne hat eine sehr schmale Abstrahlkeule, was zwar die Reichweite erhöht, aber auch eine exakte mechanische Justierung erforderlich macht. Professionelle Installateure verwenden üblicherweise Spektrumanalysatoren oder die in die Software integrierte Signalstärke-Anzeige für die Optimierung.

Der PoE-Strominjektor wird in einem geschützten Innenbereich installiert und über ein Cat5e- oder Cat6-Kabel mit der Außenantenne verbunden. Kabellängen von bis zu 100 Metern sind problemlos möglich, wodurch die Flexibilität bei der Gerätepositionierung erhöht wird. Die Ethernet-Verbindung zum lokalen Netzwerk erfolgt über einen zweiten Port am Strominjektor.

Bei der Planung von Punkt-zu-Punkt-Verbindungen ist die Erste-Fresnel-Zone zu berücksichtigen – ein elliptischer Bereich um die direkte Sichtlinie, der frei von Hindernissen sein sollte. Für optimale Ergebnisse sollten 60 Prozent dieser Zone ungehindert sein, was bei längeren Verbindungen durchaus einige Meter Clearance bedeuten kann.
