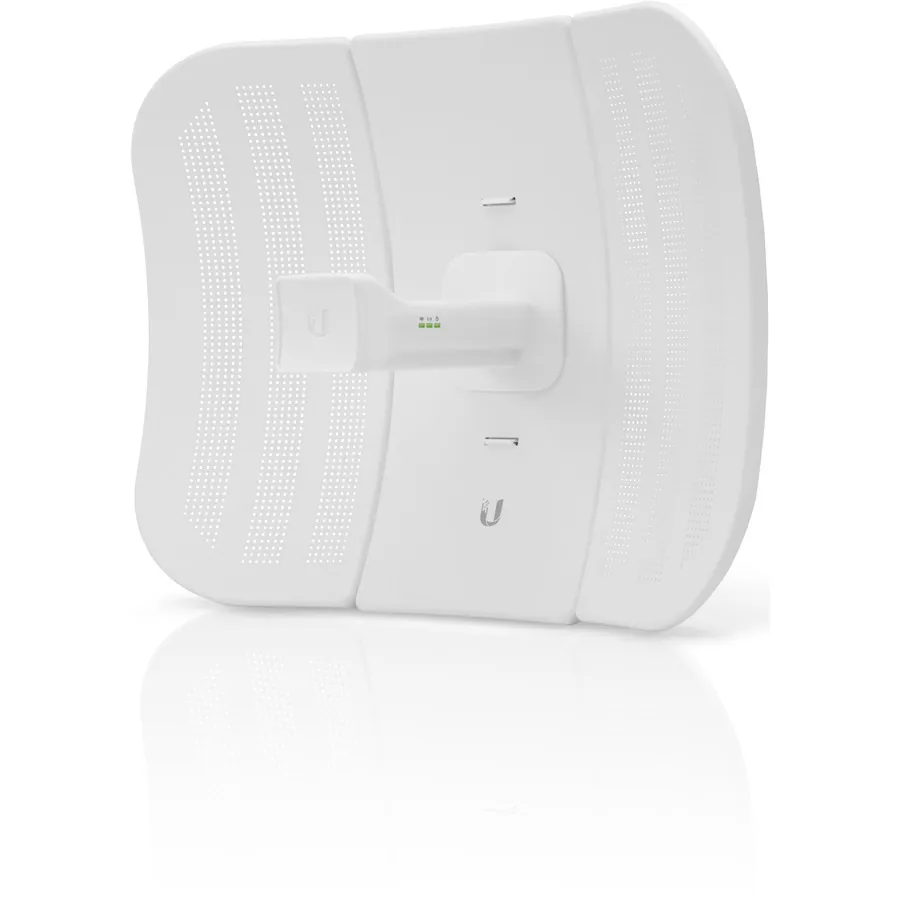

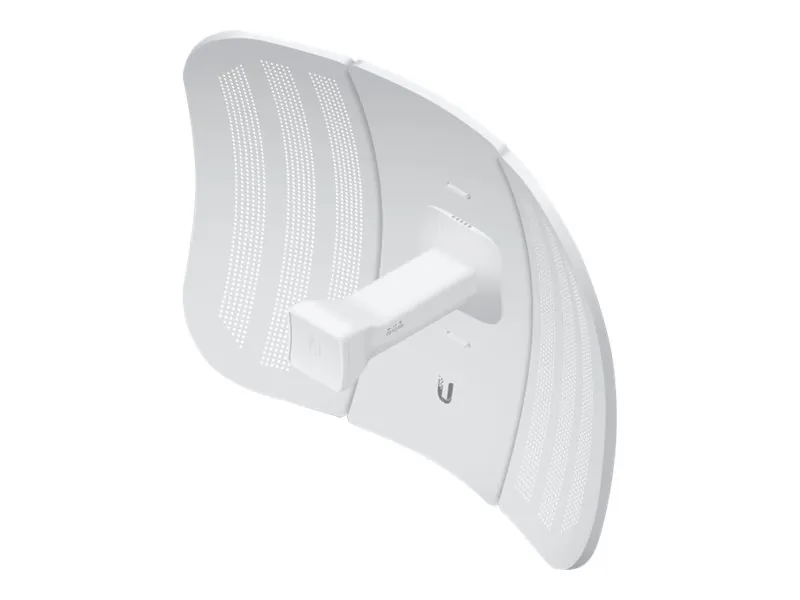

UBIQUITI LiteBeam LBE-M5-23 | 5 GHz Wireless Bridge | 23 dBi

Ubiquiti LiteBeam M5: Professionelle 5 GHz Point-to-Point Bridge für maximale Reichweite

Das Ubiquiti LiteBeam M5 LBE-M5-23 ist eine spezialisierte Wireless Bridge für den 5 GHz Frequenzbereich, die als Point-to-Point Verbindung zwischen entfernten Standorten konzipiert wurde. Mit seiner hochdirektionalen 23 dBi Antenne und der airMAX-Technologie ermöglicht dieses Gerät stabile Datenübertragungen über große Distanzen von mehreren Kilometern. Als Teil von Ubiquitis professioneller Netzwerkserie richtet sich das LiteBeam M5 an Systemintegratoren, Wireless Internet Service Provider (WISPs) und Unternehmen, die eine kostengünstige Alternative zu Glasfaser-Verbindungen zwischen Gebäuden oder Standorten benötigen.

Technische Architektur und Leistungsmerkmale

Das Herzstück der LiteBeam M5 bildet ein MIPS 74K Prozessor, der in Kombination mit 64 MB RAM die airMAX-Protokolle effizient verarbeitet. Diese Hardwarekonfiguration ist speziell für die Anforderungen von Point-to-Point Verbindungen optimiert und gewährleistet eine stabile Datenübertragung mit bis zu 100 Mbit/s. Der MIPS-Prozessor ist bekannt für seine geringe Latenz und hohe Effizienz bei Netzwerkoperationen, was besonders bei zeitkritischen Anwendungen wie VoIP oder Videoübertragungen von Bedeutung ist.

Die airMAX-Technologie von Ubiquiti nutzt ein proprietäres Time Division Multiple Access (TDMA) Protokoll, das eine deutlich höhere Spektrumseffizienz als herkömmliche 802.11-Implementierungen erreicht. Dies ermöglicht es, auch bei mehreren gleichzeitigen Verbindungen im gleichen Frequenzband eine stabile Performance zu gewährleisten. Die Unterstützung für IEEE 802.11n erweitert die Kompatibilität mit Standard-WLAN-Geräten, wobei die airMAX-Vorteile nur bei der Kommunikation zwischen Ubiquiti-Geräten zum Tragen kommen.

Mit einer Leistungsaufnahme von nur 4 Watt im Betrieb ist das LiteBeam M5 äußerst energieeffizient. Diese geringe Stromaufnahme ermöglicht den Betrieb über Power over Ethernet (PoE), wodurch nur ein einziges Kabel für Datenübertragung und Stromversorgung benötigt wird. Der mitgelieferte Strominjektor macht die Installation auch an Standorten ohne PoE-fähige Switches möglich.

Antennentechnologie und Frequenzmanagement

Die integrierte Richtantenne mit 23 dBi Gewinn ist das entscheidende Element für die Reichweite und Performance des LiteBeam M5. Ein Antennengewinn von 23 dBi bedeutet eine etwa 200-fache Verstärkung des Signals im Vergleich zu einer isotropen Referenzantenne. Diese hohe Richtwirkung konzentriert die Sendeleistung in einem schmalen Strahl, wodurch sowohl die Reichweite maximiert als auch Interferenzen mit anderen Funkdiensten minimiert werden.

Das Gerät arbeitet im 5 GHz Frequenzband zwischen 5,15 und 5,875 GHz und nutzt damit das weniger überfüllte Spektrum oberhalb der stark frequentierten 2,4 GHz ISM-Bänder. Die Verfügbarkeit verschiedener Kanäle in diesem Bereich ermöglicht es, Interferenzen zu vermeiden und optimale Verbindungen auch in Umgebungen mit mehreren Funknetzen aufzubauen. Die automatische Kanalwahl der airMAX-Software analysiert kontinuierlich das Spektrum und wählt den besten verfügbaren Kanal.

Die kompakte Bauform mit Abmessungen von 36,2 x 18,4 x 26,7 cm und einem Gewicht von 750 g macht das LiteBeam M5 zu einer unauffälligen Lösung für die Gebäudemontage. Die wetterbeständige Konstruktion ist für den Dauerbetrieb im Außenbereich ausgelegt und erfüllt verschiedene Schutzstandards. Der Temperaturbereich von -40°C bis +70°C gewährleistetet den Betrieb auch unter extremen klimatischen Bedingungen.

Konnektivität und Netzwerkintegration

Die Netzwerkanbindung erfolgt über eine 100Base-TX Fast Ethernet Schnittstelle mit RJ-45 Anschluss, die gleichzeitig die PoE-Stromversorgung übernimmt. Diese Konfiguration vereinfacht die Installation erheblich, da nur ein einziges Netzwerkkabel vom Switch oder Injektor zum Gerät verlegt werden muss. Die 100 Mbit/s Ethernet-Verbindung stellt sicher, dass die volle Übertragungskapazität der Funkstrecke genutzt werden kann, ohne dass die kabelgebundene Anbindung zum Bottleneck wird.

Das LiteBeam M5 fungiert als transparente Bridge und kann verschiedene Netzwerk-Topologien unterstützen. In einer typischen Point-to-Point Konfiguration verbindet es zwei entfernte Ethernet-Segmente und macht diese zu einem einzigen logischen Netzwerk. VLAN-Tagging wird unterstützt, wodurch sich mehrere logische Netzwerke über eine einzelne Funkverbindung transportieren lassen.

Quality of Service (QoS) Funktionen ermöglichen die Priorisierung verschiedener Datenströme. Zeitkritische Anwendungen wie VoIP oder Videokonferenzen können höhere Priorität erhalten, während weniger zeitkritischer Datenverkehr wie File-Transfers nachgeordnet wird. Diese intelligente Bandbreitenverteilung ist besonders wichtig bei asymmetrischen Anwendungen, wo Upload und Download unterschiedliche Anforderungen haben.

LED-Statusanzeigen für Stromversorgung, WLAN und LAN-Verbindung ermöglichen eine schnelle visuelle Diagnose des Betriebszustands. Diese Anzeigen sind besonders bei der Installation und Fehlerbehebung hilfreich, da sie sofort erkennen lassen, ob das Gerät ordnungsgemäß funktioniert und eine Verbindung hergestellt wurde.

Robustheit und Umgebungsbedingungen

Das LiteBeam M5 ist für den dauerhaften Außeneinsatz konzipiert und erfüllt verschiedene Umweltschutzstandards. Der erweiterte Temperaturbereich von -40°C bis +70°C macht das Gerät für Installationen in praktisch allen Klimazonen geeignet. Diese Spezifikation ist besonders wichtig für Anwendungen in extremen Umgebungen wie Bergregionen, Wüstengebieten oder arktischen Bedingungen.

Die zulässige Luftfeuchtigkeit von 5 bis 95 Prozent (nicht kondensierend) gewährleistet den Betrieb auch in tropischen oder sehr feuchten Umgebungen. Das wetterbeständige Gehäuse schützt die empfindliche Elektronik vor Feuchtigkeit, Staub und anderen Umwelteinflüssen. Ein integrierter 24kV ESD-Schutz bietet Sicherheit gegen elektrostatische Entladungen, die besonders bei exponierten Installationen auftreten können.

Die mechanische Stabilität wird durch die mitgelieferte Stangenbefestigung gewährleistet, die eine sichere Montage an Masten, Wänden oder anderen Strukturen ermöglicht. Das kompakte Design minimiert die Windlast, was besonders bei exponierten Installationen auf Dächern oder Türmen wichtig ist. Die präzise Ausrichtung der Richtantenne kann über die Montagehardware justiert und fixiert werden.

Management und Konfiguration

Die Konfiguration und Überwachung des LiteBeam M5 erfolgt über die webbasierte airOS-Software von Ubiquiti. Diese bietet eine intuitive Benutzeroberfläche mit umfangreichen Diagnose- und Monitoring-Funktionen. Site-Survey-Tools helfen bei der Auswahl der optimalen Kanäle und der Analyse der Spektrumsbelegung am Installationsort.

Die airMAX-Technologie ermöglicht eine automatische Optimierung der Verbindungsparameter. Das System passt kontinuierlich Parameter wie Sendeleistung, Modulationsschema und Kanalbreite an die aktuellen Bedingungen an. Dies gewährleistet eine optimale Performance auch bei sich ändernden Umgebungsbedingungen wie Wettereinflüssen oder zeitweise auftretenden Interferenzen.

SNMP-Unterstützung ermöglicht die Integration in professionelle Netzwerk-Management-Systeme. Wichtige Parameter wie Signalstärke, Datenrate, Fehlerstatistiken und Systemstatus können remote überwacht werden. Dies ist besonders wichtig für Service Provider oder Unternehmen mit mehreren Standorten, die eine zentrale Überwachung ihrer Funkstrecken benötigen.

Firmware-Updates können remote über das Netzwerk eingespielt werden, wodurch neue Features und Sicherheits-Patches ohne physischen Zugang zu den Geräten installiert werden können. Die UBNT Discovery Protocol ermöglicht die automatische Erkennung und Verwaltung aller Ubiquiti-Geräte im Netzwerk.

Ideal für diese Einsatzbereiche

• Standortvernetzung für Unternehmen: Verbindung zwischen Hauptsitz und Niederlassungen über Distanzen von mehreren Kilometern, wobei die 100 Mbit/s Bandbreite ausreichend für die meisten Business-Anwendungen wie ERP-Systeme, File-Server-Zugriff und VoIP-Telefonie ist.
• Backup-Verbindung für kritische Infrastrukturen: Als Ausfallsicherung für Glasfaser- oder Leitungsverbindungen, wobei die schnelle Aktivierung und geringe Latenz eine nahtlose Umschaltung ermöglichen.
• Internet-Zugang für abgelegene Standorte: Anbindung von Gebäuden, Baustellen oder temporären Einrichtungen an das Internet, wo keine kabelgebundene Infrastruktur verfügbar ist.
• Wireless Internet Service Provider (WISP) Anwendungen: Point-to-Point Backhaul-Verbindungen zwischen Basisstationen und zentralen Standorten, wobei die airMAX-Technologie eine effiziente Spektrumsnutzung gewährleistet.
• Überwachungs- und Sicherheitssysteme: Übertragung von Videodaten von IP-Kameras oder Sicherheitssystemen zwischen entfernten Standorten, wobei die QoS-Funktionen eine priorisierte Übertragung kritischer Sicherheitsdaten ermöglichen.
