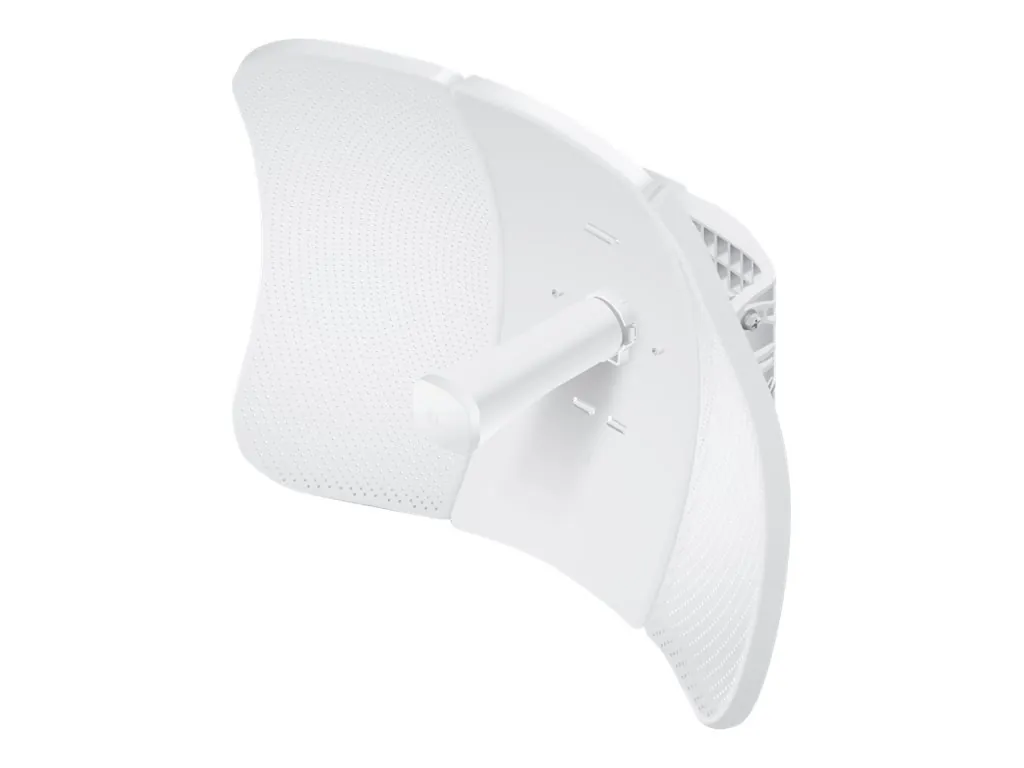

UBIQUITI LiteBeam M5 AC LR | 5GHz Wireless Bridge | 450 Mbit/s

UBIQUITI airMAX AC LiteBeam M5 AC LongRange - Professionelle Punkt-zu-Punkt Richtfunkbrücke für weitreichende Netzwerkverbindungen

Die UBIQUITI airMAX AC LiteBeam M5 AC LongRange (LBE-5AC-LR) ist eine hochleistungsfähige Wireless Bridge für professionelle Punkt-zu-Punkt Verbindungen im 5-GHz-Frequenzband. Mit ihrer außergewöhnlichen Antennenleistung von 26 dBi und der airMAX AC-Technologie ermöglicht sie zuverlässige Netzwerkverbindungen über große Distanzen. Das Gerät richtet sich an Unternehmen, Internetprovider und Systemintegratoren, die kosteneffiziente Alternativen zu Glasfaserleitungen für die Vernetzung entfernter Standorte benötigen.

Hochfrequenztechnologie und Übertragungsleistung

Das Herzstück der LiteBeam M5 AC LongRange bildet die airMAX AC-Technologie von Ubiquiti, die im lizenzfreien 5-GHz-Frequenzband operiert. Diese Technologie kombiniert die Vorteile der 802.11ac-Standards mit proprietären Optimierungen für Punkt-zu-Punkt Verbindungen. Der theoretische Durchsatz von 450 Mbit/s wird durch die implementierte 2T2R MIMO-Technologie (Multiple-Input Multiple-Output) erreicht, die zwei Sende- und zwei Empfangsantennen parallel nutzt.

Die 2T2R MIMO-Konfiguration ermöglicht es dem System, Daten über mehrere räumliche Pfade gleichzeitig zu übertragen, was nicht nur die Bandbreite erhöht, sondern auch die Verbindungsstabilität in schwierigen Funkumgebungen verbessert. Diese Technologie ist besonders vorteil­haft bei längeren Übertragungsstrecken, wo Signalreflexionen und atmosphärische Störungen die Verbindungsqualität beeinträchtigen können.

Das 5-GHz-Frequenzband bietet gegenüber dem oft überlasteten 2,4-GHz-Bereich deutliche Vorteile: Weniger Störungen durch andere Geräte, mehr verfügbare Kanäle und höhere mögliche Datenraten. Für professionelle Anwendungen ist dies entscheidend, da konsistente Performance und geringe Latenz gewährleistet werden müssen.

Antennentechnologie und Reichweite

Die beeindruckende Antennenleistung von 26 dBi macht die LiteBeam M5 AC LongRange zu einem der reichweitenstärksten Geräte in Ubiquitis Portfolio. Diese hohe Verstärkung wird durch eine präzise geformte Richtantenne erreicht, die das Funksignal stark fokussiert und dadurch sowohl Sendeleistung als auch Empfangssensitivität maximiert.

Die Richtcharakteristik der Antenne bedeutet jedoch auch, dass eine exakte Ausrichtung zwischen Sender und Empfänger erforderlich ist. Der schmale Abstrahlwinkel minimiert Interferenzen mit anderen Funkdiensten und ermöglicht die Nutzung derselben Frequenz für mehrere parallel betriebene Links, ohne dass sich diese gegenseitig stören.

Laut Hersteller ist das Gerät für Punkt-zu-Punkt Verbindungen über große Distanzen optimiert, wobei die tatsächliche Reichweite von Faktoren wie Geländeprofil, Hindernissen und atmosphärischen Bedingungen abhängt. Die robuste Antennenkonstruktion mit wetterfestem Gehäuse gewährleistet auch bei widrigen Umgebungsbedingungen konstante Performance.

Netzwerk-Integration und Konnektivität

Die Netzwerkanbindung erfolgt über eine einzelne Gigabit-Ethernet-Schnittstelle (1000Base-T) mit RJ-45-Anschluss, die gleichzeitig für die Datenübertragung und die Stromversorgung via Power over Ethernet (PoE) genutzt wird. Diese Lösung vereinfacht die Installation erheblich, da nur ein einziges Kabel zum Gerät geführt werden muss.

Die Gigabit-Ethernet-Anbindung stellt sicher, dass die 450 Mbit/s Funkdurchsatz ohne Engpass an das lokale Netzwerk weitergeleitet werden können. Im Vergleich zu älteren Fast-Ethernet-Lösungen (100 Mbit/s) bietet dies erhebliche Performance-Reserven für zukünftige Anforderungen.

Das Gerät unterstützt die vollständige Bandbreite an Ethernet-Standards von Fast Ethernet (100 Mbit/s) bis Gigabit Ethernet (1000 Mbit/s), wodurch es flexibel in verschiedene Netzwerkinfrastrukturen integriert werden kann. Die automatische Geschwindigkeitserkennung und Duplex-Einstellung erleichtern die Inbetriebnahme.

Stromversorgung und Energieeffizienz

Mit einer maximalen Leistungsaufnahme von nur 7 Watt zählt die LiteBeam M5 AC LongRange zu den energieeffizientesten Geräten ihrer Klasse. Die geringe Leistungsaufnahme ermöglicht den Betrieb über Standard-PoE (Power over Ethernet) ohne die Notwendigkeit für PoE+ oder High-Power-PoE-Switche.

Die Stromversorgung erfolgt mit 24 V Gleichspannung über den mitgelieferten Strominjektor, der zwischen Switch und LiteBeam geschaltet wird. Diese Lösung ist besonders praktisch, wenn der vorhandene Netzwerk-Switch keine PoE-Funktionalität besitzt. Der Strominjektor kann bis zu 100 Meter vom Gerät entfernt installiert werden, was flexible Installationskonzepte ermöglicht.

Die niedrige Leistungsaufnahme reduziert nicht nur die Betriebskosten, sondern minimiert auch die Wärmeentwicklung und erhöht dadurch die Langlebigkeit der elektronischen Komponenten. Dies ist besonders bei Außeninstallationen von Vorteil, wo extreme Temperaturen auftreten können.

Robustes Outdoor-Design und Umweltbeständigkeit

Das wetterfeste Gehäuse der LiteBeam M5 AC LongRange ist für den dauerhaften Außeneinsatz bei extremen Bedingungen konzipiert. Der Betriebstemperaturbereich von -40°C bis +70°C deckt nahezu alle klimatischen Bedingungen ab, von arktischen bis zu tropischen Umgebungen.

Die zulässige Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend) zeigt die Robustheit des Designs auch bei hoher Luftfeuchtigkeit oder Nebel. Das IP-Rating und die UV-beständigen Materialien gewährleisten eine lange Lebensdauer auch unter direkter Sonneneinstrahlung.

Das integrierte 24KV ESD-Protection-System schützt das Gerät vor elektrostatischen Entladungen und Überspannungen, die bei Gewitter oder durch andere externe Einflüsse auftreten können. Diese Schutzmaßnahmen sind bei Außeninstallationen besonders wichtig, da das Gerät oft exponiert an Masten oder Gebäuden montiert wird.

Mit Abmessungen von 51,25 × 25,83 × 38,58 cm und einem Gewicht von 1,36 kg ist das Gerät kompakt genug für einfache Installation, aber robust genug, um Windlasten zu widerstehen. Das aerodynamische Design minimiert die Windangriffsfläche.

Montage und Installation

Die LiteBeam M5 AC LongRange wird mit einem kompletten Montagekit geliefert, das eine Stangenbefestigung für Masten mit verschiedenen Durchmessern umfasst. Die mitgelieferte Hardware ermöglicht sowohl die Montage an Rundmasten als auch an Vierkantprofilen.

Die präzise Ausrichtung der Richtantenne wird durch verstellbare Befestigungselemente erleichtert, die Feinjustierungen in beiden Ebenen ermöglichen. LED-Statusanzeigen für LAN-Verbindung und Stromversorgung unterstützen bei der Inbetriebnahme und Fehlerdiagnose.

Management und Konfiguration

Das Gerät verfügt über 64 MB Arbeitsspeicher vom Typ DDR2, der ausreichend Kapazität für die Firmware und das integrierte Managementsystem bietet. Die Konfiguration erfolgt über eine webbasierte Benutzeroberfläche, die über die Ethernet-Verbindung erreichbar ist.

Die airMAX-Technologie beinhaltet intelligente Frequenz- und Kanalverwaltung, die automatisch den besten verfügbaren Kanal auswählt und bei Interferenzen wechselt. Dies reduziert den Administrationsaufwand erheblich, besonders in Umgebungen mit vielen parallel betriebenen Links.

Monitoring und Diagnose-Tools sind direkt in die Firmware integriert und ermöglichen die Überwachung von Signalstärke, Datenrate, Paketverlusten und anderen wichtigen Parametern. Diese Informationen sind entscheidend für die Optimierung der Linkperformance und die präventive Wartung.

Ideal für diese Einsatzbereiche

• Internet-Service-Provider (ISP): Die hohe Antennenleistung von 26 dBi und der Gigabit-Ethernet-Anschluss machen das Gerät ideal für ISPs, die Kunden in ländlichen Gebieten ohne Glasfaseranschluss mit Hochgeschwindigkeitsinternet versorgen möchten.
• Unternehmensvernetzung: Mit dem 450 Mbit/s Durchsatz und der robusten airMAX AC-Technologie eignet sich das Gerät hervorragend für die Verbindung entfernter Bürostandorte, Lagerhallen oder Produktionsstätten ohne kostspieliges Verlegen von Kabeln.
• Campus-Netzwerke: Die Kombination aus hoher Reichweite und Gigabit-Anbindung macht das Gerät zur ersten Wahl für Universitäten, Schulen und Industriecampus, die verschiedene Gebäude kostengünstig vernetzen müssen.
• Videoüberwachung: Der stabile Durchsatz von 450 Mbit/s unterstützt mehrere HD-Videostreams gleichzeitig, was das Gerät für die Anbindung entfernter Überwachungskameras prädestiniert.
• Industrielle Anwendungen: Der erweiterte Betriebstemperaturbereich von -40°C bis +70°C und die robuste Bauweise ermöglichen den Einsatz in rauen industriellen Umgebungen wie Bergwerken, Ölfeldern oder Kraftwerken.
