Ubiquiti mPort Serial: Professionelle Ethernet-zu-Seriell Bridge für IoT- und Netzwerkinfrastrukturen

Der Ubiquiti mPort Serial (Modell MPORT-S) ist eine spezialisierte Bridge-Lösung, die serielle Geräte nahtlos in moderne Ethernet-Netzwerke integriert. Als Teil von Ubiquitis mFi-Ökosystem richtet sich das Gerät an Systemintegratoren, Facility Manager und IT-Verantwortliche, die Legacy-Hardware mit serieller Schnittstelle in IP-basierte Überwachungs- und Steuerungsnetze einbinden müssen. Die kompakte, wandmontierbare Einheit unterstützt dabei sowohl kabelgebundene als auch drahtlose Verbindungen und macht veraltete serielle Infrastrukturen zukunftssicher, ohne dass bestehende Hardware ausgetauscht werden muss.

Konnektivität und Netzwerk-Integration

Das Herzstück des mPort Serial bildet die Dual-Konnektivität aus Fast Ethernet und WLAN. Die kabelgebundene Verbindung erfolgt über einen 10/100 Mbit/s Ethernet-Port mit RJ-45-Anschluss, der zuverlässige und latenzarme Datenübertragung gewährleistet. Parallel dazu steht WLAN nach den Standards IEEE 802.11b/g/n zur Verfügung, wodurch das Gerät auch an Standorten ohne vorhandene Netzwerkverkabelung flexibel einsetzbar ist.

Die drahtlose Anbindung erfolgt über ein duales Antennensystem mit einer externen abnehmbaren sowie einer internen Antenne. Diese Konfiguration optimiert die Empfangsqualität auch in industriellen Umgebungen mit hohen HF-Störungen oder baulichen Hindernissen. Das WLAN unterstützt dabei alle gängigen Sicherheitsstandards moderner Unternehmensnetze und ermöglicht die Integration in bestehende VLAN-Strukturen.

Besonders vorteilhaft für den professionellen Einsatz ist die Power-over-Ethernet-Fähigkeit (PoE). Mit nur 3 Watt Leistungsaufnahme kann das Gerät direkt über die Ethernet-Verbindung versorgt werden, was die Installation erheblich vereinfacht. Alternativ steht ein externer Netzadapter zur Verfügung. LED-Statusanzeiger für Stromversorgung und Betriebszustand ermöglichen eine schnelle visuelle Diagnose des Gerätezustands.

Serielle Schnittstellen und Hardware-Kompatibilität

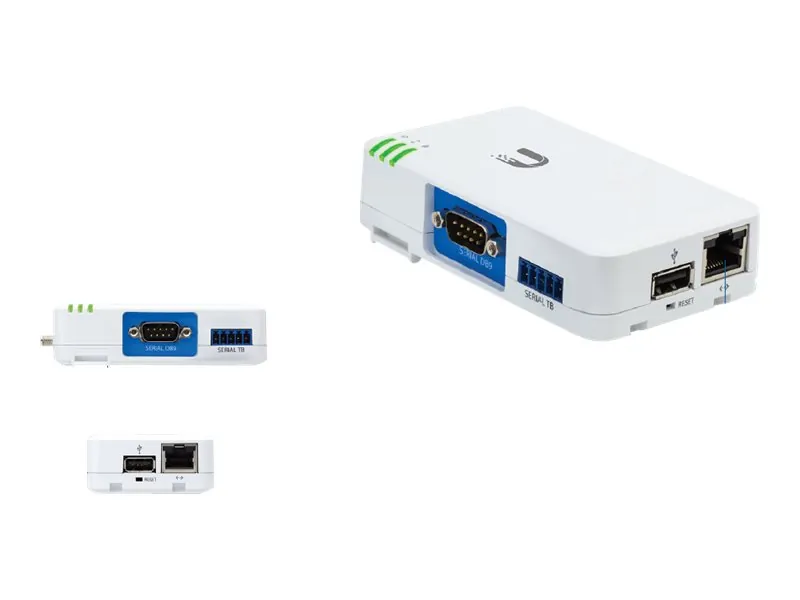

Der mPort Serial verfügt über eine universelle serielle Schnittstelle im D-Sub-Format (DB-9, 9-polig), die die Standards RS-232, RS-422 und RS-485 unterstützt. Diese Vielseitigkeit macht das Gerät kompatibel mit einer enormen Bandbreite industrieller und wissenschaftlicher Ausrüstung, von älteren Messgeräten über Sicherheitssysteme bis hin zu Gebäudeautomation.

RS-232 eignet sich für Point-to-Point-Verbindungen über kurze Distanzen und ist der am weitesten verbreitete serielle Standard für Gerätekommunikation. RS-422 ermöglicht differenzielle Signalübertragung über größere Entfernungen mit höherer Störfestigkeit, während RS-485 zusätzlich Multidrop-Konfigurationen unterstützt, bei denen mehrere Geräte über eine gemeinsame Busleitung kommunizieren können.

Die automatische Erkennung der verwendeten seriellen Protokolle vereinfacht die Konfiguration erheblich. Systemadministratoren müssen keine aufwändigen Parameteranpassungen vornehmen, sondern können das Gerät in den meisten Fällen plug-and-play betreiben. Die Bridge übersetzt dabei transparent zwischen den seriellen Protokollen und TCP/IP, ohne dass Anpassungen an der angeschlossenen Hardware erforderlich werden.

Speicher und Verarbeitungsleistung

Mit 16 MB RAM und 8 MB Flash-Speicher verfügt der mPort Serial über ausreichende Ressourcen für komplexe Protokollkonvertierungen und Puffering-Funktionen. Der Flash-Speicher enthält das Betriebssystem sowie die Konfigurationsdaten und ermöglicht Firmware-Updates für neue Features oder Sicherheitsverbesserungen.

Der integrierte Arbeitsspeicher puffert Datenströme zwischen den unterschiedlichen Übertragungsgeschwindigkeiten von seriellen und Ethernet-Verbindungen. Dies ist besonders wichtig bei Anwendungen mit sporadischen Datenbursts oder unterschiedlichen Protokoll-Timings. Die Hardware gewährleistet dabei eine verlustfreie Datenübertragung auch bei längeren Kommunikationspausen oder temporären Netzwerkunterbrechungen.

Die Verarbeitungseinheit kann mehrere simultane TCP-Verbindungen verwalten, wodurch sich das Gerät für komplexere Netzwerktopologien eignet. Monitoring-Software kann beispielsweise gleichzeitig auf die seriellen Daten zugreifen, während eine SCADA-Anwendung Steuerbefehle sendet.

Mechanisches Design und Umgebungsbedingungen

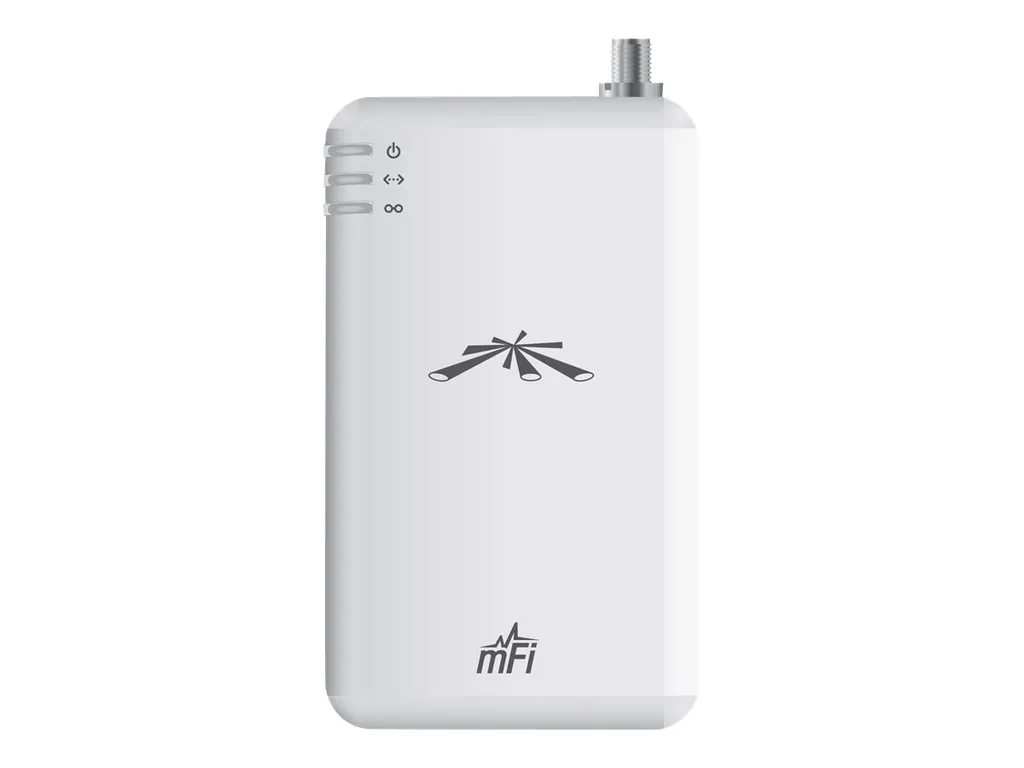

Das kompakte Gehäuse des mPort Serial misst lediglich 6,0 x 10,0 x 2,8 cm und wiegt nur 119 Gramm. Diese Abmessungen ermöglichen die Installation auch in beengten Räumen wie Verteilerschränken oder direkt an der zu überwachenden Ausrüstung. Das weiße Kunststoffgehäuse ist für die Wandmontage optimiert, entsprechende Halterungen sind im Lieferumfang enthalten.

Für den industriellen Einsatz kritisch sind die erweiterten Betriebstemperaturen von -10°C bis +70°C. Diese Spezifikation ermöglicht den Einsatz in ungeheizten Technikräumen, Außenanlagen oder klimatisch anspruchsvollen Umgebungen wie Serverräumen oder Produktionshallen. Die zulässige Luftfeuchtigkeit von 5% bis 80% (nicht kondensierend) deckt praktisch alle typischen Einsatzumgebungen ab.

Das Gehäusedesign berücksichtigt die Anforderungen dauerhafter 24/7-Betrieb. Ohne bewegliche Teile oder Lüfter arbeitet das Gerät völlig geräuschlos und ist praktisch wartungsfrei. Die passive Kühlung genügt für die geringe Verlustleistung von 3 Watt, wodurch sich auch keine thermischen Schwachstellen durch Lüfterausfall ergeben können.

Integration in Ubiquiti-Ökosysteme

Als Teil der mFi-Produktlinie lässt sich der mPort Serial nahtlos in Ubiquitis Netzwerk-Management-Software integrieren. Die zentrale Verwaltung über den UniFi Controller ermöglicht es, hunderte von Geräten gleichzeitig zu konfigurieren, zu überwachen und zu warten. Firmware-Updates können dabei zentral ausgerollt werden, ohne dass jedes Gerät einzeln besucht werden muss.

Die SNMP-Unterstützung ermöglicht die Integration in bestehende Netzwerk-Monitoring-Systeme. Administratoren können Betriebsparameter wie Datenvolumen, Verbindungsstatus oder Geräteverfügbarkeit in ihre gewohnten Überwachungstools einbinden. Alarmmeldungen bei Verbindungsabbrüchen oder Hardware-Problemen helfen dabei, Ausfälle zu vermeiden oder schnell zu beheben.

Für größere Installationen bietet die einheitliche Konfigurationsoberfläche erhebliche Vorteile. Templates für häufige Anwendungsfälle können erstellt und auf neue Geräte übertragen werden. Dies reduziert sowohl den Konfigurationsaufwand als auch die Fehlerwahrscheinlichkeit bei größeren Rollouts.

Sicherheitsfeatures und Netzwerkschutz

Der mPort Serial implementiert moderne Sicherheitsstandards für den Schutz kritischer Infrastrukturdaten. Die WLAN-Verbindung unterstützt WPA2/WPA3-Verschlüsselung, während die Ethernet-Kommunikation optional über VPNs oder andere Tunnel-Protokolle abgesichert werden kann. Dies ist besonders wichtig, wenn serielle Daten über öffentliche oder unsichere Netzwerke übertragen werden müssen.

Die Möglichkeit zur VLAN-Segmentierung ermöglicht es, den seriellen Datenverkehr von anderen Netzwerkdiensten zu trennen. IoT-Geräte können so in separaten Netzsegmenten betrieben werden, ohne dass sie Zugriff auf kritische Unternehmensressourcen erhalten. Firewall-Regeln lassen sich gezielt für die Bridge-Kommunikation definieren und durchsetzen.

Access Control Lists (ACLs) beschränken den Zugriff auf die serielle Schnittstelle auf autorisierte IP-Adressen oder Netzwerksegmente. Dies verhindert unbefugten Zugriff auf angeschlossene Geräte und schützt vor Manipulation oder Datendiebstahl. Logging-Funktionen dokumentieren alle Zugriffe für Compliance-Anforderungen oder forensische Untersuchungen.

Ideal für diese Einsatzbereiche

• Gebäudeautomation und Facility Management: Die Unterstützung von RS-485-Bussystemen macht das Gerät ideal für die Anbindung von HVAC-Steuerungen, Beleuchtungssystemen oder Sicherheitstechnik an IP-basierte Gebäudemanagementsysteme. Die robusten Betriebstemperaturen ermöglichen den Einsatz in Technikräumen ohne Klimatisierung.
• Industrielle Datenerfassung und SCADA-Integration: Mit der Unterstützung für RS-232/422/485 können Produktionsmaschinen, Sensoren oder Messgeräte mit serieller Schnittstelle in moderne SCADA- oder MES-Systeme eingebunden werden. Das kompakte Gehäuse ermöglicht die Installation direkt an der Maschine.
• Legacy-Hardware-Integration in moderne Netzwerke: Ältere wissenschaftliche Instrumente, Medizingeräte oder Sicherheitssysteme mit ausschließlich serieller Schnittstelle können durch die Bridge in Ethernet-Netzwerke integriert werden, ohne dass die bestehende Software angepasst werden muss.
• Remote-Monitoring und IoT-Anwendungen: Die WLAN-Fähigkeiten ermöglichen die drahtlose Anbindung serieller Sensoren an Cloud-Plattformen oder lokale Monitoring-Systeme. Der niedrige Stromverbrauch macht das Gerät auch für batteriebetriebene oder solar versorgte Außenanlagen geeignet.
• Netzwerk-Infrastruktur für Systemintegratoren: Die PoE-Versorgung und die einfache Wandmontage reduzieren den Installationsaufwand erheblich. Die zentrale Verwaltung über UniFi Controller macht das Gerät attraktiv für Systemintegratoren, die größere Installationen betreuen.
