Ubiquiti NanoBridge M365: Professionelle Outdoor-Bridge für 3,65 GHz WiMAX-Verbindungen

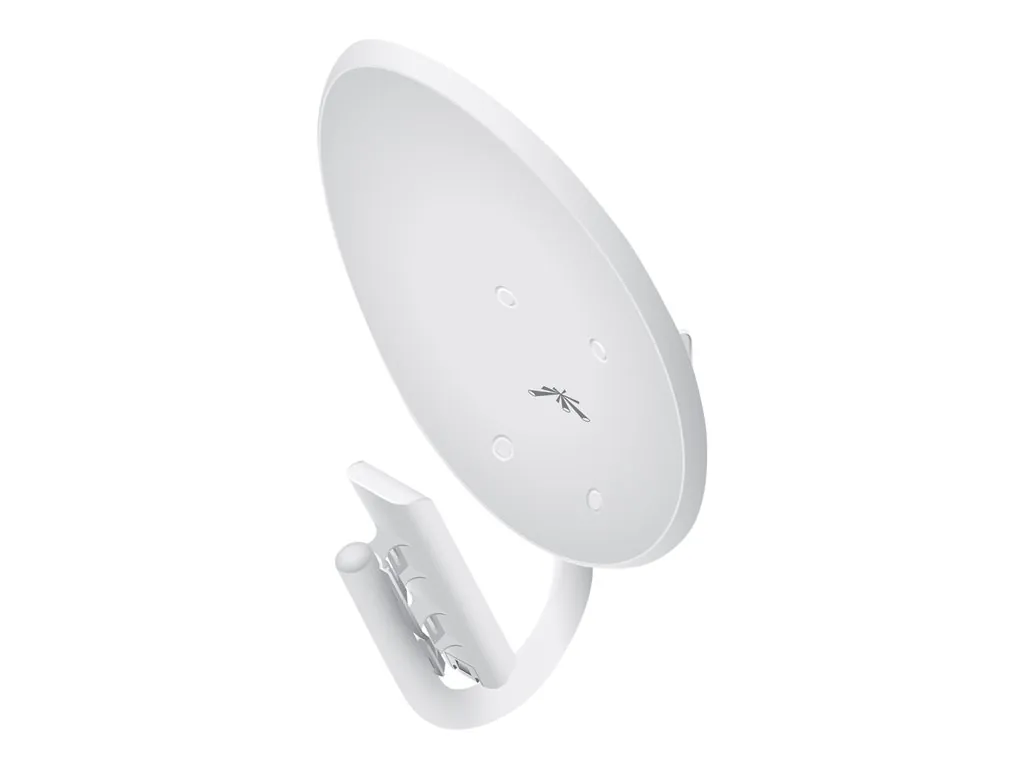

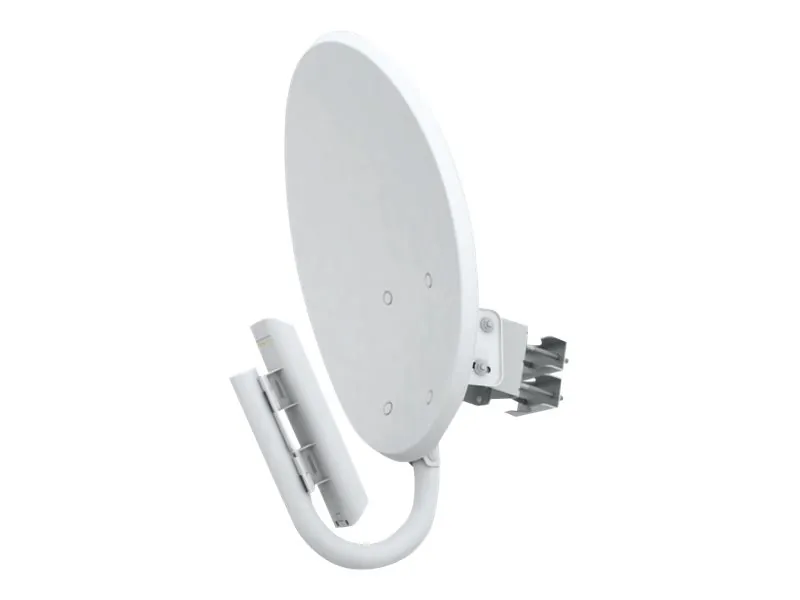

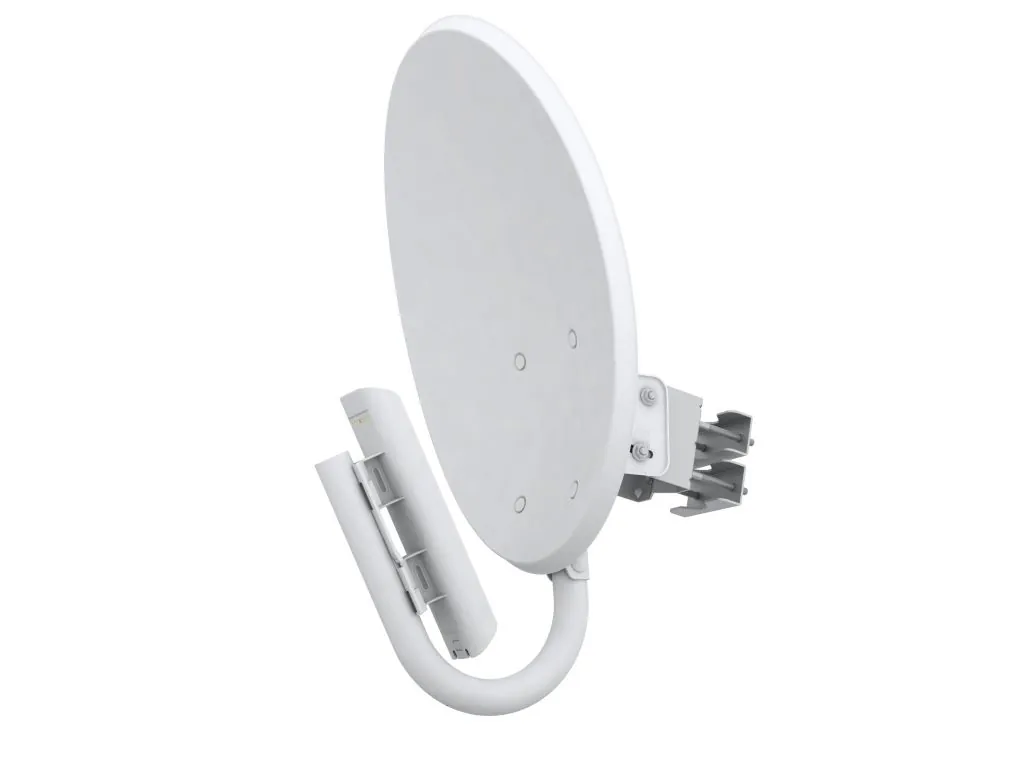

Die Ubiquiti NanoBridge M365 ist eine spezialisierte Wireless Bridge für den Außenbereich, die im 3,65 GHz WiMAX-Frequenzband operiert. Das Gerät kombiniert eine hochdirektionale 22,5 dBi Antenne mit der bewährten AirOS-Software und richtet sich an Netzwerkplaner, die robuste Punkt-zu-Punkt-Verbindungen über große Distanzen aufbauen müssen. Mit ihrer wetterfesten Bauweise und der AirMax-Protokollunterstützung eignet sich die NBM365 für anspruchsvolle Outdoor-Installationen in der professionellen Netzwerktechnik.

Hochleistungs-Antennensystem mit 22,5 dBi Gewinn

Das Herzstück der NanoBridge M365 bildet ihre integrierte Parabolantenne mit einem Gewinn von 22,5 dBi. Dieser hohe Antennengewinn ermöglicht es, auch über große Distanzen stabile Verbindungen aufzubauen, während die Richtwirkung störende Interferenzen minimiert. Die Antenne arbeitet im spezialisierten 3,65-3,675 GHz Frequenzband, das für WiMAX-Anwendungen reserviert ist und damit weniger überfüllt als die populären 2,4 oder 5 GHz ISM-Bänder.

Die TNC-Anschlussverbindung gewährleistet eine zuverlässige HF-Verbindung mit einem VSWR (Voltage Standing Wave Ratio) von 1,5:1. Dieser niedrige Wert zeigt eine optimale Anpassung zwischen Antenne und Transceiver an, was Reflexionsverluste minimiert und die Übertragungseffizienz maximiert. Für Installateure bedeutet dies eine einfachere Inbetriebnahme ohne aufwendige Antennenanpassung.

Die mechanische Konstruktion der Antenne ist auf extreme Wetterbedingungen ausgelegt. Laut Hersteller übersteht die NBM365 Windgeschwindigkeiten bis zu 200 km/h, was sie für Installationen in windexponierten Lagen wie Hochhäusern oder Sendemasten qualifiziert. Die Abmessungen von 49,2 x 44 x 70,5 cm und ein Gewicht von 4,66 kg machen sie handhabbar für Installationen durch Fachkräfte.

Prozessor und Systemarchitektur

Im Inneren arbeitet ein Atheros MIPS 24KC Prozessor mit 400 MHz Taktfrequenz, der speziell für Embedded-Netzwerkgeräte optimiert wurde. Diese CPU-Architektur ist darauf ausgelegt, Netzwerkprotokolle effizient zu verarbeiten, ohne die hohen Leistungsaufnahme moderner x86-Prozessoren. Mit 32 MB SDRAM und 8 MB Flash-Speicher verfügt die NanoBridge über ausreichende Ressourcen für das AirOS-Betriebssystem und die Netzwerk-Funktionalitäten.

Die kompakte Hardware-Ausstattung spiegelt den spezialisierten Einsatzzweck wider: Als dedizierte Wireless Bridge muss das Gerät keine komplexen Anwendungen ausführen, sondern konzentriert sich auf die optimale Übertragung von Ethernet-Datenframes über die Luftschnittstelle. Die geringe Leistungsaufnahme von maximal 8 Watt ermöglicht den Betrieb über Power over Ethernet (PoE) und vereinfacht die Installation an schwer zugänglichen Standorten.

AirMax-Protokoll und Netzwerk-Integration

Die NanoBridge M365 nutzt Ubiquitys proprietäres AirMax-Protokoll, das speziell für Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Verbindungen entwickelt wurde. AirMax implementiert ein zeitgesteuertes Zugriffsverfahren (TDMA), das im Vergleich zu Standard-WiFi-Protokollen eine höhere Spektrumseffizienz und vorhersagbare Latenzzeiten ermöglicht. Dies macht das Protokoll besonders geeignet für Anwendungen, die konstante Bandbreite benötigen.

Die Ethernet-Integration erfolgt über zwei 100Base-TX-Ports mit PoE-Unterstützung. Diese Konfiguration ermöglicht es, das Gerät sowohl mit Strom zu versorgen als auch Daten zu übertragen, während der zweite Port für Kaskadierung oder lokale Geräte genutzt werden kann. Die Statusanzeigen für Stromversorgung, WAN und LAN geben Installateuren und Wartungstechnikern sofortige Rückmeldung über den Betriebszustand.

Das mitgelieferte AirOS-Betriebssystem bietet eine webbasierte Konfigurationsoberfläche, die sowohl grundlegende als auch erweiterte Einstellungen ermöglicht. Netzwerkadministratoren können über diese Schnittstelle Parameter wie Sendeleistung, Kanalwahl und Quality-of-Service-Einstellungen anpassen, um die Verbindung für spezifische Anforderungen zu optimieren.

Robuste Outdoor-Konstruktion

Die Bauweise der NanoBridge M365 orientiert sich an den Anforderungen professioneller Outdoor-Installationen. Das Gehäuse ist für einen Betriebstemperaturbereich von -30°C bis +75°C ausgelegt, was den Einsatz sowohl in arktischen als auch in tropischen Klimazonen ermöglicht. Die zulässige Luftfeuchtigkeit von 5-95% (nicht kondensierend) deckt praktisch alle realistischen Umgebungsbedingungen ab.

Die RoHS-Kennzeichnung bestätigt die Einhaltung der europäischen Richtlinien für gefährliche Stoffe, während die ETSI 300 019-Zertifizierung die Eignung für Telekommunikationsanwendungen nach europäischen Standards bescheinigt. Diese Zertifizierungen sind wichtig für Installateure, die regulatory compliance in ihren Projekten sicherstellen müssen.

Das mitgelieferte Befestigungszubehör für Stangenmontage ermöglicht die Installation an Standard-Masten und -trägern. Die mechanische Konstruktion berücksichtigt dabei nicht nur Windlasten, sondern auch thermische Ausdehnung und Vibrationen, die bei Outdoor-Installationen auftreten können.

Ideal für diese Einsatzbereiche

• WiMAX-Netzwerk-Backhaul: Die spezielle 3,65 GHz Frequenz macht die NBM365 zur natürlichen Wahl für WiMAX-Service-Provider, die Basisstationen mit dem Core-Network verbinden müssen. Die hohe Antennenrichtcharakteristik minimiert Interferenzen mit anderen WiMAX-Zellen.
• Campus- und Industrienetzwerke: Für die Verbindung entlegener Gebäude oder Produktionsstätten bietet die NanoBridge eine kosteneffektive Alternative zu Glasfaserkabeln. Die Punkt-zu-Punkt-Topologie eignet sich besonders für lineare Netzwerk-Extensions.
• Temporäre Netzwerk-Installationen: Bei Veranstaltungen, Baustellen oder Katastrophenhilfe-Einsätzen kann die NBM365 schnell eine zuverlässige Netzwerkverbindung herstellen, ohne auf vorhandene Kabelinfrastruktur angewiesen zu sein.
• Redundante Backup-Verbindungen: Als sekundärer Übertragungsweg kann die Wireless Bridge kritische Netzwerkverbindungen absichern, falls primäre Glasfaser- oder Kupferverbindungen ausfallen. Die unterschiedliche Übertragungsmedium bietet echte Pfad-Diversität.
• Ländliche Netzwerk-Erschließung: In Gebieten mit schwieriger Kabelverlegung ermöglicht die hohe Reichweite der 22,5 dBi Antenne die Überbrückung großer Distanzen ohne Zwischenverstärker.
