Ubiquiti airMAX NanoStation M5: Professionelle WLAN-Bridge für Punkt-zu-Punkt-Verbindungen

Die Ubiquiti UISP airMAX NanoStation M5 (NSM5) ist eine dedizierte Wireless Bridge, die speziell für die Errichtung stabiler Punkt-zu-Punkt-WLAN-Verbindungen über größere Distanzen entwickelt wurde. Als Teil von Ubiquitys bewährter airMAX-Produktlinie richtet sich die NanoStation M5 primär an Netzwerk-Administratoren, Internet Service Provider und Systemintegratoren, die zuverlässige drahtlose Verbindungen zwischen Gebäuden, Standorten oder in schwer verkabelbaren Umgebungen benötigen. Mit ihrer integrierten 16-dBi-Richtantenne und der robusten Außenausführung bietet sie eine kosteneffiziente Alternative zu kabelgebundenen Verbindungen bei gleichzeitig einfacher Installation und Konfiguration.

Prozessor-Architektur und Systemleistung der NanoStation M5

Das Herzstück der NanoStation M5 bildet ein Qualcomm Atheros MIPS 24KC Prozessor mit einer Taktfrequenz von 400 MHz. Diese CPU-Architektur ist speziell für eingebettete Netzwerk-Anwendungen optimiert und bietet eine ausgewogene Balance zwischen Rechenleistung und Energieeffizienz. Der MIPS 24Kc-Kern ist eine bewährte Plattform in der Netzwerktechnik, die sich durch niedrigen Stromverbrauch bei gleichzeitig ausreichender Performance für die Protokoll-Verarbeitung und Routing-Aufgaben auszeichnet.

Mit 32 MB SDRAM verfügt die NanoStation M5 über ausreichend Arbeitsspeicher für die gleichzeitige Verwaltung von Netzwerk-Protokollen, Quality-of-Service-Funktionen und dem proprietären airMAX-Protocol-Stack. Der 8 MB Flash-Speicher bietet genügend Platz für das AirOS-Betriebssystem sowie Konfigurationsdaten und Firmware-Updates. Diese Speicherausstattung ist für eine dedizierte Bridge-Anwendung vollkommen dimensioniert, da keine lokale Datenspeicherung oder komplexe Anwendungen erforderlich sind.

Die Prozessor-Performance ist darauf ausgelegt, die maximale Datenübertragungsrate von 150 Mbit/s bei gleichzeitiger Verarbeitung von MIMO-Signalen und QoS-Algorithmen zu gewährleisten. Dabei bleibt der Stromverbrauch mit nur 8 Watt im Standardbetrieb sehr niedrig, was besonders bei Power-over-Ethernet-Installationen von Vorteil ist.

Funktechnik und MIMO-Performance im 5-GHz-Band

Die NanoStation M5 operiert ausschließlich im 5-GHz-Frequenzband (4,9 bis 5,9 GHz) und nutzt dabei Ubiquitys proprietäres airMAX-Protocol, eine Weiterentwicklung des IEEE 802.11n-Standards. Diese Technologie implementiert ein Time Division Multiple Access (TDMA)-Verfahren, das eine deutlich höhere Effizienz und geringere Latenz als Standard-WiFi-Protokolle bietet. Das airMAX-Protocol ist speziell für Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Verbindungen optimiert und minimiert Interferenzen zwischen mehreren Links in dichten Netzwerk-Umgebungen.

Die integrierte MIMO-Technologie (Multiple Input, Multiple Output) ermöglicht es der NanoStation M5, mehrere Datenströme gleichzeitig zu übertragen und zu empfangen. Dies erhöht nicht nur den Durchsatz, sondern verbessert auch die Link-Stabilität und Reichweite. Die maximale Datenübertragungsrate von 150 Mbit/s bezieht sich dabei auf die Layer-1-Performance; die tatsächliche Nutzdatenrate liegt aufgrund von Protocol-Overhead und real-world-Bedingungen typischerweise bei etwa 70-80% dieses Wertes.

Das 5-GHz-Band bietet gegenüber dem überfüllten 2,4-GHz-Spektrum mehrere Vorteile: geringere Interferenzen durch andere WLAN-Geräte, Bluetooth-Verbindungen oder Mikrowellengeräte, sowie eine größere Anzahl verfügbarer Kanäle. Dies ist besonders in urbanen Umgebungen von Bedeutung, wo das 2,4-GHz-Band oft überlastet ist.

Integrierte Richtantenne und Signalverarbeitung

Die NanoStation M5 verfügt über eine fest integrierte Richtantenne mit einem Antennengewinn von 16 dBi. Dieser hohe Gain-Wert konzentriiert die Sendeleistung in eine spezifische Richtung und ermöglicht damit größere Übertragungsdistanzen bei gleichzeitig reduzierter Interferenz mit anderen Funkdiensten. Eine 16-dBi-Antenne weist typischerweise einen Öffnungswinkel von etwa 30-45 Grad auf, was eine präzise Ausrichtung zwischen den Kommunikationspartnern erfordert, aber auch eine hohe Störfestigkeit gegenüber Signalen aus anderen Richtungen bietet.

Die kompakte Bauform der Antenne (Abmessungen: 8 x 3,1 x 294 cm bei 400 Gramm Gewicht) macht die NanoStation M5 zu einer unauffälligen Lösung für Installationen an Gebäudefassaden oder Masten. Das robuste Außengehäuse ist für den Temperaturbereich von -30°C bis +75°C spezifiziert und verkraftet eine relative Luftfeuchtigkeit von 5 bis 95%, wodurch ein zuverlässiger Betrieb auch unter extremen Witterungsbedingungen gewährleistet ist.

Die Richtcharakteristik der Antenne eignet sich besonders für Punkt-zu-Punkt-Verbindungen, wo eine gezielte Signalübertragung zwischen zwei festen Standorten erforderlich ist. Bei korrekter Ausrichtung können je nach Geländetopographie und Hindernissen Distanzen von mehreren Kilometern überbrückt werden.

Netzwerk-Integration und PoE-Versorgung

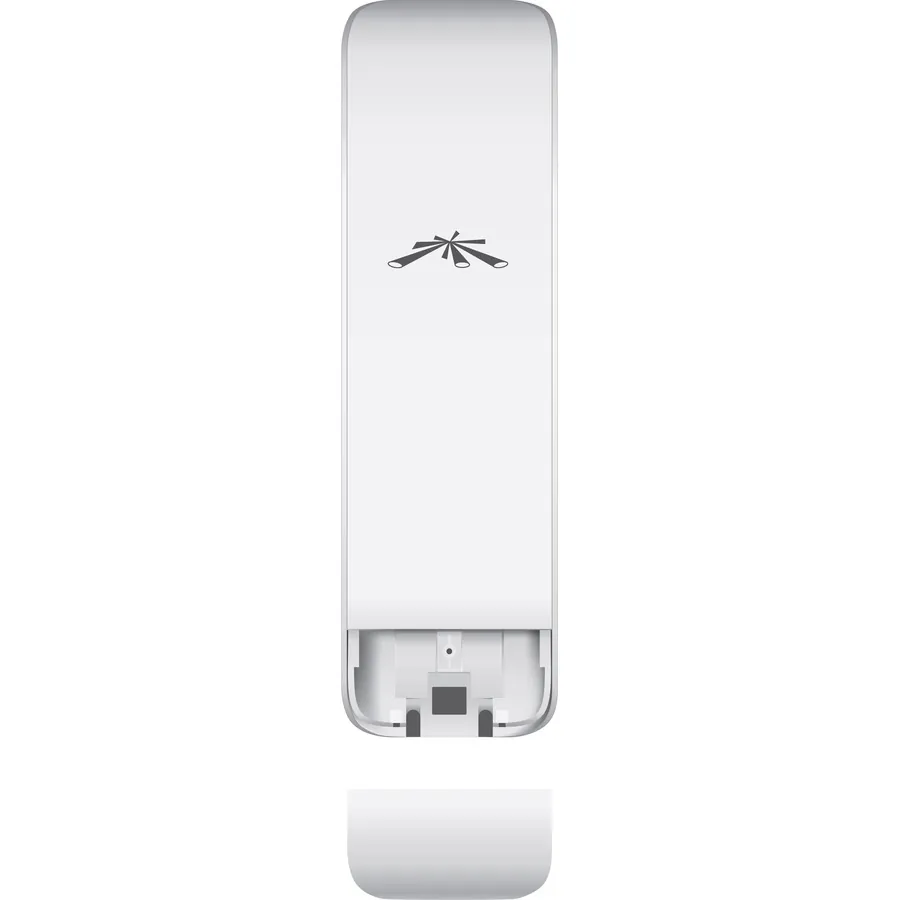

Die Konnektivität der NanoStation M5 erfolgt über zwei 100Base-TX Fast-Ethernet-Ports im RJ-45-Format, die Power-over-Ethernet-Funktionalität nach IEEE 802.3af unterstützen. Diese Konfiguration ermöglicht sowohl die Datenübertragung als auch die Stromversorgung über ein einziges Ethernet-Kabel, was die Installation erheblich vereinfacht und Installationskosten reduziert.

Die PoE-Implementierung erfordert eine Eingangsspannung von 24 Volt bei 0,5 Ampere, was einem Standardwert für IEEE 802.3af-konforme Geräte entspricht. Mit einem Stromverbrauch von nur 8 Watt im Normalbetrieb bleibt die NanoStation M5 deutlich unter der PoE-Leistungsgrenze von 15,4 Watt und kann daher problemlos an Standard-PoE-Switches oder -Injektoren betrieben werden.

Die Ethernet-Verbindung mit 10/100 Mbit/s ist für die maximale WLAN-Datenrate von 150 Mbit/s ausreichend dimensioniert, da die tatsächliche Nutzdatenrate aufgrund von Protocol-Overhead typischerweise unter 100 Mbit/s liegt. Für die meisten Bridge-Anwendungen stellt diese Bandbreite keine Limitierung dar.

AirOS-Betriebssystem und Konfigurationsmöglichkeiten

Die NanoStation M5 wird mit Ubiquitys AirOS-Betriebssystem ausgeliefert, einer Linux-basierten Firmware, die speziell für airMAX-Geräte entwickelt wurde. AirOS bietet eine webbasierte Benutzeroberfläche, die sowohl für Einsteiger als auch für erfahrene Netzwerk-Administratoren geeignete Konfigurationsmöglichkeiten bereitstellt.

Das Betriebssystem unterstützt umfangreiche Quality-of-Service-Funktionen, die eine Priorisierung verschiedener Datentypen ermöglichen. Dies ist besonders wichtig für Anwendungen mit Echtzeitanforderungen wie VoIP-Telefonie oder Videokonferenzen, die über die Bridge-Verbindung übertragen werden sollen.

Zur Netzwerk-Überwachung und -Optimierung bietet AirOS detaillierte Statistiken über Signalstärke, Datenrate, Paketfehlerrate und weitere Performance-Metriken. Diese Informationen ermöglichen es Administratoren, die Verbindungsqualität zu überwachen und bei Bedarf Optimierungen an der Antennenausrichtung oder Kanalwahl vorzunehmen.

Firmware-Updates werden regelmäßig von Ubiquiti bereitgestellt und können über die Web-Oberfläche eingespielt werden. Die Updates bringen typischerweise Sicherheits-Patches, Performance-Verbesserungen oder neue Features mit sich.

Montage und mechanische Eigenschaften

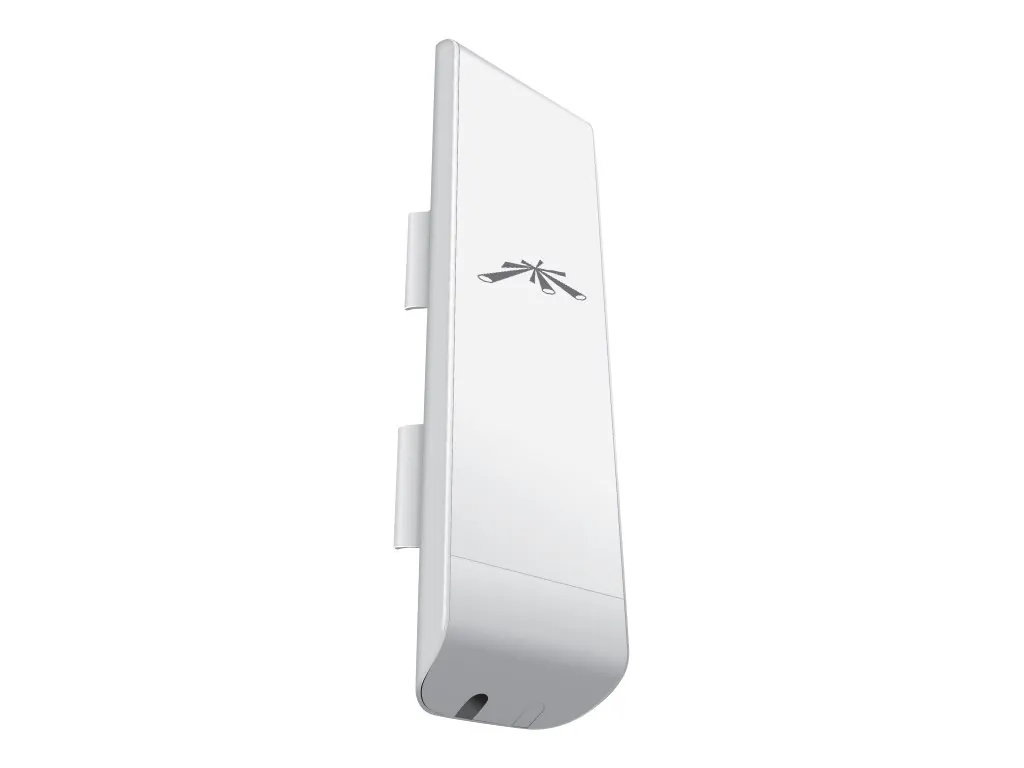

Die NanoStation M5 wird standardmäßig mit einer Stangenbefestigung geliefert, die eine Montage an Rohren mit verschiedenen Durchmessern ermöglicht. Die Befestigung ist so konstruiert, dass sie eine präzise Ausrichtung der integrierten Richtantenne ermöglicht und gleichzeitig eine sichere Fixierung auch bei starken Windlasten gewährleistet.

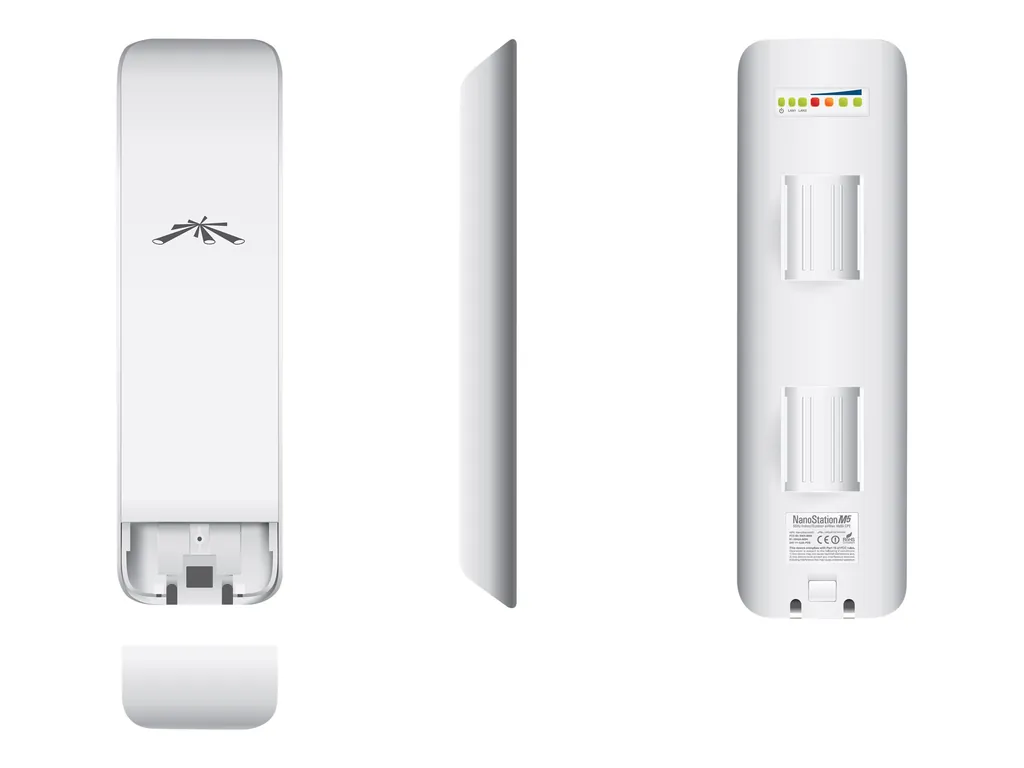

Das kompakte Gehäuse mit den Abmessungen von 8 x 3,1 x 29,4 cm und einem Gewicht von nur 400 Gramm macht die NanoStation M5 zu einer unauffälligen Installation. Die schlanke Bauform reduziert die Windlast und macht das Gerät auch für Installationen an exponierten Standorten geeignet.

Das Gehäusematerial ist UV-beständig und korrosionsresistent ausgelegt, um auch bei langjährigem Außeneinsatz eine hohe Zuverlässigkeit zu gewährleisten. Die Abdichtung entspricht den Anforderungen für den Dauereinsatz im Freien und schützt die interne Elektronik vor Feuchtigkeit und Staub.

Die mechanische Konstruktion berücksichtigt thermische Ausdehnung und Windbelastung, wodurch eine langfristig stabile Antennenausrichtung gewährleistet wird. Selbst geringe Verschiebungen können bei Richtantennen zu erheblichen Signalverlusten führen, weshalb die mechanische Stabilität ein kritischer Faktor für die Systemzuverlässigkeit ist.

Ideal für diese Einsatzbereiche

• Punkt-zu-Punkt-Verbindungen zwischen Gebäuden: Die 16-dBi-Richtantenne und das airMAX-Protokoll ermöglichen stabile Verbindungen über mehrere Kilometer, ideal für die Vernetzung von Bürogebäuden, Produktionsstätten oder Campus-Umgebungen ohne Verkabelungsaufwand.
• Internet-Backhaul für entlegene Standorte: Mit der robusten Außenausführung (-30°C bis +75°C) und der PoE-Versorgung eignet sich die NanoStation M5 für die Anbindung von Standorten, wo keine Breitband-Infrastruktur verfügbar ist, wie Baustellen, Außenlager oder temporäre Einrichtungen.
• Netzwerk-Erweiterung für ISPs: Das airMAX-Protokoll mit TDMA-Technologie und QoS-Unterstützung macht die Bridge zur kosteneffizienten Lösung für Internet Service Provider, die ihre Netzabdeckung in ländlichen Gebieten erweitern möchten.
• Backup-Verbindungen für kritische Anwendungen: Die hohe Zuverlässigkeit und schnelle Installation machen die NanoStation M5 zur idealen Redundanz-Lösung für Unternehmen, die bei Ausfällen der primären Internetverbindung auf eine alternative Route angewiesen sind.
• Temporäre Installationen und Events: Dank der einfachen Stangenmontage und PoE-Versorgung lässt sich die Bridge schnell für zeitlich begrenzte Veranstaltungen, Messen oder Bauprojekte installieren und wieder abbauen.
