UBIQUITI NSM5 Access Point | 5 GHz Outdoor Bridge | 300 Mbps

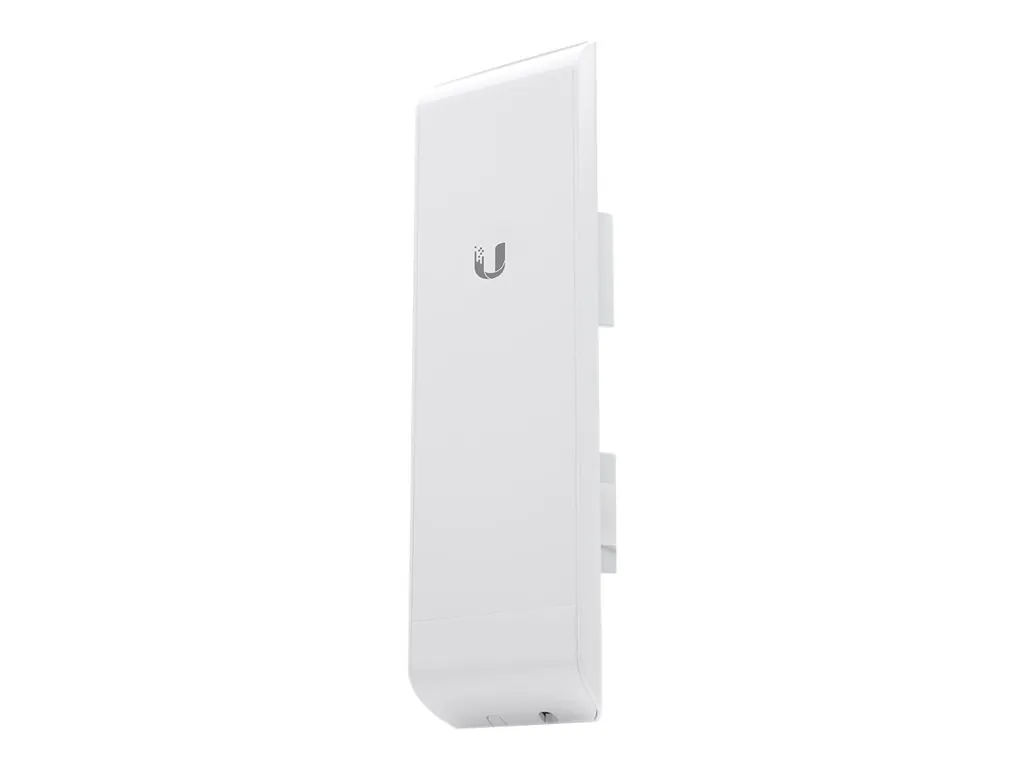

Ubiquiti NanoStation M5 NSM5(EU) – Professionelle 5GHz Point-to-Point Funkbrücke für Outdoor-Einsätze

Die Ubiquiti NanoStation M5 NSM5(EU) ist eine spezialisierte Wireless Bridge für professionelle Punkt-zu-Punkt-Verbindungen im 5GHz-Band. Als robuste Outdoor-Lösung verbindet sie entfernte Netzwerk-Standorte drahtlos über Distanzen von mehreren Kilometern und bietet damit eine kostengünstige Alternative zu Glasfaser- oder Mietleitungsverbindungen. Mit ihrer integrierten 16 dBi Antenne, dem wetterfesten Gehäuse und der bewährten AirMax-Technologie richtet sich die NanoStation M5 primär an Systemintegratoren, Internetprovider und Unternehmen, die zuverlässige Wireless-Backhaul-Verbindungen benötigen.

AirMax-Technologie und Funkleistung im 5GHz-Spektrum

Das Herzstück der NanoStation M5 bildet Ubiquitys proprietäre AirMax-Technologie, die auf dem 802.11n-Standard basiert, aber deutliche Verbesserungen bei der Spektrumsnutzung und Störungsresistenz bietet. Im Gegensatz zu herkömmlichen WLAN-Lösungen optimiert AirMax die Übertragung speziell für Point-to-Point- und Point-to-Multipoint-Szenarien. Die Technologie verwendet intelligente Polling-Mechanismen, die sicherstellen, dass nur eine Station zur Zeit sendet, wodurch Kollisionen minimiert und der Durchsatz maximiert wird.

Die NanoStation M5 arbeitet im 5GHz-Frequenzband von 5,17 bis 5,875 GHz und nutzt damit das deutlich weniger überfüllte Spektrum im Vergleich zum 2,4GHz-Band. Dies ist besonders in urbanen Umgebungen von Vorteil, wo das 2,4GHz-Band durch WLAN-Router, Bluetooth-Geräte und Mikrowellen stark belastet ist. Mit einer maximalen Übertragungsrate von 300 Mbit/s bietet die M5 ausreichend Bandbreite für die meisten Backhaul-Anwendungen.

Der integrierte Atheros MIPS 24KC Prozessor mit 400 MHz Taktrate verarbeitet die komplexe AirMax-Signalverarbeitung in Echtzeit. Unterstützt wird er von 32 MB SDRAM und 8 MB Flash-Speicher, der das AirOS-Betriebssystem und die Konfiguration speichert. Diese Hardware-Ausstattung mag auf den ersten Blick bescheiden erscheinen, ist aber exakt auf die Anforderungen einer dedizierten Wireless Bridge zugeschnitten.

Integrierte Hochleistungsantenne mit 16 dBi Gewinn

Ein entscheidendes Merkmal der NanoStation M5 ist ihre fest integrierte Richtantenne mit einem Antennengewinn von 16 dBi. Diese hohe Verstärkung ermöglicht es, Signale über große Distanzen zu übertragen und zu empfangen, während gleichzeitig die Störungsanfälligkeit durch Signale aus anderen Richtungen reduziert wird. Die schmale Strahlcharakteristik der Antenne sorgt dafür, dass die Funkenergie gezielt auf den gewünschten Übertragungsweg fokussiert wird.

In der Praxis bedeutet dies, dass Point-to-Point-Verbindungen über mehrere Kilometer möglich sind, sofern eine Sichtverbindung (Line-of-Sight) zwischen den beiden Stationen besteht. Die NanoStation M5 eignet sich daher ideal für die Vernetzung von Gebäuden auf demselben Campus, die Anbindung entfernter Standorte oder die Bereitstellung von Internetkonnektivität in ländlichen Gebieten, wo Kabelverbindungen nicht verfügbar oder unwirtschaftlich sind.

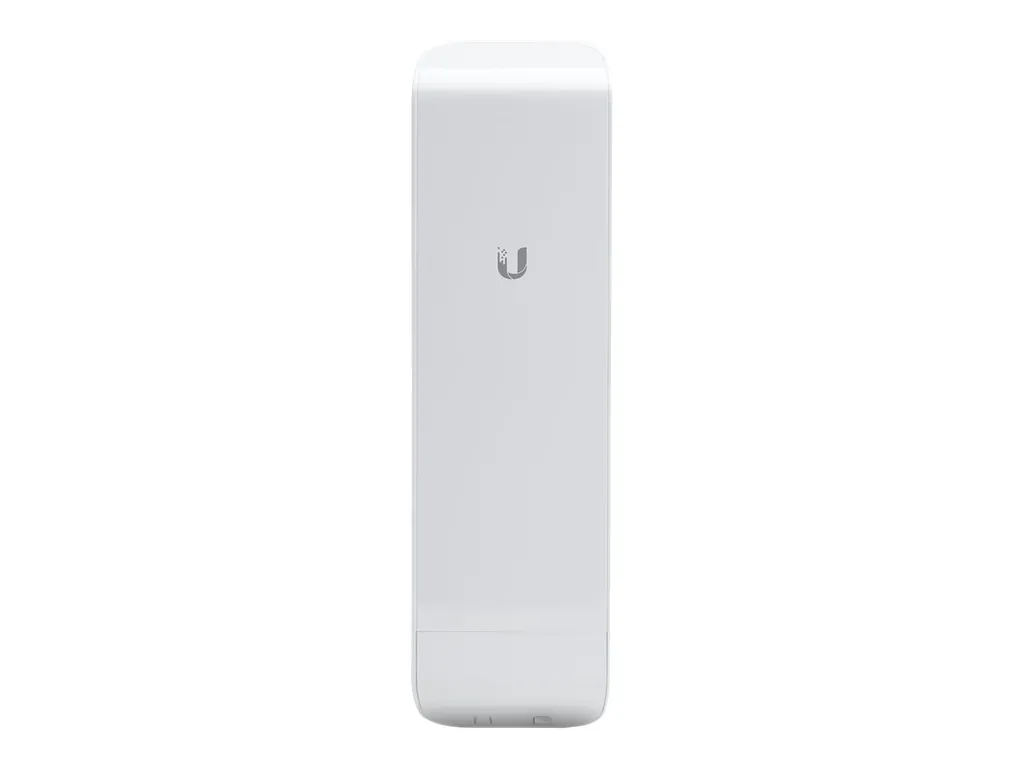

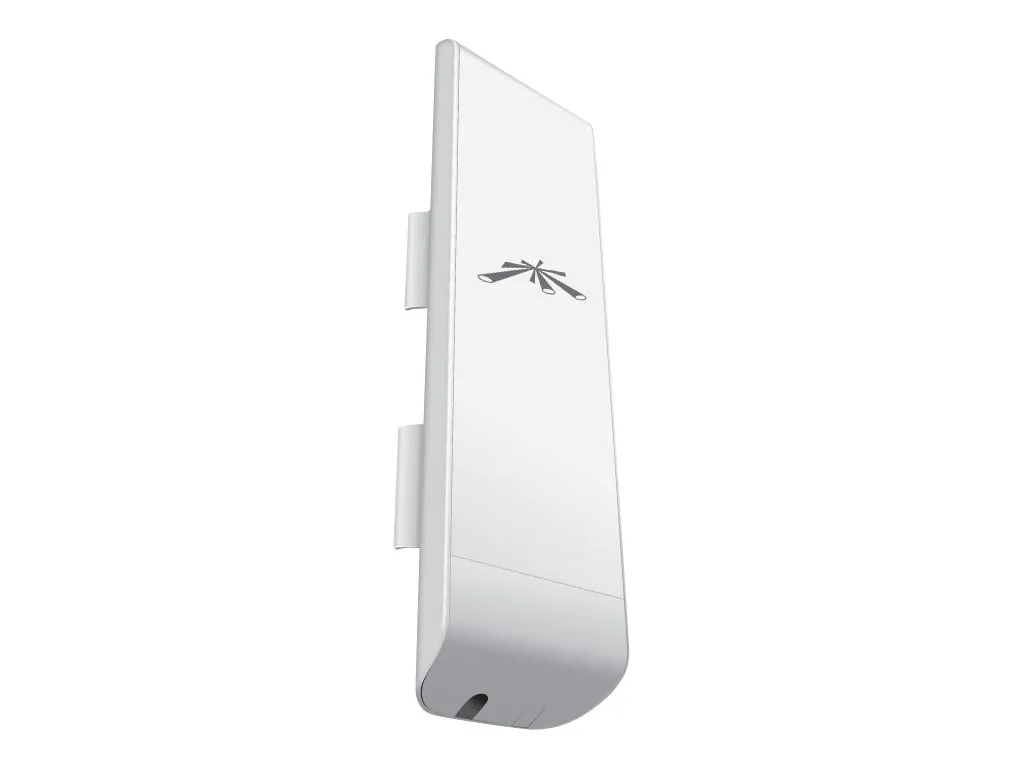

Die Antenne ist fest im Gehäuse integriert, was die Montage vereinfacht und potentielle Schwachstellen durch externe Antennenverbindungen eliminiert. Das kompakte Design mit Abmessungen von 29,4 x 8 x 3,1 cm (H x B x T) und einem Gewicht von nur 400 Gramm macht die Installation auch an exponierten Standorten unkompliziert.

Robustes Outdoor-Design für anspruchsvolle Umgebungsbedingungen

Die NanoStation M5 wurde explizit für den Dauereinsatz unter extremen Außenbedingungen konzipiert. Das wetterfeste Kunststoffgehäuse schützt die Elektronik vor Feuchtigkeit, Staub und UV-Strahlung. Laut Hersteller ist das Gerät für einen Betriebstemperaturbereich von -30°C bis +75°C ausgelegt, was selbst arktische Kältewellen und extreme Sommerhitze abdeckt.

Die zulässige Luftfeuchtigkeit von 5 bis 95% zeigt, dass die M5 auch in tropischen Klimazonen oder bei hoher Luftfeuchtigkeit zuverlässig funktioniert. Diese Spezifikationen machen deutlich, warum die NanoStation M5 bei Telekommunikationsunternehmen und Systemintegratoren so beliebt ist: Sie reduziert Wartungsaufwände und Ausfallzeiten erheblich.

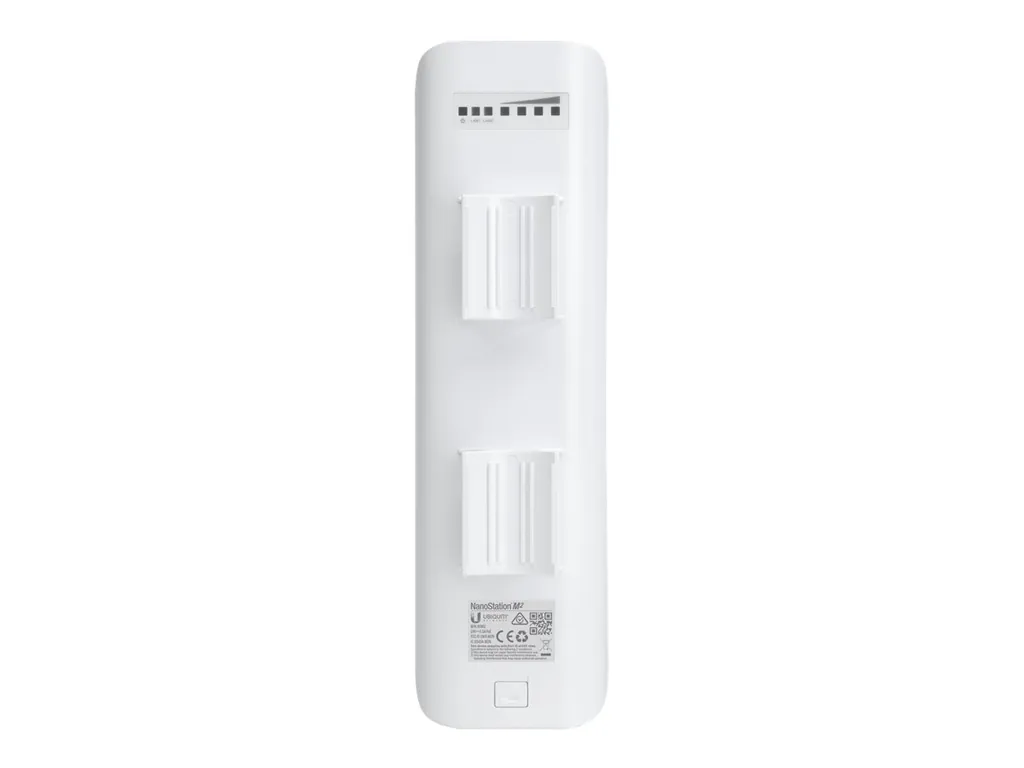

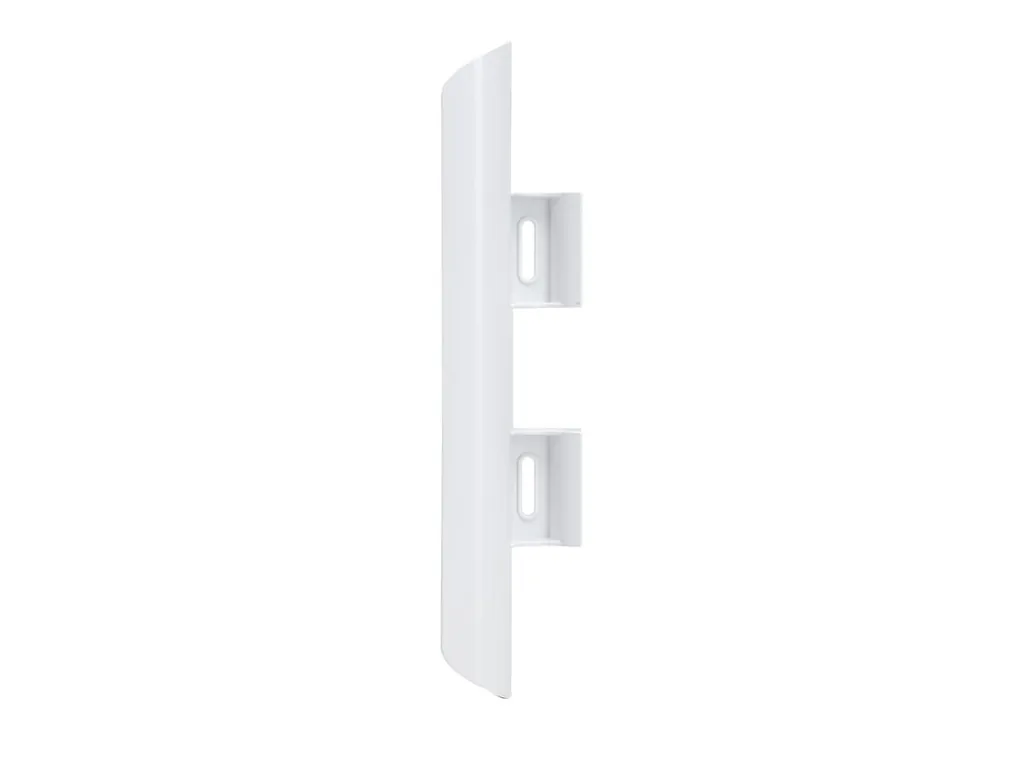

Die mitgelieferte Stangenbefestigung ermöglicht eine flexible Montage an Masten, Türmen oder anderen vertikalen Strukturen. Das kompakte Design sorgt dafür, dass die Windlast gering bleibt, was die Stabilität der Montage auch bei starkem Wind gewährleistet. Dies ist besonders wichtig, da bereits kleine Verschiebungen der Ausrichtung die Übertragungsqualität bei Richtfunk-Verbindungen dramatisch beeinträchtigen können.

Power over Ethernet und einfache Installation

Ein großer Vorteil der NanoStation M5 ist die Stromversorgung über Power over Ethernet (PoE) nach IEEE 802.3af-Standard. Dies bedeutet, dass nur ein einziges Ethernet-Kabel benötigt wird, um sowohl Daten als auch Strom zu übertragen. Der PoE-Injektor ist typischerweise im Lieferumfang enthalten oder kann separat erworben werden.

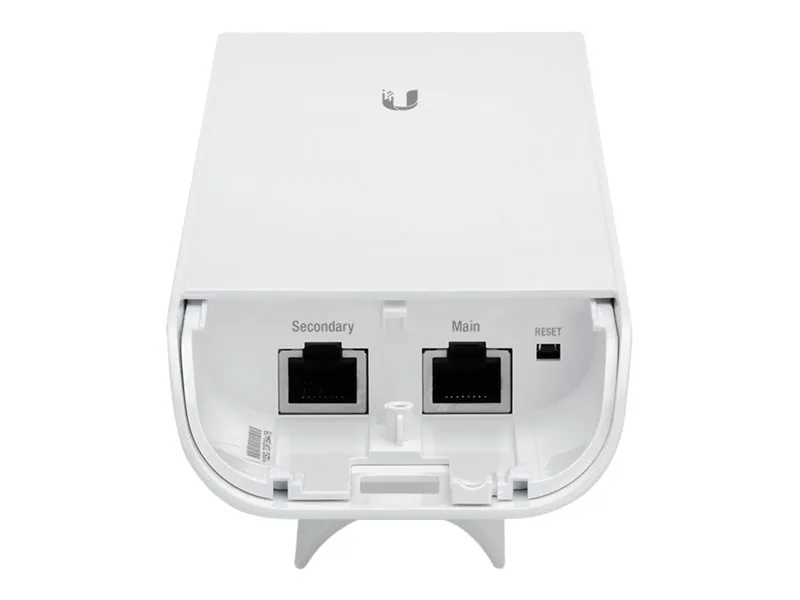

Das Gerät verfügt über zwei 100Base-TX RJ-45 Buchsen, wobei eine für die PoE-Stromversorgung und Datenübertragung zum Netzwerk-Switch verwendet wird, während die zweite als LAN-Port für lokale Geräte dienen kann. Diese Dual-Port-Konfiguration ist besonders praktisch bei Point-to-Multipoint-Installationen oder wenn zusätzliche Endgeräte am entfernten Standort angeschlossen werden sollen.

Die Ethernet-Schnittstellen unterstützen 10/100 Mbit/s über 10/100Base-T(X), was für die meisten Backhaul-Anwendungen ausreichend ist. Zwar entspricht dies nicht den heutigen Gigabit-Standards, aber für eine 300 Mbit/s Wireless Bridge ist Fast Ethernet durchaus angemessen und hält die Kosten niedrig.

AirOS Betriebssystem und Konfiguration

Die NanoStation M5 läuft unter Ubiquitys eigenem AirOS-Betriebssystem, das speziell für Wireless Bridge-Anwendungen optimiert wurde. AirOS bietet eine webbasierte Benutzeroberfläche, die sowohl für Einsteiger als auch für erfahrene Netzwerkadministratoren geeignet ist. Die Konfiguration erfolgt über einen Standard-Webbrowser, ohne dass zusätzliche Software installiert werden muss.

Das Betriebssystem unterstützt verschiedene Betriebsmodi, darunter Access Point, Station (Client), WDS (Wireless Distribution System) und Bridge-Modus. Für Point-to-Point-Verbindungen wird typischerweise der Bridge-Modus verwendet, bei dem eine Station als Access Point und die andere als Station konfiguriert wird. Point-to-Multipoint-Szenarien sind ebenfalls möglich, wenn ein zentraler Access Point mehrere Remote-Stationen versorgt.

AirOS bietet umfangreiche Quality of Service (QoS) Funktionen, die es ermöglichen, verschiedene Datenströme zu priorisieren. Dies ist besonders wichtig bei Voice-over-IP (VoIP) oder Videoübertragungen, wo konstante Latenzzeiten entscheidend sind. Bandbreitenbegrenzungen können ebenfalls konfiguriert werden, um sicherzustellen, dass kritische Anwendungen immer ausreichend Übertragungskapazität zur Verfügung haben.

Typische Einsatzszenarien und Anwendungsbereiche

Campus-Vernetzung und Gebäude-Interconnect: Unternehmen nutzen die NanoStation M5 häufig, um verschiedene Gebäude auf einem Campus drahtlos zu verbinden. Anstatt teure Tiefbauarbeiten für Glasfaserkabel durchzuführen, können Point-to-Point-Funkstrecken eine kostengünstige Alternative darstellen. Mit der 16 dBi Antenne sind Verbindungen über mehrere Kilometer möglich, sofern eine freie Sichtlinie besteht.

Ländliche Internetanbindung: In Gebieten ohne Breitband-Infrastruktur können Internet Service Provider (ISPs) die M5 nutzen, um Kunden über Wireless-Links anzubinden. Ein zentraler Point-of-Presence (PoP) kann mehrere NanoStation M5 Access Points versorgen, die wiederum einzelne Gebäude oder kleinere Ortschaften mit Internet versorgen.

Backup-Verbindungen für kritische Infrastrukturen: Unternehmen mit hohen Verfügbarkeitsanforderungen setzen die M5 als redundante Verbindung ein. Falls die primäre Internetleitung oder WAN-Verbindung ausfällt, kann die Wireless Bridge automatisch als Backup aktiviert werden. Die robuste Outdoor-Konstruktion gewährleistet dabei eine hohe Verfügbarkeit auch unter schwierigen Wetterbedingungen.

Temporäre Netzwerk-Extensions: Für Baustellen, Events oder temporäre Standorte bietet die M5 eine schnell einsetzbare Netzwerklösung. Die einfache Installation und die Möglichkeit, das Gerät ohne umfangreiche Infrastruktur zu betreiben, machen sie ideal für solche Szenarien.

WLAN-Hotspot-Backhaul: Öffentliche WLAN-Hotspots in Parks, an Seen oder anderen Outdoor-Locations benötigen eine Internetanbindung. Die NanoStation M5 kann diese Hotspots mit dem nächstgelegenen Internetanschlusspunkt verbinden, ohne dass Kabel verlegt werden müssen.

Technische Anforderungen und Grenzen

Bei der Planung von NanoStation M5 Installationen müssen einige technische Aspekte beachtet werden. Die wichtigste Voraussetzung ist eine freie Sichtverbindung (Line-of-Sight) zwischen den beiden Stationen. Bereits kleine Hindernisse wie Bäume, Gebäude oder Hügel können die Übertragungsqualität erheblich beeinträchtigen oder die Verbindung komplett unterbrechen.

Die Erdkrümmung limitiert die maximale Übertragungsdistanz bei bodennahen Installationen. Für größere Entfernungen müssen die Antennen entsprechend hoch montiert werden. Als Faustregel gilt: Die minimal erforderliche Antennenhöhe steigt quadratisch mit der Entfernung. Bei 10 Kilometern Distanz sollten beide Antennen mindestens 8 Meter über dem Boden montiert sein, um die Erdkrümmung zu kompensieren.

Die Fast-Ethernet-Schnittstelle mit 100 Mbit/s kann bei sehr guten Funkbedingungen zum Flaschenhals werden, da die Wireless-Übertragung bis zu 300 Mbit/s unterstützt. In der Praxis ist dies jedoch selten problematisch, da die tatsächlich erreichbaren Wireless-Datenraten aufgrund von Protokoll-Overhead, Störungen und Distanzverlust meist deutlich unter dem theoretischen Maximum liegen.
