UBIQUITI PowerBeam M2-400 | 2.4GHz Outdoor Bridge | 18dBi 150Mbps

Ubiquiti PowerBeam M2 PBE-M2-400: Professionelle 2,4-GHz-Richtfunkantenne für weitreichende Punkt-zu-Punkt-Verbindungen

Die Ubiquiti PowerBeam M2 PBE-M2-400 ist eine hochspezialisierte Wireless Bridge für anspruchsvolle Richtfunkverbindungen im 2,4-GHz-Band. Als Teil von Ubiquitis bewährter AirMax-Produktlinie richtet sich diese Außenantenne an Netzwerkplaner und IT-Administratoren, die zuverlässige Punkt-zu-Punkt-Verbindungen über große Distanzen aufbauen müssen. Mit ihrer 400-mm-Antennenscheibe erreicht die PowerBeam M2 einen Antennengewinn von 18 dBi und ermöglicht laut Hersteller Verbindungen bis zu 20 Kilometer Reichweite. Die Kombination aus robuster Wetterbeständigkeit und integrierter AirOS-Firmware macht sie zur idealen Lösung für Internetanbindungen in ländlichen Gebieten, Industrieanlagen und Campus-Vernetzung.

Hardware-Plattform und Verarbeitungsleistung

Im Kern der PowerBeam M2 arbeitet ein Atheros MIPS 74KC-Prozessor mit 560 MHz Taktfrequenz. Diese bewährte Architektur ist speziell für Netzwerk-Anwendungen optimiert und bietet ausreichend Rechenleistung für die komplexen Aufgaben einer professionellen Wireless Bridge. Der Prozessor verwaltet nicht nur die Datenübertragung mit bis zu 150 Mbps, sondern auch die anspruchsvollen Algorithmen des proprietären AirMax-Protokolls, das für optimale Spektrumsnutzung und minimale Interferenzen sorgt.

Mit 64 GB DDR2-SDRAM-Arbeitsspeicher verfügt die PowerBeam M2 über großzügige Pufferkapazitäten für die Zwischenspeicherung von Datenpaketen. Dies ist besonders wichtig bei längeren Distanzverbindungen, wo Latenzzeiten und Signallaufzeiten kompensiert werden müssen. Der 8 MB Flash-Speicher beherbergt das AirOS-Betriebssystem und bietet Platz für Konfigurationsdaten und Firmware-Updates.

Die Datenübertragungsrate von 150 Mbps bezieht sich auf die theoretische Bruttodatenrate im günstigsten Fall. In der Praxis hängt die tatsächlich verfügbare Bandbreite von Faktoren wie Entfernung, Sichtverhältnissen, Interferenzen und Wetterbedingungen ab. Für typische Anwendungen wie Internetanbindung von Außenstellen oder Übertragung von Überwachungsdaten bietet diese Leistung jedoch ausreichend Reserven.

Antennentechnik und Funkcharakteristika

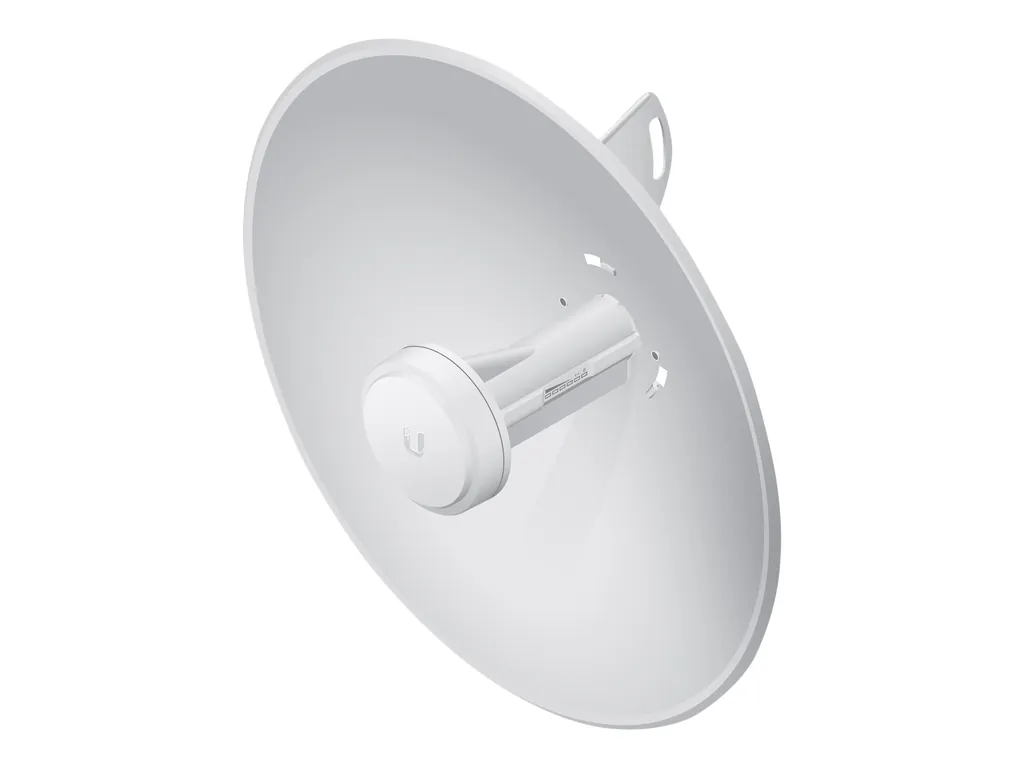

Das Herzstück der PowerBeam M2 ist die präzise geformte 400-mm-Parabolantenne, die einen maximalen Antennengewinn von 18 dBi erreicht. Diese hohe Richtwirkung ist entscheidend für die Reichweite und Störresistenz der Verbindung. Die Antennencharakteristik konzentriert die Sendeleistung in einem schmalen Strahlungskegelm was einerseits die Reichweite maximiert und andererseits Interferenzen mit anderen Funkdiensten minimiert.

Der Betrieb im 2,4-GHz-ISM-Band bietet Vor- und Nachteile: Während die Frequenz lizenzfrei nutzbar ist und eine gute Gebäudedurchdringung aufweist, ist sie auch stark frequentiert von WLAN, Bluetooth und anderen Funkdiensten. Die PowerBeam M2 kompensiert diese Herausforderung durch ihre hohe Richtwirkung und das intelligente AirMax-Protokoll, das Kollisionen erkennt und vermeidet.

Die angegebene maximale Außenreichweite von 20 Kilometern setzt ideale Bedingungen voraus: freie Sichtverbindung ohne Hindernisse, minimale Interferenzen und günstige Wetterbedingungen. In der Praxis sind Verbindungen zwischen 5 und 15 Kilometern typisch, abhängig von der örtlichen Topografie und dem Interferenzumfeld.

Sektorantennen-Design und Strahlungscharakteristik

Als Sektorantenne konzentriert die PowerBeam M2 ihre Strahlungsenergie in einem definierten Winkelbereich. Dies unterscheidet sie von Rundstrahlantennen, die ihre Energie gleichmäßig in alle Richtungen abstrahlen. Der schmale Öffnungswinkel verbessert nicht nur die Reichweite, sondern reduziert auch die Anfälligkeit für Störungen aus anderen Richtungen.

Die mechanische Konstruktion der Antenne ist auf Wetterbeständigkeit ausgelegt. Die Überlebens-Windgeschwindigkeit von 200 km/h entspricht extremen Sturmbedingungen und macht die Antenne für den Einsatz in windexponierten Positionen geeignet. Die weiße Oberflächenbeschichtung minimiert die Aufheizung durch Sonneneinstrahlung und trägt zur Langzeitstabilität bei.

Netzwerk-Integration und Konnektivität

Die PowerBeam M2 integriert sich über eine einzige 100Base-TX-Ethernet-Schnittstelle mit Power-over-Ethernet-Unterstützung in bestehende Netzwerkinfrastrukturen. Diese Designentscheidung vereinfacht die Installation erheblich, da nur ein Ethernet-Kabel für Datenübertragung und Stromversorgung benötigt wird. Das PoE-Design mit 6 Watt Leistungsaufnahme ist kompatibel mit Standard-PoE-Switches und -Injektoren nach IEEE 802.3af.

Die Unterstützung der Protokolle Ethernet und Fast Ethernet ermöglicht die nahtlose Integration in Standard-IP-Netzwerke. TCP/IP-Unterstützung stellt sicher, dass die Bridge transparent für alle darüberliegenden Netzwerkdienste arbeitet. Anwendungen wie VoIP, Videoübertragung oder Datenbankzugriffe funktionieren über die Richtfunkstrecke genauso wie über eine kabelgebundene Verbindung.

Die Statusanzeigen für Stromversorgung, WLAN und LAN bieten visuelles Feedback über den Betriebszustand der Bridge. Dies erleichtert die Fehlerdiagnose bei Installationen in schwer zugänglichen Positionen wie Masten oder Dächern.

AirMax-Protokoll und Spektrumseffizienz

Das proprietäre AirMax-Protokoll von Ubiquiti optimiert die Nutzung des verfügbaren Spektrums durch intelligente Zeit- und Frequenzaufteilung. Im Gegensatz zu Standard-WLAN-Protokollen, die nach dem CSMA/CA-Verfahren arbeiten und bei hoher Netzlast ineffizient werden, koordiniert AirMax die Übertragungen zentral.

Dies führt zu einer deutlich besseren Spektrumsausnutzung, besonders in dicht besiedelten Funkumgebungen. Die Latenzzeiten bleiben auch bei hoher Auslastung vorhersagbar, was für Echtzeitanwendungen wie VoIP oder Videokonferenzen wichtig ist.

Robustheit und Umweltbeständigkeit

Die PowerBeam M2 ist für den dauerhaften Außeneinsatz konstruiert und hält extremen Umweltbedingungen stand. Der Betriebstemperaturbereich von -40°C bis +70°C deckt praktisch alle Klimazonen ab, von arktischen bis zu tropischen Bedingungen. Die zulässige Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend) gewährleistet zuverlässigen Betrieb auch in feuchten Küstenregionen oder während der Regenzeit.

Die Zertifizierungen nach ETS 300 019-1-4 Klasse 4.1 E und MIL-STD 810G 506.5 belegen die Eignung für industrielle und militärische Anwendungen. Diese Standards prüfen unter anderem Vibrationsfestigkeit, Temperaturschock und Feuchtigkeitsresistenz. Der 24KV-ESD-Schutz schützt vor elektrostatischen Entladungen, die besonders in trockenen Klimazonen oder bei Gewittern auftreten können.

Mit Abmessungen von 420 × 420 × 289 mm und einem Gewicht von 1,795 kg ist die PowerBeam M2 kompakt genug für die meisten Installationssituationen, aber schwer genug, um bei Wind stabil zu bleiben. Die mitgelieferte Mastbefestigung ermöglicht die Montage an Rohren oder Masten mit verschiedenen Durchmessern.

Elektrische Sicherheit und EMV-Konformität

Die umfassenden Zertifizierungen nach IC, FCC und RoHS bestätigen die Konformität mit nordamerikanischen und europäischen Sicherheits- und Umweltstandards. Die FCC-Zertifizierung ist besonders wichtig für den Betrieb im 2,4-GHz-Band, da sie die Einhaltung der Sendeleistungsgrenzen und Spektrumsmasken bestätigt.

Die RoHS-Konformität garantiert den Verzicht auf schädliche Substanzen wie Blei oder Quecksilber und ermöglicht eine umweltgerechte Entsorgung am Ende der Betriebszeit. Für Unternehmen mit entsprechenden Compliance-Anforderungen ist dies ein wichtiger Aspekt.

Software-Plattform und Management

Die PowerBeam M2 läuft mit AirOS, Ubiquitis spezialisiertem Linux-basierten Betriebssystem für Wireless-Infrastruktur. AirOS bietet eine webbasierte Benutzeroberfläche für Konfiguration und Monitoring, die über jeden Standard-Browser zugänglich ist. Die Software unterstützt erweiterte Features wie Spektrumanalyse, Linkqualitäts-Monitoring und automatische Kanalwahl.

Besonders wertvoll für Netzwerkadministratoren ist die integrierte Spektrumanalyse-Funktion. Sie zeigt in Echtzeit die Belegung des 2,4-GHz-Bandes und hilft bei der Identifizierung von Interferenzquellen. Dies ist entscheidend für die optimale Positionierung und Konfiguration der Antenne in störungsreichen Umgebungen.

Die Software ermöglicht auch erweiterte QoS-Konfigurationen, um verschiedene Datenströme zu priorisieren. VoIP-Traffic kann beispielsweise höhere Priorität erhalten als File-Downloads, um eine konstante Sprachqualität zu gewährleisten.

Ideale Einsatzbereiche für die PowerBeam M2

Die technischen Eigenschaften der PowerBeam M2 machen sie für verschiedene professionelle Anwendungsszenarien geeignet:

• Ländliche Internetanbindung: Die hohe Reichweite von bis zu 20 Kilometern ermöglicht die Anbindung abgelegener Standorte an bestehende Breitband-Infrastruktur. Landwirtschaftliche Betriebe, Forsthütten oder kleine Gemeinden können so kostengünstig an das Internet angeschlossen werden.
• Campus- und Industrievernetzung: Für die Verbindung separater Gebäude oder Produktionshallen bietet die PowerBeam M2 eine Alternative zu teuren Glasfaserkabeln. Die Datenrate von 150 Mbps reicht für typische Büro-Anwendungen und industrielle Steuerungssysteme aus.
• Backup-Verbindungen: Als Redundanz für kritische Netzwerkverbindungen kann die PowerBeam M2 automatisch aktiviert werden, wenn die primäre Leitung ausfällt. Die wetterbeständige Konstruktion gewährleistet auch bei Sturm oder Unwetter eine stabile Verbindung.
• Überwachungsnetzwerke: Für IP-Kamerasysteme in weitläufigen Arealen oder entlang von Verkehrswegen bietet die Richtfunkstrecke ausreichend Bandbreite für mehrere HD-Videostreams. Die geringe Latenz ist wichtig für Echtzeitüberwachung.
• Temporäre Installationen: Bei Veranstaltungen, Baustellen oder Notfalleinsätzen ermöglicht die PowerBeam M2 den schnellen Aufbau von Netzwerkverbindungen ohne Tiefbau oder Leitungsverlegung.
