Ubiquiti PrismStation Horn | 5 GHz Antenne 13 dBi | 90° Abstrahlwinkel

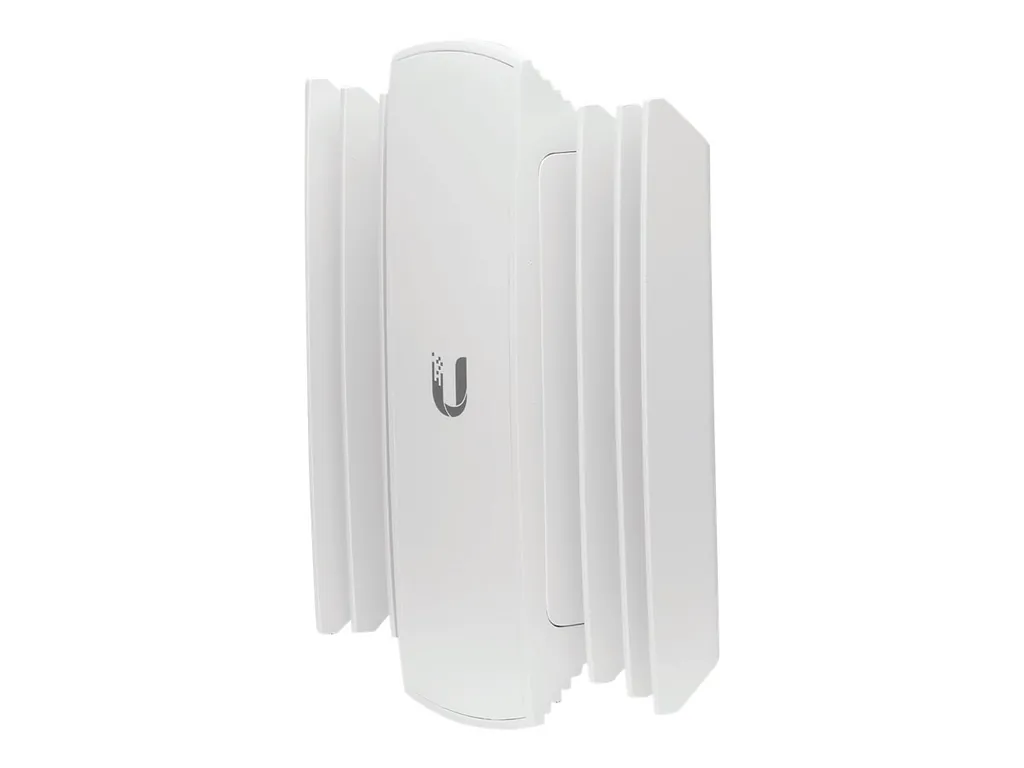

Ubiquiti HORN-5-90 PrismStation Hornantenne für professionelle WLAN-Installationen

Die Ubiquiti HORN-5-90 ist eine speziell entwickelte Hornantenne für das airMAX-Ökosystem, die mit ihrer dualen Polarisation und 13 dBi Antennengewinn für anspruchsvolle Point-to-Multipoint-Verbindungen konzipiert wurde. Als Teil der PrismStation-Serie kombiniert diese Richtantenne eine präzise 90° x 90° Abstrahlcharakteristik mit robuster Outdoor-Konstruktion und erreicht dabei eine optimale Balance zwischen Reichweite und Sektorabdeckung. Mit ihrer Unterstützung für das gesamte 5-GHz-UNII-Band (5,15-5,85 GHz) eignet sich die HORN-5-90 ideal für Internet Service Provider und Systemintegratoren, die zuverlässige Wireless-Backhaul-Lösungen in städtischen und ländlichen Gebieten implementieren möchten.

Antennencharakteristik und Frequenzeigenschaften

Das Herzstück der HORN-5-90 bildet ihre präzise abgestimmte Hornantenne-Konstruktion, die eine symmetrische 90° Abstrahlcharakteristik sowohl in horizontaler als auch vertikaler Ebene erzeugt. Diese quadratische Sektorabdeckung ist besonders wertvoll für Anwendungen, wo eine gleichmäßige Ausleuchtung eines definierten Bereichs erforderlich ist – etwa bei der Versorgung von Wohngebieten, Gewerbeparks oder Campus-Netzwerken.

Mit einem Antennengewinn von 13 dBi positioniert sich die HORN-5-90 im mittleren Leistungsbereich und bietet eine ausgewogene Kombination aus Reichweite und Sektorbreite. Zum Vergleich: Während Patch-Antennen mit ähnlicher Abstrahlcharakteristik oft nur 8-10 dBi erreichen, ermöglicht die Hornantenne-Bauweise der HORN-5-90 eine höhere Bündelung bei gleichzeitig sauberer Keule ohne störende Nebenzipfel.

Der Frequenzbereich von 5,15 bis 5,85 GHz deckt alle wichtigen UNII-Bände ab, einschließlich UNII-1 (5,15-5,25 GHz), UNII-2A (5,25-5,35 GHz), UNII-2C (5,47-5,725 GHz) und UNII-3 (5,725-5,85 GHz). Diese breite Frequenzabdeckung ist entscheidend für die Flexibilität bei der Kanalplanung und ermöglicht es Netzwerkplanern, auch bei hoher Kanaldichte in urbanen Umgebungen störungsfreie Verbindungen zu etablieren. Das niedrige Stehwellenverhältnis von 2:1 gewährleistet dabei eine effiziente Leistungsübertragung mit minimalen Reflexionsverlusten.

Duale Polarisation für MIMO-Performance

Die duale Polarisation der HORN-5-90 ist ein entscheidender Vorteil für moderne MIMO-Übertragungsverfahren, wie sie in aktuellen airMAX-Geräten zum Einsatz kommen. Durch die gleichzeitige Nutzung von horizontaler und vertikaler Polarisation können zwei unabhängige Datenströme über denselben Kanal übertragen werden, was die theoretische Datenrate bei optimalen Bedingungen nahezu verdoppelt.

In der Praxis bedeutet dies, dass Point-to-Multipoint-Installationen mit PrismStation 5AC oder ähnlichen airMAX-Geräten ihre Kapazität signifikant steigern können, ohne zusätzliche Frequenzressourcen zu belegen. Besonders in Szenarien mit mehreren Client-Stationen profitiert das gesamte Netzwerk von der erhöhten spektralen Effizienz.

Die duale Polarisation bietet zudem Vorteile bei der Störungsunterdrückung: Interferenzen, die nur eine Polarisationsebene betreffen, können durch intelligente Signalverarbeitung reduziert werden. Dies ist besonders wertvoll in dicht besiedelten Gebieten, wo multiple WLAN-Netze um die verfügbaren Kanäle konkurrieren.

Mechanische Konstruktion und Montage

Mit Abmessungen von 152,1 x 186,8 x 113,2 mm und einem Gewicht von 920 Gramm präsentiert sich die HORN-5-90 als kompakte, aber robust gebaute Lösung für den Außeneinsatz. Die Hornantenne-Bauweise erfordert naturgemäß eine gewisse Bautiefe, um die gewünschte Richtwirkung zu erzielen, bleibt aber deutlich kompakter als vergleichbare Yagi-Antennen mit ähnlicher Leistung.

Das moderate Gewicht von unter einem Kilogramm vereinfacht die Installation erheblich und reduziert die Anforderungen an die Maststatik. Während schwere Sektorantennen oft zusätzliche Verstärkungen oder stärkere Maststrukturen erfordern, lässt sich die HORN-5-90 auch an Standard-Telekommunikationsmasten oder Dachaufbauten ohne größere strukturelle Anpassungen installieren.

Die Befestigung erfolgt über Standard-Montagesysteme, die mit den meisten airMAX-Geräten kompatibel sind. Laut Hersteller ist die Antenne für den direkten Anbau an PrismStation-Geräte optimiert, wodurch eine besonders kompakte und windlastreduzierte Installation möglich wird. Die direkte Kopplung minimiert zudem Kabelverluste, die bei separaten Antenneninstallationen auftreten können.

Integration in das airMAX-Ökosystem

Als speziell für das airMAX-System entwickelte Komponente integriert sich die HORN-5-90 nahtlos in Ubiquitis Wireless-Infrastruktur-Portfolio. Die Antenne ist primär für den Einsatz mit PrismStation 5AC und vergleichbaren Point-to-Multipoint-Geräten konzipiert, kann aber grundsätzlich mit allen 5-GHz-Geräten verwendet werden, die über entsprechende Antennenanschlüsse verfügen.

Der große Vorteil der airMAX-Integration liegt in der optimierten Abstimmung zwischen Antenne und Funkeinheit. Ubiquiti hat die Antennencharakteristik speziell auf die Signalverarbeitungsalgorithmen der airMAX-Plattform abgestimmt, was sich in verbesserter Störfestigkeit und höherer Spektraleffizienz niederschlägt. Die airMAX-Software kann die Eigenschaften der HORN-5-90 erkennen und automatisch optimale Einstellungen für Sendeleistung und Modulationsverfahren wählen.

Für Netzwerkplaner bedeutet dies eine deutlich vereinfachte Konfiguration: Statt manueller Antennenparameter-Eingaben erfolgt die Optimierung automatisch über das UNMS-Management-System oder die lokale airOS-Oberfläche. Link-Budget-Berechnungen werden automatisch angepasst, und die Interferenz-Analyse berücksichtigt die spezifischen Abstrahlcharakteristika der Hornantenne.

Anwendungsszenarien und Einsatzbereiche

Internet Service Provider (WISP-Installationen): Die HORN-5-90 ist ideal für die Versorgung von Wohngebieten oder kleineren Gewerbeparks geeignet. Mit ihrer 90°-Sektorabdeckung kann eine strategisch platzierte Basisstation einen klar definierten Bereich versorgen, ohne Energie in ungewünschte Richtungen zu abstrahlen. Dies reduziert Interferenzen mit benachbarten Sektoren und ermöglicht eine effiziente Frequenzwiederverwendung.

Campus- und Industrienetzwerke: In Umgebungen mit räumlich begrenzten Versorgungsanforderungen bietet die quadratische Abstrahlcharakteristik der HORN-5-90 präzise Kontrolle über die Funkabdeckung. Produktionshallen, Lagerbereiche oder Außenanlagen können gezielt versorgt werden, ohne dass Funksignale in sensible Bereiche eindringen oder externe Störungen verursachen.

Punkt-zu-Mehrpunkt-Backhaul: Für die Anbindung mehrerer entfernter Standorte eignet sich die HORN-5-90 als zentrale Hub-Antenne. Die hohe Verstärkung von 13 dBi ermöglicht Verbindungen über mehrere Kilometer, während die breite Abstrahlcharakteristik die gleichzeitige Anbindung mehrerer Client-Standorte innerhalb des 90°-Sektors erlaubt.

Temporäre Netzwerkinstallationen: Das geringe Gewicht und die kompakte Bauform machen die HORN-5-90 auch für mobile oder temporäre Installationen interessant. Veranstaltungen, Baustellen oder Notfall-Kommunikationsnetze können schnell mit zuverlässiger Wireless-Infrastruktur ausgestattet werden.

Smart City und IoT-Backhaul: Für die Anbindung von IoT-Gateways, Verkehrsleitsystemen oder Umweltmonitoring-Stationen bietet die HORN-5-90 eine kosteneffiziente Alternative zu kabelgebundenen Lösungen. Die präzise Sektorabdeckung minimiert den Energieverbrauch und reduziert die Gefahr von Kollisionen in dichten Sensor-Netzwerken.

Installation und Optimierung

Die Installation der HORN-5-90 erfordert sorgfältige Planung der Ausrichtung und Höhenpositionierung. Anders als Rundstrahlantennen muss die präzise Orientierung des 90°-Sektors bereits in der Planungsphase festgelegt werden. Eine nachträgliche Anpassung ist zwar möglich, erfordert aber oft eine Neukalibrierung des gesamten Netzwerks.

Für optimale Performance sollte die Antenne mit ausreichendem Abstand zu reflektierenden Oberflächen montiert werden. Metallische Strukturen, Gebäudewände oder andere Antennen können die Abstrahlcharakteristik beeinflussen und zu unerwünschten Reflexionen führen. Ein Mindestabstand von einer halben Wellenlänge (etwa 3 cm bei 5,5 GHz) zu metallischen Objekten sollte eingehalten werden.

Die Kabellänge zwischen Antenne und Funkeinheit sollte minimiert werden, um Dämpfungsverluste zu reduzieren. Bei der Verwendung mit PrismStation-Geräten wird die Antenne typischerweise direkt montiert, wodurch Koaxialkabel vollständig entfallen. Bei separater Installation sind hochwertige, niederimpedante Kabel mit geringen Verlusten bei 5 GHz erforderlich.

Die airMAX-Software bietet umfangreiche Tools für die Optimierung der Antennenperformance. Das integrierte Spektrum-Analyzer zeigt Interferenzen und Kanalauslastung in Echtzeit an, während die Link-Budget-Anzeige die aktuelle Verbindungsqualität visualisiert. Diese Werkzeuge ermöglichen eine datenbasierte Optimierung der Installation ohne externe Messgeräte.
