Ubiquiti RocketDish 30dBi: Professionelle Hochleistungsantenne für weitreichende 5GHz-Verbindungen

Die Ubiquiti RocketDish RD-5G30 ist eine spezialisierte Sektorantenne mit 30 dBi Antennengewinn für professionelle Point-to-Point-Verbindungen im 5GHz-Frequenzbereich. Als Teil von Ubiquitis bewährtem AirMax-Ecosystem richtet sich diese Hochleistungsantenne an Netzwerkbetreiber, Systemintegratoren und IT-Profis, die zuverlässige Langstreckenverbindungen über mehrere Kilometer realisieren müssen. Der extrem schmale Strahlungswinkel von nur 5° horizontal und vertikal sowie die duale Polarisation machen sie zur idealen Lösung für störungsarme Punkt-zu-Punkt-Verbindungen in dicht besiedelten Funkumgebungen.

Antennencharakteristik und Strahlungsverhalten

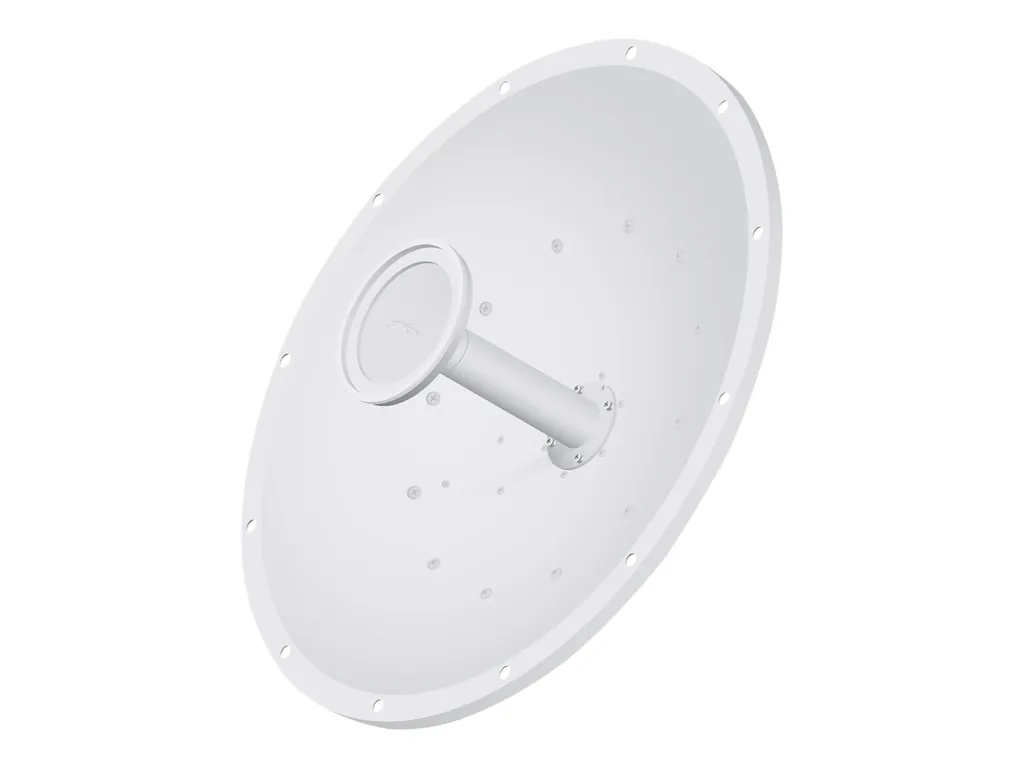

Das Herzstück der RD-5G30 bildet ihre außergewöhnliche Richtwirkung mit einem Antennengewinn von 30 dBi. Dieser hohe Gewinn wird durch die präzise konstruierte Parabolschüssel mit 65 cm Durchmesser erreicht, die elektromagnetische Energie in einem extrem schmalen Kegel bündelt. Die horizontale und vertikale Strahlbreite von jeweils nur 5° ermöglicht es, Funkenergie gezielt über große Distanzen zu übertragen, ohne benachbarte Funkkanäle zu stören.

Laut Hersteller arbeitet die Antenne im erweiterten 5GHz-Band von 4,9 bis 5,9 GHz und deckt damit sowohl lizenzfreie ISM-Bänder als auch lizenzierte Frequenzbereiche ab. Das Stehwellenverhältnis (VSWR) von 1,4:1 über den gesamten Frequenzbereich zeigt die hochwertige Anpassung der Antenne an 50-Ohm-Systeme. Ein niedriges VSWR bedeutet minimale Reflexionsverluste und optimale Energieübertragung zwischen der angeschlossenen Rocket-Radio und der Antenne.

Die duale Polarisation der RD-5G30 ist ein entscheidender Vorteil für moderne MIMO-Systeme (Multiple Input Multiple Output). Durch die gleichzeitige Nutzung horizontaler und vertikaler Polarisation können zwei unabhängige Datenströme übertragen werden, was die theoretische Datenrate verdoppelt. In der Praxis führt dies zu deutlich höheren Durchsätzen und besserer Spektrumseffizienz, besonders wichtig in Umgebungen mit begrenzten Frequenzressourcen.

Mechanischer Aufbau und Montagesystem

Die RD-5G30 basiert auf einer robusten Aluminium-Parabolschüssel mit 65 cm Durchmesser und einer Gesamthöhe von 30,4 cm. Das relativ hohe Gewicht von 9,8 kg resultiert aus der stabilen Metallkonstruktion, die auch bei starken Windlasten präzise Ausrichtung gewährleistet. Die Schüssel ist für den dauerhaften Außeneinsatz konzipiert und widersteht Witterungseinflüssen wie Regen, Schnee und UV-Strahlung.

Das mitgelieferte Montagekit ermöglicht die Befestigung an Masten mit unterschiedlichen Durchmessern. Die Halterung bietet Verstellmöglichkeiten für Elevation und Azimut, um die Antenne präzise auf das Ziel auszurichten. Bei Punkt-zu-Punkt-Verbindungen über große Distanzen ist millimetergenaue Ausrichtung entscheidend – bereits geringe Abweichungen können zu erheblichen Signalverlusten führen. Das robuste Montagesystem verhindert Dejustierung durch Wind oder thermische Ausdehnung.

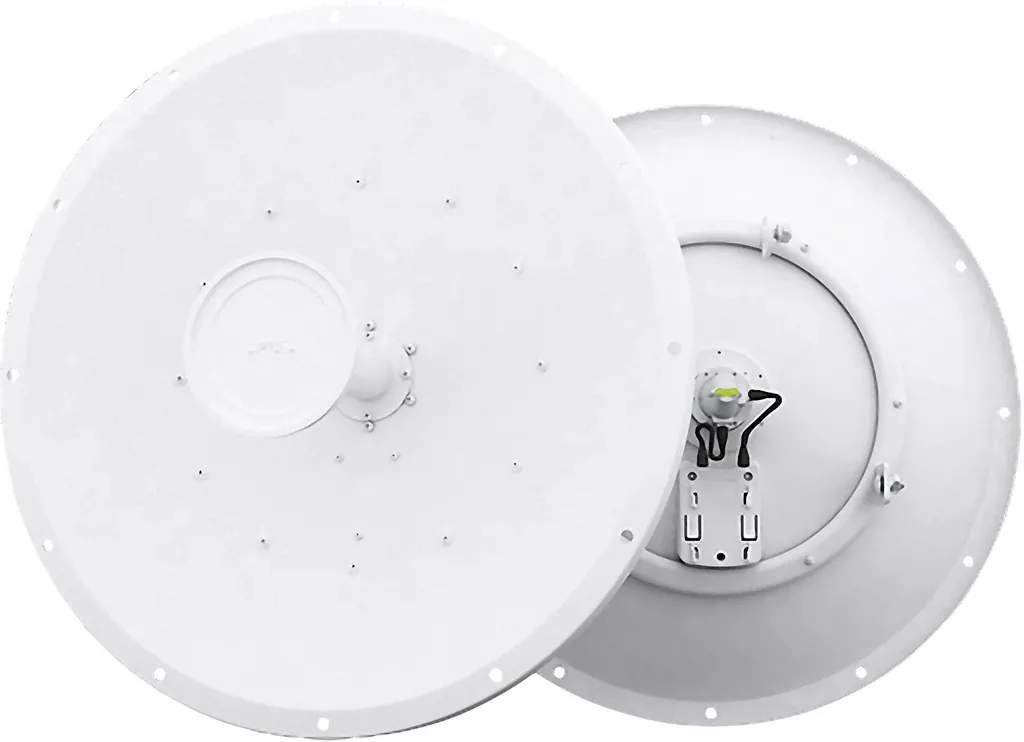

Die mechanische Schnittstelle folgt Ubiquitis bewährtem Rocket-Standard, wodurch verschiedene AirMax-Radios direkt an der Antenne montiert werden können. Diese Integration minimiert Kabelverluste zwischen Radio und Antenne, da keine langen Koaxialkabel erforderlich sind. Das Radio wird wetterfest in einem speziellen Gehäuse direkt hinter der Schüssel platziert.

Frequenzbereich und regulatorische Aspekte

Der Betrieb im Frequenzbereich von 4,9 bis 5,9 GHz eröffnet verschiedene Nutzungsszenarien, erfordert aber Kenntnisse der jeweiligen Regulierungsbestimmungen. Das 5,8 GHz ISM-Band (5725-5875 MHz) steht lizenzfrei zur Verfügung und eignet sich für private Netzwerke und kleinere Service Provider. Hier sind in Deutschland bis zu 25 mW EIRP (Equivalent Isotropically Radiated Power) ohne Anmeldung erlaubt.

Der Frequenzbereich 4,9-5,0 GHz ist in vielen Ländern für öffentliche Sicherheitsdienste reserviert, während Teile des 5,4 GHz-Bands (5470-5725 MHz) Dynamic Frequency Selection (DFS) erfordern, um Radarsysteme nicht zu stören. Bei professionellem Einsatz sollten daher die lokalen Frequenzzuteilungen und Sendeleistungsbeschränkungen vorab geprüft werden. Mit 30 dBi Antennengewinn können bereits geringe Sendeleistungen zu hohen EIRP-Werten führen, die möglicherweise eine Lizenzierung erfordern.

Die Antenne ist nach EN 302 326 DN2 zertifiziert, was die Konformität mit europäischen EMV-Richtlinien bestätigt. Diese Zertifizierung ist Voraussetzung für den kommerziellen Einsatz in der EU und gewährleistet, dass elektromagnetische Störungen anderer Systeme minimiert werden.

Systemintegration und Kompatibilität

Die RD-5G30 ist speziell für die Integration mit Ubiquitis Rocket-Radios der M5-Serie entwickelt worden. Diese kompakten Outdoor-Radios werden direkt an der Antenne montiert und bieten je nach Modell verschiedene Leistungsstufen und Funktionen. Die Rocket M5 mit 400 mW Sendeleistung eignet sich für mittlere Distanzen, während leistungsstärkere Varianten für Langstreckenverbindungen vorgesehen sind.

Die Kombination aus 30 dBi Antennengewinn und modernen AirMax-Protokollen ermöglicht stabile Verbindungen über Distanzen von 10-50 Kilometern, abhängig von Topographie, Sendeleistung und Umgebungsbedingungen. Das proprietäre AirMax-Protokoll von Ubiquiti optimiert TDMA-basierte Datenübertragung und reduziert Latenz gegenüber herkömmlichen CSMA/CA-Verfahren. Dies ist besonders vorteil bei Voice-over-IP und zeitkritischen Anwendungen.

Für die Inbetriebnahme ist Ubiquitis airOS-Software erforderlich, die über eine webbasierte Oberfläche konfiguriert wird. Die Software bietet umfangreiche Monitoring-Funktionen, Spektrumanalyse und automatische Optimierung der Übertragungsparameter. Features wie Adaptive Rate Control passen Modulation und Kodierung dynamisch an die Verbindungsqualität an, während Link-Budget-Berechnungen bei der Planung helfen.

Planungsaspekte für Point-to-Point-Verbindungen

Bei der Planung von Langstreckenverbindungen mit der RD-5G30 sind mehrere physikalische Faktoren zu berücksichtigen. Der schmale 5°-Strahlungswinkel erfordert präzise Ausrichtung und freie Sichtverbindung (Line of Sight) zwischen beiden Antennenstandorten. Bereits kleine Hindernisse im Strahlungsweg können zu Signalschwächung oder kompletten Verbindungsausfällen führen.

Die Berechnung der Fresnelschen Zone ist entscheidend für die Verbindungsqualität. Bei 5,8 GHz und einer 10 km Verbindung beträgt der Radius der ersten Fresnelschen Zone etwa 7 Meter. Hindernisse, die mehr als 20% dieser Zone blockieren, können bereits merkliche Dämpfung verursachen. Dies erklärt, warum bei niedrigen Antennenstandorten oft nur begrenzte Reichweiten möglich sind, während erhöhte Positionen deutlich bessere Ergebnisse erzielen.

Wetterbedingte Signalschwankungen durch atmosphärische Dämpfung, Regen und Luftfeuchtigkeit müssen in die Link-Budget-Rechnung einbezogen werden. Bei 5,8 GHz können starke Regenfälle zusätzliche Dämpfung von 1-3 dB/km verursachen. Eine professionelle Verbindungsplanung berücksichtigt solche Fade-Margin-Reserven, um auch bei ungünstigen Bedingungen stabile Übertragung zu gewährleisten.

Interferenzvermeidung und Spektrumsmanagement

Der schmale Strahlungswinkel der RD-5G30 ist ein wichtiges Werkzeug zur Interferenzvermeidung in dicht besiedelten Funkumgebungen. Während omnidirektionale Antennen Signale in alle Richtungen abstrahlen und empfangen, konzentriert die RocketDish ihre Energie auf einen definierten Sektor. Dies reduziert sowohl die Störung anderer Systeme als auch die Anfälligkeit für Fremdstörungen erheblich.

In urbanen Umgebungen, wo das 5,8 GHz Band durch WLAN-Netze, Video-Downlinks und andere ISM-Anwendungen stark belegt ist, ermöglicht die hohe Richtwirkung die Nutzung derselben Frequenzen in kurzen räumlichen Abständen. Zwei parallele Point-to-Point-Verbindungen können bei ausreichendem Winkelabstand der Antennen denselben Kanal verwenden, ohne sich gegenseitig zu stören.

Die duale Polarisation bietet zusätzliche Möglichkeiten zur Interferenzunterdrückung. Signale mit orthogonaler Polarisation weisen typisch 20-30 dB Entkopplung auf, was die gleichzeitige Nutzung horizontaler und vertikaler Polarisation auf derselben Frequenz ermöglicht. Dies verdoppelt nicht nur die verfügbare Bandbreite, sondern reduziert auch die Wahrscheinlichkeit von Interferenzen mit Systemen unterschiedlicher Polarisation.

Ideal für diese Einsatzbereiche

• Internet Service Provider (ISP) Backhaul-Verbindungen: Die hohe Richtwirkung und 30 dBi Gewinn ermöglichen zuverlässige Punkt-zu-Punkt-Verbindungen zwischen Vermittlungsstellen, Funkmasten und zentralen Netzwerkknoten über Distanzen von 10-50 Kilometern.
• Campus-Netzwerk-Verbindungen: Für die Vernetzung entfernter Gebäude auf Firmengeländen, Universitätscampus oder Industriearealen, wo Kabelverlegung unwirtschaftlich oder unmöglich ist. Der schmale Strahlungswinkel minimiert Störungen anderer drahtloser Systeme.
• Redundante WAN-Anbindungen: Als Backup-Verbindung zu kabelgebundenen Internetanschlüssen bietet die RD-5G30 hohe Verfügbarkeit bei relativ geringen Betriebskosten. Die duale Polarisation ermöglicht dabei ausreichende Bandbreite für geschäftskritische Anwendungen.
• Temporary Event Networks: Für temporäre Netzwerkinfrastruktur bei Veranstaltungen, Messen oder Baustellen, wo schneller Aufbau und hohe Datenraten erforderlich sind. Das robuste Montagesystem ermöglicht flexible Installation an verschiedenen Masttypen.
• CCTV- und Überwachungsnetzwerke: Für die Übertragung hochauflösender Videosignale von entfernten Kamerastandorten zu zentralen Aufzeichnungssystemen. Die minimale Latenz des AirMax-Protokolls eignet sich besonders für Echtzeit-Überwachungsanwendungen.
