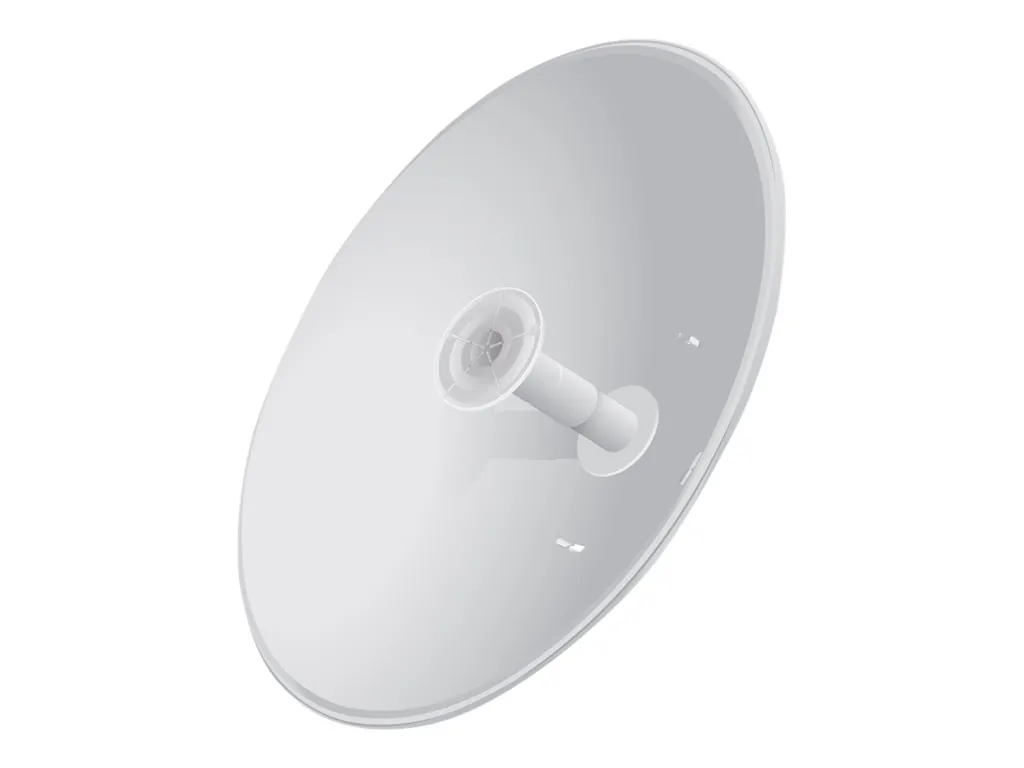

UBIQUITI RocketDish RD-5G30-LW | 30dBi Parabolantenne | 5GHz

Professionelle Richtantenne für weitreichende 5GHz-Verbindungen

Die Ubiquiti RocketDish RD-5G30-LW ist eine hochleistungsfähige Parabolantenne mit 30 dBi Antennengewinn, die speziell für Point-to-Point-Verbindungen im 5GHz-Band entwickelt wurde. Als Teil von Ubiquitis bewährtem airMAX-Ecosystem ermöglicht sie Funkverbindungen über große Distanzen mit hoher Datenübertragungsrate. Mit ihrem präzisen Abstrahlwinkel von nur 5,8° in beide Richtungen und der wetterfesten Konstruktion richtet sie sich an Netzwerktechniker, Systemintegratoren und Service-Provider, die zuverlässige Punkt-zu-Punkt-Verbindungen für Backhaul-Anwendungen oder Standortvernetzung realisieren müssen.

Hochpräzise Richtwirkung für maximale Übertragungsleistung

Der Antennengewinn von 30 dBi macht die RocketDish RD-5G30-LW zu einer der leistungsstärksten Antennen in Ubiquitis Portfolio. Dieser hohe Gewinn resultiert aus der präzisen Parabolkonstruktion mit 65 cm Durchmesser, die elektromagnetische Energie in einem extrem schmalen Abstrahlkegel von nur 5,8° horizontal und vertikal bündelt. Diese Richtwirkung ist entscheidend für Langstreckenverbindungen, da sie die verfügbare Sendeleistung fokussiert und gleichzeitig Interferenzen von anderen Richtungen minimiert.

Das geringe Stehwellenverhältnis von 1,4:1 gewährleistet eine optimale Anpassung zwischen Antenne und angeschlossenem Rocket-Radio. Ein niedriges SWR bedeutet minimale Reflexionsverluste und damit maximale Effizienz der Übertragungsstrecke. In Verbindung mit Ubiquitis Rocket M5-Radios kann die Antenne ihre volle Leistungsfähigkeit entfalten und Verbindungen über Distanzen von mehreren Kilometern ermöglichen – abhängig von den örtlichen Gegebenheiten und der Sichtverbindung zwischen den Standorten.

Der Frequenzbereich von 5,1 bis 5,9 GHz deckt die für lizenzfreie Anwendungen wichtigen Bänder ab, einschließlich der UNII-Bänder, die in Europa und Nordamerika für Punkt-zu-Punkt-Verbindungen genutzt werden können. Diese Bandbreite ermöglicht es Netzwerkplanern, je nach lokalen Frequenzbelegung und Störungen das optimale Frequenzfenster zu wählen.

Robuste Außenkonstruktion für anspruchsvolle Umgebungen

Die RD-5G30-LW ist als "Light Weight"-Variante konzipiert und bringt mit 7,4 kg deutlich weniger Gewicht auf die Waage als vergleichbare Hochgewinn-Antennen. Diese Gewichtsreduktion erleichtert die Installation erheblich, ohne Kompromisse bei der elektrischen Leistung einzugehen. Monteure können die Antenne leichter handhaben und benötigen weniger massive Maststrukturen, was insbesondere bei Dachinstallationen oder temporären Aufbauten von Vorteil ist.

Die wetterfeste Konstruktion qualifiziert die Antenne für den dauerhaften Außeneinsatz. Das weiße Gehäuse reflektiert Sonneneinstrahlung und verhindert thermische Überlastung, während die robusten Materialien Wind, Regen und Temperaturschwankungen standhalten. Die kompakten Abmessungen von 65 x 65 x 38,6 cm bieten einen guten Kompromiss zwischen aerodynamischer Belastung und elektrischer Leistung.

Der mitgelieferte Stangenbefestigungssatz ermöglicht die Montage an Standardmasten und bietet präzise Ausrichtmöglichkeiten. Eine exakte Ausrichtung ist bei Hochgewinn-Antennen kritisch, da bereits geringe Abweichungen von wenigen Grad zu erheblichen Signalverlusten führen können. Die stabile Mechanik gewährleistet auch bei Windlast eine konstante Ausrichtung.

Integration in Ubiquiti airMAX-Netzwerke

Die RocketDish ist als Bestandteil des airMAX-Ecosystems konzipiert und arbeitet optimal mit Ubiquitis Rocket M5-Radios zusammen. Diese Kombination aus Hochgewinn-Antenne und leistungsfähigem Radio ermöglicht es, auch anspruchsvolle Backhaul-Verbindungen zu realisieren. Typische Einsatzszenarien umfassen die Vernetzung von Unternehmensstandorten, die Anbindung entlegener Standorte an das Internet oder die Erweiterung von WISP-Netzwerken (Wireless Internet Service Provider).

Die proprietäre airMAX-Technologie von Ubiquiti optimiert die Übertragungseffizienz durch intelligente Polling-Mechanismen und reduziert Kollisionen im geteilten Spektrum. In Verbindung mit der fokussierten Richtwirkung der RocketDish können so auch in dicht belegten Frequenzbereichen stabile Verbindungen aufgebaut werden.

Für die Netzwerkplanung ist die Verwendung von Ubiquitis kostenloser airLink-Software empfehlenswert. Diese ermöglicht es, basierend auf geografischen Daten und Antennencharakteristiken die zu erwartende Übertragungsleistung vorherzusagen und optimale Installationshöhen sowie Ausrichtungen zu bestimmen.

Ideal für diese Einsatzbereiche

• Punkt-zu-Punkt-Backhaul-Verbindungen: Der hohe Antennengewinn von 30 dBi und die schmale Richtwirkung ermöglichen stabile Langstreckenverbindungen zwischen Gebäuden oder Standorten über mehrere Kilometer Entfernung.
• Unternehmensstandort-Vernetzung: Verbindung von Bürogebäuden, Lagerhallen oder Produktionsstätten ohne teure Verkabelung, wobei die wetterfeste Konstruktion dauerhaften Außeneinsatz gewährleistet.
• WISP-Infrastruktur-Aufbau: Als Backhaul-Lösung für Wireless Internet Service Provider, um entfernte Access Points oder Sektorantennen mit dem Backbone-Netzwerk zu verbinden.
• Temporäre Netzwerkerweiterungen: Bei Events, Baustellen oder Notfall-Kommunikation, wo das geringe Gewicht von 7,4 kg schnelle Installation und Demontage ermöglicht.
• Redundante Netzwerkpfade: Als Backup-Verbindung zu kabelgebundenen Leitungen, wobei die präzise Richtwirkung Interferenzen mit anderen Funkdiensten minimiert.
