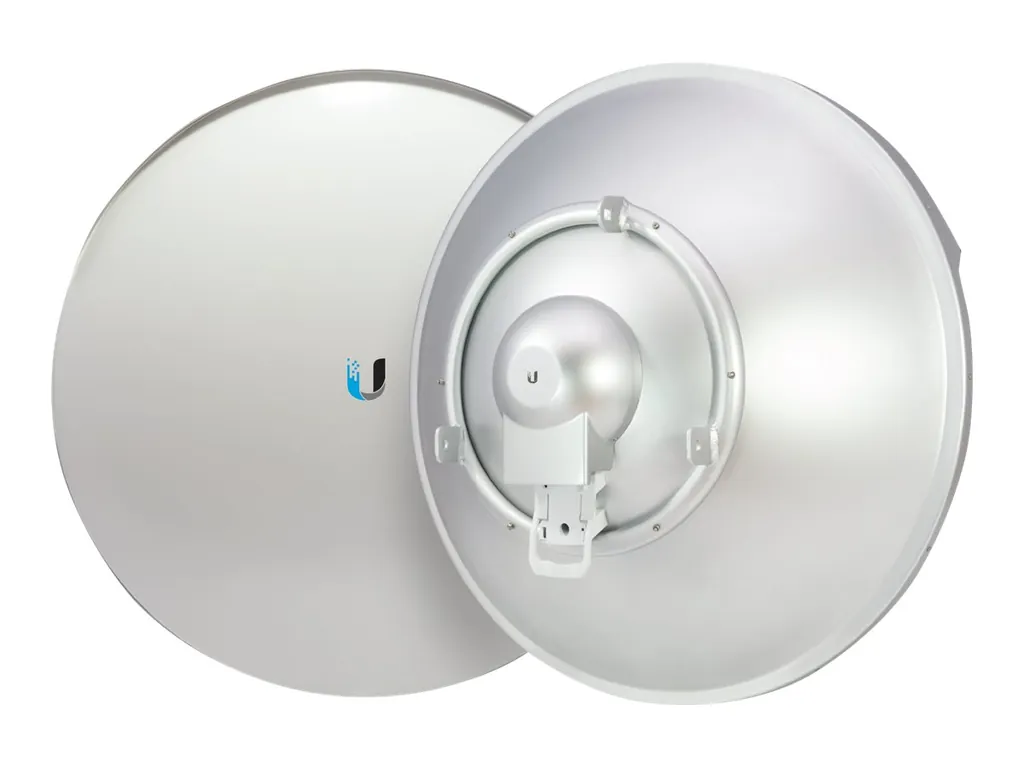

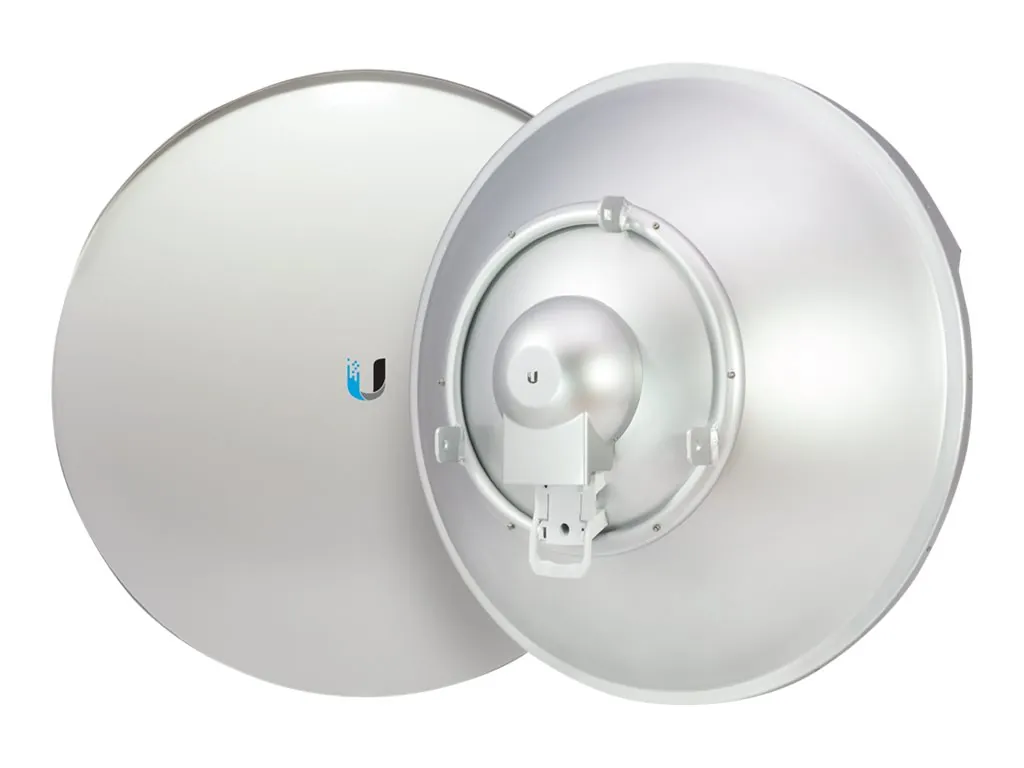

Ubiquiti RocketDish RD-5G31-AC: Hochleistungs-Parabolantenne für professionelle Point-to-Point-Verbindungen

Die Ubiquiti RocketDish RD-5G31-AC ist eine professionelle Parabolantenne mit 31 dBi Gewinn, die speziell für weitreichende Point-to-Point-Verbindungen im 5-GHz-Band entwickelt wurde. Als Teil der RocketDish-Serie richtet sie sich an Netzwerkprofis, Internet Service Provider und Systemintegratoren, die zuverlässige Hochgeschwindigkeitsverbindungen über große Distanzen realisieren müssen. Mit ihrer 74,8 cm großen Parabolschüssel und der airMAX-Technologie ermöglicht sie Datenübertragungen über mehrere Kilometer bei gleichzeitig hoher Bandbreite und Störresistenz.

Antennentechnik und Frequenzbereich

Das Herzstück der RD-5G31-AC bildet eine präzise gefertigte Parabolantenne mit 31 dBi Verstärkung, die im Frequenzbereich von 5,1 bis 5,8 GHz arbeitet. Dieser Bereich umfasst sowohl die ISM-Bänder als auch lizenzierte Frequenzen, wodurch sich vielfältige Einsatzmöglichkeiten ergeben. Die hohe Verstärkung von 31 dBi ermöglicht es, auch bei großen Entfernungen noch ausreichende Signalstärke für stabile Verbindungen zu gewährleisten.

Die doppelte Polarisierung (Dual-Polarization) ist ein entscheidender Vorteil dieser Antenne. Durch die gleichzeitige Nutzung horizontaler und vertikaler Polarisationsebenen lässt sich die Datenübertragungsrate theoretisch verdoppeln, ohne zusätzliche Frequenzbandbreite zu benötigen. In der Praxis bedeutet dies höhere Durchsatzraten und bessere Spektrumseffizienz – besonders wichtig in dicht belegten Frequenzbereichen.

Das niedrige Stehwellenverhältnis (VSWR) von 1,4:1 zeigt die exzellente Anpassung der Antenne an das Übertragungssystem. Ein niedriger VSWR-Wert bedeutet minimale Reflektionen und damit maximale Effizienz bei der Signalübertragung. Dies reduziert Verluste und schützt gleichzeitig die angeschlossene Funkausrüstung vor reflektierter Energie.

airMAX-Technologie und Performance-Optimierung

Die Integration der Ubiquiti airMAX-Technologie hebt die RD-5G31-AC von herkömmlichen Parabolantennen ab. airMAX ist ein proprietäres TDMA-Protokoll (Time Division Multiple Access), das eine deutlich effizientere Nutzung des verfügbaren Spektrums ermöglicht als herkömmliche CSMA/CA-Verfahren. Während bei Standard-WiFi-Protokollen die Stationen um Sendezeit konkurrieren und dabei Kollisionen auftreten können, koordiniert airMAX die Kommunikation zentral über die Basisstation.

Diese Technologie führt zu messbaren Vorteilen in der Praxis: Höhere Durchsatzraten, geringere Latenz und bessere Skalierbarkeit bei mehreren gleichzeitigen Verbindungen. Besonders bei Point-to-Point-Links über große Distanzen, wo jedes dB Signalverlust kritisch ist, macht sich die Effizienzsteigerung durch airMAX deutlich bemerkbar.

Die Kombination aus der 31-dBi-Verstärkung und der airMAX-Optimierung ermöglicht es, auch unter schwierigen Umgebungsbedingungen stabile Verbindungen aufzubauen. Dies ist besonders relevant in städtischen Gebieten mit hoher Funkdichte oder in ländlichen Regionen, wo große Distanzen überbrückt werden müssen.

Mechanischer Aufbau und Wetterbeständigkeit

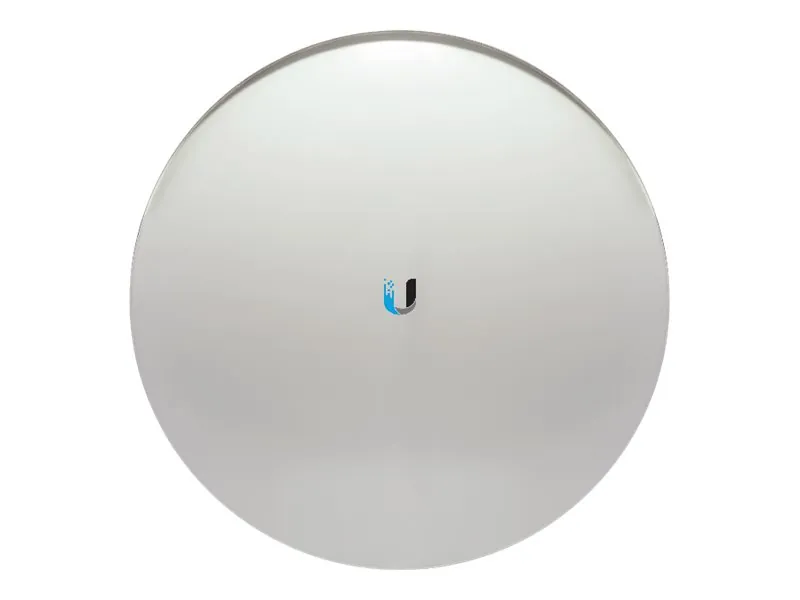

Mit einem Durchmesser von 74,8 cm und einer Tiefe von 34,9 cm stellt die RD-5G31-AC einen Kompromiss zwischen Verstärkung und praktischer Handhabbarkeit dar. Das Gewicht von 7,6 kg erfordert eine stabile Montage, bleibt aber noch im Bereich dessen, was mit Standard-Mastbefestigungen realisierbar ist. Die mitgelieferte Stangenbefestigung ist für Masten mit üblichen Durchmessern ausgelegt und ermöglicht eine präzise Ausrichtung der Antenne.

Die wetterfeste Konstruktion ist für den permanenten Außeneinsatz konzipiert. Die weiße Oberfläche reduziert die thermische Belastung durch Sonneneinstrahlung, während die Materialwahl Korrosionsbeständigkeit und UV-Resistenz gewährleistet. Diese Eigenschaften sind entscheidend für die Langzeitperformance, da Temperaturschwankungen und Witterungseinflüsse die mechanische Präzision der Parabolschüssel beeinträchtigen können.

Die präzise Fertigung der Parabolschüssel ist kritisch für die Antennenperformance. Bereits kleine Verformungen oder Oberflächenunregelmäßigkeiten können die Fokussierung der elektromagnetischen Wellen beeinträchtigen und zu Verstärkungsverlusten oder erhöhten Seitenkeulen führen. Ubiquiti setzt hier auf bewährte Fertigungsverfahren, um die theoretischen Antennenwerte auch in der Praxis zu erreichen.

Integration in Netzwerkinfrastrukturen

Die RD-5G31-AC ist als passive Antenne konzipiert und benötigt ein kompatibles Rocket-Funkmodul für den Betrieb. Diese modulare Architektur bietet mehrere Vorteile: Die Funkeinheit kann bei Bedarf ausgetauscht oder aufgerüstet werden, ohne die gesamte Antennenanlage zu erneuern. Gleichzeitig ermöglicht die Trennung von Antenne und Funkmodul eine optimale Positionierung beider Komponenten.

Bei der Montage ist die präzise Ausrichtung entscheidend. Point-to-Point-Verbindungen mit Parabolantennen erfordern eine exakte Justierung auf die Gegenstation, da bereits wenige Grad Abweichung zu erheblichen Signalverlusten führen können. Die mitgelieferte Mastbefestigung bietet die notwendigen Einstellmöglichkeiten für Elevation und Azimut, sollte aber durch Messinstrumente wie einen Spektrumanalysator oder Signalstärkemesser ergänzt werden.

Die Integration in bestehende Netzwerkmanagement-Systeme erfolgt über das angeschlossene Rocket-Modul. Ubiquitis airOS-Software bietet umfangreiche Monitoring- und Konfigurationsmöglichkeiten, einschließlich SNR-Überwachung, Spektrumsanalyse und automatischer Link-Optimierung. Diese Features sind besonders wichtig für professionelle Installationen, wo Ausfälle kostspielig sind und vorbeugende Wartung kritisch ist.

Planung von Point-to-Point-Verbindungen

Die effektive Reichweite einer Point-to-Point-Verbindung mit der RD-5G31-AC hängt von verschiedenen Faktoren ab: Sendeleistung der Funkmodule, Empfindlichkeit der Empfänger, Umgebungsbedingungen und regulatorische Beschränkungen. In der Fresnelzonentheorie lässt sich berechnen, dass bei freier Sichtverbindung und optimalen Bedingungen Distanzen von 30 bis 50 Kilometern möglich sind.

Kritisch ist dabei die erste Fresnel-Zone, die mindestens zu 60 Prozent frei von Hindernissen sein sollte. Bei 5-GHz-Frequenzen und typischen Verbindungsdistanzen hat diese Zone einen Radius von mehreren Metern, was bei der Antennenpositionierung berücksichtigt werden muss. Bäume, Gebäude oder geografische Erhebungen in der Fresnel-Zone können auch bei nominell "freier" Sichtverbindung zu erheblichen Dämpfungen führen.

Die Frequenzplanung im 5-GHz-Band erfordert Aufmerksamkeit für regulatorische Bestimmungen und Interferenzen. Während einige Bereiche lizenzfrei nutzbar sind, gelten unterschiedliche Leistungsbegrenzungen und Kanalzuweisungen. DFS-Kanäle (Dynamic Frequency Selection) erfordern eine Radararkennung, was die verfügbare Spektrumsbreite dynamisch beeinflussen kann.

Ideal für diese Einsatzbereiche

• Internet Service Provider (ISP) Backbone-Verbindungen: Die hohe Verstärkung und airMAX-Technologie ermöglichen kostengünstige Glasfaser-Alternative für Weitverkehrsverbindungen zwischen Netzwerkknoten und Basisstationen.
• Unternehmens-Standortvernetzung: Verbindung geografisch getrennter Firmenstandorte ohne Anmietung teurer Carrier-Leitungen, ideal für Campus-Netzwerke oder Industriegelände mit mehreren Gebäuden.
• WISP (Wireless Internet Service Provider) Infrastrukturen: Aufbau regionaler Funknetze für Breitbandversorgung in ländlichen Gebieten, wo Kabelinfrastrukturen unwirtschaftlich sind.
• Kritische Infrastrukturen und Behördennetze: Ausfallsichere Kommunikationsverbindungen für Energieversorger, Wasserwerke oder Sicherheitsbehörden, die unabhängig von kommerziellen Netzbetreibern sein müssen.
• Temporäre Hochgeschwindigkeitsverbindungen: Schneller Aufbau leistungsfähiger Netzwerkverbindungen für Events, Baustellen oder Notfallkommunikation, wo permanente Infrastrukturen nicht verfügbar sind.
