UBIQUITI UF-Instant: Professionelles GPON-SFP-Modul für Glasfaser-Netzwerke

Das UBIQUITI UF-Instant ist ein spezialisiertes SFP-Transceiver-Modul für GPON-Glasfasernetze, das sich an Netzwerkadministratoren und Service Provider richtet, die professionelle Glasfaserverbindungen bis 20 Kilometer Reichweite realisieren müssen. Als Plug-in-Modul im kompakten Mini-GBIC-Formfaktor fügt es sich nahtlos in Ubiquitis Netzwerk-Ökosystem ein und unterstützt Datenraten bis 2,488 Gbps nach GPON-Standard. Besonders hervorzuheben sind die integrierte Layer 2/3-Management-Funktionalität und der onboard MIPS-Prozessor, die dem Modul erweiterte Intelligenz für komplexe Netzwerkszenarien verleihen.

GPON-Technologie und Datenübertragung verstehen

GPON (Gigabit Passive Optical Network) ist ein fortschrittlicher Standard für Glasfaser-Zugangsnetzwerke, der sich grundlegend von herkömmlichen Ethernet-Verbindungen unterscheidet. Während traditionelle Netzwerke punkt-zu-punkt arbeiten, ermöglicht GPON eine 1:64-Aufteilung, bei der ein einziger Glasfaser-Port bis zu 64 Endkunden bedienen kann. Das UF-Instant unterstützt dabei Downstream-Geschwindigkeiten von bis zu 2,488 Gbps und Upstream-Raten von typisch 1,244 Gbps.

Der integrierte MIPS-Prozessor mit 100 MHz Taktfrequenz und 32 MB DDR-Speicher übernimmt dabei kritische Aufgaben wie Bandbreiten-Management, Quality of Service (QoS) und Verschlüsselung. Diese onboard-Intelligenz entlastet die nachgelagerten Netzwerkkomponenten und ermöglicht eine präzise Steuerung des Datenverkehrs auf Layer 2 und 3. In der Praxis bedeutet das beispielsweise, dass Voice-over-IP-Gespräche priorisiert werden können, während gleichzeitig Daten-Downloads im Hintergrund abgewickelt werden.

Die Glasfaser-Übertragung erfolgt über Wellenlängenmultiplex (WDM), wobei das Downstream-Signal bei 1490 nm und das Upstream-Signal bei 1310 nm übertragen wird. Ein zusätzlicher 1550-nm-Kanal steht für Video-Overlay-Services zur Verfügung. Diese Trennung auf optischer Ebene ermöglicht bidirektionale Kommunikation über eine einzige Glasfaser, was die Verkabelungskosten erheblich reduziert.

Mit einer maximalen Übertragungsreichweite von 20 Kilometern positioniert sich das UF-Instant im Segment für mittlere bis große Glasfaser-Installationen. Diese Reichweite wird durch die SC/APC-Anschlussbuchse ermöglicht, die speziell für Single-Mode-Glasfasern konzipiert ist. Der APC-Winkelschliff (Angled Physical Contact) reduziert Rückreflexionen auf unter -60 dB und minimiert damit optische Verluste und Signalstörungen.

Die Sendeleistung liegt laut technischen Spezifikationen zwischen 1,5 und 5 dBm, was dem Class B+ Standard für GPON-Module entspricht. Diese Leistungsklasse ist ideal für metropolitane Netzwerke und große Campus-Installationen, wo größere Entfernungen zwischen dem Optical Line Terminal (OLT) und den Optical Network Units (ONUs) überbrückt werden müssen. Für Installateure bedeutet das eine höhere Flexibilität bei der Netzwerkplanung, da auch ungünstige Kabelführungen mit mehreren Biegungen und Spleißstellen zuverlässig bedient werden können.

Das Empfänger-System arbeitet mit einer Sensitivität von typisch -28 dBm und einer Übersteuerungsfestigkeit von -8 dBm. Dieser große Dynamikbereich sorgt für stabile Verbindungen auch bei schwankenden Dämpfungswerten, wie sie in realen Installationen durch Temperaturänderungen, Alterung der Glasfaser oder mechanische Belastungen auftreten können.

Kompakte Bauform und thermische Eigenschaften

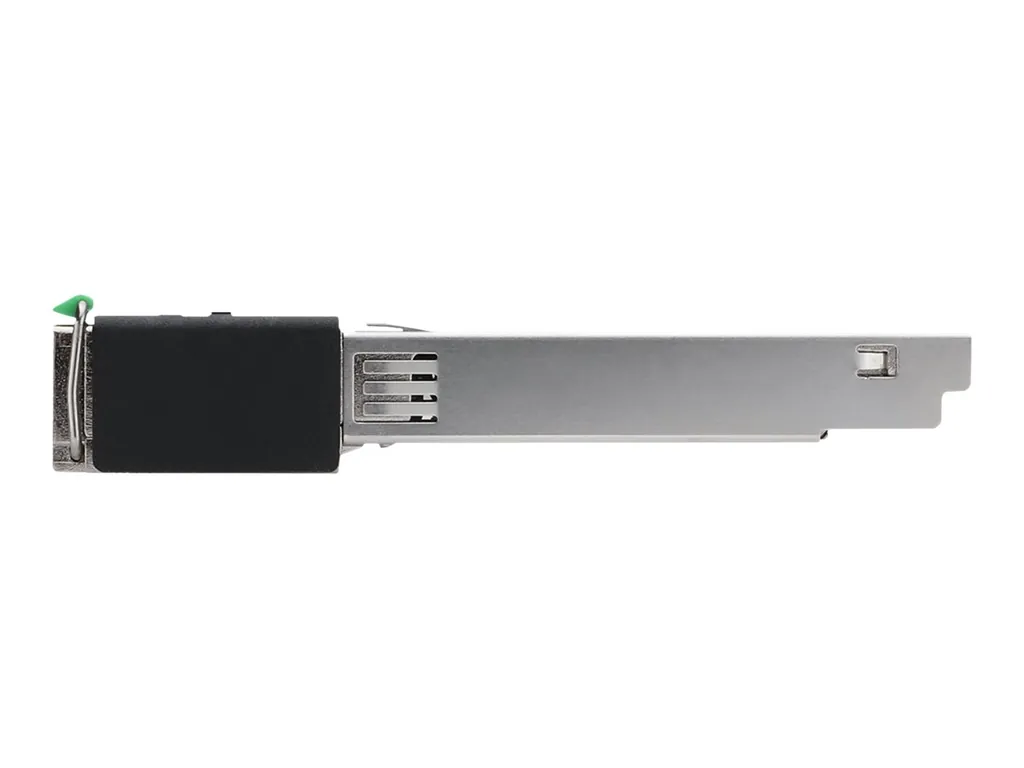

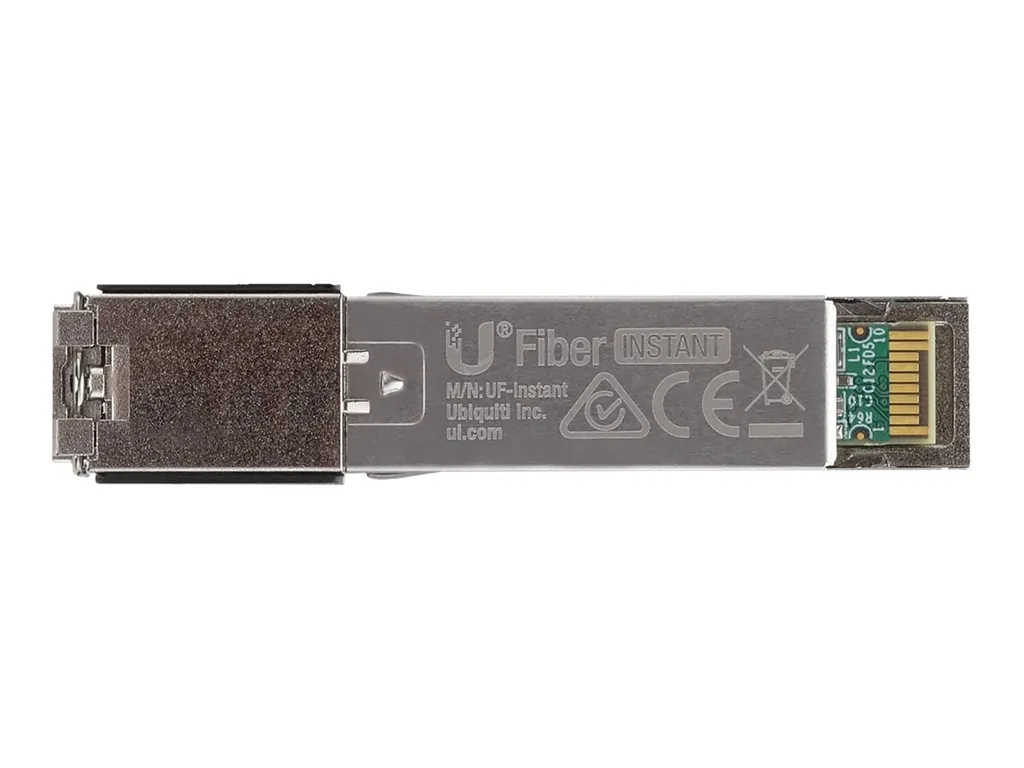

Mit Abmessungen von nur 69,5 × 13,7 × 11,3 Millimetern und einem Gewicht von 30 Gramm gehört das UF-Instant zu den kompaktesten GPON-Modulen am Markt. Der Standard-SFP-Formfaktor ermöglicht Hot-Swapping, sodass Module im laufenden Betrieb getauscht werden können, ohne die Netzwerkverbindung zu unterbrechen. Dies ist besonders in 24/7-Umgebungen wie Rechenzentren oder kritischen Infrastrukturen von Bedeutung.

Die maximale Leistungsaufnahme von 2 Watt liegt deutlich unter dem SFP-Standard von 3,5 Watt, was die thermische Belastung in dicht bestückten Switches reduziert. Der Betriebstemperaturbereich von -10°C bis +45°C erlaubt den Einsatz in ungeheizten Technikräumen oder Outdoor-Gehäusen. Die Spezifikation für 10-90% relative Luftfeuchtigkeit (nicht kondensierend) berücksichtigt auch anspruchsvolle Umgebungen wie Keller oder Industriestandorte.

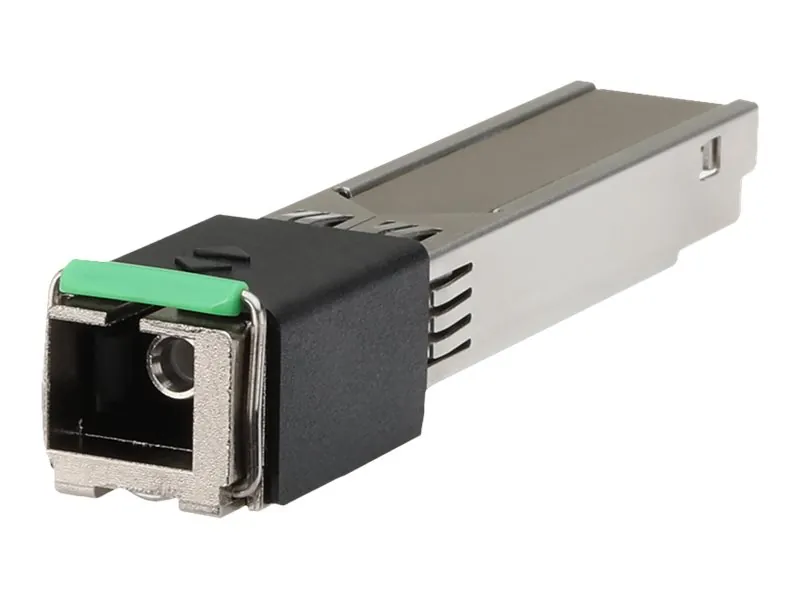

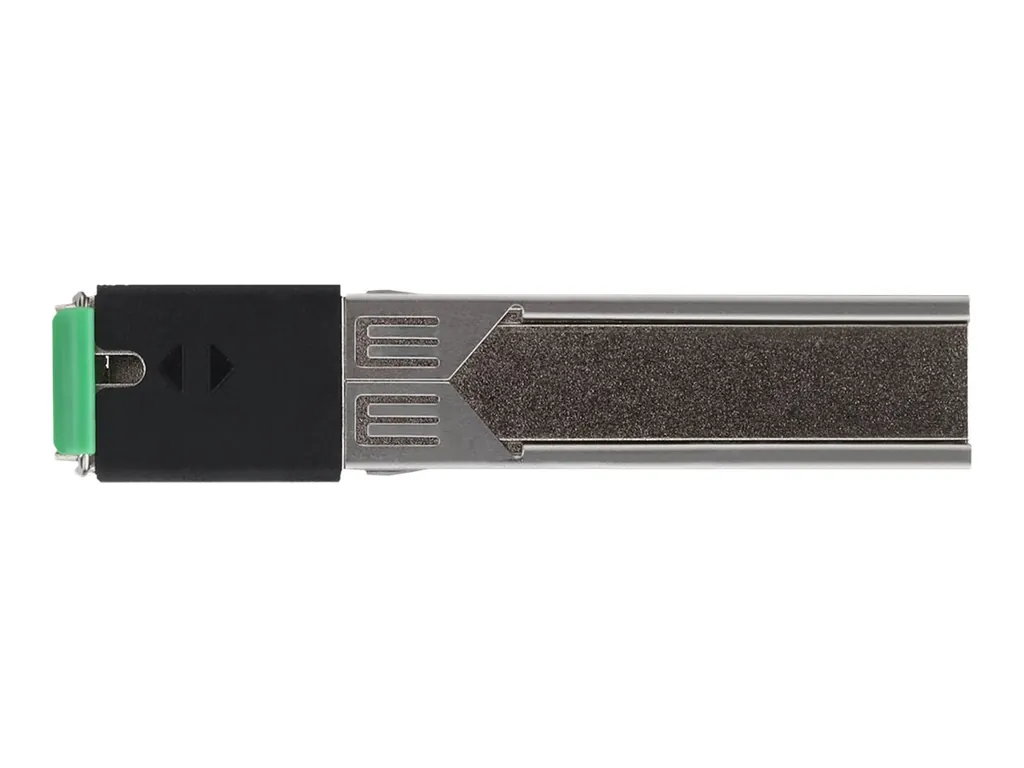

Das robuste Metallgehäuse in Schwarz-Silber-Optik bietet elektromagnetische Abschirmung und mechanischen Schutz. Der integrierte Pull-Tab ermöglicht das werkzeuglose Entfernen aus dem SFP-Slot, während der Verriegelungsmechanismus sicheren Halt auch bei Vibrationen gewährleistet.

Integration in Ubiquiti-Netzwerke

Das UF-Instant ist primär für den Einsatz in Ubiquitis UniFi- und EdgeMAX-Produktlinien entwickelt. In UniFi Dream Machine Pro Switches ermöglicht es die direkte Anbindung an Glasfaser-Provider oder die Vernetzung entfernter Standorte. Der Layer 2/3-Management-Support bedeutet, dass das Modul nicht nur als transparenter Transceiver arbeitet, sondern aktiv am Netzwerk-Management teilnimmt.

Über die UniFi Network Application lassen sich wichtige Parameter wie optische Leistung, Temperatur und Betriebsstunden überwachen. Diese Telemetrie-Daten ermöglichen proaktive Wartung und helfen bei der Fehlerdiagnose. Wenn beispielsweise die empfangene optische Leistung abnimmt, kann dies auf eine verschmutzte Steckverbindung oder eine beschädigte Glasfaser hinweisen, bevor es zu Ausfällen kommt.

Die GPON-Funktionalität umfasst vollständige ONU-Emulation, was bedeutet, dass das Modul direkt mit Provider-Equipment verschiedener Hersteller zusammenarbeiten kann. Unterstützt werden gängige Standards wie ITU-T G.984 und G.988 (OMCI - ONT Management and Control Interface), wodurch eine nahtlose Integration in bestehende GPON-Infrastrukturen gewährleistet ist.

Installation und Konfiguration

Die Installation des UF-Instant erfordert zunächst die physische Verbindung mit der Glasfaser über einen SC/APC-Stecker. Wichtig ist dabei die Verwendung eines Dämpfungsmessgeräts oder OTDR (Optical Time Domain Reflectometer) zur Überprüfung der Leitungsqualität. Die Dämpfung sollte unter 28 dB liegen, um die maximale Reichweite auszunutzen.

Die Konfiguration erfolgt über die UniFi-Software, wo zunächst die Provider-spezifischen GPON-Parameter eingetragen werden müssen. Dazu gehören die ONU-ID, GPON-Verschlüsselung (AES-128) und eventuelle VLAN-Konfigurationen. Viele Internet-Provider stellen diese Informationen in technischen Dokumenten zur Verfügung oder können sie telefonisch mitteilen.

Für Service Provider, die eigene GPON-Netzwerke betreiben, bietet das UF-Instant erweiterte Konfigurationsmöglichkeiten. Über das OMCI-Protokoll lassen sich Bandbreiten-Profile, QoS-Klassen und Service-VLANs definieren. Die 32 MB onboard-Speicher reichen für komplexe Konfigurationen mit mehreren Service-Klassen und umfangreichen Forwarding-Tabellen.

Ideal für diese Einsatzbereiche

• Internet Service Provider (ISP): Das UF-Instant ermöglicht die direkte Integration in GPON-Zugangsnetzwerke und unterstützt alle gängigen ISP-Standards für Breitband-Internet bis 2,5 Gbps. Die Layer 2/3-Management-Funktionen erlauben differenzierte Service-Level für Privat- und Geschäftskunden.
• Campus- und Unternehmensnetze: Für die Vernetzung entfernter Gebäude über Glasfaser bietet das Modul eine kostengünstige Alternative zu dedizierten Übertragungssystemen. Die 20-Kilometer-Reichweite deckt auch große Campus-Gelände ab, während die 2,5-Gbps-Bandbreite moderne Anforderungen erfüllt.
• Rechenzentren und Colocation: Als SFP-Modul lässt sich das UF-Instant in Standard-Switches einsetzen und ermöglicht GPON-Konnektivität ohne zusätzliche Konverter-Hardware. Dies ist besonders relevant für Hosting-Provider, die verschiedene Anschlusstypen anbieten müssen.
• Smart City und IoT-Infrastruktur: Die robusten Umgebungsspezifikationen (-10°C bis +45°C) und der geringe Stromverbrauch (2W) machen das Modul ideal für Outdoor-Installationen in Smart-City-Projekten, wo Sensoren und Kameras über Glasfaser angebunden werden.
• Backup- und Redundanz-Verbindungen: In kritischen Netzwerken kann das UF-Instant als sekundärer Uplink fungieren, der bei Ausfall der primären Internetverbindung automatisch aktiviert wird. Die Hot-Swap-Fähigkeit ermöglicht dabei wartungsfreien Betrieb.
