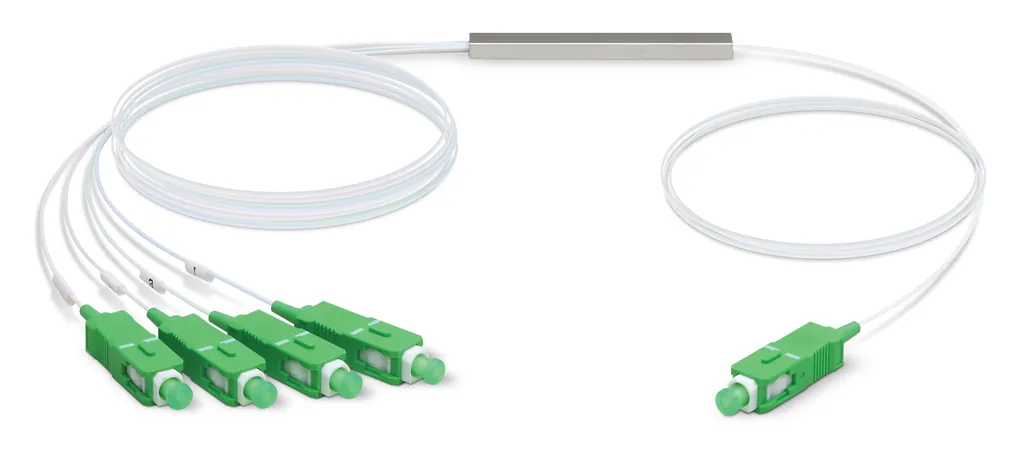

UBIQUITI UFiber UF-SPLITTER-4 | 1x4 Glasfaser-Splitter | SC/APC 1.5m

Ubiquiti UFiber UF-SPLITTER-4: Professioneller Glasfaser-Splitter für strukturierte Netzwerk-Verkabelung

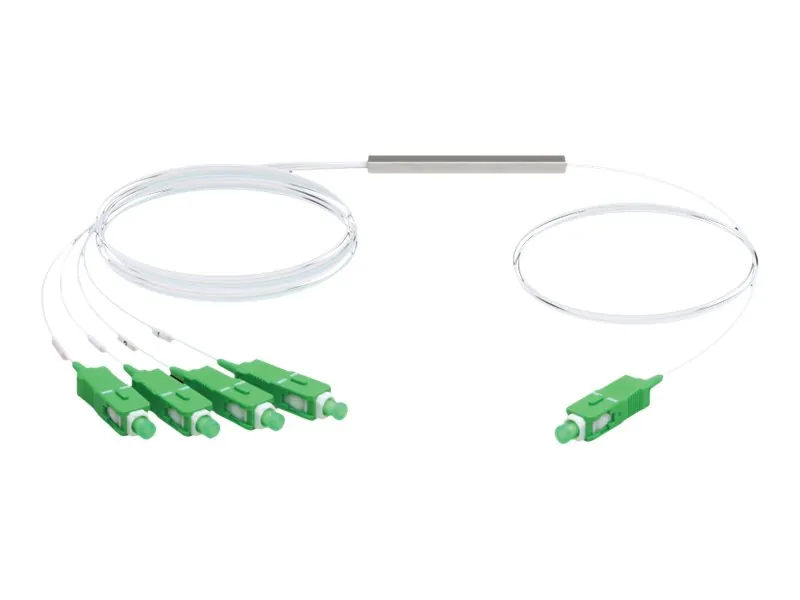

Der Ubiquiti UFiber UF-SPLITTER-4 ist ein spezialisierter Glasfaser-Netzwerk-Splitter, der ein eingehendes Glasfasersignal auf vier separate Ausgänge aufteilt. Mit SC/APC-Steckern und einer Kabellänge von 1,5 Metern richtet sich das Produkt an Systemintegratoren, Netzwerk-Techniker und IT-Verantwortliche, die strukturierte Glasfaser-Verkabelungen in gewerblichen oder privaten Umgebungen realisieren. Der Splitter entspricht dem G.657.A1-Standard und gewährleistet damit eine zuverlässige Signalverteilung bei minimalen Verlusten. Als Teil von Ubiquitis UFiber-Produktlinie fügt er sich nahtlos in bestehende UniFi-Infrastrukturen ein.

Glasfaser-Technologie und Signalverteilung

Der UF-SPLITTER-4 arbeitet nach dem Prinzip der passiven optischen Signalteilung und spaltet ein eingehendes Glasfasersignal gleichmäßig auf vier Ausgänge auf. Jeder Ausgang erhält dabei theoretisch ein Viertel der ursprünglichen Signalstärke, was einem Dämpfungswert von etwa 6 dB entspricht. Diese passive Technologie erfordert keine externe Stromversorgung und arbeitet bidirektional – Signale können sowohl vom Eingang zu den Ausgängen als auch umgekehrt übertragen werden.

Die Verwendung von G.657.A1-konformen Glasfasern bringt entscheidende Vorteile für die Installation mit sich. Dieser Standard, auch als "bend-insensitive fiber" bekannt, reduziert Signalverluste bei engen Biegeradien erheblich. Während herkömmliche G.652-Fasern bei Biegeradien unter 30 mm deutliche Dämpfung aufweisen, behält G.657.A1 seine optischen Eigenschaften auch bei Radien von 10 mm weitgehend bei. Dies ermöglicht flexiblere Verlegung in beengten Installationsräumen wie Verteilerschränken oder bei der Durchführung durch enge Kabelkanäle.

Die SC/APC-Stecker (Subscriber Connector/Angled Physical Contact) sind speziell für Single-Mode-Glasfaser-Anwendungen entwickelt. Der angewinkelte Schliff der Steckerfläche um 8 Grad reduziert Rückreflexionen auf unter -60 dB und verbessert damit die Signalqualität erheblich. Im Vergleich zu SC/PC-Steckern (Physical Contact ohne Winkel) bieten SC/APC-Verbindungen deutlich bessere Übertragungseigenschaften, was besonders bei längeren Übertragungsstrecken oder in störungsanfälligen Umgebungen relevant wird.

Anwendungsszenarien und Netzwerk-Topologien

Der UF-SPLITTER-4 eignet sich ideal für Punkt-zu-Multipunkt-Installationen in strukturierten Verkabelungssystemen. Typische Einsatzbereiche umfassen die Verteilung eines zentralen Glasfaseranschlusses auf mehrere Endgeräte wie ONTs (Optical Network Terminals), Media Converter oder Switches. In Unternehmensumgebungen ermöglicht der Splitter die kosteneffiziente Anbindung mehrerer Gebäudeteile oder Stockwerke an eine zentrale Glasfaser-Backbone-Verbindung.

Besonders in FTTH-Installationen (Fiber to the Home) spielt der Splitter eine wichtige Rolle bei der letzten Meile der Glasfaser-Verteilung. Provider können mit einem einzigen Glasfaseranschluss mehrere Wohneinheiten versorgen, wobei jede Einheit ihre dedizierte Verbindung erhält. Die bidirektionale Funktionalität ermöglicht dabei sowohl downstream- als auch upstream-Datenübertragung ohne zusätzliche Komponenten.

In Rechenzentren und Server-Umgebungen dient der UF-SPLITTER-4 zur Redundanz-Schaffung oder zur Anbindung von Monitoring-Systemen. Durch die Aufteilung des Signals können parallel zum produktiven Datenverkehr Analysesysteme angeschlossen werden, ohne die Hauptverbindung zu unterbrechen. Dies ist besonders bei der Implementierung von Network Monitoring Tools oder bei der Compliance-konformen Datenüberwachung relevant.

Integration in Ubiquiti UniFi-Infrastrukturen

Als Teil der UFiber-Produktlinie ist der UF-SPLITTER-4 optimal auf andere Ubiquiti-Komponenten abgestimmt. In Verbindung mit UniFi Dream Machine oder CloudKey-Systemen lässt sich die gesamte Netzwerk-Topologie zentral verwalten und überwachen. Die SC/APC-Schnittstelle ist kompatibel zu allen gängigen Ubiquiti-Glasfaser-Produkten wie dem UFiber OLT (Optical Line Terminal) oder verschiedenen SFP+-Modulen.

Die 1,5 Meter Kabellänge bietet ausreichend Flexibilität für Standard-Rack-Installationen und Patch-Panel-Anbindungen. In typischen 19-Zoll-Racks reicht diese Länge aus, um Verbindungen zwischen verschiedenen Höheneinheiten herzustellen oder Geräte in benachbarten Rack-Bereichen anzubinden. Für längere Distanzen können zusätzliche Glasfaser-Patchkabel eingesetzt werden, ohne die Signalqualität nennenswert zu beeinträchtigen.

Die passive Bauweise des Splitters erfordert keine Konfiguration oder Management über die UniFi-Controller-Software. Einmal installiert, arbeitet das Gerät vollständig transparent und benötigt keine weitere Wartung. Dies reduziert die Komplexität in größeren Installationen und minimiert potenzielle Fehlerquellen.

Installation und Handhabung

Die Installation des UF-SPLITTER-4 erfordert grundlegende Kenntnisse im Umgang mit Glasfaser-Komponenten. SC/APC-Stecker sind mit einem Bajonett-Verschluss ausgestattet, der durch Einstecken und Verdrehen um 90 Grad eine sichere Verbindung gewährleistet. Die grüne Farbkodierung der APC-Stecker hilft bei der eindeutigen Identifikation und verhindert Verwechslungen mit SC/PC-Steckern.

Beim Umgang mit den Glasfaser-Anschlüssen ist auf Sauberkeit zu achten. Staub oder Verschmutzungen auf den Steckerflächen können zu erheblichen Signalverlusten oder sogar zur Beschädigung der Glasfaser führen. Die Verwendung von fusselfreien Reinigungstüchern und Isopropanol ist für die fachgerechte Reinigung erforderlich. Schutzabdeckungen sollten nur unmittelbar vor der Verbindung entfernt werden.

Die weiße Ummantelung des Kabels ist für den Innenbereich optimiert und bietet ausreichenden Schutz gegen mechanische Beanspruchung in strukturierten Verkabelungsumgebungen. Der minimale Biegeradius von 10 mm (entsprechend G.657.A1) muss auch bei der Installation eingehalten werden, um Signalverluste zu vermeiden. Scharfe Kanten oder Quetschungen des Kabels sind unbedingt zu vermeiden.

Ideal für diese Einsatzbereiche

• Strukturierte Gebäude-Verkabelung: Verteilung eines zentralen Glasfaseranschlusses auf mehrere Stockwerke oder Gebäudebereiche, wobei die vier Ausgänge separate Bereiche mit jeweils eigenständiger Netzwerk-Infrastruktur versorgen können.
• FTTH-Installationen in Mehrfamilienhäusern: Aufteilung einer Provider-Glasfaser auf bis zu vier Wohneinheiten, wodurch jede Partei eine dedizierte Internetverbindung erhält, ohne dass separate Glasfaser-Zuleitungen erforderlich sind.
• Redundante Netzwerk-Verbindungen: Schaffung von Backup-Pfaden in kritischen Infrastrukturen, wobei ein Ausgang für die Produktivumgebung und weitere Ausgänge für Monitoring oder Redundanz-Systeme genutzt werden.
• Campus-Netzwerke und Bildungseinrichtungen: Anbindung mehrerer Gebäude oder Fachbereiche an eine zentrale IT-Infrastruktur, wobei jeder Ausgang einen separaten Bereich mit eigenständiger Netzwerk-Segmentierung versorgt.
• Kleine bis mittlere Rechenzentren: Verteilung von Glasfaser-Verbindungen auf verschiedene Server-Racks oder zur parallelen Anbindung von Produktiv- und Test-Umgebungen ohne zusätzliche Backbone-Verkabelung.
