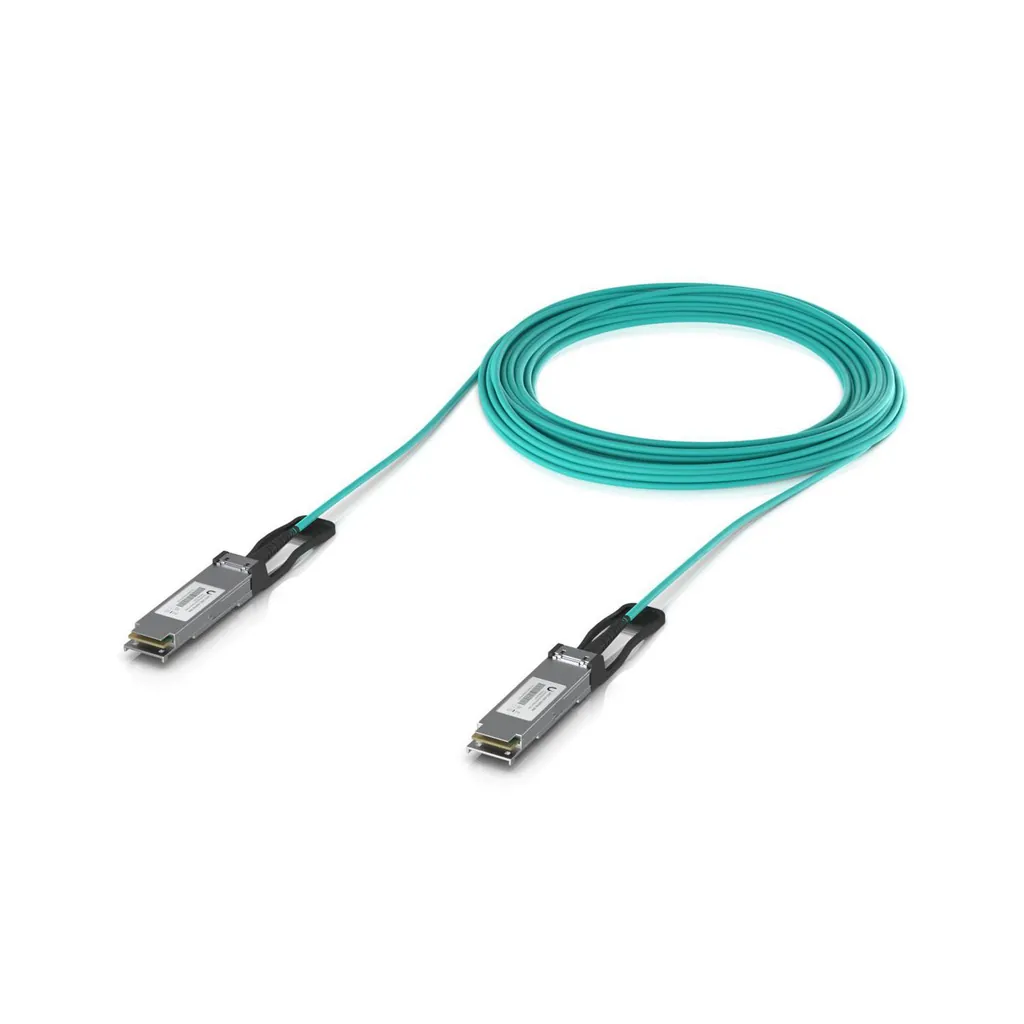

UBIQUITI UniFi 100G AOC Kabel | QSFP28 20m | 100 Gbit/s

UniFi 100G Long-Range AOC-Kabel: Professionelle Glasfaser-Verbindung für Hochgeschwindigkeits-Netzwerke

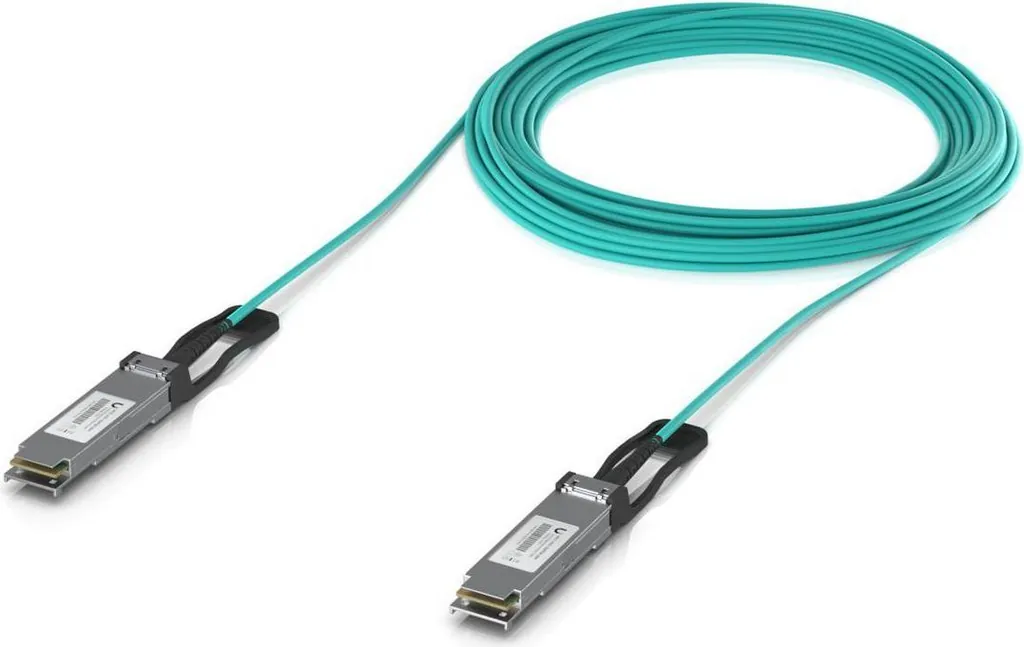

Das UBIQUITI UniFi 100G Long-Range Direct Attach Cable (UACC-AOC-QSFP28-20M) ist ein spezielles Active Optical Cable (AOC) für professionelle Netzwerk-Infrastrukturen, das 100-Gigabit-Ethernet-Verbindungen über eine Distanz von 20 Metern ermöglicht. Als Teil der UniFi-Produktlinie richtet sich dieses Glasfaserkabel an Rechenzentren, Enterprise-Netzwerke und Service Provider, die höchste Datenübertragungsraten bei größeren Entfernungen benötigen. Die Kombination aus QSFP28-Anschlüssen, OM3-Glasfaser und 850nm-Wellenlänge macht es zur idealen Lösung für bandbreitenintensive Anwendungen wie Server-Cluster-Verbindungen, Storage-Area-Networks und Backbone-Infrastrukturen.

Active Optical Cable Technologie und 100-Gigabit-Performance

Das UACC-AOC-QSFP28-20M basiert auf der bewährten Active Optical Cable-Technologie, die elektrische Signale an beiden Enden in optische Signale umwandelt und damit die Vorteile von Glasfaser-Übertragung mit der Einfachheit von Direct Attach Cables kombiniert. Im Gegensatz zu passiven Kupferkabeln, die bei längeren Distanzen und höheren Geschwindigkeiten an ihre physikalischen Grenzen stoßen, nutzt dieses AOC-Kabel OM3-Multimode-Glasfaser für die eigentliche Datenübertragung.

Die Datenübertragungsrate von 100 Gbit/s entspricht dem 100GBASE-SR4-Standard und nutzt dabei vier parallele Kanäle mit jeweils 25 Gbit/s über die QSFP28-Schnittstelle. Diese Parallelisierung ermöglicht nicht nur die hohe Gesamtbandbreite, sondern auch eine effiziente Nutzung der verfügbaren Glasfaser-Infrastruktur. Laut Hersteller arbeitet das Kabel mit einer Wellenlänge von 850nm, was dem Standard für kostengünstige VCSEL-Laser entspricht und eine optimale Balance zwischen Performance und Wirtschaftlichkeit bietet.

Die 20-Meter-Länge positioniert dieses Kabel in einem wichtigen Segment zwischen kurzen Direct Attach Cables (DAC) für Rack-interne Verbindungen und längeren Glasfaserverbindungen mit separaten Transceivern. Diese Distanz ist ideal für Verbindungen zwischen benachbarten Racks in Rechenzentren, zwischen Core- und Distribution-Switches oder für Campus-Netzwerk-Backbones in größeren Unternehmen.

QSFP28-Anschlüsse und Kompatibilität

Beide Enden des Kabels sind mit QSFP28-Steckern (Quad Small Form-factor Pluggable 28) ausgestattet, die jeweils als Male-Konnektoren ausgelegt sind. QSFP28 ist der Industriestandard für 100-Gigabit-Ethernet-Verbindungen und bietet eine kompakte Bauform bei hoher Portdichte. Die Stecker sind Hot-Pluggable, was bedeutet, dass sie im laufenden Betrieb gewechselt werden können, ohne die Netzwerk-Hardware abzuschalten.

Die QSFP28-Technologie unterstützt nicht nur 100 Gigabit Ethernet, sondern kann auch für andere Protokolle wie InfiniBand EDR (100 Gbit/s) oder aufgeteilte Konfigurationen verwendet werden. Manche Switches und Server unterstützen Break-Out-Modi, bei denen ein QSFP28-Port als vier separate 25-Gigabit-Verbindungen genutzt werden kann, was zusätzliche Flexibilität bei der Netzwerk-Architektur ermöglicht.

Das Kabel ist kompatibel mit allen gängigen Netzwerk-Herstellern, die den QSFP28-Standard unterstützen. Dazu gehören nicht nur Ubiquiti UniFi-Switches der UDM-SE und UXG-Serie, sondern auch Enterprise-Hardware von Cisco, Juniper, Arista, Mellanox und anderen Herstellern. Die Verwendung standardkonformer Spezifikationen stellt sicher, dass das Kabel auch in gemischten Vendor-Umgebungen eingesetzt werden kann.

OM3-Glasfaser und optische Eigenschaften

Das Herzstück des Kabels bildet die OM3-Multimode-Glasfaser, die für Hochgeschwindigkeits-Datenübertragung in lokalen Netzwerken optimiert ist. OM3-Fasern haben einen Kerndurchmesser von 50 Mikrometern und sind speziell für den Einsatz mit kostengünstigen 850nm-VCSEL-Lasern (Vertical-Cavity Surface-Emitting Laser) entwickelt worden. Diese Laser-Technologie ermöglicht eine präzise Modulation bei gleichzeitig niedrigem Energieverbrauch.

Die aquafarbene Ummantelung ist nicht nur ein optisches Merkmal, sondern dient auch der eindeutigen Identifikation von OM3-Kabeln in komplexen Netzwerk-Installationen. Diese Farbcodierung entspricht den TIA/EIA-Standards und hilft Netzwerk-Technikern bei der Wartung und Dokumentation der Verkabelung. In Rechenzentren, wo hunderte oder tausende von Kabeln verlegt sind, ist diese visuelle Unterscheidung ein wichtiger Faktor für die operative Effizienz.

Der runde Kabelmantel mit einem Durchmesser von 3mm und PVC-Material bietet ausreichende mechanische Stabilität für den Einsatz in strukturierten Verkabelungsumgebungen. PVC als Mantelmaterial ist selbstverlöschend und entspricht den meisten Brandschutz-Anforderungen in kommerziellen Gebäuden, auch wenn es nicht für Plenum-Bereiche (Klimakanäle) zertifiziert ist.

Installation und Betriebsbedingungen

Das AOC-Kabel ist für den Betrieb in klimatisierten Umgebungen ausgelegt, mit einem Temperaturbereich von 0 bis 70°C. Diese Spezifikation macht es ideal für Standard-Rechenzentren und Serverräume, wo typischerweise Temperaturen zwischen 18 und 24°C herrschen. Die obere Grenze von 70°C bietet ausreichend Sicherheitsmargen auch bei temporären Temperaturspitzen oder in weniger gut klimatisierten Edge-Computing-Standorten.

Die Installation erfolgt durch einfaches Einstecken in die QSFP28-Ports der verbindenden Geräte. Im Gegensatz zu herkömmlichen Glasfaser-Installationen mit separaten Transceivern entfällt die Notwendigkeit, Adapter zu konfigurieren oder Laser-Parameter einzustellen. Das AOC-Kabel wird als Plug-and-Play-Lösung geliefert, die sofort nach dem Anschluss betriebsbereit ist.

Bei der Verlegung sollten die üblichen Regeln für Glasfaserkabel beachtet werden: Biegeradien von mindestens dem 10-fachen des Kabeldurchmessers, Schutz vor mechanischer Belastung und Vermeidung von starken elektromagnetischen Feldern in der unmittelbaren Nähe. Obwohl Glasfaser grundsätzlich unempfindlich gegen elektromagnetische Interferenzen ist, können die elektronischen Komponenten in den QSFP28-Modulen bei extremen EMI-Bedingungen beeinträchtigt werden.

Netzwerk-Performance und Latenz-Charakteristik

Mit 100 Gbit/s Übertragungsrate gehört dieses Kabel zur aktuellen High-End-Klasse der Netzwerk-Infrastruktur. Die Bandbreite reicht aus, um gleichzeitig hunderte von 1-Gigabit-Verbindungen oder zehn 10-Gigabit-Links zu aggregieren. In praktischen Szenarien ermöglicht dies beispielsweise die Anbindung eines Blade-Server-Chassis mit mehreren 10-Gigabit-Uplinks oder die Verbindung zwischen Core-Switches in einem Campus-Netzwerk mit mehreren tausend Benutzern.

Die optische Übertragung über 20 Meter bei 850nm Wellenlänge resultiert in einer sehr niedrigen Latenz, die primär durch die Lichtgeschwindigkeit in der Glasfaser bestimmt wird. Der Brechungsindex von OM3-Fasern führt zu einer effektiven Ausbreitungsgeschwindigkeit von etwa 2/3 der Vakuum-Lichtgeschwindigkeit, was einer Laufzeit von ungefähr 100 Nanosekunden für die 20-Meter-Strecke entspricht. Diese geringe Latenz ist besonders wichtig für Anwendungen wie Hochfrequenz-Trading, Real-Time-Analytics oder Storage-Area-Networks mit strikten Performance-Anforderungen.

Die Active Optical Cable-Technologie eliminiert die meisten Jitter- und Timing-Probleme, die bei langen Kupferkabeln auftreten können. Dadurch bleibt die Signalqualität auch bei der maximalen Übertragungsrate von 100 Gbit/s konstant hoch, ohne dass adaptive Equalization oder andere Kompensationsmechanismen erforderlich sind.

Ideal für diese Einsatzbereiche

• Rechenzentrum-Backbone-Verbindungen: Die 20-Meter-Reichweite und 100-Gbit/s-Kapazität machen das Kabel ideal für Verbindungen zwischen Core- und Distribution-Switches in mittleren bis großen Rechenzentren, wo die Distanzen für Kupferkabel zu groß sind, aber separate Transceiver unnötig komplex wären.
• Server-Cluster und HPC-Infrastruktur: Hochleistungsrechner-Cluster benötigen extrem schnelle Interconnects für Parallel-Computing-Anwendungen. Das AOC-Kabel unterstützt die notwendigen Bandbreiten für Message Passing Interface (MPI) und andere Cluster-Kommunikationsprotokolle.
• Storage Area Networks (SAN): Moderne All-Flash-Speichersysteme können die I/O-Performance liefern, die 100-Gigabit-Verbindungen voll auslasten. Das Kabel ermöglicht den direkten Anschluss von Storage-Arrays an Compute-Nodes oder SAN-Switches ohne Bandbreiten-Bottlenecks.
• Campus-Netzwerk-Backbone: Für Universitäten oder Unternehmens-Campus mit mehreren Gebäuden bietet das 20-Meter-Kabel die ideale Lösung für Gebäude-zu-Gebäude-Verbindungen, wo strukturierte Verkabelung bereits 100-Gigabit-fähige Infrastruktur bereitstellt.
• Cloud- und Hyperscale-Umgebungen: Service Provider und Cloud-Betreiber nutzen 100-Gigabit-AOCs für die Anbindung von Compute- und Storage-Racks an die Netzwerk-Fabric, um den Traffic von virtuellen Maschinen und Container-Workloads effizient zu transportieren.
