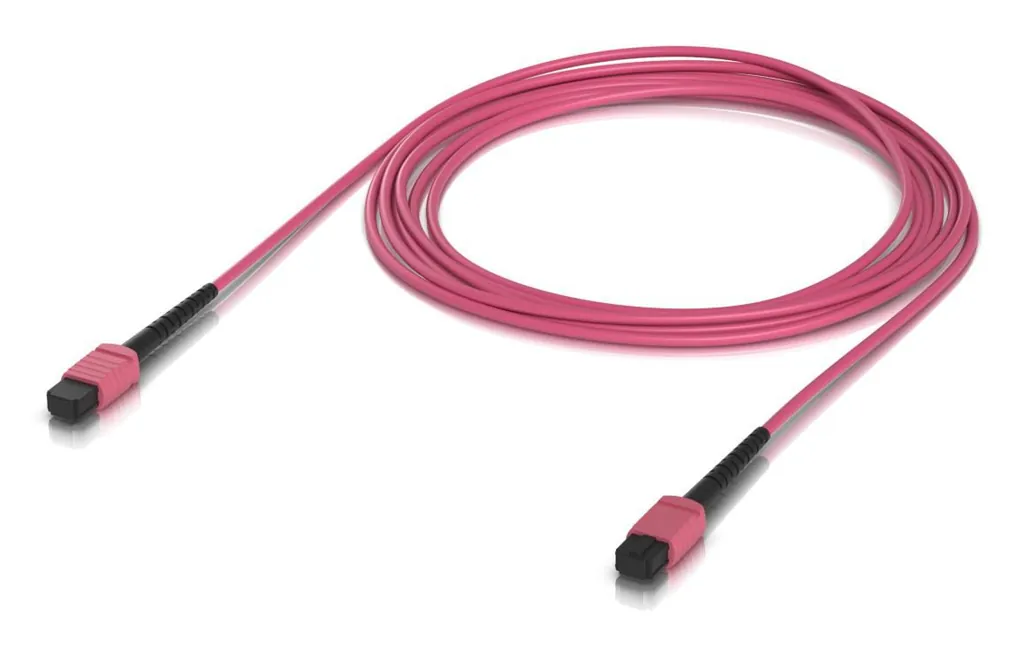

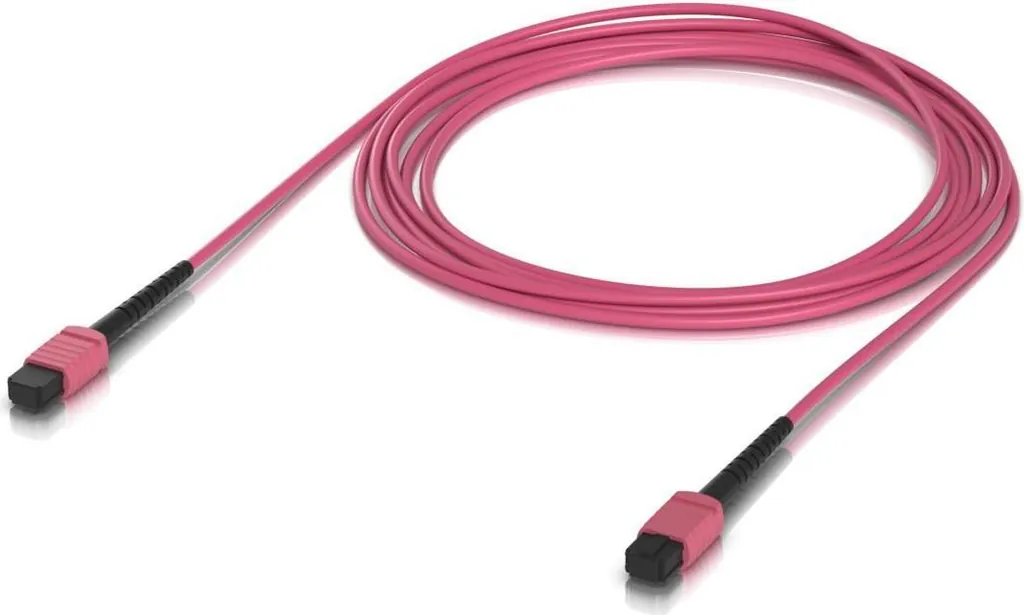

UBIQUITI UniFi OM4 MPO-12 UPC | 3m Glasfaser-Patchkabel | 10er-Pack

Das UBIQUITI UniFi OM4 MPO-12 UPC Fiber Patch Cable im 10er-Pack ist eine professionelle Glasfaserkabel-Lösung für Hochleistungs-Netzwerkinfrastrukturen mit bis zu 100 Gbit/s Datenübertragung. Als Teil der UniFi-Produktfamilie richtet sich dieses Multi-Mode-Glasfaserkabel in der charakteristischen rosa Färbung an Systemintegratoren, Rechenzentren und Unternehmen, die moderne Backbone-Verkabelung für ihre Netzwerkinfrastruktur benötigen. Mit MPO-12-Steckverbindern, UPC-Schleifart und raucharmer halogenfreier Ummantelung erfüllt es die Anforderungen professioneller Installationen in kritischen Umgebungen.

Technische Grundlagen und OM4-Spezifikation

Das Herzstück dieser Glasfaserkabel ist die OM4-Spezifikation, die für optimized multimode fiber steht und zu den modernsten Standards für Multi-Mode-Glasfaserkabel gehört. Die OM4-Klassifizierung bedeutet konkret eine optimierte Modalfelddurchmesser-Spezifikation, die bei der Wellenlänge von 850 nm - der von diesem Kabel unterstützten Wellenlänge - eine deutlich höhere Bandbreite ermöglicht als ältere OM1- oder OM2-Standards. Während OM2-Kabel bei 850 nm typischerweise nur Bandbreiten von 500 MHz·km erreichen, schaffen OM4-Kabel mindestens 4700 MHz·km, was die hohen Datenraten von bis zu 100 Gbit/s über Distanzen von 100 Metern ermöglicht.

Der OFC-Kabeltyp (Oxygen-Free Copper) bezieht sich hier auf die elektrischen Komponenten der Kabelkonstruktion, während die eigentliche Datenübertragung optisch über die Glasfasern erfolgt. Die Kombination aus OM4-Glasfasern und hochwertiger OFC-Konstruktion gewährleistet minimale Signalverluste und maximale Übertragungsqualität. Mit einem Einführungsverlust von maximal 0,6 dB liegt das Kabel deutlich unter den typischen Industriestandards und ermöglicht damit auch längere Übertragungsstrecken oder den Einsatz in Systemen mit engeren Verlustbudgets.

Die Rückflussdämpfung von 20 dB zeigt die hohe Qualität der UPC-Schleifart (Ultra Physical Contact) der Steckverbinder. Diese Schleiftechnik sorgt für eine nahezu perfekte physische Verbindung zwischen den Glasfaserendflächen und minimiert Reflexionen, die bei der Hochgeschwindigkeits-Datenübertragung zu Signalverzerrungen führen könnten. Die rosa Mantelfärbung ist dabei nicht nur ein Design-Element, sondern dient der eindeutigen Identifizierung als OM4-Kabel in komplexen Verkabelungsumgebungen.

MPO-12-Steckverbindung und Anwendungsszenarien

Die MPO-12-Steckverbinder (Multi-fiber Push On) sind speziell für Hochdichte-Verkabelungsanwendungen entwickelt worden, bei denen platzsparende Lösungen mit hoher Portdichte erforderlich sind. Jeder MPO-12-Stecker verfügt über 12 einzelne Glasfasern in einer kompakten Bauform, was erhebliche Platzersparnisse in Patchfeldern und Switches ermöglicht. Die weiblichen Steckverbinder an beiden Enden sind darauf ausgelegt, mit männlichen MPO-Ports an Switches, Transceivern oder Patchpanels verbunden zu werden.

In praktischen Installationen wird dieses Kabel typischerweise für die Verbindung zwischen Hochleistungs-Switches eingesetzt, beispielsweise zwischen Core-Switches und Distribution-Switches in einem strukturierten Verkabelungssystem. Die 100 Gbit/s Datenübertragungsrate macht es ideal für Uplinks in modernen Netzwerkarchitekturen, wo hohe Aggregationsbandbreiten erforderlich sind. Besonders in Rechenzentren ermöglichen MPO-Verbindungen die Realisierung von 40GBASE-SR4 oder 100GBASE-SR4 Ethernet-Verbindungen, bei denen die Datenübertragung parallel über mehrere Glasfasern erfolgt.

Die 3-Meter-Länge ist optimal für Rack-to-Rack-Verbindungen oder für die Verkabelung innerhalb eines Rechenzentrums-Pods dimensioniert. Diese Länge bietet ausreichende Flexibilität für das Cable Management, ohne unnötige Kabellängen zu verursachen, die zu zusätzlichen Verlusten oder Unordnung führen könnten. Das runde Kabeldesign mit 3 mm Durchmesser vereinfacht die Installation in Kabelkanälen und reduziert den Biegeradius im Vergleich zu flachen Bandkabeln.

LSZH-Ummantelung und Sicherheitsaspekte

Das raucharm halogenfreie (LSZH - Low Smoke Zero Halogen) Mantelmaterial ist ein entscheidender Sicherheitsaspekt für den Einsatz in geschlossenen Räumen und kritischen Umgebungen. Im Brandfall entwickelt LSZH-Material deutlich weniger Rauch als herkömmliche PVC-Ummantelungen und setzt keine halogenhaltigen Gase frei, die sowohl toxisch als auch korrosiv wirken können. Dies ist besonders wichtig in Rechenzentren, Bürogebäuden oder anderen Bereichen, wo Menschen arbeiten oder wo empfindliche elektronische Ausrüstung installiert ist.

Die Korrosionsbeständigkeit von LSZH-Materialien schützt zudem benachbarte Metallkomponenten wie Rackschienen, Steckverbinder oder elektronische Bauteile vor Schäden durch aggressive Dämpfe. In vielen Gebäuden ist der Einsatz von LSZH-Kabeln in Lüftungsschächten oder Zwischendecken mittlerweile vorgeschrieben, wodurch die Compliance mit Bauvorschriften gewährleistet wird.

Der erweiterte Betriebstemperaturbereich von -40 bis 75 °C macht das Kabel auch für Außeninstallationen oder klimatisch herausfordernde Umgebungen geeignet. Diese Spezifikation übertrifft die typischen Büroumgebungsanforderungen deutlich und ermöglicht den Einsatz in Industrieanlagen, Telekommunikations-Außenschränken oder anderen Umgebungen mit extremen Temperaturschwankungen. Die Glasfasertechnologie selbst ist dabei unempfindlich gegen elektromagnetische Interferenzen, was zusätzliche Vorteile in industriellen Umgebungen mit hohen EMI-Belastungen bringt.

Installation und Handhabung

Die Installation von MPO-Glasfaserkabeln erfordert besondere Sorgfalt beim Umgang mit den Steckverbindern und Glasfaserendflächen. Die UPC-geschliffenen Endflächen sind präzisionsgefertigt und dürfen nicht mit den Fingern berührt oder unsachgemäß gereinigt werden, da bereits kleinste Verschmutzungen oder Kratzer die optische Leistung erheblich beeinträchtigen können. Ubiquiti liefert die Kabel mit Schutzstöpseln, die erst unmittelbar vor der Installation entfernt werden sollten.

Bei der Verlegung ist der minimale Biegeradius zu beachten, der bei OM4-Kabeln typischerweise dem 20-fachen des Kabeldurchmessers entspricht. Bei dem 3 mm dicken Kabel bedeutet dies einen minimalen Biegeradius von etwa 60 mm. Unterschreitung dieses Wertes kann zu Mikrobiegeverlusten führen, die sich als erhöhte Dämpfung und reduzierte Übertragungsqualität bemerkbar machen. Das runde Kabeldesign erleichtert dabei die Handhabung gegenüber flachen Ribbon-Kabeln, da es sich gleichmäßiger biegen lässt.

Die Polarität der MPO-Verbindungen ist bei der Installation kritisch zu beachten. MPO-12-Stecker können in verschiedenen Polaritätskonfigurationen (Typ A, Typ B, Typ C) gefertigt werden, und eine falsche Verbindung führt zu Übertragungsfehlern. Die weiblichen Steckverbinder dieses Kabels sind für die gängigen Polaritätsstandards in UniFi-Umgebungen optimiert, jedoch sollte vor der Installation die Kompatibilität mit der vorhandenen Infrastruktur geprüft werden.

Leistungsparameter und Netzwerkintegration

Die spezifizierte Datenübertragungsrate von 100 Gbit/s macht dieses Kabel kompatibel mit aktuellen und zukünftigen Hochgeschwindigkeits-Ethernet-Standards. In der Praxis wird die tatsächliche Übertragungsrate vom verwendeten Transceiver-Typ und der Netzwerkarchitektur bestimmt. Für 100GBASE-SR4 werden alle 12 Fasern des MPO-12-Steckers genutzt - 4 Fasern für die Übertragung, 4 für den Empfang, während die restlichen 4 Fasern als Reserve dienen oder für zukünftige Erweiterungen genutzt werden können.

Die Dämpfungseigenschaften des Kabels ermöglichen auch den Einsatz in längerkettige Installationen, wo mehrere Komponenten in Serie geschaltet werden. Mit dem maximalen Einführungsverlust von 0,6 dB pro Verbindung bleibt ausreichend Dämpfungsbudget für komplexe Installationen mit mehreren Patchpunkten oder Adaptern. In typischen UniFi-Installationen kann dies bedeuten, dass zwischen einem UniFi Dream Machine Pro und nachgelagerten Switches auch bei Verwendung zusätzlicher Patchpanels oder Splice-Boxen noch ausreichende Signalqualität gewährleistet ist.

Die Wellenlängenoptimierung auf 850 nm entspricht dem VCSEL-Standard (Vertical Cavity Surface Emitting Laser), der in den meisten aktuellen Kurzstrecken-Transceivern verwendet wird. Diese Laser bieten hohe Energieeffizienz und geringe Kosten, was sie zur bevorzugten Technologie für Rechenzentrumsanwendungen macht. Die OM4-Spezifikation ist speziell für diese Wellenlänge optimiert und bietet hier die beste Leistung in Bezug auf Bandbreite und Übertragungsdistanz.

Wirtschaftlichkeit und 10er-Pack-Vorteile

Die Lieferung als 10er-Pack bietet erhebliche Kostenvorteile für größere Installationen und vereinfacht die Lagerhaltung für Systemintegratoren. Bei typischen Rechenzentrumsinstallationen werden oft mehrere dutzend identische Verbindungen benötigt, und die Pack-Größe entspricht häufig der Anzahl der Uplinks eines Standard-Switches oder einer Switch-Stapel-Konfiguration. Dies reduziert nicht nur die Beschaffungskosten pro Kabel, sondern gewährleistet auch die Konsistenz aller Verbindungen hinsichtlich Länge und elektrischer Eigenschaften.

Für Unternehmen, die UniFi-Equipment einsetzen, bedeutet die standardisierte Länge von 3 Metern eine vereinfachte Planung und Dokumentation der Netzwerkinfrastruktur. Alle Kabel haben identische Dämpfungseigenschaften, was die Netzwerkdiagnose erleichtert und bei Problemen eine schnelle Identifikation defekter Verbindungen ermöglicht. Die Verwendung identischer Kabel reduziert zudem die Komplexität des Ersatzteilmanagements und vereinfacht Wartungsarbeiten.

Die Investition in OM4-Technologie bietet eine zukunftssichere Basis für Netzwerkerweiterungen. Während heute möglicherweise nur 10 Gbit/s oder 25 Gbit/s Verbindungen genutzt werden, ermöglicht die OM4-Infrastruktur spätere Upgrades auf 40 Gbit/s oder 100 Gbit/s ohne Austausch der Verkabelung. Dies amortisiert die initial höheren Kosten gegenüber älteren Glasfaserstandards über die Lebensdauer der Installation.

Ideal für diese Einsatzbereiche

• Rechenzentrumsverkabelung: Die 100 Gbit/s Datenrate und MPO-12-Steckverbinder ermöglichen Hochdichte-Installationen zwischen Core-Switches und Distribution-Equipment mit minimaler Rack-Space-Belegung
• UniFi-Netzwerkinfrastrukturen: Als Backbone-Verbindungen zwischen UniFi Dream Machine Pro und nachgelagerten Switches für hohe Aggregationsbandbreiten in größeren Installationen
• Campus-Netzwerke: Die LSZH-Ummantelung und der erweiterte Temperaturbereich ermöglichen den Einsatz in Gebäude-Backbones und zwischen Verteilerschränken
• Industrielle Netzwerke: Die Temperaturbeständigkeit von -40 bis 75 °C und EMI-Immunität der Glasfasertechnik macht das Kabel geeignet für Produktionsumgebungen mit hohen Störpegeln
• Hochverfügbare Installationen: Die niedrige Dämpfung und hohe Rückflussdämpfung gewährleisten stabile Verbindungen in kritischen Anwendungen mit hohen Uptime-Anforderungen
