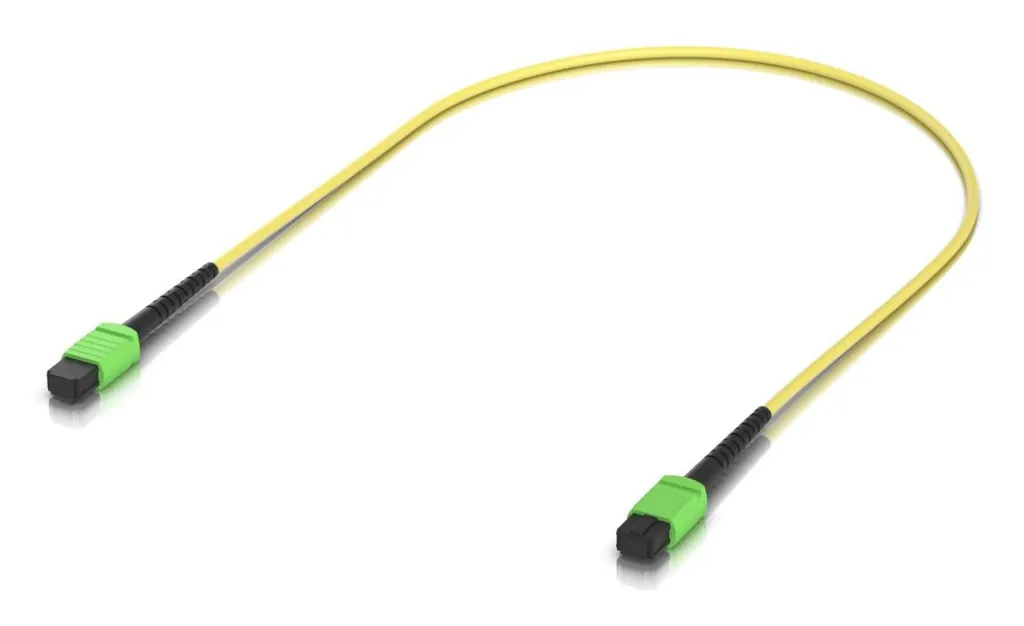

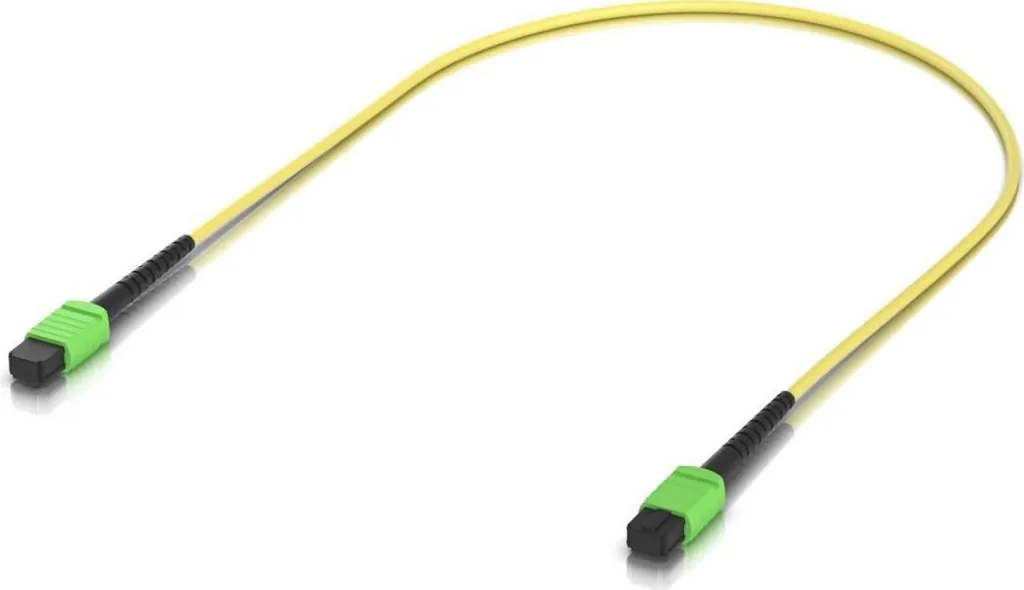

UBIQUITI UniFi OS2 MPO-12 APC | 0,5m Glasfaser | 10er Pack

UBIQUITI UniFi OS2 MPO-12 APC Glasfaser-Patchkabel im 10er-Set

Das UBIQUITI UniFi OS2 MPO-12 APC Fiber Patch Cable ist ein professionelles Glasfaser-Patchkabel-Set, das speziell für hochperformante Netzwerkinfrastrukturen und Rechenzentren entwickelt wurde. Mit einer Kabellänge von 0,5 Metern und der präzisen MPO-12 APC-Schleifung liefert das 10er-Set die notwendige Qualität für kritische 100-Gigabit-Ethernet-Verbindungen. Die OS2-Einzelmodusfaser mit ihren niedrigen Dämpfungswerten und der LSZH-Mantelung erfüllt höchste Industriestandards für professionelle Glasfaser-Installationen.

Glasfaser-Technologie und Übertragungsqualität

Das Herzstück dieser Patchkabel bildet die OS2-Einzelmodusfaser (Single Mode Fiber), die für Wellenlängen von 1310 nm und 1550 nm optimiert ist. Diese Kombination ermöglicht Datenübertragungsraten von bis zu 100 Gbit/s über weite Distanzen ohne signifikante Signalverluste. Laut Hersteller beträgt der maximale Einführungsverlust nur 0,6 dB, was für professionelle Anwendungen einen exzellenten Wert darstellt.

Die APC-Schleifung (Angled Physical Contact) der MPO-Steckverbinder minimiert Rückreflexionen auf unter 20 dB Rückflussdämpfung. Im Vergleich zur herkömmlichen PC-Schleifung reduziert APC die Reflexionen um etwa 10 dB zusätzlich, was besonders bei kohärenten 100G-Übertragungen und DWDM-Systemen kritisch ist. Der 8-Grad-Winkel der APC-Schleifung verhindert, dass reflektierte Signale zurück in den Faserkern gelangen und Interferenzen verursachen.

Mit einem Kabeldurchmesser von nur 3 mm bieten die Patchkabel eine kompakte Bauweise, die in dicht belegten Patchfeldern und Verteilern eine saubere Kabelführung ermöglicht. Die gelbe Farbe entspricht der Industrienorm für OS2-Einzelmodusfasern und erleichtert die visuelle Identifikation in komplexen Installationen.

MPO-12 Steckverbinder-System

Die MPO (Multi-Fiber Push On) Steckverbinder mit 12 Fasern pro Stecker ermöglichen eine hochdichte Glasfaser-Konnektivität auf kleinstem Raum. Beide Steckverbinder sind als weibliche (Female) Ausführung konzipiert, was typisch für Trunk-Kabel zwischen MPO-Adaptern oder Kassetten ist. Diese Konfiguration eignet sich besonders für strukturierte Verkabelung in Rechenzentren und Campus-Netzwerken.

Das MPO-12-System unterstützt verschiedene Übertragungsstandards: Von 40GBASE-SR4 und 100GBASE-SR10 bis hin zu modernen 400G-OSFP-Anwendungen. Durch die parallele Übertragung über mehrere Fasern gleichzeitig erreichen diese Systeme höhere Bandbreiten als herkömmliche Duplex-LC-Verbindungen. Ein einzelnes MPO-12-Kabel kann beispielsweise vier separate 10G- oder 25G-Kanäle transportieren.

Die präzise Fertigungsqualität der MPO-Steckverbinder gewährleistet eine reproduzierbare Steckzyklen-Lebensdauer von mindestens 500 Mating-Zyklen. Die Steckverbinder verfügen über integrierte Staubschutzklappen, die während der Lagerung und Installation die empfindlichen Faserendflächen schützen.

LSZH-Mantelung und Sicherheitsaspekte

Der raucharm halogenfreie (LSZH) Kabelmantel erfüllt internationale Brandschutzanforderungen für den Einsatz in Gebäuden mit hoher Personendichte. Im Brandfall entwickelt LSZH-Material deutlich weniger toxische Gase und Rauchpartikel als herkömmliche PVC-Mäntel. Dies macht die Kabel ideal für Installationen in Bürogebäuden, Krankenhäusern und öffentlichen Einrichtungen.

Die Betriebstemperatur von -40 bis +75 °C qualifiziert das Kabelsystem für den Einsatz in klimatisierten Rechenzentren ebenso wie in Außenanwendungen oder unbeheizten Technikräumen. Diese Temperaturbeständigkeit ist besonders wichtig bei saisonalen Temperaturschwankungen oder in Industrieumgebungen mit erhöhten Umgebungstemperaturen.

Der OFC-Kabelaufbau (Optical Fiber Cable) mit seiner robusten Rundkabel-Konstruktion schützt die empfindlichen Glasfasern vor mechanischer Belastung während der Installation. Die definierte Kabelgeometrie verhindert übermäßige Biegung der Fasern und damit verbundene Mikrobiegungsverluste, die die Übertragungsqualität beeinträchtigen könnten.

Einsatzbereiche und Anwendungsszenarien

Das UBIQUITI UniFi OS2 MPO-12 APC Patchkabel-Set eignet sich optimal für folgende professionelle Anwendungen:

• Rechenzentrum-Backbone-Verkabelung: Die 100-Gbit/s-Kapazität und niedrigen Dämpfungswerte ermöglichen hochperformante Verbindungen zwischen Core-Switches und Aggregation-Layern in modernen Data Center Architekturen.
• Campus-Netzwerk-Infrastruktur: Als Backbone-Verbindungen zwischen Gebäuden oder Etagen bieten die 0,5m-Kabel die ideale Länge für Patch-Panel-zu-Switch-Verbindungen in strukturierten Verkabelungssystemen.
• High-Performance-Computing-Cluster: Die parallele Übertragung über 12 Fasern unterstützt latenzreduzierte Interconnect-Systeme für wissenschaftliches Rechnen und Big-Data-Analytics.
• Broadcast- und Medienproduktion: Die hohe Bandbreite ermöglicht unkomprimierte 4K/8K-Videostreams zwischen Produktionsgeräten, Videomischern und Speichersystemen in Echtzeit.
• Carrier-Ethernet und Service-Provider-Netze: Als Teil von DWDM-Systemen unterstützen die Kabel Multiple-Wavelength-Übertragung für metropolitane und Weitverkehrsnetze.

Die kurze Kabellänge von 0,5 Metern prädestiniert das Set besonders für Patch-Anwendungen in 19-Zoll-Racks, wo längere Kabel zu unübersichtlicher Kabelführung führen würden. In typischen Rack-to-Rack-Verbindungen oder Panel-to-Switch-Installationen bietet diese Länge die optimale Balance zwischen Flexibilität und Ordnung.

Integration in UniFi-Ökosystem

Als Teil des UBIQUITI UniFi-Portfolios integrieren sich die Glasfaser-Patchkabel nahtlos mit anderen UniFi-Netzwerkkomponenten. Sie unterstützen die SFP+- und QSFP+-Module der UniFi-Switches und ermöglichen damit eine einheitliche Netzwerkarchitektur vom Access- bis zum Core-Layer.

Das 10er-Set bietet Installateuren und Netzwerkadministratoren die Flexibilität, komplette Rack-Installationen mit einheitlichen Kabeln zu realisieren. Durch die Bulk-Verpackung reduzieren sich Beschaffungskosten und Lagerhaltung im Vergleich zu Einzelkabeln erheblich.

Die gelbe Kennzeichnung folgt der TIA/EIA-598-Farbcodierung für OS2-Fasern und ermöglicht eine eindeutige Identifikation in gemischten Glasfaser-Installationen. Dies ist besonders vorteilhaft bei Wartungsarbeiten oder Erweiterungen bestehender Infrastrukturen.

Qualitätssicherung und Zuverlässigkeit

UBIQUITI fertigt die Patchkabel nach internationalen Standards wie IEC 61754 für MPO-Steckverbinder und ITU-T G.652.D für OS2-Fasern. Jedes Kabel durchläuft werkseitige Qualitätsprüfungen inklusive Dämpfungsmessung und Endflächen-Inspektion unter Mikroskopen.

Die mechanische Stabilität der MPO-Steckverbinder wurde für mindestens 500 Steckzyklen ausgelegt, was typischen Installationsanforderungen in professionellen Umgebungen entspricht. Die Push-Pull-Mechanik ermöglicht werkzeuglose Installation und reduziert das Risiko von Installationsfehlern.

Durch die Verwendung von Single-Mode-Fasern sind die Kabel zukunftssicher für kommende Übertragungsstandards ausgelegt. Während aktuelle 100G-Anwendungen nur einen Bruchteil der theoretischen Kapazität ausschöpfen, bieten OS2-Fasern Reserven für zukünftige 400G- und 800G-Standards.
