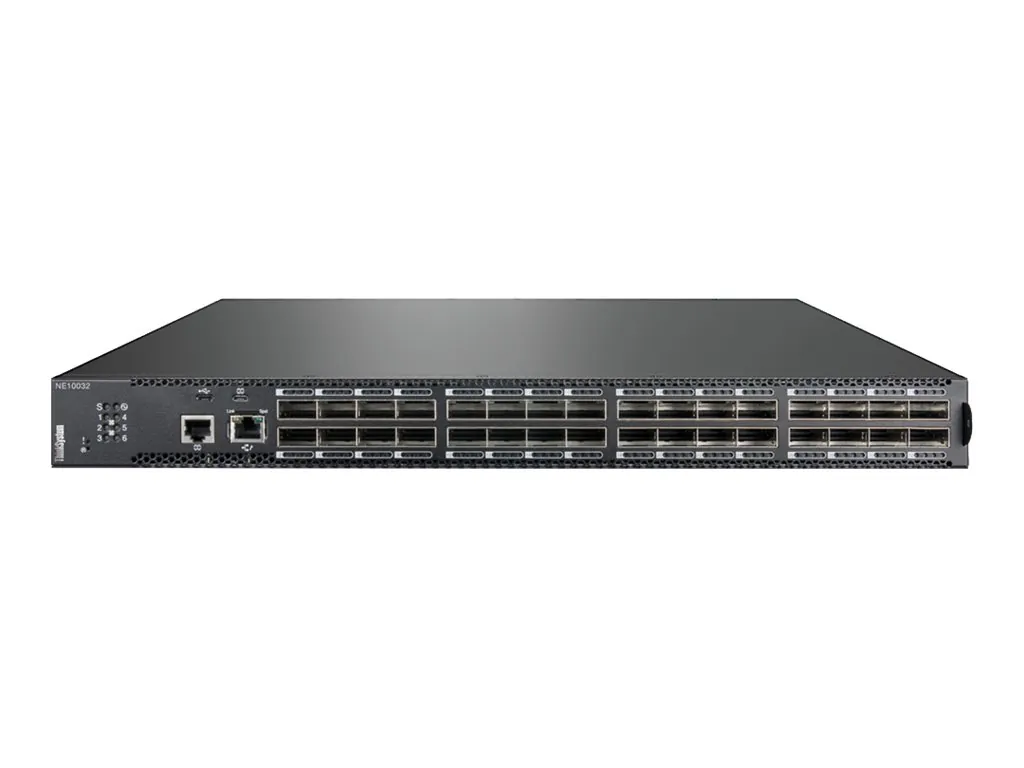

Lenovo ThinkSystem NE10032 | 32x 100GbE Switch | 6,4 Tbit/s

Lenovo ThinkSystem NE10032 RackSwitch – High-Performance 100-Gigabit-Switch für moderne Rechenzentren

Der Lenovo ThinkSystem NE10032 RackSwitch ist ein hochleistungsfähiger Layer-3-Switch, der speziell für anspruchsvolle Rechenzentrumsumgebungen und Unternehmensnetze entwickelt wurde. Mit 32 QSFP28/QSFP+-Ports bietet er sowohl 100-Gigabit- als auch 40-Gigabit-Ethernet-Konnektivität in einem kompakten 1U-Gehäuse. Der Switch zeichnet sich durch einen exceptionally hohen Switching-Durchsatz von 6,4 Tbit/s und eine minimale Port-to-Port-Latenz von 490 Nanosekunden aus, was ihn zur idealen Wahl für latenzkrische Anwendungen macht.

Switching-Performance und Netzwerk-Kapazität

Der NE10032 demonstriert seine Enterprise-Klasse durch beeindruckende Performance-Kennzahlen. Mit einem Switching-Durchsatz von 6,4 Terabit pro Sekunde kann der Switch selbst bei vollständiger Port-Auslastung alle 32 Ports mit ihrer maximalen Geschwindigkeit betreiben. Die Port-to-Port-Latenz von 490 Nanosekunden macht ihn besonders geeignet für High-Frequency Trading, Echtzeit-Datenanalyse und andere latenzkrische Anwendungen.

Die Pufferkapazität von 16 MB sorgt dafür, dass auch bei Burst-Traffic keine Pakete verloren gehen. Besonders erwähnenswert ist die Unterstützung für Jumbo-Frames bis 9.216 Byte, was die Effizienz bei der Übertragung großer Datenmengen erheblich steigert. Dies ist insbesondere für Storage-Netzwerke und Backup-Operationen von entscheidender Bedeutung.

Die MAC-Adresstabelle mit 104.000 Einträgen ermöglicht es dem Switch, auch in sehr großen Netzwerken mit zahlreichen Endgeräten zuverlässig zu funktionieren. Die Unterstützung von bis zu 4.095 VLANs bietet maximale Flexibilität bei der Netzwerksegmentierung und ermöglicht eine granulare Trennung verschiedener Anwendungsbereiche.

Port-Konfiguration und Konnektivitätsoptionen

Die 32 QSFP28/QSFP+-Ports des NE10032 bieten außergewöhnliche Flexibilität. Jeder Port kann wahlweise mit 100-Gigabit-Ethernet (QSFP28) oder 40-Gigabit-Ethernet (QSFP+) betrieben werden, abhängig von den verwendeten Transceivern und Kabeln. Diese Rückwärtskompatibilität schützt bestehende Infrastrukturen und ermöglicht eine schrittweise Migration zu höheren Bandbreiten.

Für die Verwaltung stehen ein dedizierter Gigabit-Ethernet-Port (RJ-45) sowie ein Micro-USB-Anschluss zur Verfügung. Der Out-of-Band-Management-Port ermöglicht den Zugriff auf das Gerät auch dann, wenn das Datennetz nicht verfügbar ist – ein kritisches Feature für die Fehlerdiagnose und Wartung.

Die mitgelieferten Kabel umfassen einen DB-9-zu-RJ-45-Adapter, ein Konsolenkabel und ein Micro-USB-zu-USB-Kabel. Diese Ausstattung ermöglicht eine sofortige Inbetriebnahme ohne zusätzliche Hardware-Beschaffung.

Link Aggregation und Redundanz-Features

Der Switch unterstützt bis zu 128 LAG-Gruppen (Link Aggregation Groups) mit jeweils bis zu 32 aktiven Ports. Dies ermöglicht sowohl Bandbreiten-Bündelung als auch Redundanz-Implementierung auf Port-Ebene. Die Unterstützung des Link Aggregation Control Protocol (LACP) nach IEEE 802.3ad sorgt für eine automatische Konfiguration und Überwachung der aggregierten Verbindungen.

Für Spanning Tree unterstützt der NE10032 sowohl klassisches STP als auch moderne Varianten wie Rapid Spanning Tree Protocol (RSTP) und Multiple Spanning Tree Protocol (MSTP). Mit bis zu 500 RSTP-Instanzen und 64 MSTP-Instanzen lassen sich auch komplexe Netzwerktopologien mit optimalen Pfaden realisieren. Per-VLAN Rapid Spanning Tree (PVRST) ermöglicht eine VLAN-spezifische Optimierung der Spanning Tree-Topologie.

Layer-3-Routing und Advanced Features

Als Layer-3-fähiger Switch bietet der NE10032 umfassende Routing-Funktionalitäten. Die Unterstützung für BGP (Border Gateway Protocol) macht ihn geeignet für den Einsatz als Top-of-Rack-Switch in großen Rechenzentren oder als Edge-Router in Unternehmensnetzen. OSPFv2 ermöglicht eine dynamische Routenberechnung innerhalb autonomer Systeme, während Policy-Based Routing (PBR) eine granulare Kontrolle des Traffic-Flows ermöglicht.

Das Virtual Router Redundancy Protocol (VRRP) sorgt für Hochverfügbarkeit auf Gateway-Ebene. Fällt der primäre Router aus, übernimmt automatisch der Backup-Router, ohne dass Client-Konfigurationen angepasst werden müssen.

Für Quality of Service bietet der Switch umfassende Funktionen: Class of Service (CoS), Type of Service (ToS) und DiffServ Code Point (DSCP) ermöglichen eine präzise Traffic-Priorisierung. Weighted Random Early Detection (WRED) verhindert Buffer-Overflows durch proaktives Verwerfen von Paketen geringer Priorität.

Data Center Bridging und Converged Enhanced Ethernet

Der NE10032 unterstützt vollständig die Data Center Bridging (DCB) Standards, die für moderne konvergierte Infrastrukturen unerlässlich sind. Priority-Based Flow Control (PFC) ermöglicht es, Traffic-Flows verschiedener Prioritäten verlustfrei zu übertragen – eine Voraussetzung für Storage-over-Ethernet-Protokolle wie FCoE (Fibre Channel over Ethernet).

Enhanced Transmission Selection (ETS) stellt sicher, dass verschiedene Traffic-Klassen die ihnen zugewiesene Bandbreite erhalten, auch unter Last. Die Data Center Bridging Exchange (DCBX) Unterstützung ermöglicht eine automatische Aushandlung der DCB-Parameter zwischen benachbarten Geräten.

Converged Enhanced Ethernet (CEE) macht den Switch zur idealen Wahl für unified Fabric-Implementierungen, in denen Daten-, Storage- und Management-Traffic über die gleiche physische Infrastruktur übertragen werden.

Management und Automation

Der Switch bietet umfassende Management-Optionen für verschiedene Administrationsansätze. Die Command Line Interface (CLI) bietet vollständige Kontrolle über alle Funktionen, während die webbasierte Oberfläche (HTTP) eine intuitive grafische Verwaltung ermöglicht. Für sichere Remote-Administration stehen SSH und SSH-2 zur Verfügung.

SNMP in den Versionen 1, 2 und 3 ermöglicht die Integration in bestehende Network Management Systeme. Die Unterstützung für TACACS+, RADIUS und LDAP sorgt für eine zentrale Authentifizierung und Autorisierung der Administratoren. Role-Based Access Control (RBAC) ermöglicht eine granulare Vergabe von Administrationsrechten.

Ein besonderes Feature ist Zero Touch Auto Provisioning, das eine vollautomatische Konfiguration neuer Switches ermöglicht. Dies reduziert den Aufwand bei der Bereitstellung erheblich und minimiert Konfigurationsfehler. Die Trusted Platform Module 1.2 (TPM 1.2) Unterstützung sorgt für Hardware-basierte Sicherheit und Integritätsprüfung.

Sicherheits-Features und Access Control

Der NE10032 implementiert umfassende Sicherheitsmechanismen für den Enterprise-Einsatz. Access Control Lists (ACLs) ermöglichen eine granulare Kontrolle des Datenverkehrs auf verschiedenen OSI-Schichten. Control Plane Protection (CoPP) schützt den Switch vor Denial-of-Service-Attacken, indem kritische Control-Plane-Funktionen priorisiert werden.

DHCP Snooping verhindert Rogue DHCP Server und sorgt für eine sichere IP-Adressvergabe. In Kombination mit Dynamic ARP Inspection und IP Source Guard bietet dies einen umfassenden Schutz vor Layer-2-Attacken. Die IGMP-Filterung verhindert unerwünschten Multicast-Traffic und schützt vor Multicast-basierten Attacken.

Broadcast Storm Control und Multicast Storm Control schützen das Netzwerk vor versehentlich oder absichtlich erzeugten Traffic-Stürmen, die die Netzwerk-Performance beeinträchtigen könnten.

Redundante Stromversorgung und Kühlung

Für maximale Verfügbarkeit ist der Switch mit einer redundanten 1+1 Stromversorgung ausgestattet. Zwei Hot-Plug-fähige Netzteile mit jeweils 770 Watt stellen sicher, dass der Switch auch bei Ausfall einer Stromversorgung weiterbetrieben werden kann. Die Netzteile unterstützen sowohl 120V als auch 230V Wechselstrom bei 50/60 Hz und sind somit weltweit einsetzbar.

Das Kühlungssystem besteht aus 6 Hot-Swap-fähigen Lüftern in einer 5+1 redundanten Konfiguration. Dies bedeutet, dass der Switch auch beim Ausfall eines Lüfters seine volle Performance beibehält. Der Front-to-Rear-Luftstrom ist für moderne Rechenzentren optimiert und unterstützt sowohl Kalt-/Warmgang-Konzepte als auch Containment-Lösungen.

Rack-Integration und physische Eigenschaften

Mit Abmessungen von 44,1 × 48,7 × 4,4 cm und einem Gewicht von 11,3 kg fügt sich der NE10032 nahtlos in Standard-19-Zoll-Racks ein. Das 1U-Design maximiert die Port-Dichte und ermöglicht eine effiziente Nutzung des verfügbaren Rack-Spaces. Der mitgelieferte Rackmontagesatz ermöglicht eine sofortige Installation ohne zusätzliche Hardware.

Der Switch ist für den Betrieb bei Temperaturen von 0°C bis 40°C spezifiziert und toleriert eine relative Luftfeuchtigkeit von 10% bis 90% (nicht kondensierend). Diese Spezifikationen machen ihn geeignet für den Einsatz in klimatisierten Rechenzentren sowie in weniger kontrollierten Umgebungen wie Netzwerkschränken in Bürogebäuden.

Ideal für diese Einsatzbereiche

• Top-of-Rack-Switch in modernen Rechenzentren: Die 32 High-Speed-Ports und der hohe Switching-Durchsatz von 6,4 Tbit/s machen ihn ideal für die Aggregation von Server-Traffic in Virtualisierungs- und Cloud-Umgebungen.
• Spine-Switch in Leaf-Spine-Architekturen: Die Layer-3-Fähigkeiten und BGP-Unterstützung ermöglichen den Einsatz als Spine-Switch in skalierbaren Clos-Netzwerken für große Rechenzentren.
• High-Performance Computing (HPC) Cluster: Die minimale Latenz von 490 ns und der Cut-Through-Switching-Modus sind optimal für latenzkrische HPC-Anwendungen und parallele Berechnungen.
• Storage Area Networks (SAN): Die DCB-Unterstützung und Jumbo-Frame-Fähigkeit (9.216 Byte) machen ihn geeignet für konvergierte Infrastrukturen mit Storage-Traffic über Ethernet.
• Campus-Core und Distribution-Layer: Die umfassenden Layer-3-Routing-Funktionen und VRRP-Unterstützung ermöglichen den Einsatz als Core- oder Distribution-Switch in großen Campus-Netzwerken mit höchsten Verfügbarkeitsanforderungen.
